Клапанний пристрій для напою, сполучний елемент для зачеплення із клапанним пристроєм для напою, щуп, спосіб розливу пива з апарата для розливу напоїв

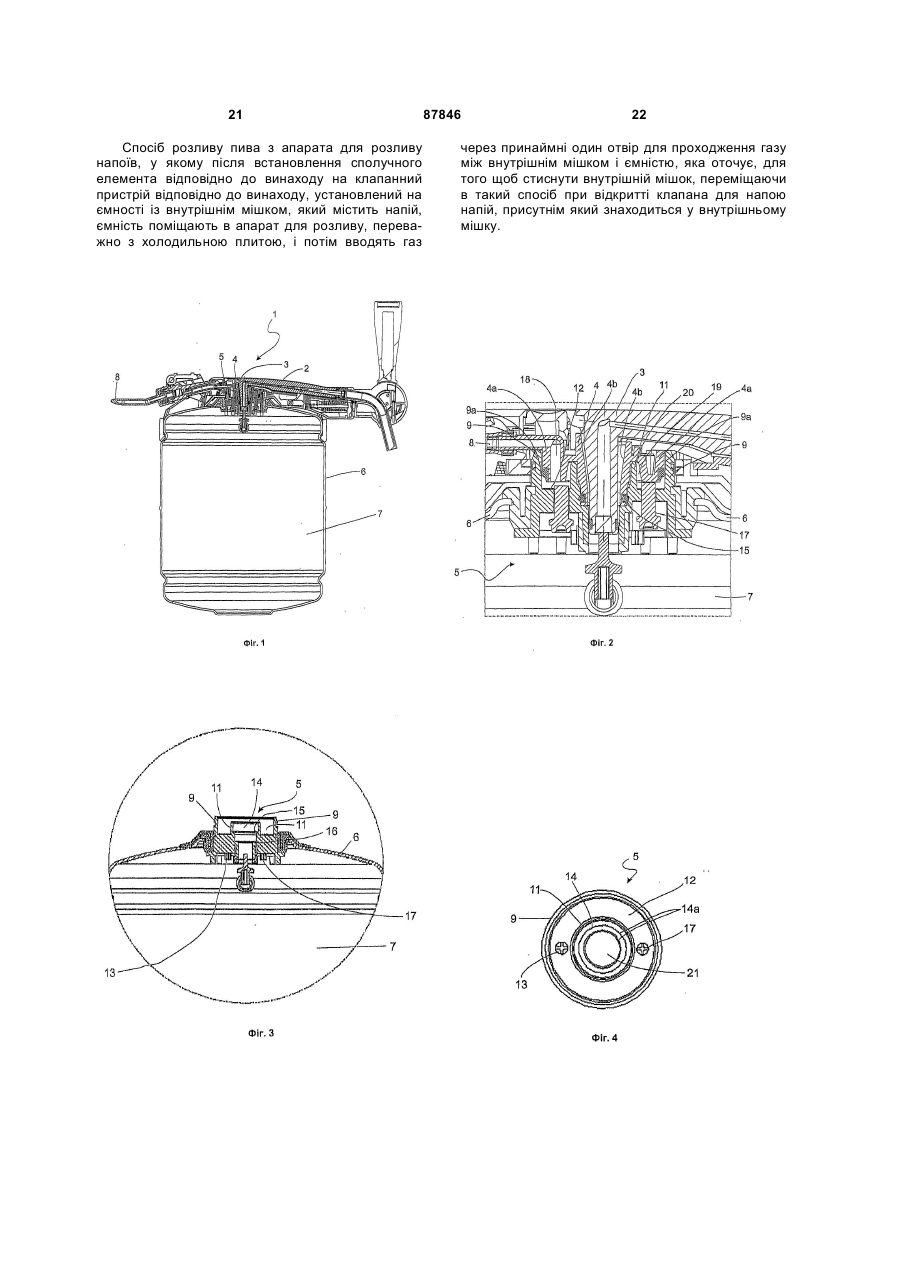

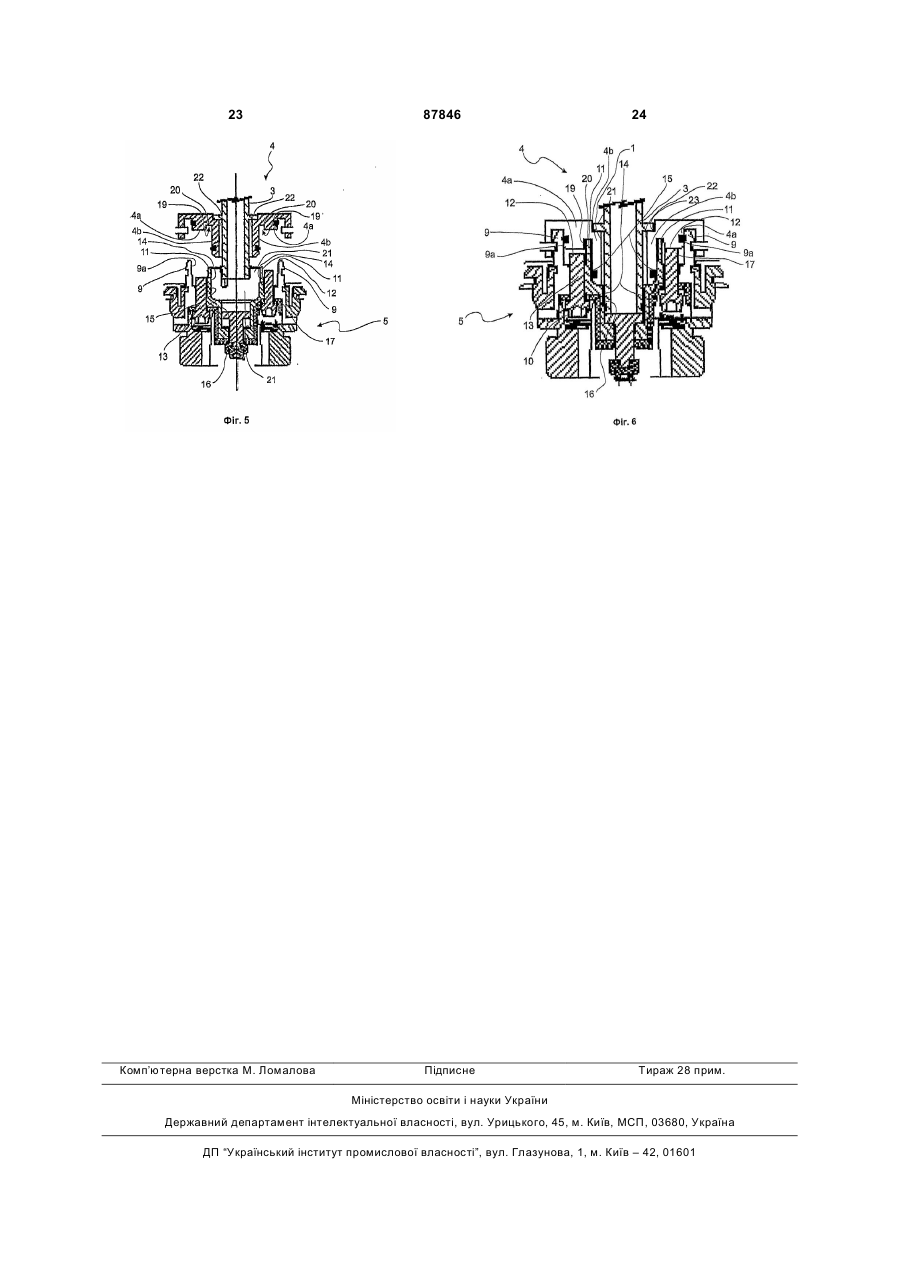

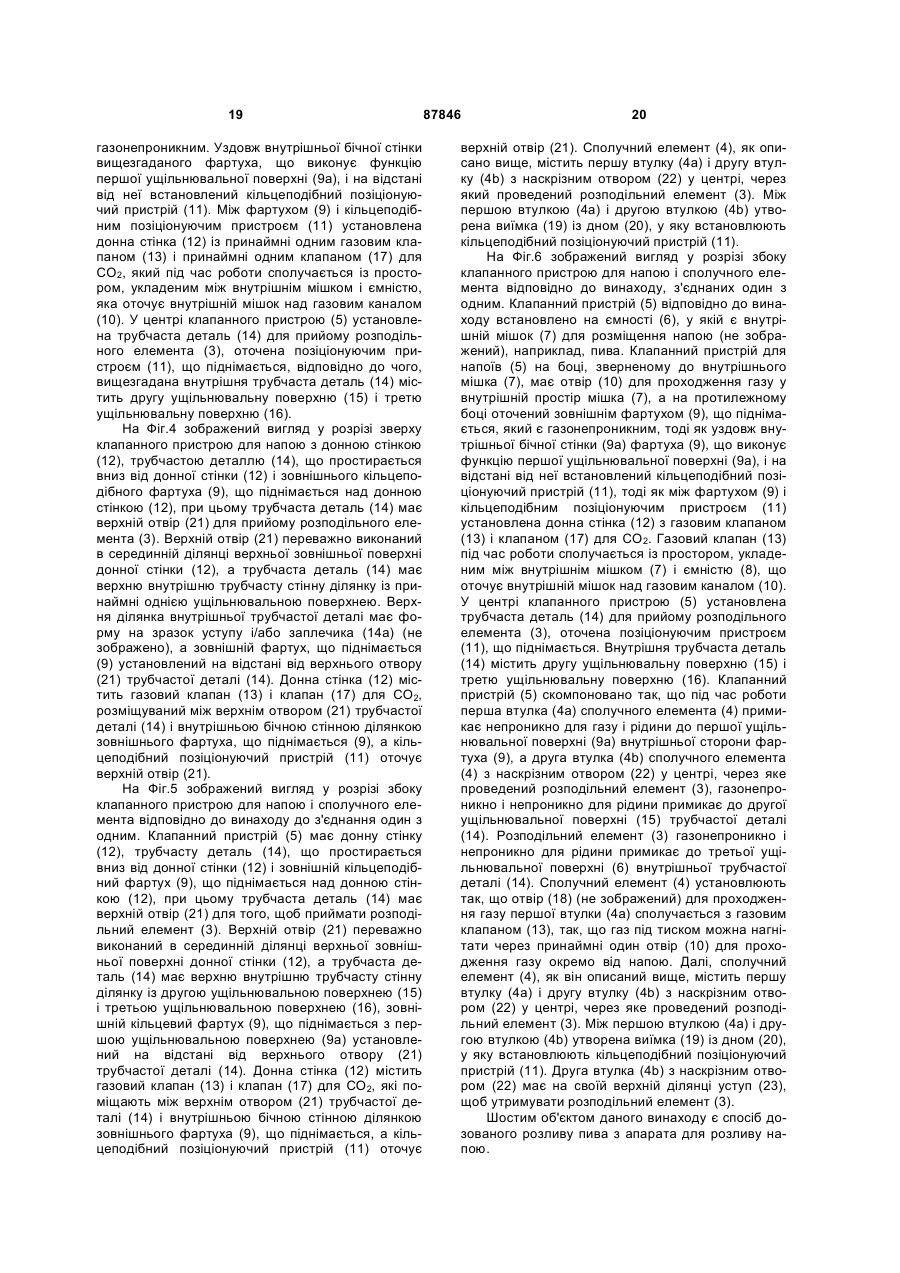

1. Клапанний пристрій (5) для напою, який містить: - трубчасту деталь (14), що має верхній отвір (21) та верхню внутрішню трубчасту стінну ділянку із принаймні однією ущільнювальною поверхнею (15, 16); - ділянку (12) донної стінки; - зовнішній фартух (9), що має ділянку внутрішньої бічної стінки (9а); - як мінімум один клапан (17), розташований між верхнім отвором (21) трубчастої деталі (14) і ділянкою внутрішньої бічної стінки (9а) зовнішнього фартуха (9); зазначений клапанний пристрій для напою виконаний з можливістю мати з'єднане положення і положення до з'єднання, з'єднане положення - це положення, в якому клапанний пристрій (5) для напою з'єднаний із щупом (2), що складається із сполучного елемента (4) і розподільного елемента (3), виконаного з можливістю прийняття верхнім отвором (21), і де трубчаста деталь (14) простирається вниз від ділянки донної стінки (12), і де зовнішній фартух (9) піднімається від ділянки донної стінки (12); який відрізняється тим, що ділянка внутрішньої бічної стінки (9а) являє собою першу ущільнювальну поверхню, коли клапанний пристрій (5) для напою знаходиться у з'єднаному положенні, в якому перша втулка (4а) сполучного елемента (4) прилягає непроникно для газу і рідини до першої ущільнювальної поверхні (9а). 2. Клапанний пристрій (5) для напою за п. 1, який відрізняється тим, що уздовж ділянки внутрі 2 (19) 1 3 розташовані в донній стінці (12) між внутрішньою стінкою вищезгаданого зовнішнього фартуха (9) і отвором (21) трубчастої деталі (14) або в донній стінці (12) між внутрішньою стінною ділянкою (9а) зовнішнього фартуха (9) і зовнішньою стінною ділянкою внутрішнього позиціонуючого пристрою (11). 7. Клапанний пристрій (5) для напою за будь-яким із пп. 1-6, який відрізняється тим, що внутрішній діаметр фартуха (9), що піднімається, дорівнює 10 мм - 100 мм, переважно 20 мм - 60 мм і більш переважно 30 мм - 50 мм; і висота фартуха (9), вимірювана від верхньої зовнішньої поверхні прилягаючого до фартуха (9) дна, дорівнює 0,5 мм - 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм 25 мм; і товщина фартуха (9) становить 0,1 мм -15 мм, переважно 0,5 мм - 10 мм і більш переважно 1 мм - 5 мм. 8. Клапанний пристрій (5) для напою за будь-яким із пп. 1-7, який відрізняється тим, що внутрішній діаметр позиціонуючого пристрою (11), що піднімається, дорівнює 0,5 мм - 50 мм, переважно 5 мм - 30 мм і більш переважно 10 мм - 25 мм; і висота принаймні одного позиціонуючого пристрою (11), вимірювана від верхньої зовнішньої поверхні прилягаючого до фартуха (9) дна, дорівнює 0,5 мм 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм - 25 мм; і товщина принаймні одного позиціонуючого пристрою (11) становить 0,1 мм - 15 мм, переважно 0,5 мм - 10 мм і більш переважно 1 мм - 5 мм. 9. Клапанний пристрій (5) для напою за будь-яким із пп. 1-8, який відрізняється тим, що діаметр верхнього отвору (21) фартуха (9), зверненого у зворотний бік від донної стінки (12), дорівнює 0,5 мм - 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм - 25 мм; і/або діаметр верхнього отвору (21) принаймні одного позиціонуючого пристрою (11), зверненого у зворотну сторону від донної стінки (12), дорівнює 0,5 мм - 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм - 25 мм. 10. Клапанний пристрій (5) для напою за будьяким із пп. 5-9, який відрізняється тим, що внутрішній діаметр верхнього отвору (21) трубчастої деталі (14) і/або діаметр отвору (21) у кільцеподібному першому уступі і або першому заплечику (14а) трубчастої деталі (14) дорівнює 0,5 мм - 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм - 25 мм; і/або діаметр отвору (21) у кільцеподібному уступі або другому заплечику (14b) трубчастої деталі (14) дорівнює 0,5 мм - 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм - 25 мм. 11. Клапанний пристрій (5) для напою за будьяким із пп. 5-10, який відрізняється тим, що ширина верхньої зовнішньої поверхні кільцеподібно сформованого першого уступу або першого заплечика (14а) дорівнює 0,5 мм - 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм - 25 мм; і/або ширина верхньої зовнішньої поверхні кільцеподібно сформованого другого уступу або другого заплечика (14b) дорівнює 0,5 мм - 50 мм, переважно 3 мм - 30 мм і більш переважно 5 мм - 25 мм. 12. Клапанний пристрій (5) для напою за будьяким із пп. 5-11, який відрізняється тим, що різниця висот між верхньою зовнішньою поверхнею 87846 4 кільцеподібно сформованого першого уступу або першого заплечика (14а) та верхньою зовнішньою поверхнею кільцеподібно сформованого другого уступу або другого заплечика (14b) становить 0,1 мм - 50 мм, переважно 1 мм - 25 мм і більш переважно 2 мм - 20 мм. 13. Клапанний пристрій (5) для напою за будьяким із пп. 1-12, який відрізняється тим, що друга втулка (4b) сполучного елемента (4) непроникно для газу і рідини прилягає до другої ущільнювальної поверхні (15) трубчастої деталі (14), коли зазначений клапанний пристрій знаходиться в з'єднаному положенні. 14. Клапанний пристрій (5) для напою за будьяким із пп. 1-13, який відрізняється тим, що розподільний елемент (3) непроникно для газу і рідини примикає до третьої ущільнювальної поверхні (16) трубчастої деталі (14), коли зазначений клапанний пристрій знаходиться в з'єднаному положенні. 15. Клапанний пристрій (5) для напою за будьяким із пп. 1-14, який відрізняється тим, що, коли зазначений клапанний пристрій знаходиться в з'єднаному положенні, донна стінка (12) містить принаймні один газовий клапан (13), який забезпечує зв'язок із простором, замкненим між внутрішнім мішком (7), що містить напій, і ємністю (6), що оточує внутрішній мішок (7), і з'єднаний з отвором (18) для проходження газу першої втулки (4а) таким чином, що газ під тиском можна нагнітати через принаймні один отвір (18) для проходження газу окремо від напою. 16. Сполучний елемент (4) для зачеплення із клапанним пристроєм (5) для напою, який виконаний з можливістю мати з'єднане положення і положення до з'єднання, та складається з першої зовнішньої втулки (4а) і другої внутрішньої втулки (4b), вказане з'єднане положення являє собою положення, в якому вказана перша зовнішня втулка (4а), що складається з принаймні одного отвору (18) для проходження газу, прилягає непроникно для газу і рідини до першої ущільнювальної поверхні (9а) клапанного пристрою (5) для напою, і де вказана друга внутрішня втулка (4b) має наскрізний отвір (22) для прийому розподільного елемента (3), при цьому перша зовнішня втулка (4а) і друга внутрішня втулка (4b) установлені переважно концентрично на відстані одна від іншої, а між першою зовнішньою втулкою (4а) і другою внутрішньою втулкою (4b) сформована виїмка (19). 17. Сполучний елемент (4) за п. 16 для зачеплення із клапанним пристроєм (5) для напою за пп. 115. 18. Сполучний елемент (4) за п. 16 або 17, який відрізняється тим, що друга внутрішня втулка (4b) є вищою за першу зовнішню втулку (4а). 19. Сполучний елемент (4) за будь-яким із пп. 1618, який відрізняється тим, що перша зовнішня втулка (4а) має на своїй верхній зовнішній поверхні, переважно на зовнішньому краї або поблизу зовнішнього краю своєї верхньої зовнішньої поверхні принаймні одне гнучке ущільнювальне пристосування; і/або друга внутрішня втулка має на своїй верхній зовнішній поверхні, переважно на зовнішньому краї або поблизу зовнішнього краю 5 87846 6 своєї верхньої зовнішньої поверхні принаймні одне гнучке ущільнювальне пристосування, при цьому більш переважним гнучким ущільнювальним пристосуванням є ущільнювальне кільце. 20. Сполучний елемент (4) за будь-яким із пп. 1619, який відрізняється тим, що внутрішній діаметр першої зовнішньої втулки (4а) дорівнює 1 мм - 100 мм, переважно 20 мм - 60 мм і більш переважно 30 мм - 50 мм; і висота першої зовнішньої втулки (4а), вимірювана від дна (20) виїмки (19), що прилягає до першої зовнішньої втулки, дорівнює 0 мм - 50 мм, переважно 5 мм - 30 мм і більш переважно 10 мм - 25 мм; і товщина першої зовнішньої втулки (4а) дорівнює 0,1 мм - 30 мм, переважно 1 мм - 20 мм і більш переважно 2 мм -15 мм. 21. Сполучний елемент (4) за будь-яким із пп. 16 20, який відрізняється тим, що внутрішній діаметр другої внутрішньої втулки (4b) дорівнює 0,1 мм - 50 мм, переважно 2 мм - 35 мм і більш переважно 5 мм - 25 мм; і висота другої внутрішньої втулки (4b), вимірювана від дна (20) виїмки (19), що прилягає до другої внутрішньої втулки (4b), дорівнює 0 мм - 50 мм, переважно 2 мм - 40 мм і більш переважно 5 мм - 30 мм; і товщина другої внутрішньої втулки (4b) дорівнює 0,1 мм - 15 мм, переважно 0,2 мм - 10 мм і більш переважно 0,5 мм - 5 мм. 22. Сполучний елемент (4) за будь-яким із пп. 1621, який відрізняється тим, що внутрішній діаметр верхнього отвору першої внутрішньої втулки (4а), зверненої до клапанного пристрою (5), дорівнює 0,1 мм - 50 мм, переважно 2 мм - 35 мм і більш переважно 5 мм - 25 мм; і/або внутрішній діаметр верхнього отвору (22) другої внутрішньої втулки, зверненої до клапанного пристрою (5), дорівнює 0,1 мм - 50 мм, переважно 2 мм - 35 мм і більш переважно 5 мм - 25 мм. 23. Сполучний елемент (4) за будь-яким із пп. 1622, який відрізняється тим, що відстань від внутрішньої бічної стінки першої втулки (4а) до зовніш ньої бічної стінки другої втулки (4b) становить 0,5 мм - 50 мм, переважно 2 мм - 20 мм і більш переважно 5 мм -15 мм. 24. Щуп (2), який містить сполучний елемент (4) за пп. 16-23. 25. Щуп (2) за п. 24, який відрізняється тим, що має пристосування для роботи клапанного пристрою (5), з яким з'єднують ємність (6) для зберігання напою. 26. Щуп (2) за п. 24 або 25, який відрізняється тим, що наскрізний отвір (22) другої внутрішньої втулки (4b) здатний містити трубчастий розподільний елемент (3) автономного вузла для системи розливу напою із внутрішнім каналом для розливу напою, причому цей автономний вузол містить переважно першу частину, звернену до ємності (6), яка виконана з негнучкого матеріалу, і другу частину, звернену у зворотному напрямку, яка виконана із гнучкого матеріалу. 27. Щуп (2) за будь-яким з пп. 24-26, який відрізняється тим, що трубчастий розподільний елемент (3) автономного вузла вище другої внутрішньої втулки, переважно трубчастий розподільний елемент (3) автономного вузла простирається над внутрішнім верхнім краєм наскрізного отвору (22) другої втулки (4b), зверненої до клапанного пристрою (5) висотою 0 мм -100 мм, переважно 5 мм 60 мм і більш переважно 20 мм - 50 мм. 28. Спосіб розливу пива з апарата (1) для розливу напоїв, який відрізняється тим, що після встановлення сполучного елемента (4) за пп. 16-23 на клапанний пристрій (5) для напою за пп. 1-15 ємності (6) із внутрішнім мішком (7), який містить напій, ємність (6) поміщають в апарат для розливу і потім вводять газ через принаймні один отвір (10) для проходження газу між внутрішнім мішком (7) і навколишньою ємністю (6) для того, щоб стиснути внутрішній мішок (7), переміщаючи в такий спосіб при відкритті клапана для напою, напій, який знаходиться у внутрішньому мішку (7). Даний винахід стосується клапанного пристрою для напою і клапанного пристрою для напою, установлюваному в ємності із внутрішнім мішком для зберігання напою, зокрема, газованого напою, наприклад, пива. Крім того, даний винахід спрямований на сполучний елемент для зачеплення із клапанним пристроєм для напою. Далі даний винахід спрямований на щуп, який містить сполучний елемент. Даний винахід також спрямований на апарат для розливу напою, що містить знімну ємність із клапанним пристроєм для напою, прийнятно з'єднаний зі сполучним елементом щупа, а також на спосіб розливу пива з апарата для розливу напою. Клапанний пристрій для використання в ємності для напою із внутрішнім мішком для зберігання напою описаний в міжнародній заявці W0-A1 03/050031. В WO-A1 03/050031 описується клапанний пристрій для ємності, у якому є внутрішній мішок для зберігання напою, зокрема, газованого напою, наприклад, пива. Клапан для пропуску напою, який знаходиться на боці, зверненому до внутрішнього мішка, у сполученні із внутрішнім простором мішка і на протилежній стороні має пристосування для роботи клапанного пристрою за допомогою щупа, який поміщають у ємність. Клапанний пристрій для напою на протилежній стороні оточений першим фартухом, який піднімається, який є газонепроникним, уздовж зовнішньої сторони першого фартуха, на відстані від неї, встановлений другий фартух, теж газонепроникний, причому між першим і другим фартухами передбачена донна стінка із принаймні одним отвором для проходження газу, який під час роботи перебуває в сполученні із простором, укладеним між внутрішнім мішком і ємністю, що оточує внутрішній мішок, причому розташування є таким, що під час роботи втулка сполучного елемента газо 7 непроникно і непроникно для рідини прилягає до іншого фартуха, у той час як розподільний елемент газонепроникно і непроникно для рідини прилягає до першого фартуха, так що між цими двома фартухами утворюється камера, через яку під тиском можна нагнітати газ через принаймні один отвір для проходження газу окремо від напою. Однак недоліком клапанного пристрою, описаного в WO-A1 03/050031, є те, що як перший фартух, так і другий фартух виступають і тому можуть бути ушкоджені, якщо сполучний елемент є зміщеним, коли обидва компоненти об'єднані, так, що під час роботи втулка вищезгаданого сполучного елемента не примикає газонепроникно і непроникно для рідини до іншого фартуха. Приймаючи до уваги, що фартухи є тендітними, зсув при об'єднанні може легко викликати відхилення або навіть поломку першого і/або іншого фартуха, пов'язану з витоком. Далі, розподільний елемент газонепроникно і непроникно для рідини примикає тільки до першого фартуха, так що описане вище ушкодження приводити до витоку газу і рідини. Крім того, газонепроникне і непроникне для рідини ущільнення передбачене тільки для першого фартуха з розподільним елементом і іншим фартухом із втулкою сполучного елемента. Тому витік принаймні тільки з одного фартуха приводити до збою в роботі всього клапанного пристрою. Більше того, якщо розподільний елемент перебуває не на місці, витік газу і рідини відбувається в першому фартуху, що пов'язане з витоком газу і рідини у відсіку, утвореному між першим і іншим фартухами. Короткий виклад суті винаходу Метою даного винаходу є створення клапанного пристрою для напоїв, у якому усунута принаймні більшість згаданих недоліків. Зокрема, метою винаходу є створення клапанного пристрою для ємностей із внутрішнім мішком, що забезпечує газонепроникне і непроникне для рідини безпечне розміщення розподільного елемента, з'єднуваного із клапанним пристроєм для напою. Першою метою винаходу є створення клапанного пристрою для напою, у якому усунута принаймні більшість згаданих недоліків. Це завдання вирішується за допомогою клапанного пристрою для напою, що містить: - ділянку донної стінки; - трубчасту деталь, яка простирається вниз від ділянки донної стінки; - зовнішній фартух, який піднімається від ділянки донної стінки; у якому трубчаста деталь має верхній отвір для прийому розподільного елемента, при цьому верхній отвір переважно розташований у серединній ділянці верхньої зовнішньої поверхні донної стінки, а трубчаста деталь має верхню внутрішню трубчасту стінну ділянку із принаймні однією ущільнювальною поверхнею, зовнішній фартух, що піднімається, розташований на відстані від верхнього отвору трубчастої деталі, причому ділянка донної стінки містить принаймні один клапан, розташований між верхнім отвором трубчастої деталі і ділянкою внутрішньої бічної стінки зовнішнього фартуха, що піднімається. 87846 8 Зовнішній фартух, що піднімається, може служити під час роботи для того, щоб газонепроникно і непроникно для рідини прилягати до першої втулки сполучного елемента. Переважно перша втулка сполучного елемента може газонепроникно і/або непроникно для рідини прилягати до першої ущільнювальної поверхні внутрішньої сторони вищезгаданого фартуха. Далі, трубчаста деталь клапанного пристрою для напою має ділянку верхньої внутрішньої трубчастої стінки уступоподібної і/або заплечикоподібної форми, із принаймні двома ущільнювальними поверхнями. Ці конструкційні параметри спеціально спроектованих ущільнювальних поверхонь, розташованих у ділянці верхньої внутрішньої трубчастої стінки, забезпечують газонепроникне і/або непроникне для рідини прилягання другої втулки сполучного елемента до другої ущільнювальної поверхні внутрішньої трубчастої деталі, у той час як розподільний елемент може газонепроникно і непроникно для рідини прилягати до третьої ущільнювальної поверхні внутрішньої трубчастої деталі. Клапанний пристрій згідно з даним винаходом має перевагу в тому, що саме зсув сполучного елемента відносно клапанного пристрою не може ушкодити ущільнювальний компонент, отже, зсув не призводить до витоку газу і рідини. Крім того, газонепроникне і непроникне для рідини ущільнення передбачене у внутрішній трубчастій стінній ділянці завдяки принаймні вищезгаданій другій втулці сполучного елемента, що газонепроникний і/або непроникне для рідини прилягає до другої ущільнювальної поверхні внутрішньої трубчастої деталі і вищезгаданому розподільному елементу, який газонепроникно і непроникно для рідини прилягає до третьої ущільнювальної поверхні внутрішньої трубчастої деталі. Тому навіть витік у другої ущільнювальної поверхні або у третьої ущільнювальної поверхні не призводить до несправності всього клапанного пристрою, так що газ і напій не змішуються один з одним у внутрішній трубчастій деталі. Крім того, якщо розподільний елемент знаходиться не на місці, газовий витік не може відбутися у внутрішній трубчастій деталі, тому що друга втулка сполучного елемента газонепроникно і непроникно для рідини прилягає до другої ущільнювальної поверхні внутрішньої трубчастої деталі, відділеної від розподільного елемента. Подальший опис даного винаходу роз'ясняє, що клапанний пристрій для напоїв відповідно до винаходу виконаний з можливістю знімного з'єднання розподільного елемента із клапанним пристроєм для напою. Також, клапанний пристрій для напоїв відповідно до винаходу може бути виконаним з можливістю газонепроникного і непроникного для рідини герметичного з'єднання розподільного елемента із клапанним пристроєм, щоб забезпечити одночасне роздільне проходження газу і напою. Також, клапанний пристрій для напоїв відповідно до винаходу може бути виконаним з газонепроникним і непроникним для рідини герметичним з'єднанням розподільного елемента із клапанним 9 пристроєм, при цьому канал проходження напою ущільнюють газонепроникно і непроникно для рідини відносно газової камери до ущільнення камери проходження газу. Також, клапанний пристрій для напоїв відповідно до винаходу може бути виконаним з можливістю запобігання випадкового розкриття клапана для повітря або для СО2 під час роботи, якщо ущільнення розподільного елемента, приєднаного до клапанного пристрою, зміщені. Клапанний пристрій для напоїв відповідно до винаходу може містити в собі принаймні один позіціонуючий пристрій. Принаймні один позіціонуючий пристрій може бути розташованим уздовж ділянки внутрішньої бічної стінки вищезгаданого фартуха і на відстані від нього, причому принаймні один позіціонуючий пристрій являє собою переважно стінку, яка піднімається, більш переважно принаймні один позіціонуючий пристрій являє собою стінку, яка піднімається, і яка оточує верхній отвір трубчастої деталі. Найбільш переважно, принаймні один позіціонуючий пристрій має кільцеподібну форму. Клапанний пристрій для напоїв відповідно до винаходу може мати принаймні два, три або більше позиціонуючих пристроїв. Принаймні один позіціонуючий пристрій використовується для того, щоб сполучний елемент не можна було змістити, тому позіціонуючий пристрій служить напрямним пристосуванням. Крім того принаймні один позіціонуючий пристрій використається для того, щоб трубчастий розподільний елемент системи розливу напою входив у трубчасту частину клапанного пристрою для напою і у такий спосіб не міг бути зміщений. Принаймні один позіціонуючий пристрій може бути сконструйованим так, щоб він газонепроникно і непроникно для рідини прилягав до сполучного елемента, коли сполучний елемент установлений належним чином на клапанний пристрій. Наприклад, принаймні один позіціонуючий пристрій може включати принаймні одне гнучке герметизуюче пристосування. Однак найбільше переважно, щоб принаймні один позіціонуючий пристрій виконував не герметизуючу функцію, а напрямну функцію для забезпечення того, щоб сполучний елемент входив без зазору належним чином у клапанний пристрій під час з'єднання і використання. Принаймні, один позіціонуючий пристрій клапанного пристрою для напою може входити у виїмку, сформовану між першою і другою втулкою сполучного елемента. Товщину і ширину принаймні одного позіціонуючого пристрою вибирають так, щоб воно входило без зазору у виїмку вищезгаданого сполучного елемента, коли клапанний пристрій для напою і сполучний елемент належним чином з'єднані один з одним, у випадку, коли принаймні один позіціонуючий пристрій має функцію герметизації, при цьому він сконструйований так, що він газонепроникно і непроникно для рідини прилягає до принаймні ділянки бічної стінки першої і/або другої втулки і/або до дна виїмки сполучного елемента. Однак найбільше переважно, як уже згадувалося вище, щоб принаймні один позіціонуючий 87846 10 пристрій не прилягав газонепроникно і непроникно для рідини до принаймні бічної стінки першої і/або другої втулки і/чи до дна виїмки сполучного елемента. Більше того, переважно, якщо клапанний пристрій і сполучний елемент з'єднані один з одним для використання, і принаймні один позіціонуючий пристрій не контактує з принаймні ділянкою бічної стінки першої втулки, з принаймні ділянкою бічної стінки другої втулки і/або з принаймні ділянкою донної стінки виїмки сполучного елемента. Також, переважно, щоб принаймні один позіціонуючий пристрій не мав отвору або прорізу. Клапанний пристрій для напою відповідно до винаходу далі описується більш докладно. Клапанний пристрій для напою відповідно до винаходу включає принаймні один фартух, причому найбільш переважний тільки один фартух. Ділянка внутрішньої бічної стінки фартуха служить першою ущільнювальною поверхнею, таким чином, що сполучний елемент виконаний з можливістю газонепроникно і непроникно для рідини прилягати до першої ущільнювальної поверхні ділянки внутрішньої бічної стінки вищезгаданого фартуха. Використання тільки одного фартуха, особливо якщо фартух розташований близько до або в зовнішньому краї клапанного пристрою для напою, значно знижує або усуває небезпеку руйнування, деформації або навіть утворення тріщин, які приводять до збою під час використання. Переважно фартух установлюють концентрично, так що втулка сполучного елемента може входити в зачеплення внутрішньо. Однак, може бути і так, що втулка, переважно перша втулка, включає виїмку, так що фартух входить в зачеплення і газонепроникно і непроникно для рідини прилягає до виїмки першої втулки. Все ж більш переважною є конструкція, у якій ділянка внутрішньої бічної стінки фартуха клапанного пристрою виконує функцію першої ущільнювальної поверхні, так що зовнішня бічна стінка сполучного елемента може газонепроникно і непроникно для рідини прилягати до першої ущільнювальної поверхні внутрішньої бічної стінної ділянки вищезгаданого фартуха. Фартух і принаймні один позіціонуючий пристрій клапанного пристрою для напою відповідно до винаходу переважно встановлені концентрично відносно верхнього отвору. Концентричне розташування забезпечує серед інших переваг кращу газонепроникну і не проникну для рідини герметизацію фартуха клапанного пристрою з першою втулкою сполучного елемента. Крім того, концентричне розташування принаймні одного позіціонуючого пристрою дозволяє поліпшити зборку клапанного пристрою зі сполучним елементом, а також знизити або уникнути небезпеки зсуву, який викликає витік. Далі, концентричне розташування принаймні одного позіціонуючого пристрою може забезпечити те, що клапан для повітря або для СО2 неможливо відкрити випадково під час роботи, тому що зсув розподільного елемента є усунутим. Внутрішня трубчаста деталь клапанного пристрою відповідно до винаходу включає переважно принаймні одну ущільнювальну поверхню і більш 11 переважно принаймні першу ущільнювальну поверхню і другу ущільнювальну поверхню. Вищезгадана перша ущільнювальна поверхня може бути розташована на одному рівні, може бути розташована вище або може бути розташована нижче верхньої зовнішньої поверхні ділянки донної стінки клапанного пристрою для напою. Переважно, коли ущільнювальна(-ні) поверхня(-ні) внутрішньої трубчастої стінної ділянки має(ють) кільцеподібну форму. Більш переважно, коли перша ущільнювальна поверхня має кільцеподібну форму. Більш переважно, коли внутрішня трубчаста ділянка стінки вищезгаданої верхньої трубчастої деталі має принаймні дві ущільнювальні поверхні, переважно, коли ці ущільнювальні поверхні мають кільцеподібну форму. Переважно, коли діаметр отвору трубчастої деталі в кільцеподібно сформованому першому уступі або першому заплечику є більшим за діаметр отвору трубчастої деталі в кільцеподібно сформованому іншому уступі або іншому заплечику. У трубчастій деталі, переважно нижче іншого уступу або іншого заплечика, може бути встановлений клапан для напою, наприклад, для регулювання потоку напою. Також, донна стінка клапанного пристрою для напою відповідно до винаходу включає два клапани, переважно один клапан пов'язаний із проходженням у простір між барилом і мішком, а інший із проходженням у внутрішню частину мішка, більш переважно клапан, пов'язаний із проходженням у простір між барилом і мішком, є повітряним клапаном, і/або клапан, пов'язаний із проходженням у внутрішню частину мішка, є клапаном для СО2, переважно клапани відстоять від центру перпендикулярно один до іншого на однаковій відстані і розташовуються в донній стінці між внутрішньою стінкою вищезгаданого зовнішнього фартуха і отвором трубчастої деталі або в донній стінці між внутрішньою стінною ділянкою вищезгаданого зовнішнього фартуха і зовнішньої стінної ділянки вищезгаданого внутрішнього позіціонуючого пристрою. У наступному докладному описі наводяться дані для клапанного пристрою відповідно до винаходу. Слід помітити, що фактичний розмір клапанного пристрою для напою відповідно до винаходу вибирають таким, щоб клапанний пристрій відповідав і сполучному елементу, і розподільному елементу без збою. Таким чином, дані відбирають із діапазонів, які приводяться нижче, так, щоб вставка в інші описувані деталі, типу сполучного елемента, розподільного елемента і т.д. здійснювалася, не викликаючи збою. Термін "відповідає", як він використовується в даному описі, означає, що розмір деталей відбирають так, щоб під час використання забезпечувалося належне функціонування. Внутрішній діаметр фартуха, який піднімається, дорівнює 10мм - 100мм, переважно 20мм 60мм і більш переважно 30мм - 50мм; і висота фартуха, вимірювана від верхньої зовнішньої поверхні прилягаючого до фартуха дна дорівнює 87846 12 0,5мм - 50мм, переважно 3мм - 30мм і більш переважно 5мм - 25мм; і товщина фартуха становить 0,1мм - 5мм, переважно 0,5мм -10мм і більш переважно 1мм - 5мм. Внутрішній діаметр позіціонуючого пристрою, який піднімається дорівнює 0,5мм - 50мм, переважно 5мм - 30мм і більш переважно 10мм - 25мм; і висота принаймні одного позіціонуючого пристрою, вимірювана від верхньої зовнішньої поверхні прилягаючого до фартуха дна дорівнює 0,5мм - 50мм, переважно 3мм - 30мм і більш переважно 5мм 25мм; і товщина принаймні одного позіціонуючого пристрою становить 0,1мм -15мм, переважно 0,5мм -10мм і більш переважно 1мм - 5мм. Діаметр верхнього отвору фартуха, зверненого у зворотній бік від донної стінки, дорівнює 0,5мм - 50мм, переважно 3мм - 30мм і більш переважно 5мм - 25мм; і/або діаметр верхнього отвору принаймні одного позіціонуючого пристрою, зверненого у зворотній бік від донної стінки, дорівнює 0,5мм - 50мм, переважно 3мм - 30мм і більш переважно 5мм - 25мм. Внутрішній діаметр верхнього отвору трубчастої деталі і/або діаметр отвору в кільцеподібному першому уступі або першому заплечику трубчастої деталі дорівнює 0,5мм - 50мм, переважно 3мм 30мм і більш переважно 5мм - 25мм; і/або діаметр отвору в кільцеподібному другому уступі або другому заплечику трубчастої деталі дорівнює 0,5мм 50мм, переважно 3мм - 30мм і більш переважно 5мм - 25мм. Ширина верхньої зовнішньої поверхні кільцеподібно сформованого першого уступу або першого заплечика дорівнює 0,5мм - 50мм, переважно 3мм - 30мм і більш переважно 5мм - 25мм; і/або ширина верхньої зовнішньої поверхні кільцеподібно сформованого другого уступу або другого заплечика дорівнює 0,5мм - 50мм, переважно 3мм 30мм і більш переважно 5мм - 25мм. Різниця висот між верхньою зовнішньою поверхнею кільцеподібно сформованого першого уступу або першого заплечика і верхньою зовнішньою поверхнею кільцеподібно сформованого другого уступу або другого заплечика становить 0,1мм 50мм, переважно 1мм - 25мм і більш переважно 2мм - 20мм. Другим об'єктом даного винаходу є сполучний елемент, зокрема, сполучний елемент для зачеплення із клапанним пристроєм для напою. Сполучний елемент використовують для зачеплення із клапанним пристроєм з метою забезпечення роздільного проходження газу і напою. Сполучний елемент містить першу зовнішню втулку і другу внутрішню втулку. Перша і друга втулки сполучного елемента мають переважно кільцеподібну форму. Переважно, коли перша зовнішня втулка має принаймні один отвір для проходження газу і/або друга внутрішня втулка має наскрізний отвір для прийому розподільного елемента. Перша зовнішня втулка і друга внутрішня втулка можуть бути встановлені переважно концентрично на відстані одна від іншої. Між першою зовнішньою втулкою і другою внутрішньою втулкою може бути сформована виїмка, переважно концентрична. 13 Сполучний елемент для зачеплення із клапанним пристроєм для напоїв відповідно до винаходу переважно містить першу зовнішню втулку і другу внутрішню втулку, а між першою зовнішньою і другою внутрішньої втулками сформована виїмка з донною стінкою. Конфігурація виїмки може мати таку форму, що принаймні один позіціонуючий пристрій може входити в цю виїмку, причому принаймні один позіціонуючий пристрій не входить у контакт із донною стінкою і/або бічною стінкою виїмки, якщо воно припасовано належним чином. Однак форма принаймні одного позіціонуючого пристрою може бути спроектована таким чином, що принаймні один позіціонуючий пристрій входить у контакт із донною стінкою і/або бічною стінкою виїмки. Однак найбільш переважно, коли виїмка не прилягає газонепроникно і непроникно для рідини до зовнішньої бічної стінки принаймні одного позіціонуючого пристрою. Друга внутрішня втулка може бути вище першої зовнішньої втулки. Це дає перевагу в тому, що друга внутрішня втулка може входити в трубчасту частину клапанного пристрою, причому друга втулка розташована переважно концентрично. Більш переважно, якщо висота другої внутрішньої втулки відрегульована так, що вона газонепроникно і/або непроникно для рідини прилягає до першої ущільнювальної поверхні внутрішньої трубчастої деталі клапанного пристрою, коли сполучний елемент і клапанний пристрій з'єднані один з одним і виконані з можливістю знімання. Найбільше переважно, коли сполучний елемент і клапанний пристрій є знімними з'єднаннями. Перша втулка і/або друга втулка можуть мати принаймні один отвір для проходження газу. Однак найбільше переважно, коли перша зовнішня втулка має один суцільний отвір або так званий "наскрізний" отвір тільки для проходження газу. Через цей газовий канал може проходити повітря під тиском. Перша втулка сполучного елемента повинна бути з'єднана на клапанному пристрої так, щоб був утворений газовий канал від наскрізного отвору першої втулки через газовий клапан до каналу в простір між барилом і мішком. Друга втулка має принаймні один суцільний отвір або так званий "наскрізний" отвір для прийому розподільного елемента. Переважно "наскрізний" отвір другої втулки розташовують у центрі другої втулки. Далі, друга втулка з наскрізним отвором у центрі може матина своїй верхній ділянці вищезгаданого наскрізного отвору уступ, на якому може утримуватися розподільний елемент. Сполучний елемент і клапанний пристрій можуть бути знімно з'єднані таким чином, що під час роботи перша втулка сполучного елемента відповідно до винаходу газонепроникно і непроникно для рідини прилягає до першої ущільнювальної поверхні внутрішньої сторони фартуха клапанного пристрою для напою, відповідно до чого може бути сформована газова камера, і друга втулка вищезгаданого сполучного елемента газонепроникно і непроникно для рідини прилягає до другої ущільнювальної поверхні трубчастої деталі клапанного пристрою. Газова камера є сформованою, якщо 87846 14 верх поверхні першої втулки не контактує або принаймні частково контактує з ділянкою донної стінки між фартухом і із принаймні одним позіціонуючим пристроєм або трубчастою деталлю клапанного пристрою, у випадку, коли газова камера є сформованою, друга втулка, що прилягає газонепроникно і непроникно для рідини до другої ущільнювальної поверхні трубчастої деталі, може також герметизувати газову камеру. Друга внутрішня втулка передбачає "наскрізний" отвір для прийому розподільного елемента. Наскрізний отвір другої внутрішньої втулки сполучного елемента переважно розташований в центрі другої втулки. У той час як розподільний елемент газонепроникно і непроникно для рідини прилягає до третьої ущільнювальної поверхні внутрішньої трубчастої деталі, сполучний елемент поміщають так, щоб отвір для проходження газу першої втулки знаходився у сполученні з газовим клапаном, так, щоб газ під тиском можна було нагнітати через вищезгадане принаймні один отвір для проходження газу окремо від напою. Далі, перша зовнішня втулка сполучного елемента відповідно до винаходу може мати на своїй верхній зовнішній поверхні, переважно на зовнішньому краї або біля зовнішнього краю своєї верхньої зовнішньої поверхні принаймні одне гнучке ущільнювальне пристосування; і/або друга внутрішня втулка сполучного елемента може мати на своїй верхній зовнішній поверхні, переважно на зовнішньому краї або біля зовнішнього краю своєї верхньої зовнішньої поверхні принаймні одне гнучке ущільнювальне пристосування. Гнучким ущільнювальним пристосуванням може бути ущільнювальне кільце або будь-який інший гнучкий герметизуючий матеріал. Переважно герметизируючим матеріалом є гума, тефлон і т.п. У наступному докладному описі наводяться дані для сполучного елемента відповідно до винаходу. Слід помітити, що фактичний розмір сполучного елемента відповідно до винаходу регулюють так, щоб сполучний елемент відповідав, переважно знімно відповідав клапанному пристрою, а також розподільному елементу для правильного функціонування. Таким чином, дані відбирають із діапазонів, які наводяться нижче, так, щоб вставка в інші описувані деталі, типу клапанного пристрою, розподільного елемента і т.д., здійснювалася, не викликаючи збою. Інакше кажучи, нижче наведені діапазони відбирають так, щоб сполучний елемент відповідав належним чином. Внутрішній діаметр першої зовнішньої втулки дорівнює 1мм - 100мм, переважно 20мм - 60мм і більш переважно 30мм - 50мм; і висота першої зовнішньої втулки, вимірювана від дна виїмки, яка прилягає до першої зовнішньої втулки, дорівнює 0мм - 50мм, переважно 5мм - 30мм і більш переважно 10мм - 25мм; і товщина першої зовнішньої втулки дорівнює 0,1мм - 30мм, переважно 1мм 20мм і більш переважно 2мм - 15мм. Внутрішній діаметр другої внутрішньої втулки дорівнює 0,1мм - 50мм, переважно 2мм - 35мм і більш переважно 5мм - 25мм; і висота другої внутрішньої втулки, вимірювана від дна виїмки, що 15 прилягає до другої внутрішньої втулки, дорівнює 0мм - 50мм, переважно 2мм - 40мм і більш переважно 5мм - 30мм; і товщина другої внутрішньої втулки дорівнює 0,1мм - 15мм, переважно 0,2мм 10мм і більш переважно 0,5мм - 5мм. Внутрішній діаметр верхнього отвору першої внутрішньої втулки, зверненої до клапанного пристрою, дорівнює 0,1мм - 50мм, переважно 2мм 35мм і більш переважно 5мм - 25мм; і/або внутрішній діаметр верхнього отвору наскрізного отвору другої внутрішньої втулки, зверненої до клапанного пристрою, дорівнює 0,1мм - 50мм, переважно 2мм - 35мм і більш переважно 5мм - 25мм. Відстань між внутрішньою бічною стінкою першої втулки і зовнішньою бічною стінкою другої втулки становить 0,5мм - 50мм, переважно 2мм 20мм і більш переважно 5мм -15мм. Третім об'єктом винаходу є щуп. Щуп включає сполучний елемент відповідно до винаходу. Щуп відповідно до винаходу оснащений засобом для роботи клапанного пристрою, з яким з'єднують ємність для зберігання напою. Друга внутрішня втулка сполучного елемента вищезгаданого щупа має наскрізний отвір для прийому трубчастого розподільного елемента. Трубчастий розподільний елемент може прилягати газонепроникно і непроникно для рідини до третьої ущільнювальної поверхні внутрішньої трубчастої деталі. Трубчастий розподільний елемент може являти собою автономний вузол із внутрішнім каналом для розливу напою. Такий автономний вузол може включати переважно першу частину, звернену до ємності, що виконана з негнучкого матеріалу, і другу частину, звернену в протилежному напрямку, яка виготовлена із гнучкого матеріалу. Трубчастий розподільний елемент автономного вузла є вищим за другу внутрішню втулку. Переважно трубчастий розподільний елемент автономного вузла простирається над внутрішнім верхнім краєм наскрізного отвору другої втулки, зверненої до клапанного пристрою. Висота трубчастого розподільного елемента може бути ³ 0мм - 100мм, переважно 5мм - 60мм і більш переважно 20мм - 50мм. Четвертим об'єктом даного винаходу є заявлений клапанний пристрій для напою, установлений в ємності, у якій є внутрішній мішок для зберігання напою, зокрема газованого напою, наприклад, пива. Клапанний пристрій установлюють на вищезгаданій ємності і до нього під час роботи можуть бути приєднані описані вже сполучний елемент або щуп. Клапанний пристрій згідно з даним винаходом з'єднують таким чином, що під час роботи перша втулка сполучного елемента газонепроникно і непроникно для рідини прилягає до першої ущільнювальної поверхні внутрішньої сторони вищезгаданого фартуха, і/або друга втулка вищезгаданого сполучного елемента газонепроникно і непроникно для рідини прилягає до другої ущільнювальної поверхні трубчастої деталі, і/або розподільний елемент газонепроникно і непроникно для рідини прилягає до третьої ущільнювальної поверхні внутрішньої трубчастої деталі. На боці, зверненому до 87846 16 внутрішнього мішка, пристрій має отвір для проходження газу у внутрішній простір мішка, а на протилежному боці він оточений зовнішнім фартухом, що піднімається, який є газонепроникним, тоді як уздовж внутрішньої бічної стінки вищезгаданого фартуха, що виконує функцію першої ущільнювальної поверхні, і на відстані від неї встановлений внутрішній позіціонуючий пристрій, а між вищезгаданим фартухом і вищезгаданим позіціонуючим пристроєм є донна стінка із принаймні одним газовим клапаном, що який під час роботи сполучається з простором, укладеним між внутрішнім мішком і ємністю, який оточує внутрішній мішок над газовим каналом, у центрі встановлена трубчаста деталь для прийому розподільного елемента, факультативно оточена позіціонуючим пристроєм, який піднімається, причому, вищезгадана внутрішня трубчаста деталь містить другу ущільнювальну поверхню і третю ущільнювальну поверхню, і причому клапанний пристрій скомпонований так, що під час роботи перша втулка сполучного елемента відповідно до винаходу непроникно для газу і рідини примикає до першої ущільнювальної поверхні внутрішньої сторони вищезгаданого фартуха і друга втулка вищезгаданого сполучного елемента газонепроникно і непроникно для рідини примикає до другої ущільнювальної поверхні трубчастої деталі, а розподільний елемент газонепроникно і непроникно для рідини примикає до третьої ущільнювальної поверхні внутрішньої трубчастої деталі, при цьому сполучний елемент установлюють таким чином, що отвір для проходження газу першої втулки сполучається з газовим клапаном, так що через вищезгаданий принаймні один отвір для проходження газу можна нагнітати газ під тиском окремо від напою. Крім того, вищезгаданий позіціонуючий пристрій клапанного пристрою входить у виїмку, утворену між першою і другою втулками сполучного елемента. П'ятим об'єктом даного винаходу є апарат для розливу напою. Апарат для розливу напою в цілому описаний в W0-A1 03/050031 і включений до посилання. Апарат для розливу напою відповідно до винаходу містить знімну ємність з клапанним пристроєм для напоїв відповідно до винаходу, прийнятно з'єднаним зі сполучним елементом щупа відповідно до винаходу, при цьому клапанний пристрій для напоїв на боці, зверненому до внутрішнього мішка, має отвір для проходження газу у внутрішній простір мішка і на протилежному боці оточений зовнішнім фартухом, що піднімається, який є газонепроникним, тоді як уздовж внутрішньої бічної стінки вищезгаданого фартуха, яка виконує функцію першої ущільнювальної поверхні, і на відстані від неї встановлений внутрішній позіціонуючий пристрій, причому між вищезгаданим фартухом і вищезгаданим позіціонуючим пристроєм є донна стінка з газовим клапаном, який під час роботи сполучається з простором, укладеним між внутрішнім мішком і ємністю, який оточує внутрішній мішок над газовим каналом, у центрі встановлена трубчаста деталь для прийому розподільного елемента, факультативно оточена позіціонуючим пристроєм, який піднімається, ви 17 щезгаданий позіціонуючий пристрій клапанного пристрою входить у виїмку, утворену між першою і другою втулками сполучного елемента, при цьому, вищезгадана внутрішня трубчаста деталь містить другу ущільнювальну поверхню і третю ущільнювальну поверхню, причому клапанний пристрій скомпонований так, що під час роботи перша втулка сполучного елемента відповідно до винаходу непроникно для газу і рідини примикає до першої ущільнювальної поверхні внутрішньої сторони фартуха, а друга втулка сполучного елемента газонепроникно і непроникно для рідини примикає до другої ущільнювальної поверхні трубчастої деталі, у той час як розподільний елемент газонепроникно і непроникно для рідини примикає до третьої ущільнювальної поверхні внутрішньої трубчастої деталі, при цьому, сполучний елемент установлений таким чином, що отвір для проходження газу першої втулки сполучається з газовим клапаном, так що через вищезгаданий принаймні один отвір для проходження газу можна нагнітати газ під тиском окремо від напою. Апарат для розливу може включати пристрій подачі тиску і пристрій охолодження. Переважно щуп зі сполучним елементом установлюють у клапанний пристрій, що розміщають на ємності із внутрішнім мішком, який містить напій, так що апарат для розливу функціонує як корпус для змінного прийому щупа зі сполучним елементом, установлюваного в клапанний пристрій, що розташовується на ємності із внутрішнім мішком, який містить напій. Також, переважні варіанти конструкції клапанного пристрою для напою, сполучного елемента, щупа і апарата для розливу напою відповідно до винаходу пояснюються нижче з посиланням на креслення, в описі креслення перша ущільнювальна поверхня являє собою внутрішню стінну ділянку фартуха, і друга і третя ущільнювальна поверхні являють собою внутрішню стінну ділянку трубчастої деталі клапанного пристрою. Те ж саме стосується і пунктів формули, у яких зазначаються перша, друга і третя ущільнювальні поверхні. Опис креслень Фіг.1 - вигляд у розрізі збоку апарата для розливу напою відповідно до представленого винаходу; Фіг.2 - виріз вигляду в розрізі збоку за Фіг.1; Фіг.3 - вигляд у розрізі збоку клапанного пристрою відповідно до винаходу, установленого на ємності; Фіг.4 - вигляд у розрізі зверху клапанного пристрою відповідно до винаходу; Фіг.5 - вигляд у розрізі збоку клапанного пристрою і сполучного елемента відповідно до винаходу до з'єднання; Фіг.6 - вигляд у розрізі збоку клапанного пристрою і сполучного елемента відповідно до винаходу, знімно з'єднаних один з іншим. Детальний опис винаходу На Фіг.1 зображений вигляд у розрізі збоку апарата (1) для розливу напою згідно з даним винаходом із щупом (2) і розподільним елементом (3), при цьому, щуп зі сполучним елементом (4) знімно з'єднаний із клапанним пристроєм (5) для 87846 18 напоїв, з'єднаним з ємністю (6), у якій передбачений внутрішній мішок (7) для розміщення напою. Ємність може бути розміщена на холодильній плиті (не зображена). Далі, щуп може бути з'єднаний із пристроєм (8) подачі тиску. На Фіг.2 зображений виріз вигляду в розрізі збоку Фіг.1, у якому клапанний пристрій (5) для напоїв відповідно до винаходу встановлений на ємності (6), у якій є внутрішній мішок (7) для розміщення напою, наприклад, пива. Клапанний пристрій (5) для напоїв на зверненому до внутрішнього мішка боці (7), має отвір (10) для проходження газу у внутрішній простір мішка (7), а на протилежному боці оточений зовнішнім фартухом, що піднімається (9), який є газонепроникним. Уздовж внутрішньої бічної стінки фартуха (9), яка виконує функцію першої ущільнювальної поверхні (9а) і на відстані від неї встановлений кільцеподібний позіціонуючий пристрій (11). Між фартухом (9) і кільцеподібним позіціонуючим пристроєм (11) установлена донна стінка (12) з газовим клапаном (13) і клапаном (17) для СО2. Газовий клапан (13) під час роботи сполучається із простором, укладеним між внутрішнім мішком (7) і ємністю (8), що оточує внутрішній мішок над газовим каналом (10). Трубчаста деталь (14) для прийому розподільного елемента (3) установлена в центрі клапанного пристрою (5) і оточена позіціонуючим пристроєм, що піднімається (13), при цьому внутрішня трубчаста деталь (14) містить другу ущільнювальну поверхню (15) і третю ущільнювальну поверхню (16). Клапанний пристрій (5) скомпонований так, що під час роботи перша втулка (4а) сполучного елемента (4) непроникно для газу і рідини примикає до першої ущільнювальної поверхні (9а) внутрішньої сторони фартуха (9) і друга втулка (4b) сполучного елемента (4) газонепроникно і непроникно для рідини примикає до другої ущільнювальної поверхні (15) трубчастої деталі (14), у той час як розподільний елемент (3) газонепроникно і непроникно для рідини примикає до третьої ущільнювальної поверхні (16) внутрішньої трубчастої деталі (14), відповідно до чого, сполучний елемент (4) установлюють так, що отвір (18) для проходження газу першої втулки (4а) сполучається з газовим клапаном (13), так що газ під тиском можна нагнітати окремо від напою через, принаймні один отвір (10) для проходження газу. Далі, сполучний елемент (4), як він описаний вище, містить першу втулку (4а) і другу втулку (4b), відповідно до чого, між першою втулкою (4а) і другою втулкою (4b) забезпечується виїмка (19) із дном (20), у яку встановлюють кільцеподібний позіціонуючий пристрій (11). Далі, друга втулка (4b) сполучного елемента (4) має наскрізний отвір у центрі, через який проведений розподільний елемент (3). На Фіг.3 показаний вигляд у розрізі збоку клапанного пристрою (5), який заявляється, для напоїв, установленого на ємності (6), в якій є внутрішній мішок (7) для розміщення напою, наприклад, пива. Клапанний пристрій (5) на боці, зверненому до внутрішнього мішка (7), має отвір (10) (не зображений) для проходження газу у внутрішній простір мішка (7), і на протилежному боці оточений зовнішнім фартухом, що піднімається (9), який є 19 газонепроникним. Уздовж внутрішньої бічної стінки вищезгаданого фартуха, що виконує функцію першої ущільнювальної поверхні (9а), і на відстані від неї встановлений кільцеподібний позіціонуючий пристрій (11). Між фартухом (9) і кільцеподібним позіціонуючим пристроєм (11) установлена донна стінка (12) із принаймні одним газовим клапаном (13) і принаймні одним клапаном (17) для СО2, який під час роботи сполучається із простором, укладеним між внутрішнім мішком і ємністю, яка оточує внутрішній мішок над газовим каналом (10). У центрі клапанного пристрою (5) установлена трубчаста деталь (14) для прийому розподільного елемента (3), оточена позіціонуючим пристроєм (11), що піднімається, відповідно до чого, вищезгадана внутрішня трубчаста деталь (14) містить другу ущільнювальну поверхню (15) і третю ущільнювальну поверхню (16). На Фіг.4 зображений вигляд у розрізі зверху клапанного пристрою для напою з донною стінкою (12), трубчастою деталлю (14), що простирається вниз від донної стінки (12) і зовнішнього кільцеподібного фартуха (9), що піднімається над донною стінкою (12), при цьому трубчаста деталь (14) має верхній отвір (21) для прийому розподільного елемента (3). Верхній отвір (21) переважно виконаний в серединній ділянці верхньої зовнішньої поверхні донної стінки (12), а трубчаста деталь (14) має верхню внутрішню трубчасту стінну ділянку із принаймні однією ущільнювальною поверхнею. Верхня ділянка внутрішньої трубчастої деталі має форму на зразок уступу і/або заплечика (14а) (не зображено), а зовнішній фартух, що піднімається (9) установлений на відстані від верхнього отвору (21) трубчастої деталі (14). Донна стінка (12) містить газовий клапан (13) і клапан (17) для СО2, розміщуваний між верхнім отвором (21) трубчастої деталі (14) і внутрішньою бічною стінною ділянкою зовнішнього фартуха, що піднімається (9), а кільцеподібний позіціонуючий пристрій (11) оточує верхній отвір (21). На Фіг.5 зображений вигляд у розрізі збоку клапанного пристрою для напою і сполучного елемента відповідно до винаходу до з'єднання один з одним. Клапанний пристрій (5) має донну стінку (12), трубчасту деталь (14), що простирається вниз від донної стінки (12) і зовнішній кільцеподібний фартух (9), що піднімається над донною стінкою (12), при цьому трубчаста деталь (14) має верхній отвір (21) для того, щоб приймати розподільний елемент (3). Верхній отвір (21) переважно виконаний в серединній ділянці верхньої зовнішньої поверхні донної стінки (12), а трубчаста деталь (14) має верхню внутрішню трубчасту стінну ділянку із другою ущільнювальною поверхнею (15) і третьою ущільнювальною поверхнею (16), зовнішній кільцевий фартух (9), що піднімається з першою ущільнювальною поверхнею (9а) установлений на відстані від верхнього отвору (21) трубчастої деталі (14). Донна стінка (12) містить газовий клапан (13) і клапан (17) для СО2, які поміщають між верхнім отвором (21) трубчастої деталі (14) і внутрішньою бічною стінною ділянкою зовнішнього фартуха (9), що піднімається, а кільцеподібний позіціонуючий пристрій (11) оточує 87846 20 верхній отвір (21). Сполучний елемент (4), як описано вище, містить першу втулку (4а) і другу втулку (4b) з наскрізним отвором (22) у центрі, через який проведений розподільний елемент (3). Між першою втулкою (4а) і другою втулкою (4b) утворена виїмка (19) із дном (20), у яку встановлюють кільцеподібний позіціонуючий пристрій (11). На Фіг.6 зображений вигляд у розрізі збоку клапанного пристрою для напою і сполучного елемента відповідно до винаходу, з'єднаних один з одним. Клапанний пристрій (5) відповідно до винаходу встановлено на ємності (6), у якій є внутрішній мішок (7) для розміщення напою (не зображений), наприклад, пива. Клапанний пристрій для напоїв (5) на боці, зверненому до внутрішнього мішка (7), має отвір (10) для проходження газу у внутрішній простір мішка (7), а на протилежному боці оточений зовнішнім фартухом (9), що піднімається, який є газонепроникним, тоді як уздовж внутрішньої бічної стінки (9а) фартуха (9), що виконує функцію першої ущільнювальної поверхні (9а), і на відстані від неї встановлений кільцеподібний позіціонуючий пристрій (11), тоді як між фартухом (9) і кільцеподібним позіціонуючим пристроєм (11) установлена донна стінка (12) з газовим клапаном (13) і клапаном (17) для СО2. Газовий клапан (13) під час роботи сполучається із простором, укладеним між внутрішнім мішком (7) і ємністю (8), що оточує внутрішній мішок над газовим каналом (10). У центрі клапанного пристрою (5) установлена трубчаста деталь (14) для прийому розподільного елемента (3), оточена позіціонуючим пристроєм (11), що піднімається. Внутрішня трубчаста деталь (14) містить другу ущільнювальну поверхню (15) і третю ущільнювальну поверхню (16). Клапанний пристрій (5) скомпоновано так, що під час роботи перша втулка (4а) сполучного елемента (4) примикає непроникно для газу і рідини до першої ущільнювальної поверхні (9а) внутрішньої сторони фартуха (9), а друга втулка (4b) сполучного елемента (4) з наскрізним отвором (22) у центрі, через яке проведений розподільний елемент (3), газонепроникно і непроникно для рідини примикає до другої ущільнювальної поверхні (15) трубчастої деталі (14). Розподільний елемент (3) газонепроникно і непроникно для рідини примикає до третьої ущільнювальної поверхні (6) внутрішньої трубчастої деталі (14). Сполучний елемент (4) установлюють так, що отвір (18) (не зображений) для проходження газу першої втулки (4а) сполучається з газовим клапаном (13), так, що газ під тиском можна нагнітати через принаймні один отвір (10) для проходження газу окремо від напою. Далі, сполучний елемент (4), як він описаний вище, містить першу втулку (4а) і другу втулку (4b) з наскрізним отвором (22) у центрі, через яке проведений розподільний елемент (3). Між першою втулкою (4а) і другою втулкою (4b) утворена виїмка (19) із дном (20), у яку встановлюють кільцеподібний позіціонуючий пристрій (11). Друга втулка (4b) з наскрізним отвором (22) має на своїй верхній ділянці уступ (23), щоб утримувати розподільний елемент (3). Шостим об'єктом даного винаходу є спосіб дозованого розливу пива з апарата для розливу напою. 21 Спосіб розливу пива з апарата для розливу напоїв, у якому після встановлення сполучного елемента відповідно до винаходу на клапанний пристрій відповідно до винаходу, установлений на ємності із внутрішнім мішком, який містить напій, ємність поміщають в апарат для розливу, переважно з холодильною плитою, і потім вводять газ 87846 22 через принаймні один отвір для проходження газу між внутрішнім мішком і ємністю, яка оточує, для того щоб стиснути внутрішній мішок, переміщаючи в такий спосіб при відкритті клапана для напою напій, присутнім який знаходиться у внутрішньому мішку. 23 Комп’ютерна верстка М. Ломалова 87846 Підписне 24 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
