Ненагріваючий пристрій для вдихання аромату

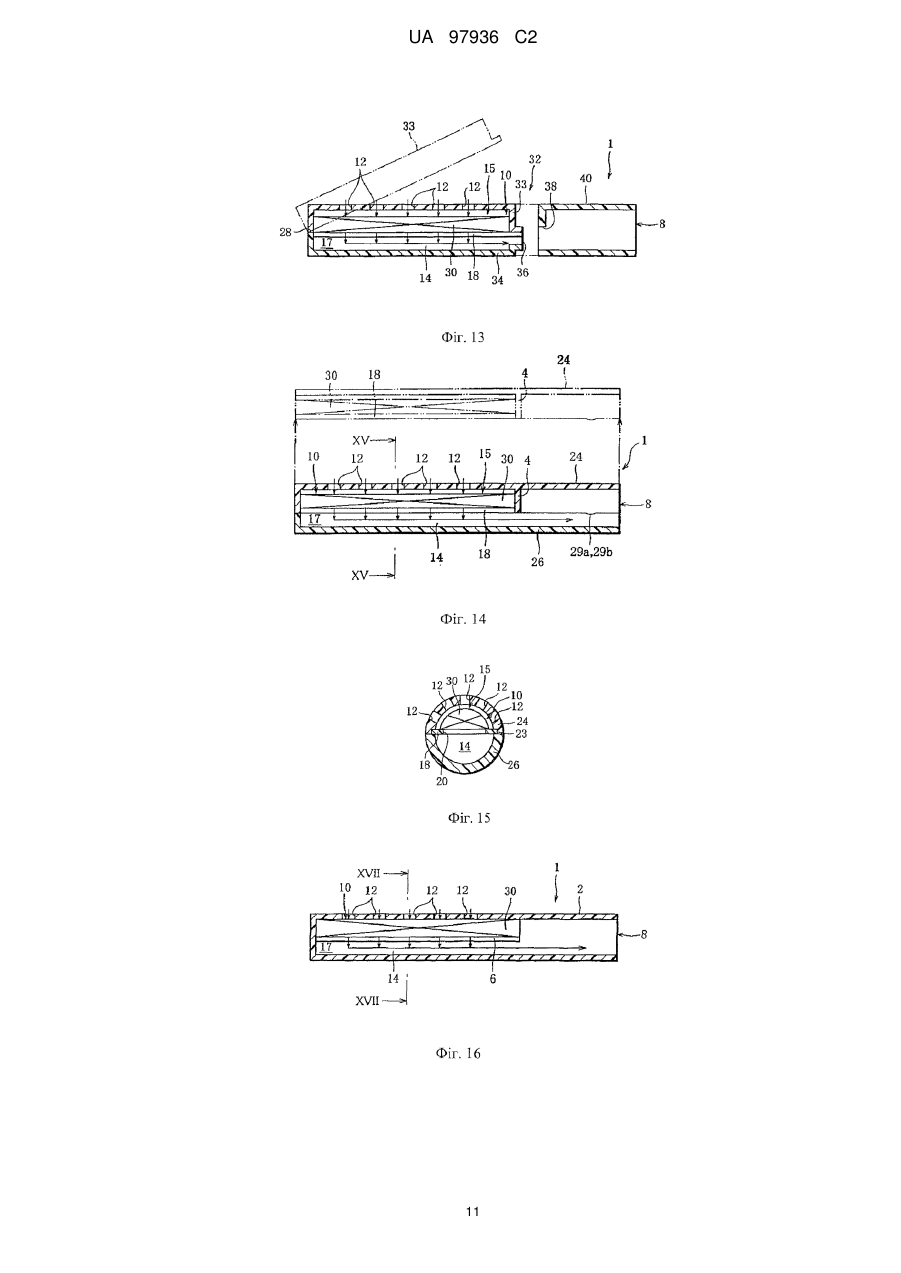

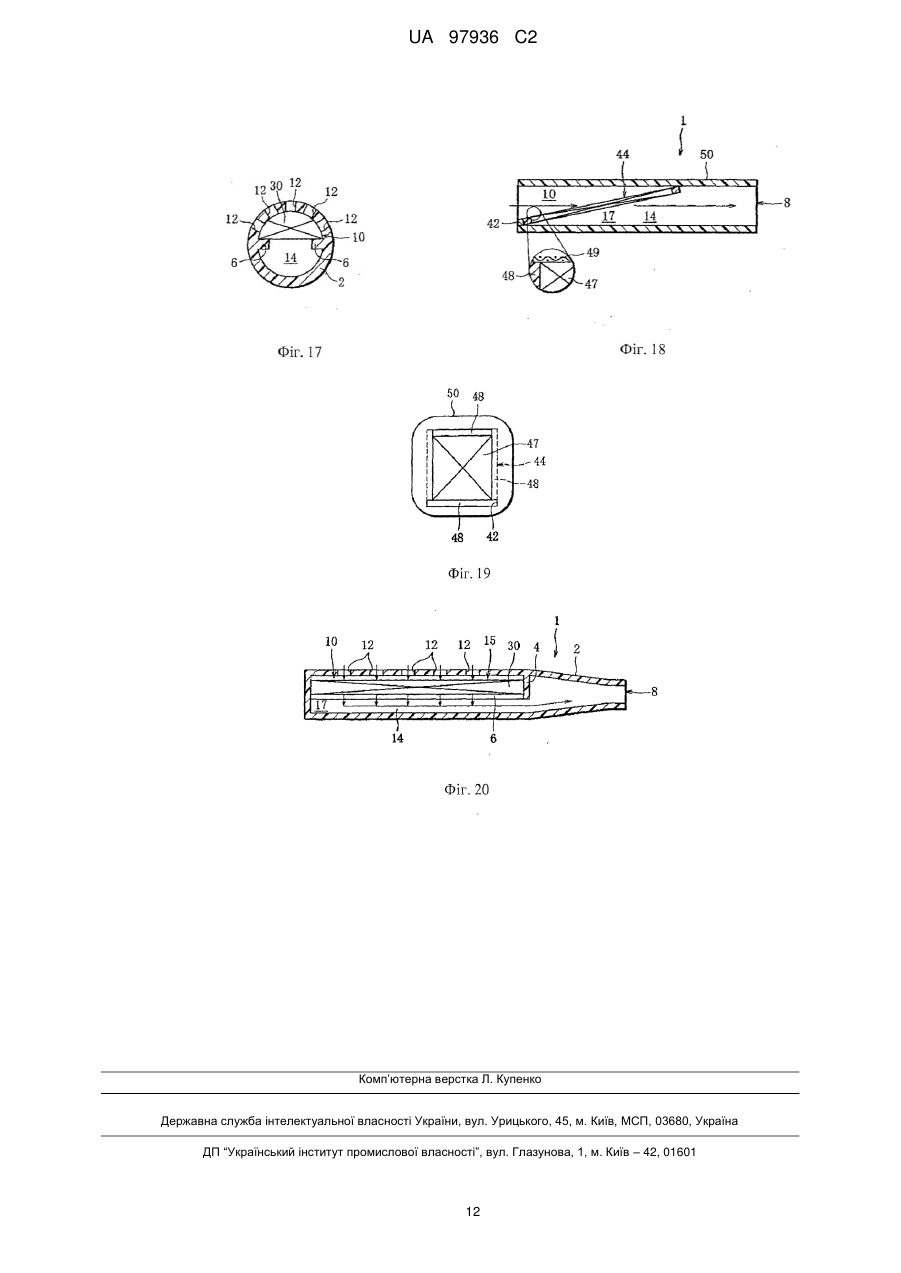

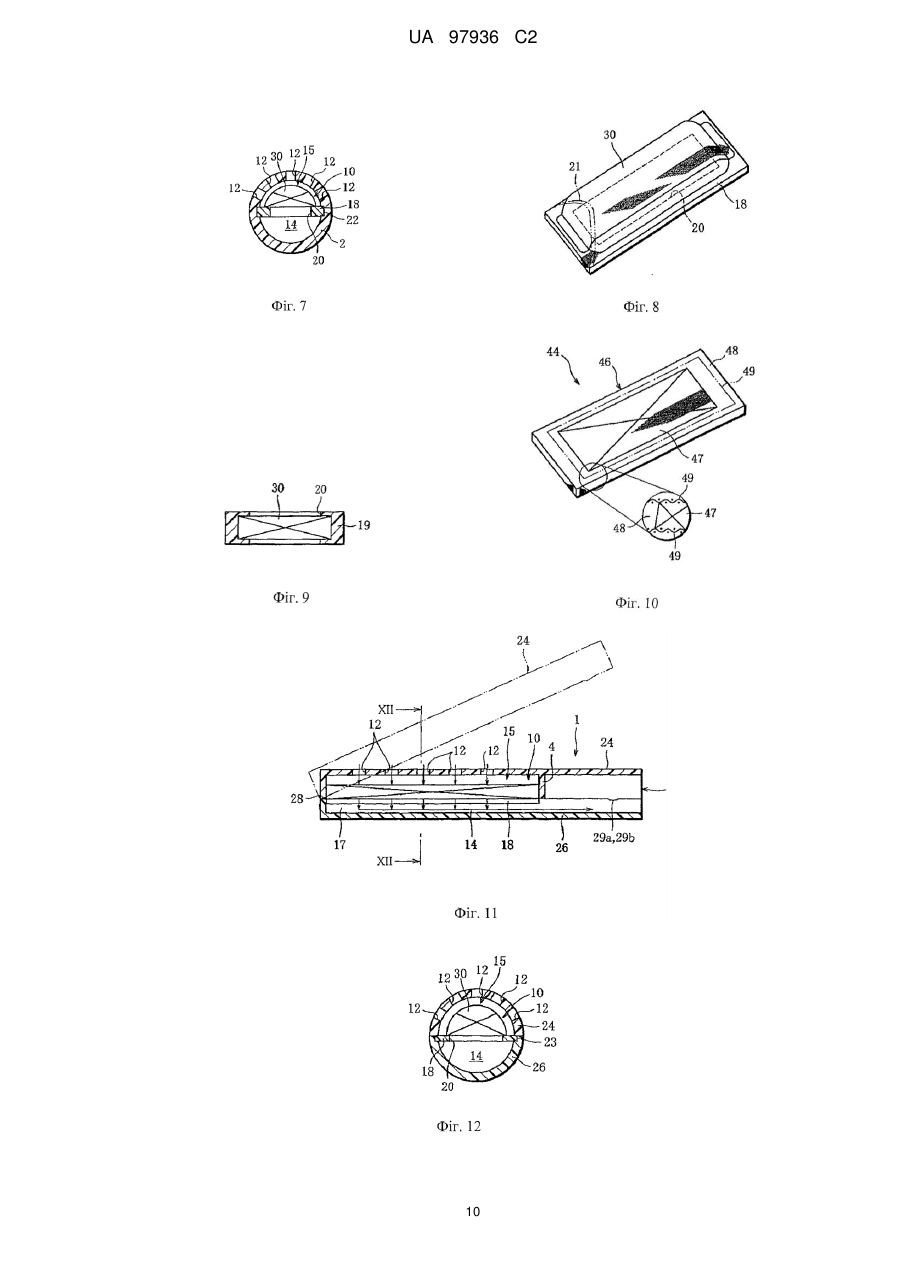

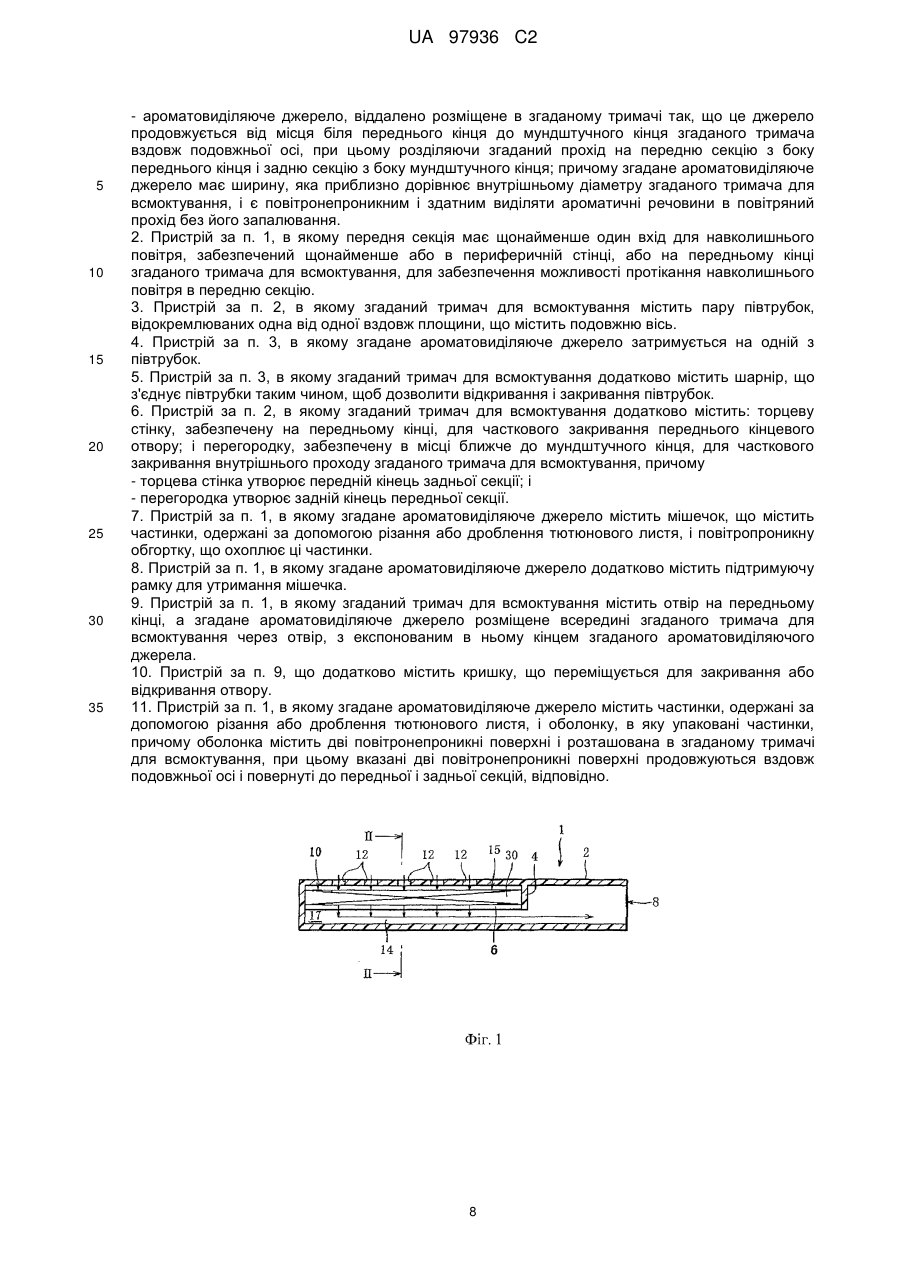

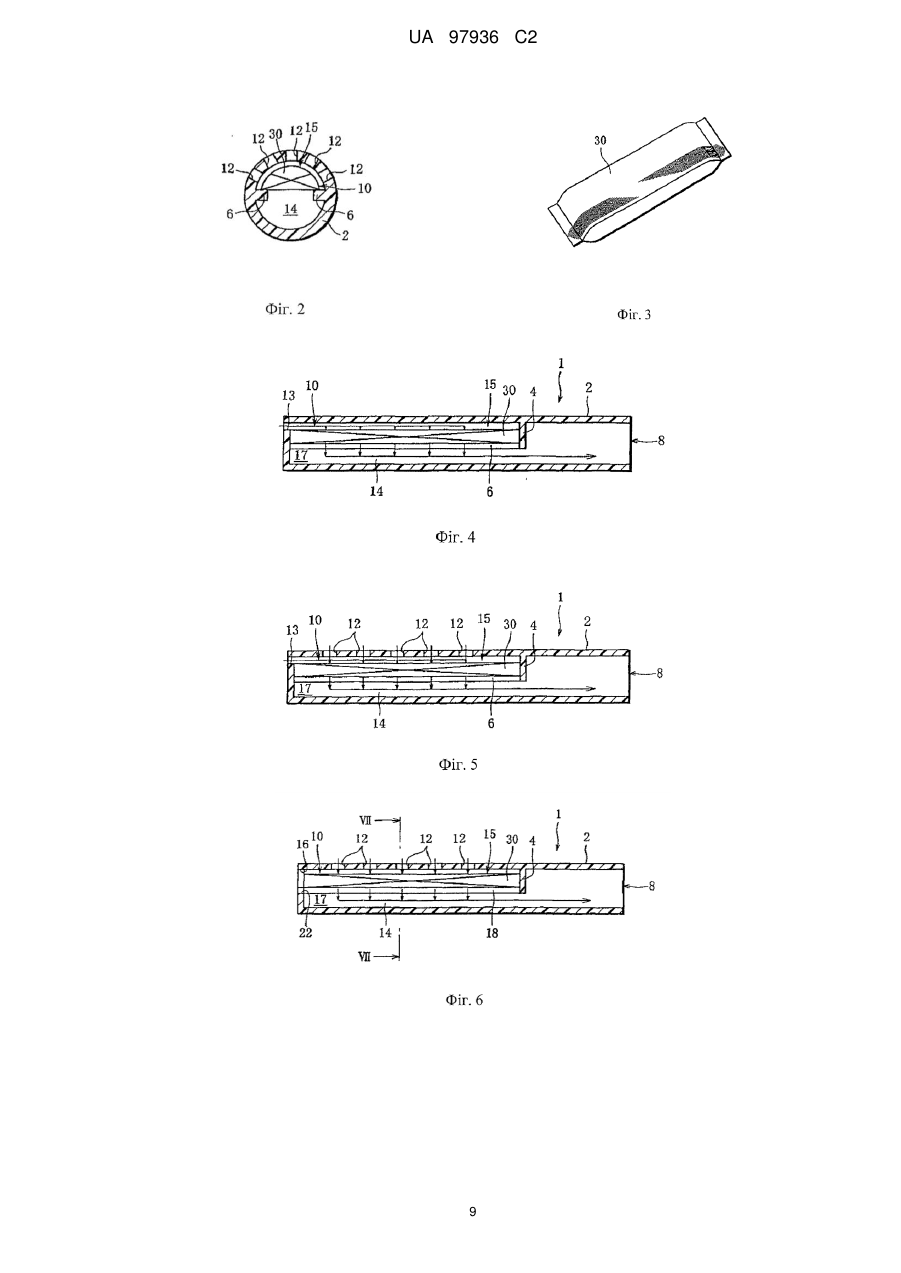

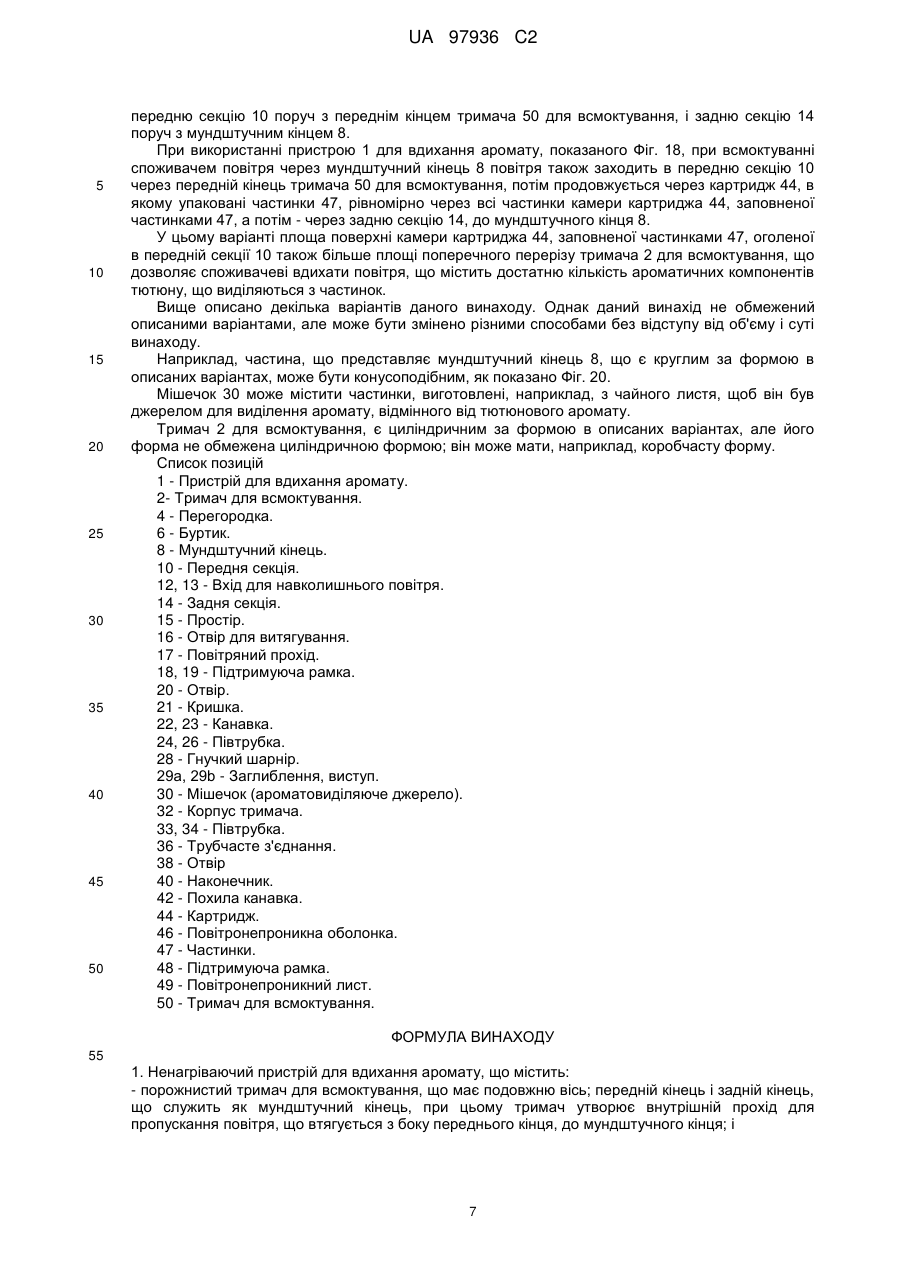

Реферат: Ненагріваючий пристрій (1) для вдихання аромату містить тримач (2) для всмоктування, що містить передню секцію (10), яка продовжується від переднього кінця до перегородки (4) в тримачі (2) для всмоктування; і задню секцію (14), що продовжується від переднього його кінця до мундштучного кінця в тримачі (2) для всмоктування; причому задня секція (14) містить передній прохід, що продовжується вздовж передньої секції (10), вхід (12) для навколишнього повітря, виконаний в периферичній стінці тримача (2) для всмоктування, для з'єднання передньої секції (10) із зовнішнім середовищем, і мішечок (30) для виділення тютюнового аромату, розташований на межі між передньою секцією (10) і задньою секцією (10), і продовжується вздовж подовжньої осі тримача (2) для всмоктування. UA 97936 C2 (12) UA 97936 C2 UA 97936 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується ненагріваючого пристрою для вдихання аромату, за допомогою якого забезпечується можливість одержання споживачем задоволення від тютюнового аромату і т. п. за допомогою вдихання повітря без необхідності підпалювання. Сигарети давно стали виробами, що використовуються для одержання задоволення, що чинить освіжаючу/відновлювану дію. Однак в останні роки все більш широко обговорювався вплив на навколишнє середовище побічного диму і запаху, що виділяється з сигарети, яка горить. Для пом'якшення цієї проблеми, відома бездимна сигарета містить: порожнистий циліндричний тримач, що містить вхід для повітря і мундштучний кінець; повітропроникну капсулу, що утримується всередині тримача; і тютюнові матеріали, що просочилися ароматичними компонентами тютюну, упакованими в капсулі (патентний документ 1). При використанні такої бездимної сигарети забезпечується можливість одержання споживачем задоволення від тютюнового аромату за допомогою вдихання повітря, що пройшло через капсулу. Патентний документ 1: Японська викладена патентна заявка № Неі 2-2331. У бездимній сигареті, розкритій в патентному документі 1, капсула виконана у вигляді циліндра, що проходить вздовж осі тримача і повітропроникного тільки в кінцях, повернутих до входу для повітря і до мундштучного кінця, відповідно. Таким чином, споживач, який всмоктує повітря через мундштучний кінець, примушує повітря протікати через капсулу в напрямку осі тримача, де площа поперечного перерізу потоку повітря, що проходить через капсулу, обмежена площею поперечного перерізу капсули і, отже, площею поперечного перерізу тримача. В результаті цього площа контакту між повітрям, що проходить через капсулу, і тютюновими матеріалами, виявляється малою, і, таким чином, не забезпечується можливість одержання споживачем задоволення від достатньої кількості аромату при вдиханні повітря. Для подолання такого недоліку можна упаковувати тютюнові матеріали в капсулу із збільшеною щільністю або використовувати капсулу більшої довжини в осьовому напрямку. Однак ці рішення приводять до того, що споживач переживає незвичайні відчуття в порівнянні з відчуттями, що зазнаються при курінні сигарет. Задача даного винаходу полягає в створенні ненагріваючого пристрою для вдихання аромату, за допомогою якого забезпечується велика площа контакту між повітрям і ароматовиділяючими матеріалами, наприклад, тютюновими матеріалами, і забезпечується можливість для споживача легко вдихати повітря з ароматичними речовинами, що виділяються з джерела, яке виділяє аромат. Для вирішення поставленої задачі пропонується ненагріваючий пристрій для вдихання аромату, що містить порожнистий тримач для всмоктування, що має: подовжню вісь, передній кінець і задній кінець, що служить як мундштучний кінець, в якому утворений повітряний прохід для забезпечення можливості огорожі навколишнього повітря через передню кінцеву сторону для проходу його до мундштучного кінця; і розміщене ароматовиділяюче джерело, розташоване, з можливістю його видалення, в згаданому тримачі для всмоктування так, що він продовжується майже від переднього кінця до мундштучного кінця згаданого тримача для всмоктування вздовж подовжньої осі, так що повітряний прохід розділений на передню кінцеву область (секцію), і задню область (секцію) з боку мундштучного кінця; причому згадане ароматовиділяюче джерело має ширину, яка приблизно дорівнює внутрішньому діаметру згаданого тримача для всмоктування, і є повітронепроникним і здатним виділяти ароматичні речовини в повітряний прохід без його запалювання. Бажано, щоб передня секція містила вхід для заходу навколишнього повітря, забезпечений щонайменше в одній з стінок: в периферичній стінці і/або в передній кінцевій стінці тримача для всмоктування, для забезпечення можливості заходу навколишнього повітря і протікання його до джерела, що виділяє аромат. У такому пристрої для вдихання аромату, при всмоктуванні споживачем повітря через мундштучний кінець тримача для всмоктування навколишнє повітря примушується до протікання до ароматовиділяючого джерела через вхід для огорожі навколишнього повітря в тримачі для всмоктування, потім - до проходу через ароматовиділяюче джерело, в радіальному напрямку тримача для всмоктування, до проходу до задньої секції. Завдяки конструкції ароматовиділяючого джерела забезпечується площа поверхні, більша площі поперечного перерізу тримача для всмоктування, обмежена внутрішньою його периферією, відкритою для входу повітря, в результаті чого забезпечується достатній контакт повітря з ароматовиділяючим джерелом і, таким чином, забезпечується достатній вміст ароматичних речовин, що 1 UA 97936 C2 5 10 15 20 25 30 35 40 45 50 55 60 виділяються з джерела, яке виділяє аромат. Потім повітря продовжується в задню секцію до мундштучного кінця, а потім - в рот споживача. Споживач може, таким чином, одержувати задовольняюче його задоволення від аромату при вдиханні повітря, що містить достатню кількість ароматичних речовин. Тримач для всмоктування може містити дві півтрубки, відокремлювані один від одного вздовж площини, в якій розташована подовжня вісь. Це дозволяє зробити тримач для всмоктування відкриваним і закриваним, для забезпечення можливості легкої заміни джерела, що виділяє аромат. Ароматовиділяюче джерело, можна утримувати в одній з півтрубок, а тримач для всмоктування може додатково містити шарнір для з'єднання півтрубок таким чином, щоб забезпечувалася можливість відкривання і закривання півтрубок. Тримач для всмоктування може додатково містити торцеву стінку, забезпечену на передньому кінці, що частково закриває передній отвір, і перегородку, забезпечену з боку мундштучного кінця, для часткового закривання внутрішнього проходу тримача для всмоктування; причому торцева стінка утворює передній кінець задньої секції, а перегородка утворює задній кінець передньої секції. Ароматовиділяюче джерело, може містити мішечок, що містить частинки, одержані за допомогою різання або дроблення тютюнового листя, і повітропроникну обгортку, що охоплює ці частинки. Ароматовиділяюче джерело, може додатково містити рамку тримача для утримання мішечка. За допомогою рамки тримача можна запобігати переміщенню мішечка в тримачі для всмоктування. Бажано, щоб тримач для всмоктування додатково містив отвір на передньому кінці і щоб ароматовиділяюче джерело, можна було вводити в тримач для всмоктування через отвір, з відкритим в ньому кінцем ароматовиділяючого джерела. Пристрій для всмоктування може додатково містити кришку, яку можна переміщувати для закривання або відкривання отвору. Ароматовиділяюче джерело, може містити частинки, одержані за допомогою різання або дроблення тютюнового листя, і оболонку, в яку упаковані частинки, де оболонка містить дві повітронепроникні поверхні, а ароматовиділяюче джерело, розташоване в тримачі для всмоктування таким чином, щоб дві повітронепроникні поверхні проходили вздовж подовжньої осі і були повернуті до передньої і задньої секцій, відповідно. За допомогою даного винаходу може бути забезпечена велика площа контакту між ароматовиділяючим джерелом і повітрям; і може бути забезпечена можливість для споживача легко вдихати повітря з ароматичними речовинами, які виділяються з джерела, що виділяє аромат. Фіг. 1 зображений подовжній переріз варіанта пристрою для вдихання аромату згідно з даним винаходом, віднесеного до групи А; Фіг. 2 - поперечний переріз по ІІ-ІІ на Фіг. 1; Фіг. 3 - вигляд в перспективі мішечка, що представляє ароматовиділяюче джерело; Фіг. 4 - подовжній переріз іншого варіанта, віднесеного до групи А; Фіг. 5 - подовжній переріз іншого варіанта, віднесеного до групи А; Фіг. 6 - подовжній переріз варіанта пристрою для вдихання аромату, віднесеного до групи В; Фіг. 7 - поперечний переріз по VII-VII на Фіг. 6; Фіг. 8 - вигляд в перспективі мішечка з підтримуючою пластиною, показаний Фіг. 6; Фіг. 9 - поперечний переріз іншого прикладу мішечка з підтримуючою пластиною; Фіг. 10 - вигляд в перспективі іншого прикладу мішечка з підтримуючою пластиною; Фіг. 11 - подовжній переріз варіанта пристрою для вдихання аромату, віднесеного до групи С; Фіг. 12 - поперечний переріз по Хll-Хllна Фіг. 11; Фіг. 13 - подовжній переріз іншого варіанта, віднесеного до групи С; Фіг. 14 - подовжній переріз іншого варіанта, віднесеного до групи С; Фіг. 15 - поперечний переріз по XV-XV на Фіг. 14; Фіг. 16 - подовжній переріз варіанта пристрою для вдихання аромату, віднесеного до групи D; Фіг. 17 - поперечний переріз по XVII-XVII на Фіг. 16; Фіг. 18 - подовжній переріз варіанта пристрою для вдихання аромату, віднесеного до групи Е; Фіг. 19 - вигляд спереду пристрою для вдихання аромату, показаного Фіг. 18; і Фіг. 20 - подовжній переріз іншого прикладу мундштучного кінця тримача для всмоктування. 2 UA 97936 C2 5 10 15 20 25 30 35 40 45 50 55 Як показано Фіг. 1 і 2, ненагріваючий пристрій 1 для вдихання аромату згідно з варіантом А(1) містить тримача 2 для всмоктування, виготовлений з синтетичного полімеру. Тримач 2 для всмоктування виконаний у вигляді порожнистого циліндра, відкритого із заднього, або ближнього, кінця і закритого з переднього, або віддаленого, кінця, тобто що містить передню стінку. Задній кінець тримача 2 для всмоктування служить як мундштучний кінець 8. Тримач 2 для всмоктування містить напівкруглу перегородку 4 всередині нього. Перегородка 4 розташована збоку мундштучного тримача 2 для всмоктування. Перегородка 4 виступає від внутрішньої поверхні тримача 2 для всмоктування для закривання приблизно половини поперечного перерізу тримача 2 для всмоктування. Тримач 2 для всмоктування також містить пару буртиків 6 на внутрішній поверхні. Буртики 6 повернуті один до одного таким чином, що подовжня вісь тримача 2 для всмоктування розташована між ними, і буртики продовжуються від внутрішнього краю перегородки 4 до передньої стінки тримача 2 для всмоктування паралельно подовжньої осі тримача 2 для всмоктування. Ароматовиділяючим джерелом є мішечок 30, заповнений тютюном і укладений на буртики 6. Більш конкретно, мішечок 30 продовжується від передньої стінки тримача 2 для всмоктування до перегородки 4, вздовж подовжньої осі тримача 2 для всмоктування, і має ширину, приблизно дорівнює внутрішньому діаметру тримача 2 для всмоктування. Мішечком 30 і перегородкою 4 внутрішній простір тримача 2 для всмоктування розділено на передню секцію 10 і задню секцію 14. Передня секція 10, є секцією обмеженою передньою стінкою тримача 2 для всмоктування, перегородкою 4, мішечком 30 і частиною внутрішньої поверхні тримача 2 для всмоктування, що проходить між передньою стінкою і перегородкою 4, тоді як задня секція 14 продовжується від передньої стінки тримача 2 для всмоктування до мундштучного кінця 8. Більш конкретно, задня секція 14 містить передній прохід напівкруглої форми в поперечному перерізі, що продовжується вздовж передньої секції 10 і задній прохід круглої форми в поперечному перерізі, що продовжується від переднього проходу до мундштучного кінця 8. Площа поверхні мішечка 30, відкритої (тобто експонованої) в передній секції 10 таким чином, суттєво більше площі поперечного перерізу тримача 2 для всмоктування, утвореної внутрішнім діаметром тримача 2 для всмоктування. Мішечок 30 закріплений на парі буртиків 6 таким чином, що його бічні краї укладені на відповідні буртики 6, і, таким чином, забезпечується його нерухомість всередині передньої секції 10. Потрібно зазначити, що, коли мішечок 30 укладений для обмеження передньої секції 10 залишається простір 15 заданого розміру, що проходить від передньої стінки тримача 2 для всмоктування до перегородки 4, між периферичною стінкою тримача 2 для всмоктування і мішечком 30, як це показано Фіг. 1 і 2. Як показано Фіг. 3, мішечок 30 містить: частинки, одержані за допомогою різання або дроблення тютюнового листя; і гнучку і повітропроникну обгортку, виготовлену з нетканого матеріалу і т. п., що охоплює ці частинки. Тримач 2 для всмоктування містить в периферичній стінці входи 12 для навколишнього повітря. Входи 12 для навколишнього повітря розподілені в секції передньої секції 10 і призначені для з'єднання передньої секції 10 із зовнішнім середовищем відносно тримача 2 для всмоктування. У тримачі 2 для всмоктування, таким чином, утворений повітряний прохід 17, що з'єднує входи 12 для навколишнього повітря з мундштучним кінцем 8 і проходить через передню секцію 10 і задню секцію 10. При використанні вищеописаного пристрою 1 для вдихання аромату, при всмоктуванні споживачем повітря через мундштучний кінець 8 тримача 2 для всмоктування, він примушує навколишнє повітря спочатку заходити в передню секцію 10 або в простір 15, через входи 12 для навколишнього повітря в тримачі 2 для всмоктування, потім примушує продовжується з всіх частин простору 15 в мішечок 30, а потім через мішечок 30, в радіальному напрямку тримача 2 для всмоктування, в задню секцію 14, як показано стрілками Фіг. 1. Повітря, таким чином, продовжується через мішечок 30, рівномірно через всі частини по його довжині вздовж подовжньої осі тримача 2 для всмоктування. Цим забезпечується можливість достатнього контакту повітря з частинками, що знаходяться в мішечку 30, і, таким чином, забезпечується достатній вміст ароматичних компонентів тютюну, що виділяються з джерела, що виділяє аромат. Потім повітря продовжується в задню секцію 14, до мундштучного кінця 8, а потім - в рот споживача. Споживач може, таким чином, одержувати задоволення в достатній мірі від тютюнового аромату, за допомогою вдихання повітря, що містить достатню кількість ароматичних компонентів тютюну. 3 UA 97936 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі описані різні варіанти пристрою для вдихання аромату, де елементи і частини, що виконують такі ж функції, як і в описаному вище варіанті, позначені тими ж позиціями для виключення їх пояснення. Пристрій 1 для вдихання аромату згідно з варіантом А(2), показаний Фіг. 4, відрізняється від пристрою 1 для вдихання аромату згідно з варіантом А(1) тільки тим, що він має щонайменше один вхід 13 для навколишнього повітря замість входів 12 для навколишнього повітря. Більш конкретно, пристрій 1 для вдихання аромату згідно з варіантом А(2) містить вхід 13 для навколишнього повітря в передній стінці тримача 2 для всмоктування, яким з'єднується простір 15, що представляє передню секцію 10 із зовнішнім середовищем відносно тримача 2 для всмоктування. При використанні пристрою 1 для вдихання аромату згідно з варіантом А(2), при всмоктуванні споживачем повітря, він примушує навколишнє повітря спочатку заходити в простір 15, що представляє передню секцію 10 через вхід 13 для навколишнього повітря, потім примушує проходити з простору 15 в мішечок 30 і через мішечок 30, рівномірно через всі його частини по його довжині вздовж подовжньої осі тримача 2 для всмоктування, як і у варіанті А(1). Цим забезпечується достатній вміст в повітрі ароматичних компонентів тютюну, що виділяються з частинок, що знаходяться в мішечку 30. Пристрій 1 для вдихання аромату згідно з варіантом (3), показаний Фіг. 5, містить як входи 12 для навколишнього повітря, як це показано у варіанті А(1), так і вхід 13 для навколишнього повітря, як це показано у варіанті А(2). При використанні цього пристрою 1 для вдихання аромату, при всмоктуванні споживачем повітря, він примушує навколишнє повітря заходити в простір 15, що представляє передню секцію 10 як в напрямку подовжньої осі тримача 2 для всмоктування, так і в його радіальному напрямку. Пристрій 1 для вдихання аромату згідно з варіантом А(3) має таку ж перевагу, як і попередні варіанти. Пристрій 1 для вдихання аромату згідно з варіантом В, показаний Фіг. 6, відрізняється від варіанта А(1) тільки конструкцією для підтримування мішечка 30 в тримачі 2 для всмоктування. Більш конкретно, варіант В містить напівкруглий отвір 16 для витягування, розташований в передній стінці тримача 2 для всмоктування. За допомогою отвору 16 для витягування забезпечується можливість доступу в передню секцію 10 із зовнішньої сторони тримача 2 для всмоктування. Як показано Фіг. 7, тримач 2 для всмоктування містить пару канавок 22 у внутрішній поверхні замість пари буртиків 6. Канавки 22 повернуті одна до одної таким чином, що подовжня вісь тримача 2 для всмоктування розташована між ними, і продовжуються паралельно одна одної від отвору 16 для витягування тримача 2 для всмоктування до перегородки 4. Крім того, як показано Фіг. 8, мішечок 30 закріплений в прямокутній підтримуючій рамці 18. Підтримуюча рамка 18 має товщину, трохи меншу ширини канавки 22, і ширину, трохи меншу відстані між донцями двох канавок 22. Підтримуюча рамка 18 містить отвір 20, в якому мішечок 30 залишається оголеним в задній секції 14. Отвір 20 менше ширини і довжини мішечка 30. Мішечок 30, прикріплений до підтримуючої рамки 18, може бути вставлений, з можливістю видалення, для обмеження передньої секції 10 через отвір 16 для витягування. Більш конкретно, використовуючи отвір 16 для витягування споживач може з'єднати бічні краї підтримуючої рамки 18 з відповідними канавками 22, а потім проштовхнути підтримуючу рамку 18 з мішечком 30, прикріпленим до неї, в тримача 2 для всмоктування вздовж канавок 22, таким чином, встановлюючи мішечок 30 з підтримуючою рамкою 18, для обмеження передньої секції 10. При використанні пристрою 1 для вдихання аромату згідно з варіантом В, при всмоктуванні споживачем повітря, він примушує навколишнє повітря спочатку заходити в простір 15, що представляє передню секцію 10 через входи 12 для навколишнього повітря і отвір 16 для витягування, а потім продовжується через мішечок 30 рівномірно через всі його частини. Таким чином, при використанні пристрою 1 для вдихання аромату згідно з варіантом В споживач може також одержувати тютюновий аромат в достатній мірі. Крім того, при використанні пристрою 1 для вдихання аромату згідно з варіантом В споживач може витягувати мішечок 30 з внутрішнього простору тримача 2 для всмоктування. Таким чином, якщо з мішечка 30 виділяється зменшена кількість ароматичних компонентів тютюну, то споживач може замінити тільки мішечок 30 або мішечок 30 з підтримуючою рамкою 18 новим мішечком 30 або мішечком 30 з підтримуючою рамкою 18. Підтримуючу рамку 18 можна замінити підтримуючою рамкою 19 типу мішечка, показаною Фіг. 9. Ця підтримуюча рамка 19 виконана з можливістю утримання мішечка 30 всередині рамки, і вона містить отвір 20, в якому мішечок 30 залишається оголеним як відносно до простору 15, так і відносно до задньої секції 14. 4 UA 97936 C2 5 10 15 20 25 30 35 40 45 50 55 Мішечок 30 з підтримуючою рамкою 18 або 19 може бути замінений одноразовим картриджем 44, показаним Фіг. 10. Картридж 44 містить повітропроникну оболонку 46 і частинки 47, якими заповнена оболонка 46. Більш конкретно, оболонка 46 складається з підтримуючої рамки 48, подібної за формою підтримуючій рамці 18, і повітронепроникних листів 49, якими накриті отвори підтримуючої рамки 48 з обох сторін підтримуючої рамки 48. Повітронепроникними листами 49 можуть бути, наприклад, листи з нетканого матеріалу або з сітки. Підтримуючі рамки 18, 19, 48 можуть бути забезпечені напівкруглою кришкою 21, призначеною для закривання отвору 16 для витягування після введення підтримуючої рамки 18, 19, 48 для обмеження передньої секції 10. Кришка 21 показана Фіг. 8 штрих-пунктирними лініями з двома точками. Якщо кришка 21 містить вушко (не показане) із зовнішньої сторони, то завдяки її використанню полегшується витягування підтримуючої рамки 18, 19 або 48 з тримача 2 для всмоктування. Пристрій 1 для вдихання аромату згідно з варіантом С(1), показаний Фіг. 11, містить закриваний і відкриваний тримача 2 для всмоктування. Більш конкретно, тримач 2 для всмоктування складається з півтрубок 24, 26. У півтрубці 24 знаходяться: перегородка 4; передня секція 10; частина задньої секції 14; і входи 12 для навколишнього повітря; тоді як в півтрубці 26 знаходиться інша частина задньої секції 14. Півтрубка 26 містить у внутрішній поверхні дві канавки 23, еквівалентні згаданим вище канавкам 22. Більш конкретно, канавки 23 продовжуються від отвору, що обмежує два бічних краї півтрубки 26, паралельно подовжніх осі тримача 2 для всмоктування, відповідно. Як показано Фіг. 12, кожна канавка 23 відкрита з боку, повернутої до подовжньої осі, і з боку, повернутої до бічного краю півтрубки 24. Півтрубоки 24, 26 з'єднані гнучким шарніром 28 у переднього кінця тримача 2 для всмоктування. Півтрубку 26 можна відводити від півтрубки 26 або зводити з . півтрубкою 26 за допомогою повороту півтрубки 24 навколо осі гнучкого шарніра 28 відносно півтрубки 26. Фіг. 11 півтрубка 24 показана у відведеному (відкритому) положенні штрих-пунктирними лініями з двома точками. Одна з півтрубок 24, 26 містить заглиблення 29а в кожному бічному краю, тоді як інша містить відповідний виступ 29b на кожному бічному краю. Таким чином, при з'єднанні півтрубок 24, 26 встик одна з одною для закривання тримача 2 для всмоктування, кожен виступ 29b сполучається з відповідним заглибленням 29а. Завдяки такому сполученню між заглибленням 29а і виступом 20b запобігають випадковому відкриванню тримача 2 для всмоктування і забезпечують стабільне утримання тримача 2 для всмоктування в закритому стані. Як показано Фіг. 12, в закритому тримачі 2 для всмоктування розташована підтримуюча рамка 18 з прикріпленим мішечком 30 для обмеження передньої секції 10, причому її бічні краї вставлені у відповідну канавку 23 і, таким чином, розташовані між бічними краями півтрубок 24, 26. Мішечок 30, таким чином, затримується в нерухомому стані всередині передньої секції 10 так, що надійно забезпечений простір 15, що представляє передню секцію 10 між внутрішньою поверхнею півтрубки 24 і мішечком 30. Отже, при використанні пристрою 1 для вдихання аромату згідно з варіантом С(1), при всмоктуванні споживачем повітря, він також примушує навколишнє повітря проходити через мішечок 30 рівномірно через всі його частини. Споживач може, таким чином, одержувати задоволення від достатньої кількості тютюнового аромату, що виділяється з частинок, що знаходяться в мішечку 30. Крім того, якщо тримач 2 для всмоктування виконаний з можливістю його відкривання і закривання, то можна легко замінювати мішечок 30. Пристрій 1 для вдихання аромату згідно з варіантом С(2), показаний на Фіг. 13, містить тримача 2 для всмоктування, затримуючий корпус 32 тримача і інтегрально сформований наконечник 40, що є мундштучним кінцем 8. Корпус 32 тримача і наконечник 40 з'єднані разом, з можливістю відділення. Більш конкретно, корпус 32 тримача містить півтрубки 33, 34, подібні півтрубкам 24, 26, показаним Фіг. 11 і 12. Півтрубки 33, 34 з'єднані гнучким шарніром 28 у переднього кінця корпусу 32 тримача. Півтрубки 33, 34 (кожна) містять виступ на задньому торці. При з'єднанні півтрубок 33, 34 один з одним для закривання корпусу 32 тримача, виступи утворюють трубчасте з'єднання 36. Трубчасте з'єднання 36 приєднане до переднього проходу задньої секції 14. Між іншим, задня стінка півтрубки 33 служить як згадана вище перегородка 4. Наконечник 40 містить отвір 38 на передньому кінці. Трубчасте з'єднання 36 пристосоване до введення його в отвір 38 або виведення з нього. За допомогою введення трубчастого 5 UA 97936 C2 5 10 15 20 25 30 35 40 45 50 55 з'єднання 36 в отвір 38 наконечник 40 і корпус 32 тримача з'єднують разом з можливістю відділення. При використанні пристрою 1 для вдихання аромату згідно з варіантом С(2) споживач може одержувати задоволення від достатньої кількості тютюнового аромату, як і при використанні пристроїв 1 для вдихання аромату згідно з попередніми варіантами. У варіанті С(2), в якому трубчасте з'єднання 36 корпусу 32 тримача вводять в отвір 38 наконечника 40, не потрібно, щоб півтрубки 33, 34 містили заглиблення 29а або виступ 29b. Пристрої для вдихання аромату 1 згідно з варіантами С(1), С(2) можуть бути виконані таким чином, щоб тримач 2 для всмоктування або корпус 32 тримача містив з'єднувальний гнучкий шарнір 28, що продовжується вздовж подовжньої осі, в бічній стінці. Пристрій 1 для вдихання аромату згідно з варіантом С(3), показаний Фіг. 14 і 15, відрізняється від варіанта С(1) тим, що півтрубка 24 містить канавки 23. Більш конкретно, кожна канавка 23 відкрита з бічної сторони, повернутої до подовжньої осі, і з бічної сторони, повернутої до бічного краю півтрубки 26. Підтримуюча рамка 18 вставлена в канавки 23 і, таким чином, з'єднана, з можливістю відділення, з півтрубкою 24. Півтрубки 24, 26 з'єднані разом тільки завдяки використанню заглиблення 29а і виступу 29b. У пристрої 1 для вдихання аромату згідно з варіантом С(3) підтримуюча рамка 18 інтегрально з'єднана з півтрубкою 24. Таким чином, при підйомі півтрубки 24 для відкривання тримача 2 для всмоктування, мішечок 30, прикріплений до підтримуючої рамки 18, підіймають разом з півтрубкою 24. У цьому варіанті мішечок 30 замінюють за допомогою заміни півтрубки 24 новою півтрубкою 24. Пристрій 1 для вдихання аромату згідно з варіантом С(2) може бути також виконаний таким чином, щоб півтрубка 33 містила канавки 23. Пристрій 1 для вдихання аромату згідно з варіантом D, показаний Фіг. 16 і 17, відрізняється від пристрою 1 для вдихання аромату згідно з варіантом А(1) тим, що він не містить ні перегородки 4, ні простору 15. Мішечок 30 розташований в передній кінцевій стороні тримача 2 для всмоктування і знаходиться в контакті з внутрішньою поверхнею тримача 2 для всмоктування. Більш конкретно, мішечок 30 укладений на парі буртиків 6 і прикріплений до внутрішньої поверхні тримача 2 для всмоктування, з верхньої сторони, наприклад, за допомогою зв'язуючого. Буртики 6 продовжуються до кінця мішечка 30, повернутого до мундштучного кінця 8. Входи 12 для навколишнього повітря, що представляють передню секцію 10 виконані в периферичній стінці тримача 2 для всмоктування, в секції, де мішечок 30 контактує з внутрішньою поверхнею тримача 2 для всмоктування. При використанні пристрою 1 для вдихання аромату згідно з варіантом D, при всмоктуванні споживачем повітря через мундштучний кінець 8, він також примушує повітря заходити в тримач для всмоктування, продовжується до мішечка 30 через входи 12 для навколишнього повітря і продовжується через мішечок 30 в радіальному напрямку тримача 2 для всмоктування, і продовжується в задню секцію 14. У цьому варіанті мішечок 30 не щільно заповнений частинками. Таким чином, повітря продовжується через мішечок 30, контактуючи в достатній мірі з частинками, що знаходяться в мішечку 30, таким чином, що площа контакту між повітрям і частинками збільшується в напрямку до задньої секції 14. Цим забезпечується можливість того, щоб повітря містило достатню кількість ароматичних компонентів тютюну, що виділяються з мішечка 30. Ароматовиділяюче джерело 30 може бути розміщене в тримачі 2 для всмоктування тільки з використанням зв'язуючого, без підтримання за допомогою пари буртиків 6. Пристрої 1 для вдихання аромату згідно з варіантами, віднесені до групи С, можуть бути також виконані таким чином, щоб ароматовиділяюче джерело 30 було прикріплене до внутрішньої поверхні півтрубок 24 або 33. Пристрій 1 для вдихання аромату згідно з варіантом Е, показаний Фіг. 18 і 19, містить порожнистий тримач 50 для всмоктування, відкритий з обох кінців і, що містить повітряний прохід 17, приблизно квадратний в поперечному перерізі. Більш конкретно, як показано на Фіг. 18, повітряний прохід 17 розділений двома бічними поверхнями: нижньою поверхнею і верхньою поверхнею. Дві бічні поверхні (кожна) містять похилі канавки 42. Канавки 42 (кожна) мають відкритий кінець у переднього кінця тримача 2 для всмоктування, поблизу нижньої поверхні, і продовжуються від їх відкритих кінців до верхньої поверхні паралельно одна одній. Всередині тримача 50 для всмоктування вставлений, наприклад, картридж 44, показаний Фіг. 10, з використанням похилих канавок 42. Більш конкретно, картридж 44 вставляють в тримач 50 для всмоктування в похилому положенні, бічними краями підтримуючої рамки 48, введеними в похилу канавку 42, відповідно. Картриджем 44 розділяють повітряний прохід 17 на 6 UA 97936 C2 5 10 15 20 25 30 35 40 45 50 передню секцію 10 поруч з переднім кінцем тримача 50 для всмоктування, і задню секцію 14 поруч з мундштучним кінцем 8. При використанні пристрою 1 для вдихання аромату, показаного Фіг. 18, при всмоктуванні споживачем повітря через мундштучний кінець 8 повітря також заходить в передню секцію 10 через передній кінець тримача 50 для всмоктування, потім продовжується через картридж 44, в якому упаковані частинки 47, рівномірно через всі частинки камери картриджа 44, заповненої частинками 47, а потім - через задню секцію 14, до мундштучного кінця 8. У цьому варіанті площа поверхні камери картриджа 44, заповненої частинками 47, оголеної в передній секції 10 також більше площі поперечного перерізу тримача 2 для всмоктування, що дозволяє споживачеві вдихати повітря, що містить достатню кількість ароматичних компонентів тютюну, що виділяються з частинок. Вище описано декілька варіантів даного винаходу. Однак даний винахід не обмежений описаними варіантами, але може бути змінено різними способами без відступу від об'єму і суті винаходу. Наприклад, частина, що представляє мундштучний кінець 8, що є круглим за формою в описаних варіантах, може бути конусоподібним, як показано Фіг. 20. Мішечок 30 може містити частинки, виготовлені, наприклад, з чайного листя, щоб він був джерелом для виділення аромату, відмінного від тютюнового аромату. Тримач 2 для всмоктування, є циліндричним за формою в описаних варіантах, але його форма не обмежена циліндричною формою; він може мати, наприклад, коробчасту форму. Список позицій 1 - Пристрій для вдихання аромату. 2- Тримач для всмоктування. 4 - Перегородка. 6 - Буртик. 8 - Мундштучний кінець. 10 - Передня секція. 12, 13 - Вхід для навколишнього повітря. 14 - Задня секція. 15 - Простір. 16 - Отвір для витягування. 17 - Повітряний прохід. 18, 19 - Підтримуюча рамка. 20 - Отвір. 21 - Кришка. 22, 23 - Канавка. 24, 26 - Півтрубка. 28 - Гнучкий шарнір. 29а, 29b - Заглиблення, виступ. 30 - Мішечок (ароматовиділяюче джерело). 32 - Корпус тримача. 33, 34 - Півтрубка. 36 - Трубчасте з'єднання. 38 - Отвір 40 - Наконечник. 42 - Похила канавка. 44 - Картридж. 46 - Повітронепроникна оболонка. 47 - Частинки. 48 - Підтримуюча рамка. 49 - Повітронепроникний лист. 50 - Тримач для всмоктування. ФОРМУЛА ВИНАХОДУ 55 1. Ненагріваючий пристрій для вдихання аромату, що містить: - порожнистий тримач для всмоктування, що має подовжню вісь; передній кінець і задній кінець, що служить як мундштучний кінець, при цьому тримач утворює внутрішній прохід для пропускання повітря, що втягується з боку переднього кінця, до мундштучного кінця; і 7 UA 97936 C2 5 10 15 20 25 30 35 - ароматовиділяюче джерело, віддалено розміщене в згаданому тримачі так, що це джерело продовжується від місця біля переднього кінця до мундштучного кінця згаданого тримача вздовж подовжньої осі, при цьому розділяючи згаданий прохід на передню секцію з боку переднього кінця і задню секцію з боку мундштучного кінця; причому згадане ароматовиділяюче джерело має ширину, яка приблизно дорівнює внутрішньому діаметру згаданого тримача для всмоктування, і є повітронепроникним і здатним виділяти ароматичні речовини в повітряний прохід без його запалювання. 2. Пристрій за п. 1, в якому передня секція має щонайменше один вхід для навколишнього повітря, забезпечений щонайменше або в периферичній стінці, або на передньому кінці згаданого тримача для всмоктування, для забезпечення можливості протікання навколишнього повітря в передню секцію. 3. Пристрій за п. 2, в якому згаданий тримач для всмоктування містить пару півтрубок, відокремлюваних одна від одної вздовж площини, що містить подовжню вісь. 4. Пристрій за п. 3, в якому згадане ароматовиділяюче джерело затримується на одній з півтрубок. 5. Пристрій за п. 3, в якому згаданий тримач для всмоктування додатково містить шарнір, що з'єднує півтрубки таким чином, щоб дозволити відкривання і закривання півтрубок. 6. Пристрій за п. 2, в якому згаданий тримач для всмоктування додатково містить: торцеву стінку, забезпечену на передньому кінці, для часткового закривання переднього кінцевого отвору; і перегородку, забезпечену в місці ближче до мундштучного кінця, для часткового закривання внутрішнього проходу згаданого тримача для всмоктування, причому - торцева стінка утворює передній кінець задньої секції; і - перегородка утворює задній кінець передньої секції. 7. Пристрій за п. 1, в якому згадане ароматовиділяюче джерело містить мішечок, що містить частинки, одержані за допомогою різання або дроблення тютюнового листя, і повітропроникну обгортку, що охоплює ці частинки. 8. Пристрій за п. 1, в якому згадане ароматовиділяюче джерело додатково містить підтримуючу рамку для утримання мішечка. 9. Пристрій за п. 1, в якому згаданий тримач для всмоктування містить отвір на передньому кінці, а згадане ароматовиділяюче джерело розміщене всередині згаданого тримача для всмоктування через отвір, з експонованим в ньому кінцем згаданого ароматовиділяючого джерела. 10. Пристрій за п. 9, що додатково містить кришку, що переміщується для закривання або відкривання отвору. 11. Пристрій за п. 1, в якому згадане ароматовиділяюче джерело містить частинки, одержані за допомогою різання або дроблення тютюнового листя, і оболонку, в яку упаковані частинки, причому оболонка містить дві повітронепроникні поверхні і розташована в згаданому тримачі для всмоктування, при цьому вказані дві повітронепроникні поверхні продовжуються вздовж подовжньої осі і повернуті до передньої і задньої секцій, відповідно. 8 UA 97936 C2 9 UA 97936 C2 10 UA 97936 C2 11 UA 97936 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
