Спосіб одержання оксидного покриття на сплавах магнію

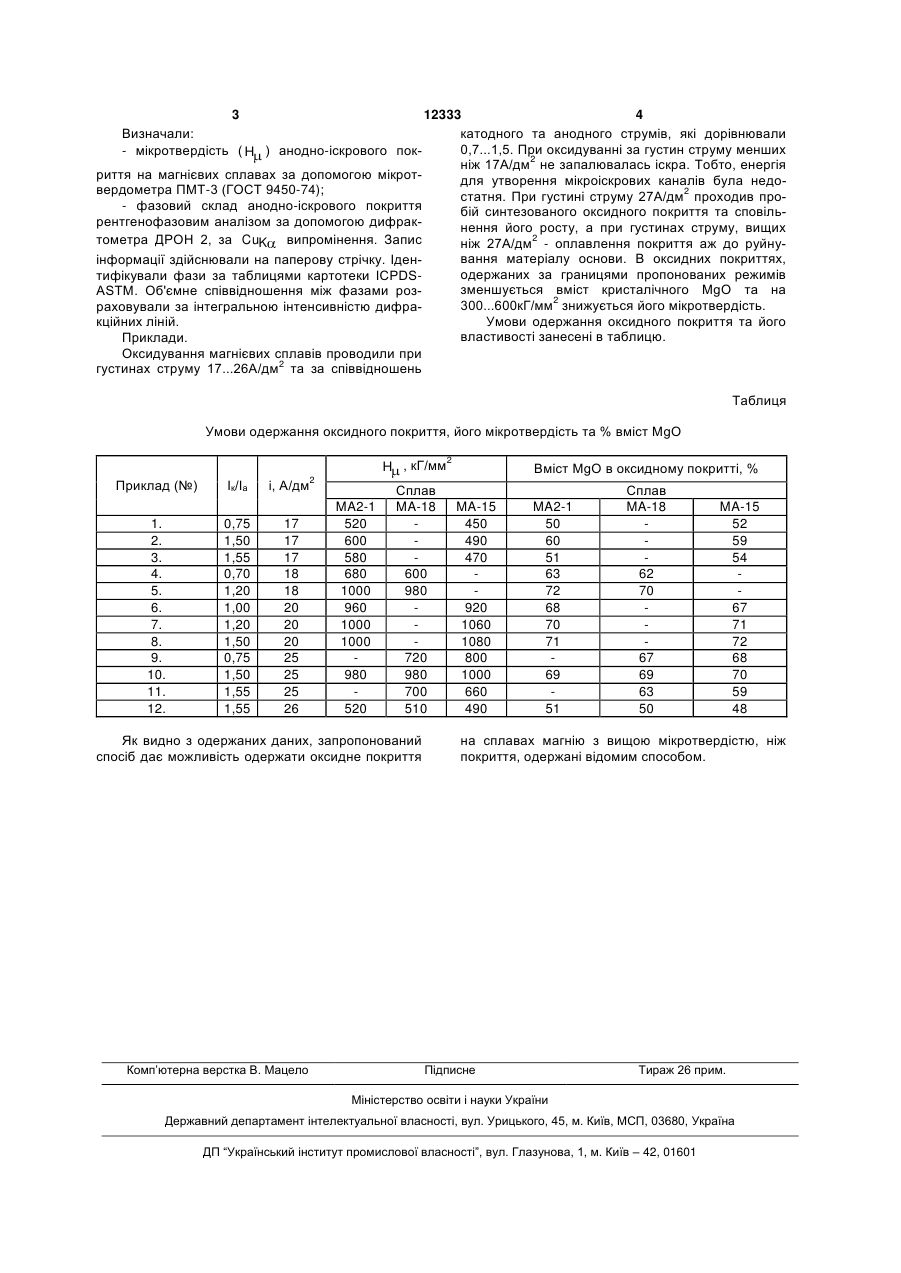

Спосіб одержання оксидного покриття на сплавах магнію, що включає оксидування в іскровому розряді в лужному електроліті, який відрізняється тим, що оксидування здійснюють в анодно-катодному режимі, при співвідношенні катодного та анодного струмів ік/іа = 0,75-1,5 і щільності струму 18-25 А/дм2. (19) (21) 20041210279 (22) 14.12.2004 (24) 15.02.2006 (46) 30.01.2006, Бюл. № 2, 2006 р. (72) Никифорчин Григорій Миколайович, Клапків Михайло Дмитрович, Посувайло Володимир Миколайович, Мерцало Іванна Павлівна (73) ФІЗИКО-МЕХАНІЧНИЙ ІНСТИТУТ ІМ. Г.В. КАРПЕНКА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК 3 12333 4 Визначали: катодного та анодного струмів, які дорівнювали 0,7...1,5. При оксидуванні за густин струму менших - мікротвердість ( H ) анодно-іскрового покніж 17А/дм2 не запалювалась іскра. Тобто, енергія риття на магнієвих сплавах за допомогою мікротдля утворення мікроіскрових каналів була недовердометра ПМТ-3 (ГОСТ 9450-74); статня. При густині струму 27А/дм2 проходив про- фазовий склад анодно-іскрового покриття бій синтезованого оксидного покриття та сповільрентгенофазовим аналізом за допомогою дифракнення його росту, а при густинах струму, вищих тометра ДРОН 2, за CuK випромінення. Запис ніж 27А/дм2 - оплавлення покриття аж до руйнування матеріалу основи. В оксидних покриттях, інформації здійснювали на паперову стрічку. Іденодержаних за границями пропонованих режимів тифікували фази за таблицями картотеки ICPDSзменшується вміст кристалічного MgO та на ASTM. Об'ємне співвідношення між фазами роз300...600кГ/мм2 знижується його мікротвердість. раховували за інтегральною інтенсивністю дифраУмови одержання оксидного покриття та його кційних ліній. властивості занесені в таблицю. Приклади. Оксидування магнієвих сплавів проводили при густинах струму 17...26А/дм2 та за співвідношень Таблиця Умови одержання оксидного покриття, його мікротвердість та % вміст MgO H , кГ/мм Приклад (№) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Ік/Іа 0,75 1,50 1,55 0,70 1,20 1,00 1,20 1,50 0,75 1,50 1,55 1,55 2 і, А/дм 17 17 17 18 18 20 20 20 25 25 25 26 MA2-1 520 600 580 680 1000 960 1000 1000 980 520 Сплав MA-18 600 980 720 980 700 510 Як видно з одержаних даних, запропонований спосіб дає можливість одержати оксидне покриття Комп’ютерна верстка В. Мацело 2 Вміст MgO в оксидному покритті, % MA-15 450 490 470 920 1060 1080 800 1000 660 490 MA2-1 50 60 51 63 72 68 70 71 69 51 Сплав MA-18 62 70 67 69 63 50 MA-15 52 59 54 67 71 72 68 70 59 48 на сплавах магнію з вищою мікротвердістю, ніж покриття, одержані відомим способом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
