Тяговий привід локомотива
Номер патенту: 19300
Опубліковано: 15.12.2006
Автори: Клименко Ірина Володимирівна, Панасенко Віталій Якович
Формула / Реферат
Тяговий привід локомотива, який складається з двох кососиметрично змонтованих на рамі двовісного візка електродвигунів, через двоступінчасті редуктори зв'язаних з відповідною колісною парою, ведучої та проміжної шестерень, які знаходяться між собою в зачепленні, та веденої шестірні, закріпленої на осі колісної пари візка, який відрізняється тим, що осі проміжної та веденої шестерень розташовані на одній вертикальній осі.
Текст

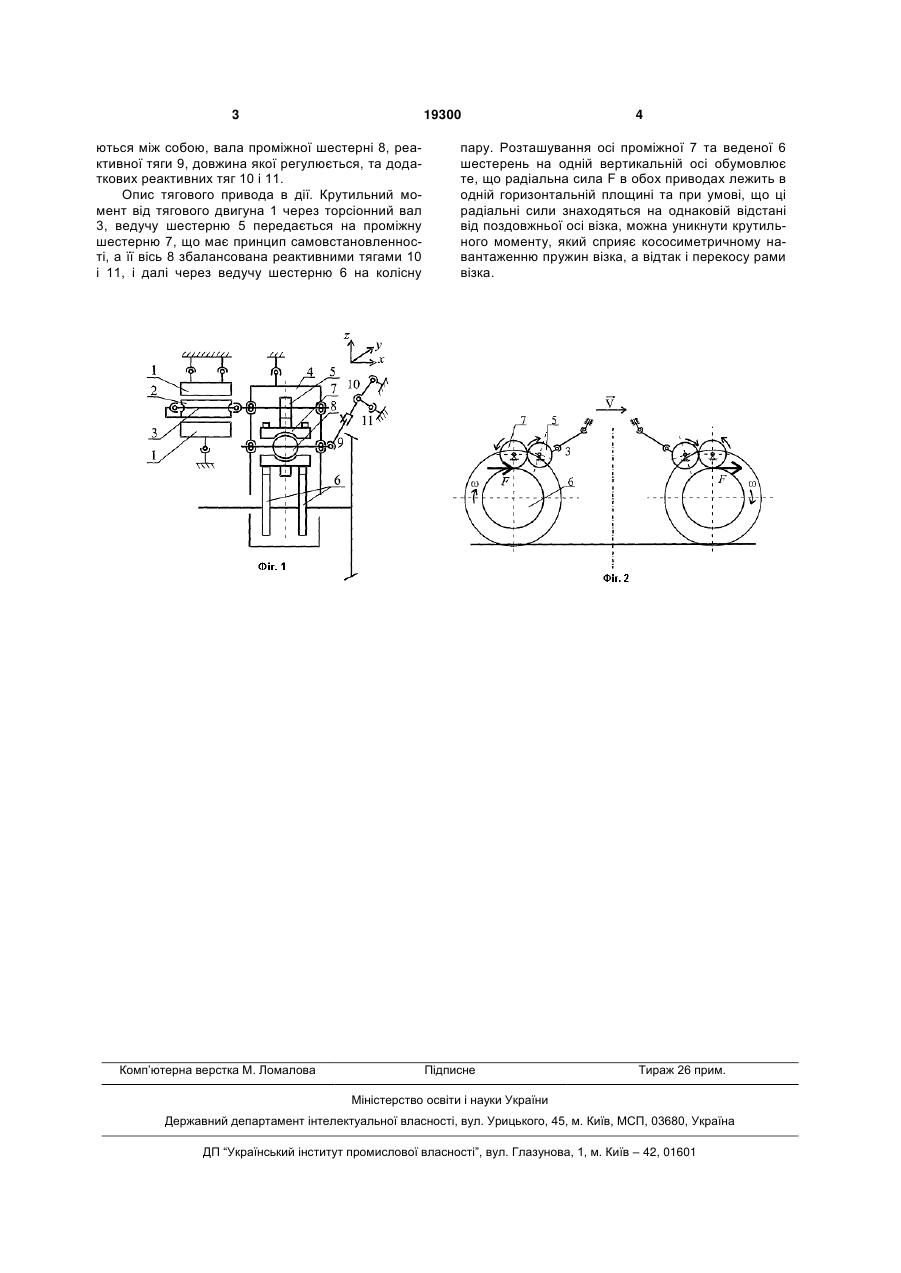

Тяговий привід локомотива, який складається з двох кососиметрично змонтованих на рамі двовісного візка електродвигунів, через двоступінчасті редуктори зв'язаних з відповідною колісною парою, ведучої та проміжної шестерень, які знаходяться між собою в зачепленні, та веденої шестірні, закріпленої на осі колісної пари візка, який відрізняється тим, що осі проміжної та веденої шестерень розташовані на одній вертикальній осі. (19) (21) u200606084 (22) 01.06.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. №12, 2006р. (72) Панасенко Віталій Якович, Клименко Ірина Володимирівна (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА 3 19300 ються між собою, вала проміжної шестерні 8, реактивної тяги 9, довжина якої регулюється, та додаткових реактивних тяг 10 і 11. Опис тягового привода в дії. Крутильний момент від тягового двигуна 1 через торсіонний вал 3, ведучу шестерню 5 передається на проміжну шестерню 7, що має принцип самовстановленності, а її вісь 8 збалансована реактивними тягами 10 і 11, і далі через ведучу шестерню 6 на колісну Комп’ютерна верстка М. Ломалова 4 пару. Розташування осі проміжної 7 та веденої 6 шестерень на одній вертикальній осі обумовлює те, що радіальна сила F в обох приводах лежить в одній горизонтальній площині та при умові, що ці радіальні сили знаходяться на однаковій відстані від поздовжньої осі візка, можна уникнути крутильного моменту, який сприяє кососиметричному навантаженню пружин візка, а відтак і перекосу рами візка. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
