Hиткоhаправлювач

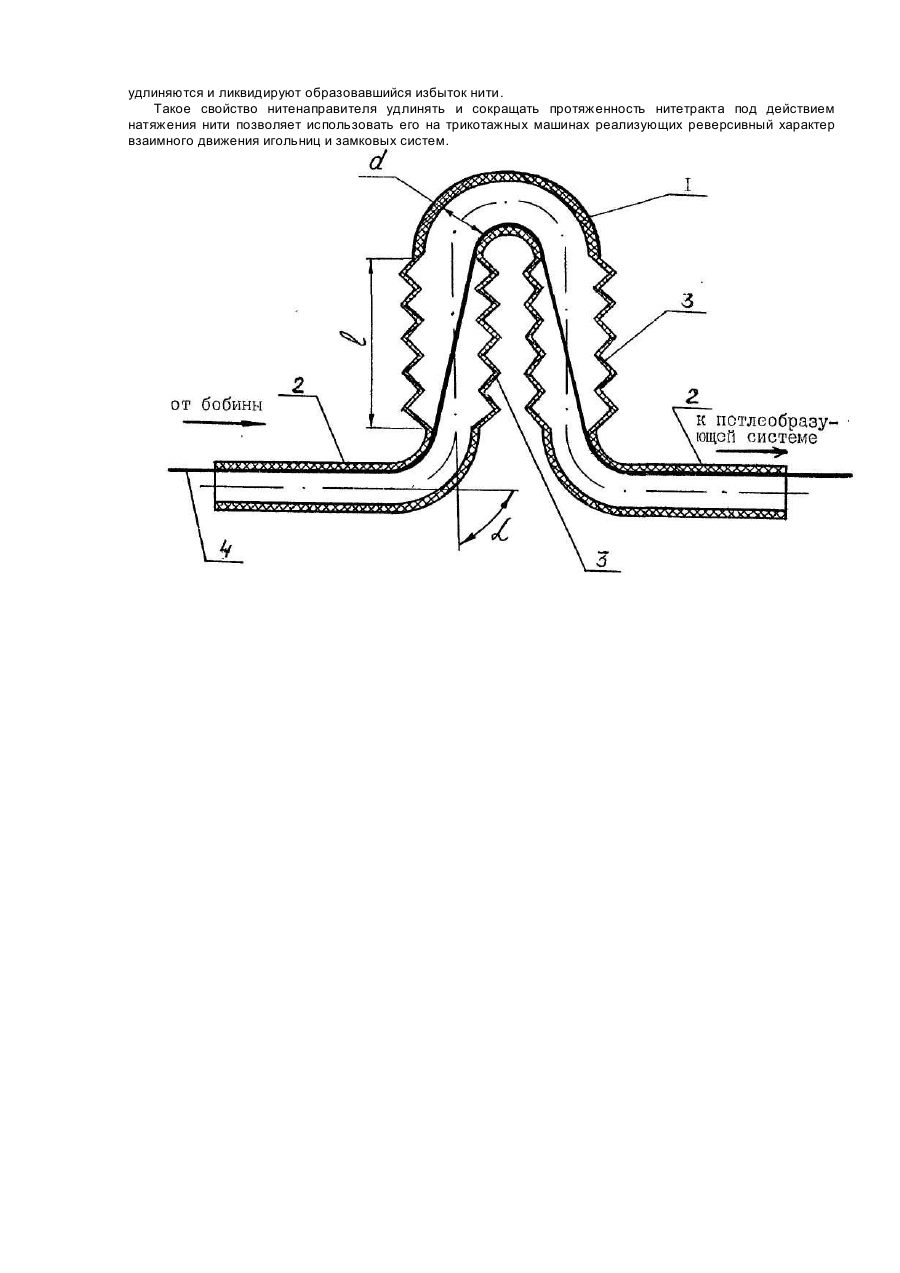

Изобретение относится к области трикотажного машиностроения, а именно к нитеподающим устройствам трикотажных машин. Известен трубчатый нитенаправитель, выполненный в виде цельной изогнутой трубки из синтетического материала, имеющей прямолинейный и криволинейный участки. Наружный диаметр известного трубчатого нитенаправителя постоянен, а внутренний - плавно изменяется по всей длине нитенаправителя таким образом, что внутренняя, направляющая, поверхность нитенаправителя представляет собой равномерно чередующиеся выпуклые по всему периметру и вогнутые участки, Контакт нити с направляющей поверхностью происходит только по выпуклым участкам. Вследствие уменьшения площади контакта уменьшаются и силы трения между нитью и направляющей поверхностью и напряжения в нити [1]. Однако жесткость конструкции известного нитенаправителя не позволяет сгладить колебания натяжения нити, возникающие в процессе работы вязальной машины, например, обусловленные баллонированием нити, что может привести к обрыву нити. Жесткость конструкции известного нитенаправителя не позволяет также компенсировать избыток нити, возникающий при реверсивном взаимном перемещении игольниц и замковых систем, например, на плосковязальных машинах и чулочных автоматах, что ограничивает область применения известного нитенаправителя. Таким образом, в основу предполагаемого изобретения положена задача создать такой нитенаправитель, в котором выполнение криволинейного участка позволило бы придать устройству свойства компенсатора избытка нити и демпфера колебаний натяжения перерабатываемой нити, что позволит расширить область его применения и повысить надежность оборудования. Поставленная задача решается тем, что нитенаправитель, выполненный в виде цельной изогнутой трубки из синтетического материала, имеющей прямолинейный и криволинейный участки, согласно изобретению, имеет, по меньшей мере, один упругий участок повышенной податливости, преимущественно гофрированный, геометрическая ось которого расположена по отношению к геометрической оси при d a > arctg I , где d прилегающего прямолинейного участка трубки под углом, определяемым из соотношения внутренний диаметр, I - длина упругого участка повышенной податливости трубки. Наличие упругих участков повышенной податливости, геометрические оси которых расположены под углом к геометрической оси прилегающего прямолинейного участка, позволяет компенсировать избыток нити, появляющийся в момент изменения направления взаимного перемещения игольницы и замковой системы, путем удлинения указанных упругих участков. При установившемся режиме работы, под действием силы натяжения нити, протяженность упругих участков сокращается. Кроме того, при установившемся режиме работы упругие участки нитенаправителей выполняют роль демпфера колебаний натяжения нити, что способствует снижению напряжений в ее сечениях и, соответственно, снижению обрывности. Компенсирующие и демпфирующие свойства нитенаправителя обеспечиваются деформированием его упругих участков в продольном направлении под действием осевых сил. Возникновение таких сил возможно при определенной взаимной ориентации упругих и жестких (прямолинейный и криволинейный) участков нитенаправителя. Поэтому величина угла между геометрическими осями упругого участка и прилегающим к d a > arctg I , где d - диаметр трубки, I - длина нему прямолинейным участком ограничена соотношением упругого участка. При несоблюдении этого соотношения нитенаправитель потеряет свою работоспособность. Испытаниям подвергался трубчатый нитенаправитель, имеющий следующие конструктивные параметры: Количество упругих участков 2 Внутренний диаметр трубок 10 мм 120 мм Длина упругих участков Коэффициент жесткости упругих участков на сжатие в упругой 1,2мм/Н области деформации Угол между геометрическими осями упругого участка и прилегающего к нему жесткого 5°, 50°, 90° участка (прямолинейного) Испытания проводились на плоской вязальной машине типа ПВКс заправкой хлопчатобумажной нитью 32x2 текс. Использование нитенаправителя позволило полностью компенсировать избыток нити, возникающий в крайних положениях каретки, а также снизить уровень колебания и, соответственно, обрывность нити, подаваемой в вязальную систему на 40-60%. Наиболее эффективно компенсатор работает при значениях угла a равных 90 , при уменьшении угла a эффективность работы компенсатора уменьшается, d a = 5 o ~ arctg I он полностью теряет работоспособность. при На чертеже изображено продольное сечение нитенаправителя. Нитенаправитель состоит из криволинейного участка 1, прямолинейных участков 2 и упругих участков повышенной податливости (гофрированных) 3 с пропущенной через него нитью 4, с углом а между осью упругого участка и осью прилегающего прямолинейного участка. Нитенаправитель работает следующим образом: при установившемся режиме работы машина под действием натяжения нити 4 упругие участки 3 нитенаправителя сжимаются, сокращая свою протяженность вдоль собственных геометрических осей, при этом обладая упругими свойствами они работают как демпферы, снижая обрывность нити. При реверсе взаимного движения игольниц и замковых систем и образовании избытка нити упругие участки 3 нитенаправителя, под действием накопленной потенциальной энергии упругой деформации сжатия, удлиняются и ликвидируют образовавшийся избыток нити. Такое свойство нитенаправителя удлинять и сокращать протяженность нитетракта под действием натяжения нити позволяет использовать его на трикотажных машинах реализующих реверсивный характер взаимного движения игольниц и замковых систем.
