Спосіб виробництва біогумусу в закритих приміщеннях і обладнання для його здійснення
Номер патенту: 25617
Опубліковано: 30.10.1998
Автори: Сенчук Микола Миколайович, Таргоня Василь Сергійович, Островський Віктор Євгенович, Іваненко Іван Миколайович, Ясенецький Володимир Антонович
Формула / Реферат
1. Спосіб виробництва біогумусу в закритих приміщеннях, що реалізовується в спеціальному обладнанні - вермиікубаторі, який відрізняється тим, що вермикультивування проводиться в візках, які завантажуються субстратом, а також заселяються черв'яками з розрахунку 20 - 40г біомаси дощових черв'яків на 1кг субстрату і розміщених ярусами в теплоізоляційних блоках - вермиінкубаторах, причому для економії теплової енергії в холодний період року вермиінкубатори установлюються в приміщенні, розділеному на три частини, опалення приміщення проводиться в двох крайніх частинах, де проходить операція завантаження візків субстратом, а підтримування температури в вермиінкубаторі проводиться за рахунок вентилювання теплого повітря з цих приміщень в вермиінкубатор.
2. Спосіб за п.1, який відрізняється тим, що для ефективного використання об'єму візка, а також поліпшення життєдіяльності черв'яків, з періодом проходження візка по нижньому ярусу секції на протилежну сторону проводиться дозавантаження візка свіжим субстратом.

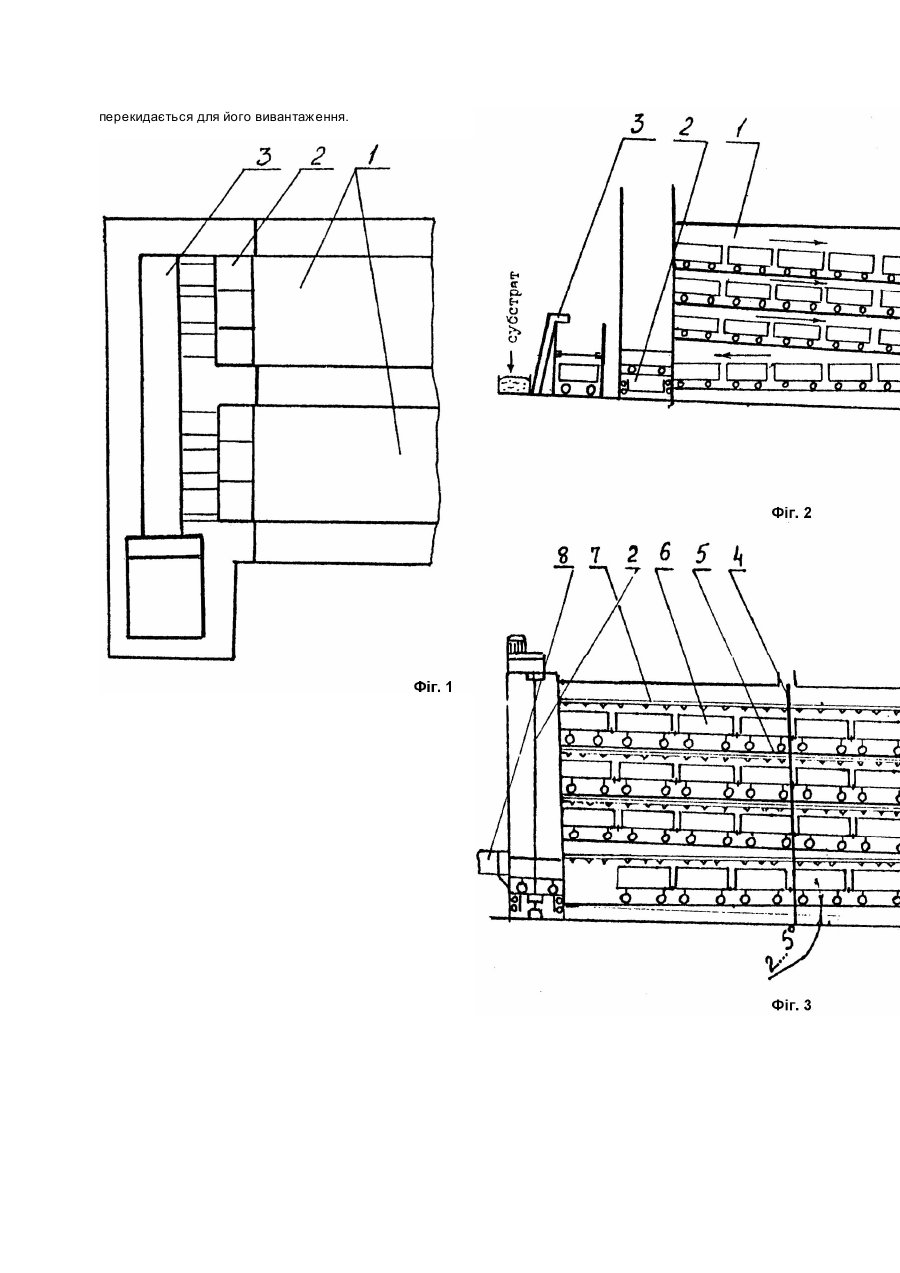

3. Обладнання для одержання біогумусу в закритих приміщеннях, що складається із вермиінкубатора, приймача субстрату і завантажувача візків, яке відрізняється тим, що в теплоізоляційному просторі - вермиінкубаторі, розміщено 1 - 3 секції, які складаються з рами, на яких розміщені доріжки для пересування візків під кутом нахилу до горизонтальної площини 2 - 5° для зменшення сили опору пересуванню.
4. Обладнання за п.3, яке відрізняється тим, що візки виготовлені з плоского корозійностійкого матеріалу, на якому знаходяться не менше 50 отворів діаметром 5 - 10мм на 1м2 площі його поверхні.
5. Обладнання за п.3, яке відрізняється тим, що над візками розміщено поливальний пристрій, який крапельним методом забезпечує вологість субстрату 70 - 80%.
6. Обладнання за п.3, яке відрізняється тим, що один із навантажувачів, який знімає візки з дозрілим вермикомпостом, обладнаний пристроєм для перекидання візків з метою їх вивантаження.
Текст
Винахід відноситься до способів одержання біогумусу, методом штучного вирощування дощових черв'яків в закритих приміщеннях. У відомих способах виробництва біогумусу в закритих приміщеннях черв'яків вирощують в буртах шириною до 1,5м і высотою 0,4м. Формування таких буртів проводиться пошарово. Спочатку створюється бурт з субстрату (корм для черв'яків) шириною 1,5м і висотою 0,2м і заселяють його черв'яками. Через кожних 7 діб черв'яків підкормлюють, додаючи субстрат на поверхню бурта товщиною 0,05 - 0,1м. Для підтримання вологості субстрату 70 - 80% бурти періодично поливають. Після поїдання черв'яками субстрату створюється цінне добриво - біогумус. Описаний спосіб неекономічний, він дозволяє використовувати тільки не більше 5% корисного об'єму приміщення, Більш економічним способом, який використовується для одержання біогумусу в закритих приміщеннях є розведення дощових черв'яків в спеціальних ящиках, розміщених на стелажах. Так пристрій для вирощування дощових черв'яків (Патент Росії №2028787, кл. A01K67/033), який складається з червоводні з ємкостями для розведення черв'яків, засобами для завантажування і розвантажування, зволожувача поживного середовища, камери для відділення черв'яків від компосту і забезпечено конвеєрною системою в вигляді декількох рельсових доріжок, закольцованих однією лінією. Недоліком вищеприведених способів, і технічних засобів є те, що в холодний період року необхідно опалювати весь об'єм використовуваного приміщення, що приводить до значних енергетичних витрат. Завданням, поставленим перед винаходом, є створення такого способу, який був би більш економічним і більш ефективним за рахунок створення температурних умов вирощування черв'яків, а також більш ефективного використання корисного об'єму приміщення, зменшення трудоємкості процесу. Поставлена задача вирішується тим, що при здійсненні способа одержання біогумусу з субстрату в закритих приміщеннях використовується поточна блочна система вермикультивування, включаючи механізоване завантаження субстратом рухомих візків, переміщення візків, механізоване знімання їх і вивантаження червокомпосту для дальнійшої переробки. Нахил доріжок в напрямку руху візків дає можливість зменшувати силу, необхідну для переміщення візка по доріжці. Для цього необхідно, щоб кут нахилу був меншим від кута опору пересування візка по доріжці і становить 2 - 5° до горизонтальної площини. З точки зору ефективності процесу доцільно, щоб візки, які знаходяться на доріжках були розміщені в вигляді три, чотири ярусних блоків вермиінкубаторів, які теплоізольовані від навколишнього середовища, приміщення. Внутрішній обігрів блоків проводиться методом подачі теплого повітря. Будівля, де розміщені блоки, розділяється на три частини (фіг.1). В холодний період року опалення проводять в секціях приміщення, де проводиться завантаження і розвантаження ящиків субстратом. Це дає можливість економити до 40% теплової енергії, яку необхідно затратити на опалення цілого приміщення. Для підвищення економічності процесу вермикультивування субстрат завантажують в візок, куди заселяють черв'яків (20г біомаси черв'яків в розрахунку на один кг субстрату). Візки рухаються по нижньому ярусу в напрямку, показаному стрілкою на фіг.2. Характерним є те, що в процесі руху візка по нижній доріжці, субстрат який знаходиться в візку, при поїданні його черв'яками зменшується в об'ємі 1,5 - 2 рази. Тому для підвищення ефективності використання корисного об'єму візка на протилежному кінці доріжки нижнього ярусу візок довантажують субстратом, проводиться підкормка черв'яків. На доданому кресленні схематично представлено: схема розміщення блоків (вермиінкубаторів) в приміщенні (фіг.1), технологічна лінія (фіг.2), секція блоку вермиінкубатора (фіг.3), на прикладі роботи яких буде показано роботоздатність і ефективність запропонованого способу і обладнання. Технологічна лінія виробництва біогумусу (фіг.1, 2) складається з блока вермиінкубатора 1, з двох сторін якого розміщені завантажувачі візків з субстратом 2, а також приймачі субстрату 3, які мають завантажувальні пристрої для завантаження візків субстратом. Блок вермиінкубатора представляє теплоізоляційний простір, в якому знаходяться 1 3 секції. Секція (фіг.3) складається з рами 4, до якої вмонтовані доріжки 5, які нахилені під кутом 2 - 5° до горизонтальної площини в напрямку руху візків. На вищевказаних доріжках знаходяться візки 6, які з'єднуються між собою. Доріжки з візками складають яруси. По обі сторони секції розміщені навантажувачі візків 2. Для підтримання вологості 70 - 80% над візками установлена система крапельного поливу 7. Кожний блок комплектується пультом управління та гідроприводом 8. Субстрат завозиться в приймачі субстрату 3. Звідси він по мірі використання завантажується в завантажувальний пристрій. Завантажувальний пристрій завантажує візок субстратом, а також заселяє субстрат черв'яками біомаса, яких складає в візку 20 - 40г в розрахунку на 1кг субстрату. Візок подається на нижній ярус секції вермиінкубатора. Після проходження візка з субстратом на протилежну сторону секції він дозавантажується свіжим субстратом. Після чого візок поступає на навантажувач візків 2. З допомогою навантажувача візок поступає на відповідний ярус, де вивільнилося місце. В цей момент на протилежній стороні з ярусу секції зійде і потрапить на навантажувач візок з дозрілим вермикомпостом. Конструкція навантажувача дає можливість вивільняти візки від вермикомпосту в приймальний бункер, звідки подається на його переробку в товарний біогумус, або пряме використання. Для аерування субстрату з плоского матеріалу, на якому знаходяться не менше 50 отворів Æ5 - 10мм в розрахунку на 1м2 площі поверхні. Вологість вермикомпосту підтримується системою поливу капельним методом. Навантажувач, який знімає візки з дозрілим вермикомпостом, обладнаний пристроєм для перекидання візків, де візок фіксується і перекидається для його вивантаження.
ДивитисяДодаткова інформація
Автори англійськоюYasenetskyi Volodymyr Antonovych, Senchuk Mykola Mykolaiovych, Tarhonia Vasyl Serhiiovych, Ivanenko Ivan Mykolaiovych, Ostrovskyi Viktor Yevhenovych
Автори російськоюЯсенецкий Владимир Антонович, Сенчук Николай Николаевич, Таргоня Василий Сергеевич, Иваненко Иван Николаевич, Островский Виктор Евгеньевич
МПК / Мітки
МПК: A01K 67/033, C05F 9/00
Мітки: обладнання, закритих, приміщеннях, спосіб, здійснення, виробництва, біогумусу
