Спосіб виробництва профілів швелерного типу

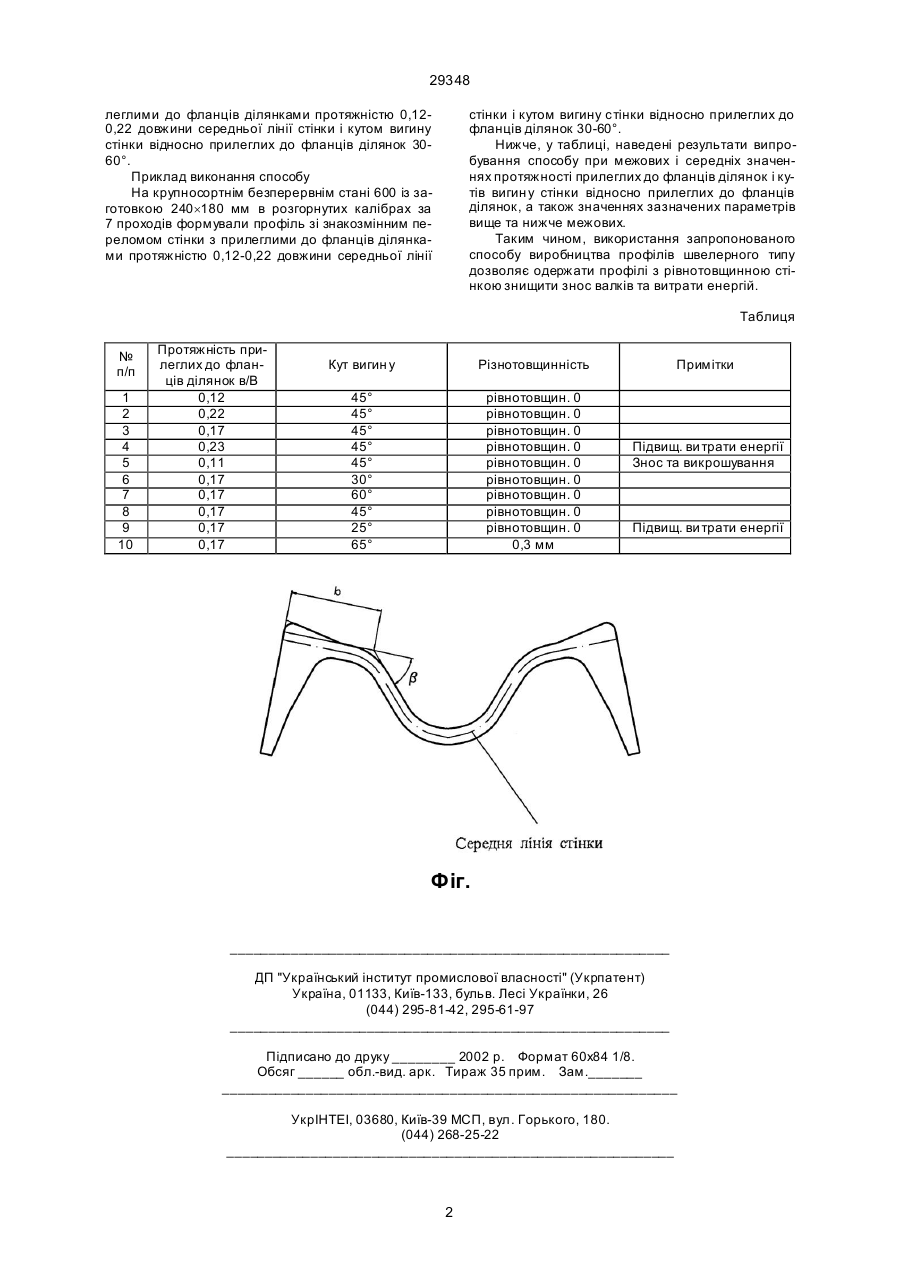

Спосіб виробництва профілів швелерного типу, що містить прокатування у розгорнути х калібрах профілю зі знакозмінним переломом стійки та наступне профілезгинання, що відрізняється тим, що при прокатуванні у розгорнутих калібрах формують профіль з прилеглими до фланців ділянками протяжністю 0,12-0,22 довжини середньої лінії стінки і кутом вигину стійки відносно прилеглих до фланців ділянок 30-60°. (19) (21) 98052757 (22) 27.05.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Луцький Михайло Борисович, Дорожко Іван Кирилович, Чічкан Артур Олексійович, Луценко Віктор Олександрович (73) НАУКОВО-ВИРОБНИЧЕ ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ДОНІКС", ЛУЦЬКИЙ МИХАЙЛО БОРИСОВИЧ, ДОРОЖКО 29348 леглими до фланців ділянками протяжністю 0,120,22 довжини середньої лінії стінки і кутом вигину стінки відносно прилеглих до фланців ділянок 3060°. Приклад виконання способу На крупносортнім безперервнім стані 600 із заготовкою 240´180 мм в розгорнутих калібрах за 7 проходів формували профіль зі знакозмінним переломом стінки з прилеглими до фланців ділянками протяжністю 0,12-0,22 довжини середньої лінії стінки і кутом вигину стінки відносно прилеглих до фланців ділянок 30-60°. Нижче, у таблиці, наведені результати випробування способу при межових і середніх значеннях протяжності прилеглих до фланців ділянок і кутів вигин у стінки відносно прилеглих до фланців ділянок, а також значеннях зазначених параметрів вище та нижче межових. Таким чином, використання запропонованого способу виробництва профілів швелерного типу дозволяє одержати профілі з рівнотовщинною стінкою знищити знос валків та витрати енергій. Таблиця № п/п 1 2 3 4 5 6 7 8 9 10 Протяжність прилеглих до фланців ділянок в/В 0,12 0,22 0,17 0,23 0,11 0,17 0,17 0,17 0,17 0,17 Кут вигин у Різнотовщинність 45° 45° 45° 45° 45° 30° 60° 45° 25° 65° рівнотовщин. 0 рівнотовщин. 0 рівнотовщин. 0 рівнотовщин. 0 рівнотовщин. 0 рівнотовщин. 0 рівнотовщин. 0 рівнотовщин. 0 рівнотовщин. 0 0,3 мм Примітки Підвищ. ви трати енергії Знос та викрошування Підвищ. ви трати енергії Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
