Вимірювальний перетворювач для спірометричних досліджень, що містить трубку, яка звужується в середній частині, причому з однієї сторони трубки закріплений вихроутворювач, з іншої - вихровипрямляч, між вихроутворювачем і вихровипрямлячем розташована вісь, на якій посаджена чотирилопатева турбінка, який відрізняється тим, що кут закручування лопатей вихроутворювача збільшується від 30° до 80° і відповідно вихровипрямляча зменшується від 80° до 30°.

Текст

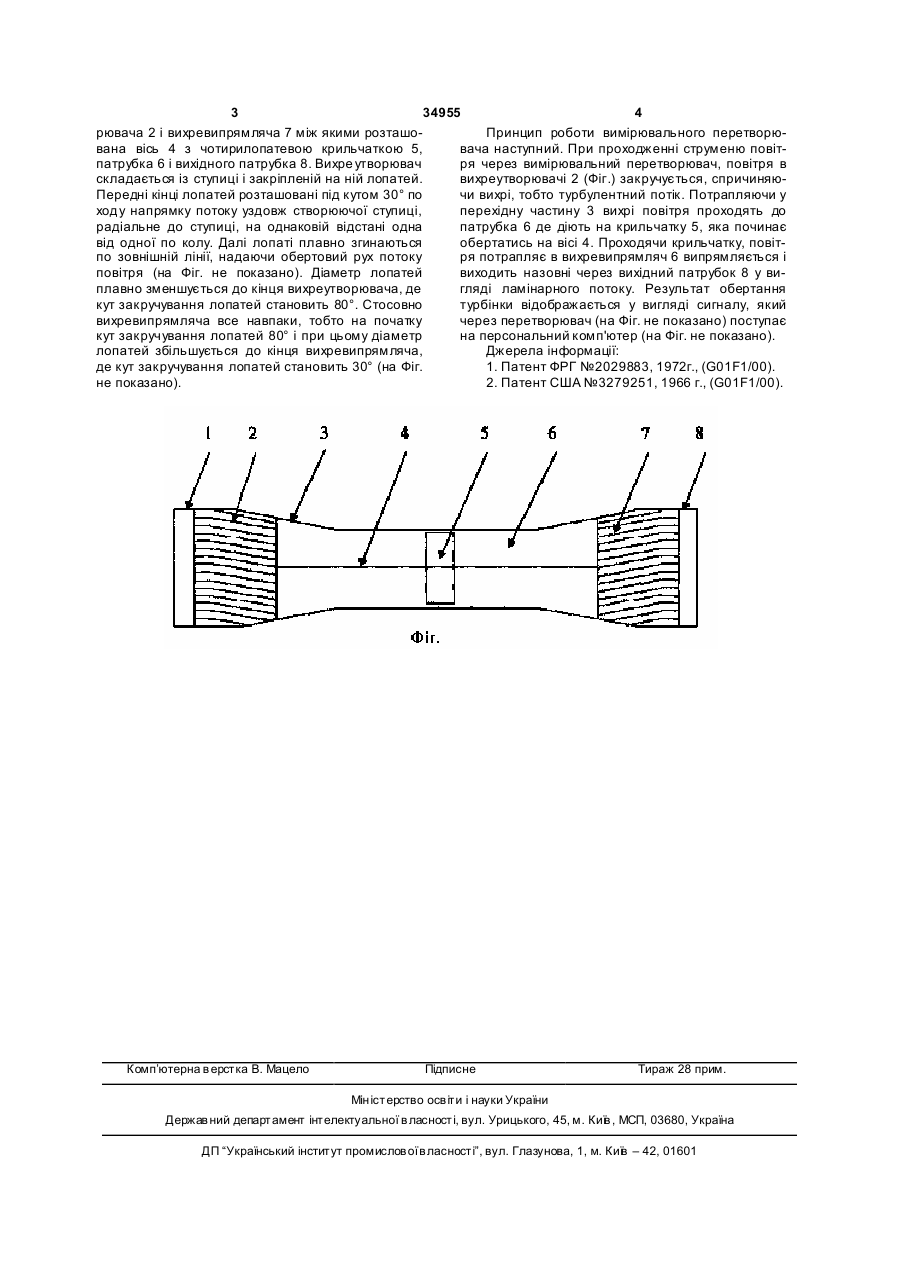

Вимірювальний перетворювач для спірометричних досліджень, що містить трубку, яка звужується в середній частині, причому з однієї сторони трубки закріплений вихроутворювач, з іншої - вихровипрямляч, між вихроутворювачем і вихровипрямлячем розташована вісь, на якій посаджена чотирилопатева турбінка, який відрізняється тим, що кут закручування лопатей вихроутворювача збільшується від 30° до 80° і відповідно вихровипрямляча зменшується від 80° до 30°. (19) (21) u200804638 (22) 10.04.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) КОРОБКО ІВАН ВАСИЛЬОВИЧ, U A, КУЗЬМЕНКО ПАВЕЛ КОСТАНТИНОВИЧ, U A, ЖУРБЕНКО ЛЮБОВ ПЕТРІВНА, UA, ЮРЧЕНКО ОЛЕКС АНДР ВІКТОРОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 34955 4 рювача 2 і вихревипрямляча 7 між якими розташоПринцип роботи вимірювального перетворювана вісь 4 з чотирилопатевою крильчаткою 5, вача наступний. При проходженні струменю повітпатрубка 6 і вихідного патрубка 8. Вихре утворювач ря через вимірювальний перетворювач, повітря в складається із ступиці і закріпленій на ній лопатей. вихреутворювачі 2 (Фіг.) закручується, спричиняюПередні кінці лопатей розташовані під кутом 30° по чи вихрі, тобто турбулентний потік. Потрапляючи у ходу напрямку потоку уздовж створюючої ступиці, перехідну частину 3 вихрі повітря проходять до радіальне до ступиці, на однаковій відстані одна патрубка 6 де діють на крильчатку 5, яка починає від одної по колу. Далі лопаті плавно згинаються обертатись на вісі 4. Проходячи крильчатку, повітпо зовнішній лінії, надаючи обертовий рух потоку ря потрапляє в вихревипрямляч 6 випрямляється і повітря (на Фіг. не показано). Діаметр лопатей виходить назовні через вихідний патрубок 8 у виплавно зменшується до кінця вихреутворювача, де гляді ламінарного потоку. Результат обертання кут закручування лопатей становить 80°. Стосовно турбінки відображається у вигляді сигналу, який вихревипрямляча все навпаки, тобто на початку через перетворювач (на Фіг. не показано) поступає кут закручування лопатей 80° і при цьому діаметр на персональний комп'ютер (на Фіг. не показано). лопатей збільшується до кінця вихревипрямляча, Джерела інформації: де кут закручування лопатей становить 30° (на Фіг. 1. Патент ФРГ №2029883, 1972г., (G01F1/00). не показано). 2. Патент США №3279251, 1966 г., (G01F1/00). Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Measuring transformer for spirometric investigations

Автори англійською

Korobko Ivan Vasyliovych, Kuzmenko Pavlo Kostiantynovych, Zhurbenko Liubov Petrivna, Yurchenko Oleksandr Viktorovych

Назва патенту російською

Измерительный преобразователь для спирометрических исследований

Автори російською

Коробко Иван Васильевич, Кузьменко Павел Константинович, Журбенко Любовь Петровна, Юрченко Александр Викторович

МПК / Мітки

МПК: G01F 1/00

Мітки: вимірювальний, перетворювач, спірометричних, досліджень
