Спосіб виготовлення динасових вогнетривких виробів

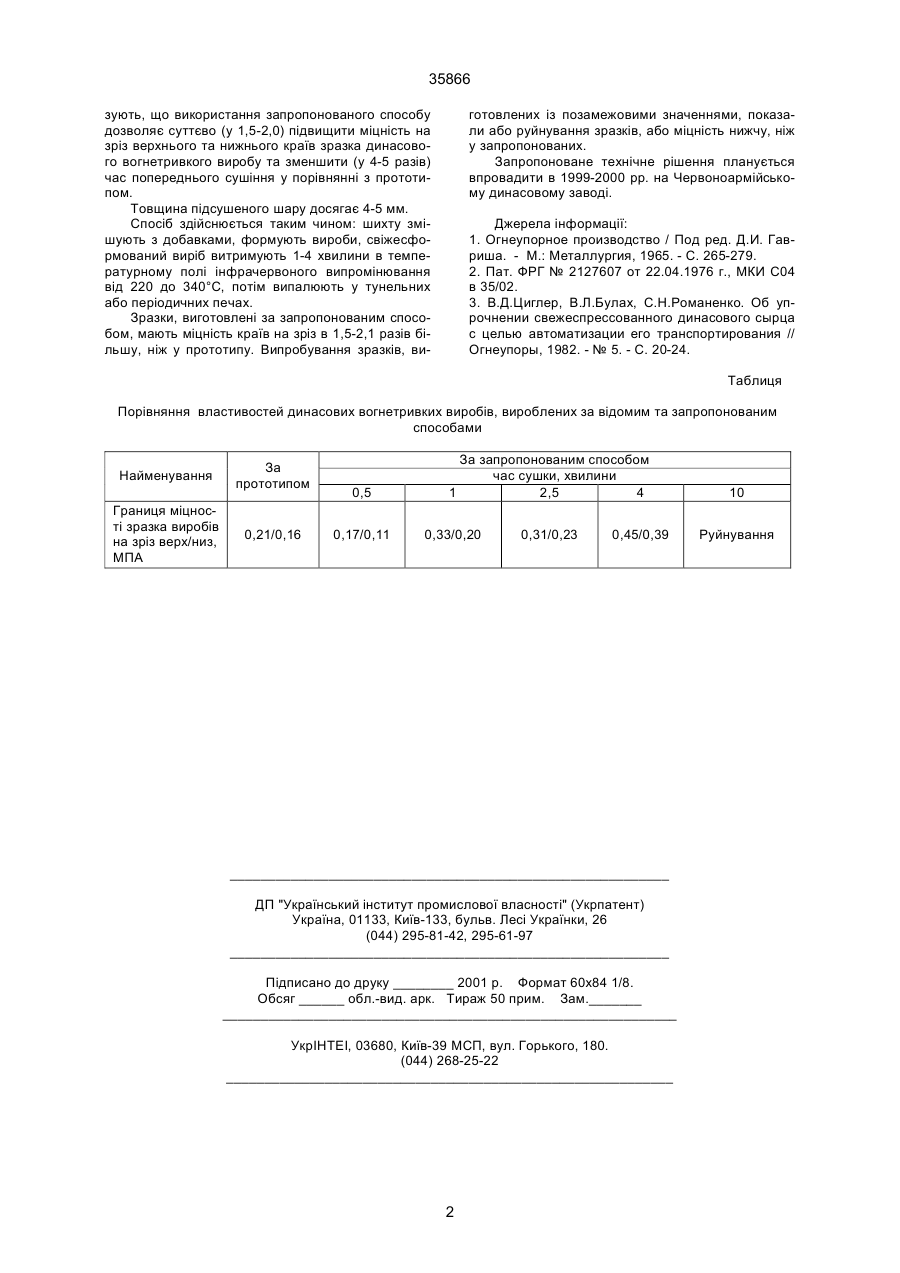

Спосіб виготовлення динасових вогнетривких виробів, який містить у собі підготовку шихти, її змішування із зміцнюючими та мінералізуючими додатками, формування, короткочасне попереднє сушіння та випал виробів, який відрізняється тим, що короткочасне попереднє сушіння свіжеформованих динасових виробів проводять під впливом інфрачервоного випромінювання протягом 1-4 хвилин, підтримуючи при цьому температуру оточення у діапазоні 220-340 градусів за Цельсієм. (19) (21) 99010323 (22) 21.01.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Глибовський Сергій Олегович, Мартиненко Сергій Валерійович, Серков Олександр Анатолійович (73) Харківський державний політехнічний університет 35866 зують, що використання запропонованого способу дозволяє суттєво (у 1,5-2,0) підвищити міцність на зріз верхнього та нижнього країв зразка динасового вогнетривкого виробу та зменшити (у 4-5 разів) час попереднього сушіння у порівнянні з прототипом. Товщина підсушеного шару досягає 4-5 мм. Спосіб здійснюється таким чином: шихту змішують з добавками, формують вироби, свіжесформований виріб витримують 1-4 хвилини в температурному полі інфрачервоного випромінювання від 220 до 340°С, потім випалюють у тунельних або періодичних печах. Зразки, виготовлені за запропонованим способом, мають міцність країв на зріз в 1,5-2,1 разів більшу, ніж у прототипу. Випробування зразків, ви готовлених із позамежовими значеннями, показали або руйнування зразків, або міцність нижчу, ніж у запропонованих. Запропоноване технічне рішення планується впровадити в 1999-2000 рр. на Червоноармійському динасовому заводі. Джерела інформації: 1. Огнеупорное производство / Под ред. Д.И. Гавриша. - М.: Металлургия, 1965. - С. 265-279. 2. Пат. ФРГ № 2127607 от 22.04.1976 г., МКИ С04 в 35/02. 3. В.Д.Циглер, В.Л.Булах, С.Н.Романенко. Об упрочнении свежеспрессованного динасового сырца с целью автоматизации его транспортирования // Огнеупоры, 1982. - № 5. - С. 20-24. Таблиця Порівняння властивостей динасових вогнетривких виробів, вироблених за відомим та запропонованим способами Найменування Границя міцності зразка виробів на зріз верх/низ, МПА За прототипом 0,21/0,16 0,5 0,17/0,11 За запропонованим способом час сушки, хвилини 1 2,5 4 0,33/0,20 0,31/0,23 0,45/0,39 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2 10 Руйнування
