Низькоомний резистивний матеріал

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 43677

Опубліковано: 25.08.2009

Автори: Вікулін Іван Михайлович, Корецький Валерій Миколайович, Сидорець Ростислав Григорович, Риптік Парасковія Афанасіївна, Смирнов Анатолій Миколайович

Завантажити PDF файл.

Формула / Реферат

1. Низькоомний резистивний матеріал, що містить провідну фазу на основі рутенату свинцю, склозв'язку й органічне сполучне, який відрізняється тим, що він додатково містить порошок паладію й срібла при наступних співвідношеннях компонентів, мас. %:

рутенат свинцю

6-10

склозв'язка

35-40

порошок паладію

2-6

срібло

15-25

органічне сполучне

решта.

2. Низькоомний матеріал за п. 1, який відрізняється тим, що містить як склозв'язку свинцевоборокадмієве скло, класифіковане до розмірів 1-3 мкм.

Текст

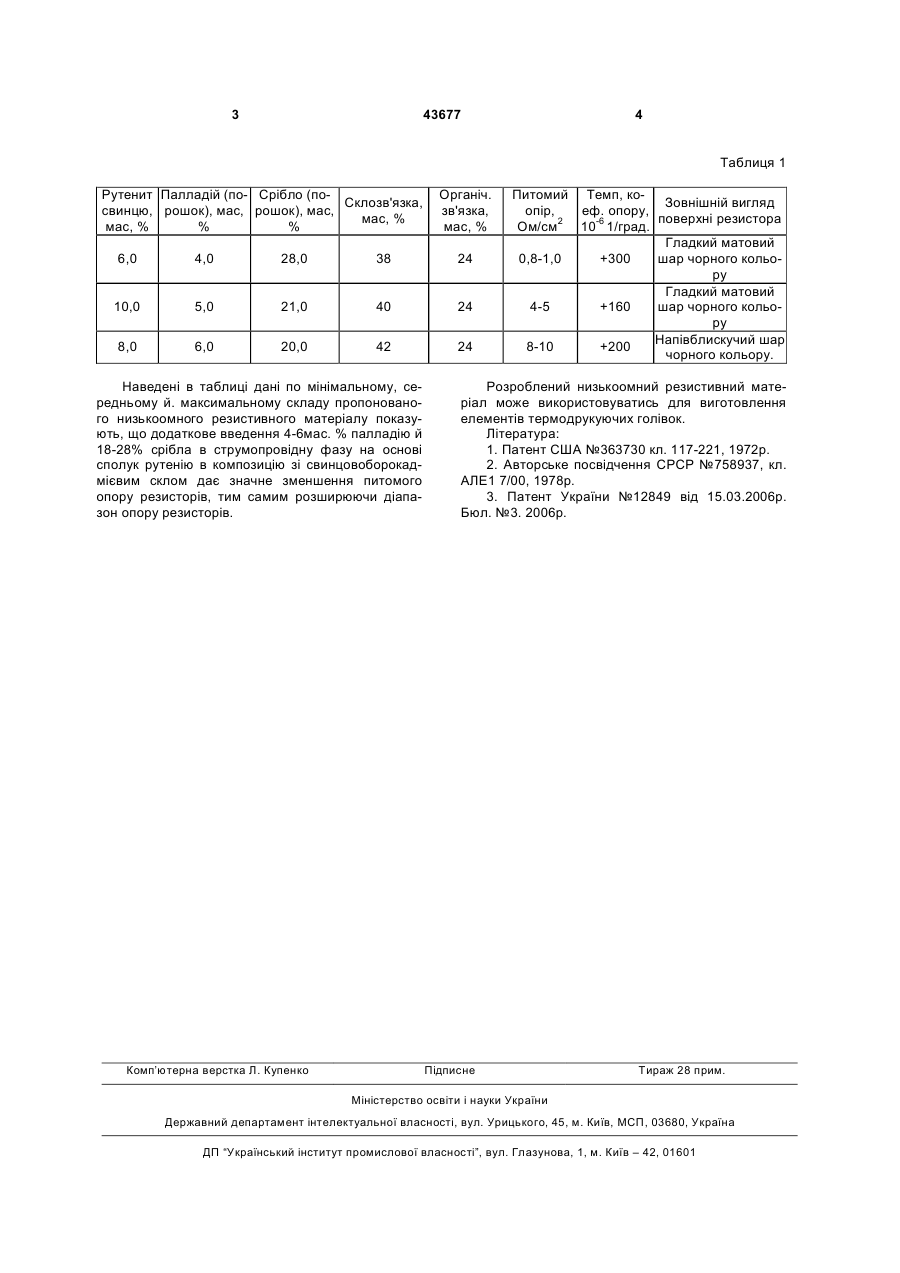

1. Низькоомний резистивний матеріал, що містить провідну фазу на основі рутенату свинцю, 3 43677 4 Таблиця 1 Рутенит Палладій (по- Срібло (поСклозв'язка, свинцю, рошок), мас, рошок), мас, мас, % мас, % % % Органіч. зв'язка, мас, % 6,0 4,0 28,0 38 24 10,0 5,0 21,0 40 24 8,0 6,0 20,0 42 24 Наведені в таблиці дані по мінімальному, середньому й. максимальному складу пропонованого низькоомного резистивного матеріалу показують, що додаткове введення 4-6мас. % палладію й 18-28% срібла в струмопровідну фазу на основі сполук рутенію в композицію зі свинцовоборокадмієвим склом дає значне зменшення питомого опору резисторів, тим самим розширюючи діапазон опору резисторів. Комп’ютерна верстка Л. Купенко Питомий Темп, коЗовнішній вигляд опір, еф. опору, поверхні резистора 2 -6 Ом/см 10 1/град. Гладкий матовий 0,8-1,0 +300 шар чорного кольору Гладкий матовий 4-5 +160 шар чорного кольору Напівблискучий шар 8-10 +200 чорного кольору. Розроблений низькоомний резистивний матеріал може використовуватись для виготовлення елементів термодрукуючих голівок. Література: 1. Патент США №363730 кл. 117-221, 1972р. 2. Авторське посвідчення СРСР №758937, кл. АЛЕ1 7/00, 1978р. 3. Патент України №12849 від 15.03.2006р. Бюл. №3. 2006р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Low-resistance material

Автори англійською

Vikulin Ivan Mykhailovych, Sydorets Rostyslav Hryhorovych, Koretskyi Valerii Mykolaiovych, Smirnov Anatolii Mykolaiovych, Ryptik Paraskoviia Afanasiivna

Назва патенту російською

Низкоомный резистивный материал

Автори російською

Викулин Иван Михайлович, Сидорец Ростислав Григорьевич, Корецкий Валерий Николаевич, Смирнов Анатолий Николаевич, Рыптик Прасковья Афанасьевна
