Спосіб одержання провідних наноструктур
Номер патенту: 45130
Опубліковано: 26.10.2009
Автори: Камарчук Геннадій Васильович, Поспєлов Олександр Петрович, Александров Юрій Леонідович, Пилипенко Олексій Іванович
Формула / Реферат
Спосіб одержання провідних наноструктур, що включає зустрічне переміщення електродів, один з яких загострений у вигляді голки, до виникнення між ними електричного контакту, причому після появи контакту його механічно переривають, а в область контакту вводять електроліт, що містить іони того ж металу, з якого виготовлені електроди, з добавкою іммобілізуючого агента, після витримки електроліту впродовж 20-30 хв. з моменту внесення іммобілізуючого агента між електродами пропускають струм силою 1-500 мкА і реєструють опір системи в процесі автоколивань, в момент різкого падіння опору системи струм відключають, який відрізняється тим, що до електроліту додають гігроскопічну сіль у кількості 0,5-3,0 моль/дм3.
Текст

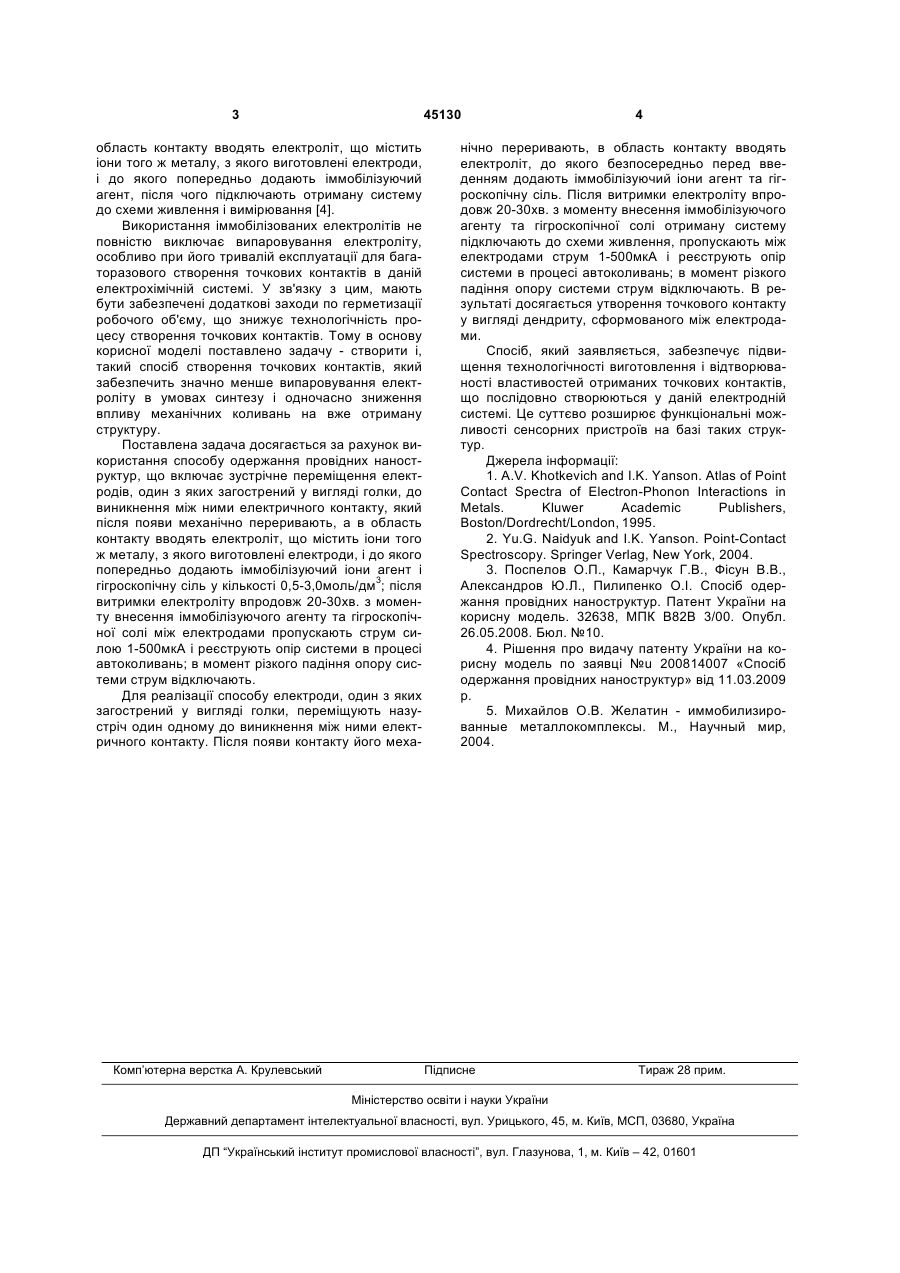

Спосіб одержання провідних наноструктур, що включає зустрічне переміщення електродів, один з яких загострений у вигляді голки, до виникнення 3 45130 область контакту вводять електроліт, що містить іони того ж металу, з якого виготовлені електроди, і до якого попередньо додають іммобілізуючий агент, після чого підключають отриману систему до схеми живлення і вимірювання [4]. Використання іммобілізованих електролітів не повністю виключає випаровування електроліту, особливо при його тривалій експлуатації для багаторазового створення точкових контактів в даній електрохімічній системі. У зв'язку з цим, мають бути забезпечені додаткові заходи по герметизації робочого об'єму, що знижує технологічність процесу створення точкових контактів. Тому в основу корисної моделі поставлено задачу - створити і, такий спосіб створення точкових контактів, який забезпечить значно менше випаровування електроліту в умовах синтезу і одночасно зниження впливу механічних коливань на вже отриману структуру. Поставлена задача досягається за рахунок використання способу одержання провідних наноструктур, що включає зустрічне переміщення електродів, один з яких загострений у вигляді голки, до виникнення між ними електричного контакту, який після появи механічно переривають, а в область контакту вводять електроліт, що містить іони того ж металу, з якого виготовлені електроди, і до якого попередньо додають іммобілізуючий іони агент і 3 гігроскопічну сіль у кількості 0,5-3,0моль/дм ; після витримки електроліту впродовж 20-30хв. з моменту внесення іммобілізуючого агенту та гігроскопічної солі між електродами пропускають струм силою 1-500мкА і реєструють опір системи в процесі автоколивань; в момент різкого падіння опору системи струм відключають. Для реалізації способу електроди, один з яких загострений у вигляді голки, переміщують назустріч один одному до виникнення між ними електричного контакту. Після появи контакту його меха Комп’ютерна верстка А. Крулевський 4 нічно переривають, в область контакту вводять електроліт, до якого безпосередньо перед введенням додають іммобілізуючий іони агент та гігроскопічну сіль. Після витримки електроліту впродовж 20-30хв. з моменту внесення іммобілізуючого агенту та гігроскопічної солі отриману систему підключають до схеми живлення, пропускають між електродами струм 1-500мкА і реєструють опір системи в процесі автоколивань; в момент різкого падіння опору системи струм відключають. В результаті досягається утворення точкового контакту у вигляді дендриту, сформованого між електродами. Спосіб, який заявляється, забезпечує підвищення технологічності виготовлення і відтворюваності властивостей отриманих точкових контактів, що послідовно створюються у даній електродній системі. Це суттєво розширює функціональні можливості сенсорних пристроїв на базі таких структур. Джерела інформації: 1. A.V. Khotkevich and I.K. Yanson. Atlas of Point Contact Spectra of Electron-Phonon Interactions in Metals. Kluwer Academic Publishers, Boston/Dordrecht/London, 1995. 2. Yu.G. Naidyuk and I.K. Yanson. Point-Contact Spectroscopy. Springer Verlag, New York, 2004. 3. Поспелов О.П., Камарчук Г.В., Фісун В.В., Александров Ю.Л., Пилипенко О.І. Спосіб одержання провідних наноструктур. Патент України на корисну модель. 32638, МПК В82В 3/00. Опубл. 26.05.2008. Бюл. №10. 4. Рішення про видачу патенту України на корисну модель по заявці №u 200814007 «Спосіб одержання провідних наноструктур» від 11.03.2009 р. 5. Михайлов О.В. Желатин - иммобилизированные металлокомплексы. М., Научный мир, 2004. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing conducting nanostructures
Автори англійськоюPospielov Oleksandr Petrovych, Pylypenko Oleksii Ivanovych, Aleksandrov Yurii Leonidovych, Kamarchuk Hennadii Vasyliovych
Назва патенту російськоюСпособ получения проводящих наноструктур
Автори російськоюПоспелов Александр Петрович, Пилипенко Алексей Иванович, Александров Юрий Леонидович, Камарчук Геннадий Васильевич
МПК / Мітки
МПК: B82B 3/00
Мітки: провідних, спосіб, одержання, наноструктур
