Установка для приготування емульсії

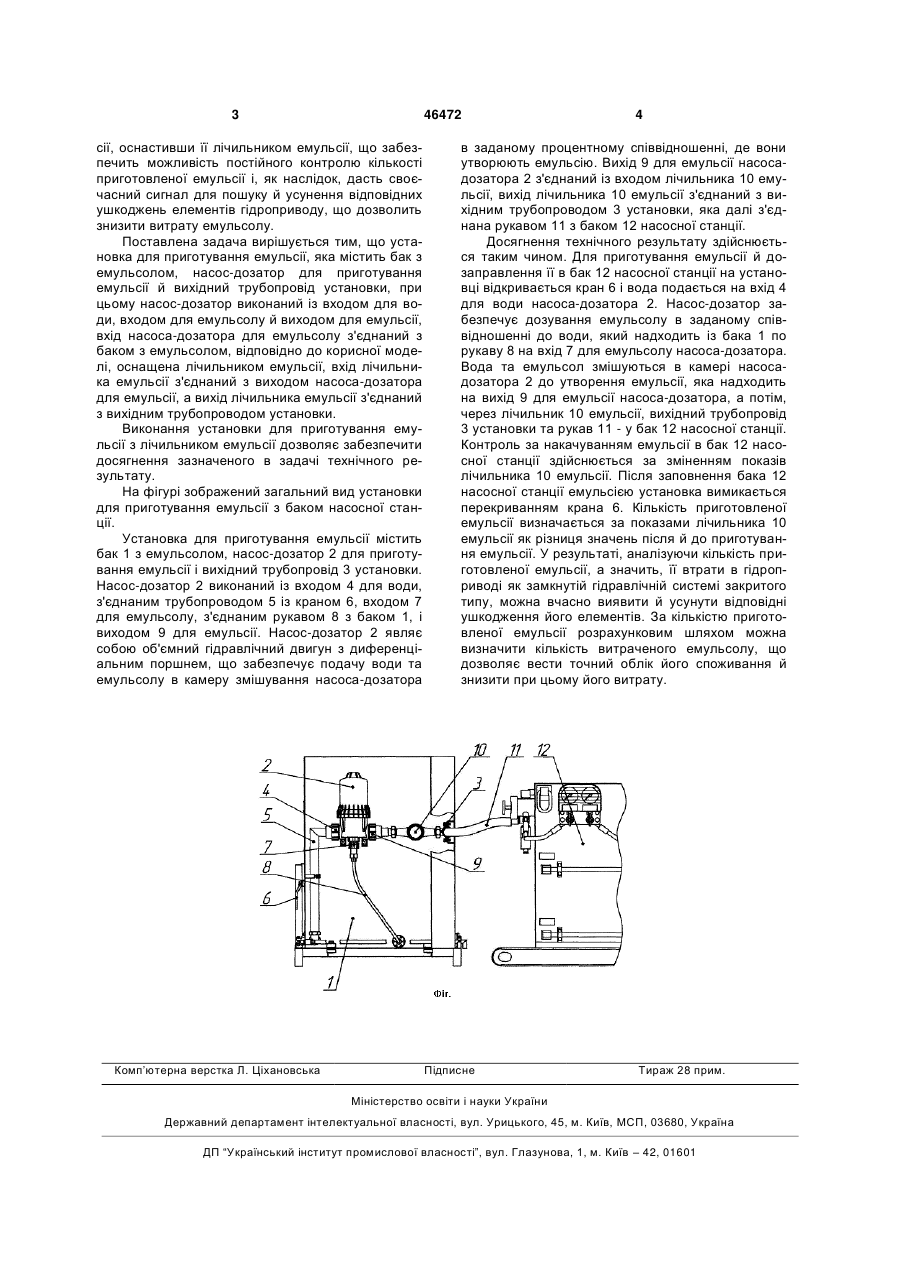

Установка для приготування емульсії, яка містить бак з емульсолом, насос-дозатор для приготування емульсії та вихідний трубопровід установки, при цьому насос-дозатор виконаний із входом для води, входом для емульсолу й виходом для емульсії, вхід насоса-дозатора для емульсолу з'єднаний з баком з емульсолом, яка відрізняється тим, що вона оснащена лічильником емульсії, вхід лічильника емульсії з'єднаний з виходом насоса-дозатора для емульсії, а вихід лічильника емульсії з'єднаний з вихідним трубопроводом установки. (19) (21) u200906442 (22) 19.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) ВАРШАВСЬКИЙ ЮЛІЙ ІОГАНОВИЧ, КИРИЛЮК ЮРІЙ МИКОЛАЙОВИЧ, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, МЕЗНІКОВ АРТУР ВОЛОДИМИРОВИЧ, НІКІТІН СЕРГІЙ ВІКТОРОВИЧ, СТАДНІК МИКОЛА ІВАНОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 46472 сії, оснастивши її лічильником емульсії, що забезпечить можливість постійного контролю кількості приготовленої емульсії і, як наслідок, дасть своєчасний сигнал для пошуку й усунення відповідних ушкоджень елементів гідроприводу, що дозволить знизити витрату емульсолу. Поставлена задача вирішується тим, що установка для приготування емульсії, яка містить бак з емульсолом, насос-дозатор для приготування емульсії й вихідний трубопровід установки, при цьому насос-дозатор виконаний із входом для води, входом для емульсолу й виходом для емульсії, вхід насоса-дозатора для емульсолу з'єднаний з баком з емульсолом, відповідно до корисної моделі, оснащена лічильником емульсії, вхід лічильника емульсії з'єднаний з виходом насоса-дозатора для емульсії, а вихід лічильника емульсії з'єднаний з вихідним трубопроводом установки. Виконання установки для приготування емульсії з лічильником емульсії дозволяє забезпечити досягнення зазначеного в задачі технічного результату. На фігурі зображений загальний вид установки для приготування емульсії з баком насосної станції. Установка для приготування емульсії містить бак 1 з емульсолом, насос-дозатор 2 для приготування емульсії і вихідний трубопровід 3 установки. Насос-дозатор 2 виконаний із входом 4 для води, з'єднаним трубопроводом 5 із краном 6, входом 7 для емульсолу, з'єднаним рукавом 8 з баком 1, і виходом 9 для емульсії. Насос-дозатор 2 являє собою об'ємний гідравлічний двигун з диференціальним поршнем, що забезпечує подачу води та емульсолу в камеру змішування насоса-дозатора Комп’ютерна верстка Л. Ціхановська 4 в заданому процентному співвідношенні, де вони утворюють емульсію. Вихід 9 для емульсії насосадозатора 2 з'єднаний із входом лічильника 10 емульсії, вихід лічильника 10 емульсії з'єднаний з вихідним трубопроводом 3 установки, яка далі з'єднана рукавом 11 з баком 12 насосної станції. Досягнення технічного результату здійснюється таким чином. Для приготування емульсії й дозаправлення її в бак 12 насосної станції на установці відкривається кран 6 і вода подається на вхід 4 для води насоса-дозатора 2. Насос-дозатор забезпечує дозування емульсолу в заданому співвідношенні до води, який надходить із бака 1 по рукаву 8 на вхід 7 для емульсолу насоса-дозатора. Вода та емульсол змішуються в камері насосадозатора 2 до утворення емульсії, яка надходить на вихід 9 для емульсії насоса-дозатора, а потім, через лічильник 10 емульсії, вихідний трубопровід 3 установки та рукав 11 - у бак 12 насосної станції. Контроль за накачуванням емульсії в бак 12 насосної станції здійснюється за зміненням показів лічильника 10 емульсії. Після заповнення бака 12 насосної станції емульсією установка вимикається перекриванням крана 6. Кількість приготовленої емульсії визначається за показами лічильника 10 емульсії як різниця значень після й до приготування емульсії. У результаті, аналізуючи кількість приготовленої емульсії, а значить, її втрати в гідроприводі як замкнутій гідравлічній системі закритого типу, можна вчасно виявити й усунути відповідні ушкодження його елементів. За кількістю приготовленої емульсії розрахунковим шляхом можна визначити кількість витраченого емульсолу, що дозволяє вести точний облік його споживання й знизити при цьому його витрату. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
