Штамп для формування внутрішньої гвинтової поверхні
Номер патенту: 47021
Опубліковано: 11.01.2010
Автори: Шаповалов Сергій Федорович, Введенський Юрій Олександрович, Фойгель Веніамін Абрамович
Формула / Реферат
Штамп для формування внутрішньої гвинтової поверхні, який складається з нижньої та верхньої плит, що з'єднані колонками та втулками, матриці, знімача та пуансонів, який відрізняється тим, що поверхня одного з пуансонів повторює гвинтову поверхню, яку необхідно отримати на деталі, а пуансон обертається навколо осі при ході повзуна преса вниз та вверх відповідно до кроку гвинтової поверхні.
Текст

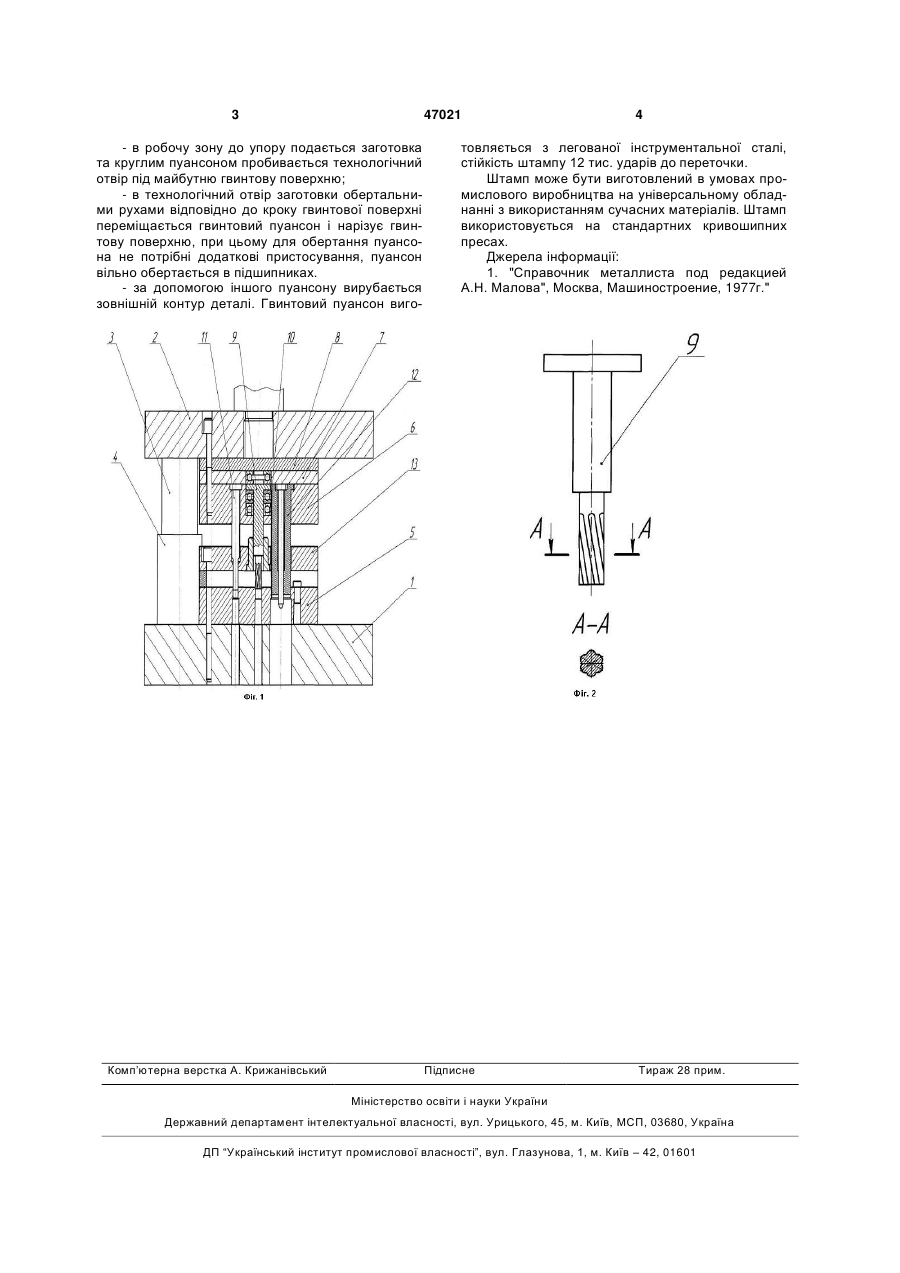

Штамп для формування внутрішньої гвинтової поверхні, який складається з нижньої та верхньої плит, що з'єднані колонками та втулками, матриці, знімача та пуансонів, який відрізняється тим, що поверхня одного з пуансонів повторює гвинтову поверхню, яку необхідно отримати на деталі, а пуансон обертається навколо осі при ході повзуна преса вниз та вверх відповідно до кроку гвинтової поверхні. (19) (21) u200908417 (22) 10.08.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ФОЙГЕЛЬ ВЕНІАМІН АБРАМОВИЧ, ШАПОВАЛОВ СЕРГІЙ ФЕДОРОВИЧ, ВВЕДЕНСЬКИЙ ЮРІЙ ОЛЕКСАНДРОВИЧ (73) ФОЙГЕЛЬ ВЕНІАМІН АБРАМОВИЧ, ШАПОВАЛОВ СЕРГІЙ ФЕДОРОВИЧ, ВВЕДЕНСЬКИЙ ЮРІЙ ОЛЕКСАНДРОВИЧ 3 47021 - в робочу зону до упору подається заготовка та круглим пуансоном пробивається технологічний отвір під майбутню гвинтову поверхню; - в технологічний отвір заготовки обертальними рухами відповідно до кроку гвинтової поверхні переміщається гвинтовий пуансон і нарізує гвинтову поверхню, при цьому для обертання пуансона не потрібні додаткові пристосування, пуансон вільно обертається в підшипниках. - за допомогою іншого пуансону вирубається зовнішній контур деталі. Гвинтовий пуансон виго Комп’ютерна верстка А. Крижанівський 4 товляється з легованої інструментальної сталі, стійкість штампу 12 тис. ударів до переточки. Штамп може бути виготовлений в умовах промислового виробництва на універсальному обладнанні з використанням сучасних матеріалів. Штамп використовується на стандартних кривошипних пресах. Джерела інформації: 1. "Справочник металлиста под редакцией А.Н. Малова", Москва, Машиностроение, 1977г." Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDie for moulding internal helical surface
Автори англійськоюFoihel Veniamin Abramovych, Shapovalov Serhii Fedorovych, Vvedenskyi Yurii Oleksandrovych
Назва патенту російськоюШтамп для формования внутренней винтовой поверхности
Автори російськоюФойгель Вениамин Абрамович, Шаповалов Сергей Федорович, Введенский Юрий Александрович
МПК / Мітки
МПК: B21D 28/14
Мітки: внутрішньої, штамп, формування, гвинтової, поверхні
