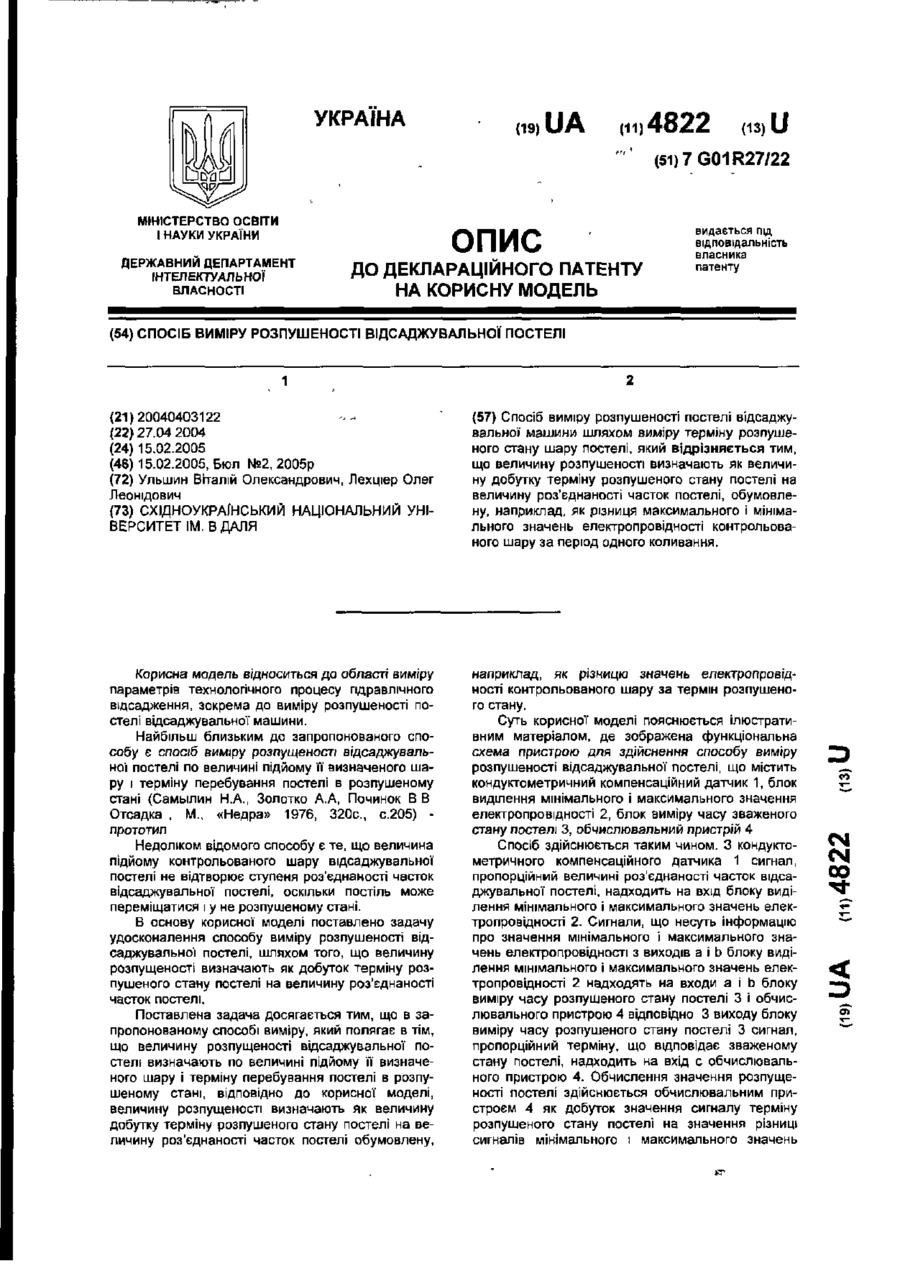

Спосіб виміру розпушеності відсаджувальної постелі

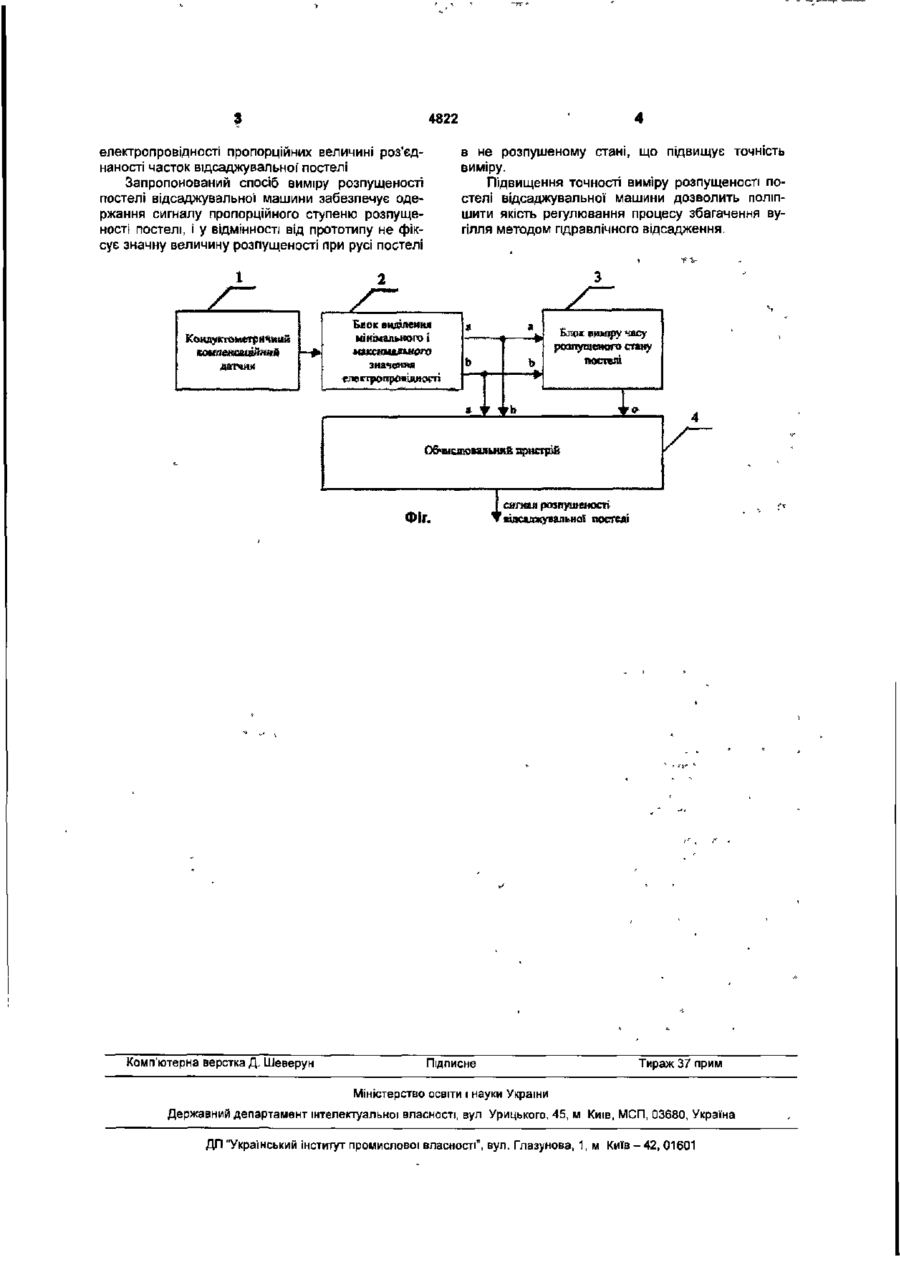

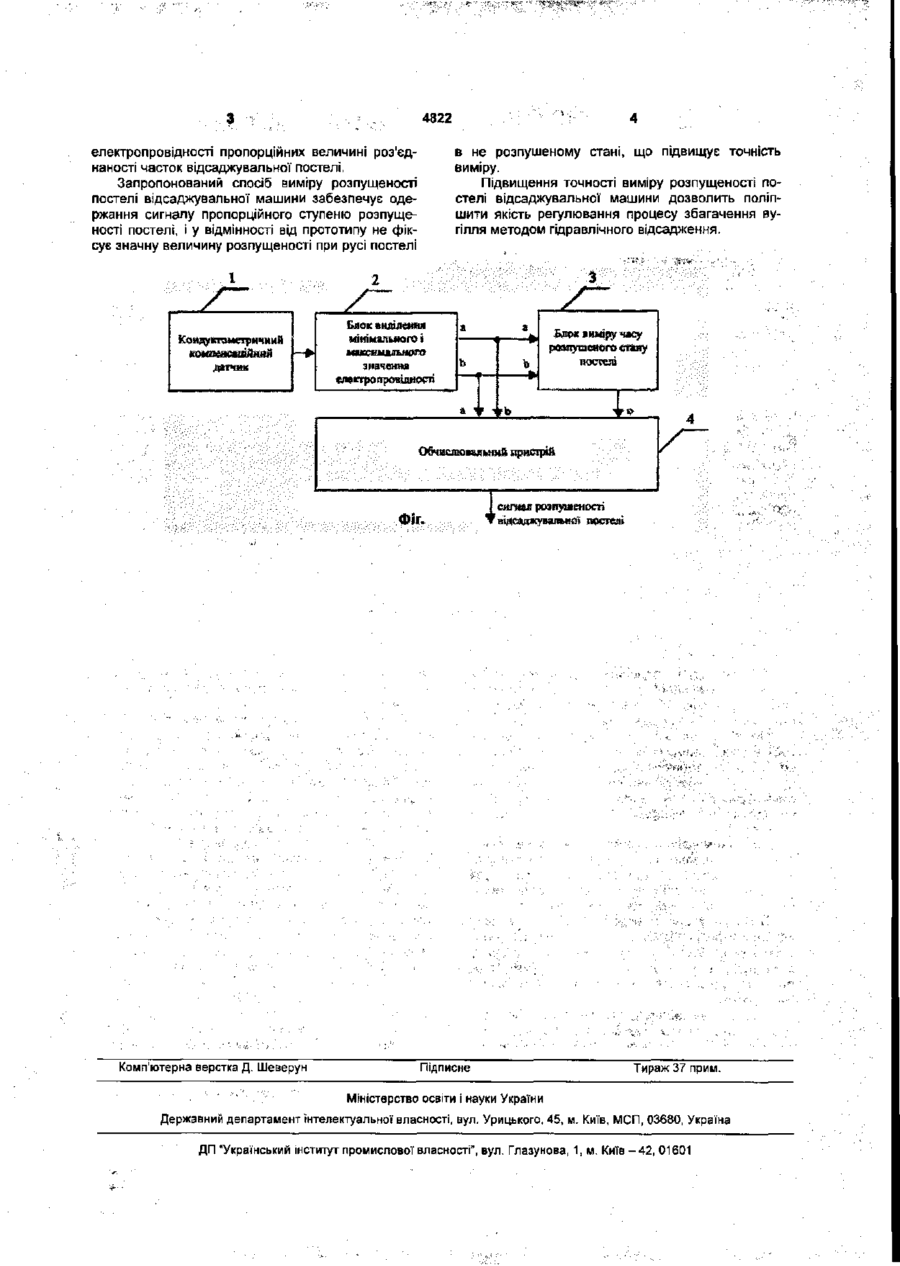

Спосіб виміру розпущеності постелі відсаджувальної машини шляхом виміру терміну розпушеного стану шару постелі, який відрізняється тим, що величину розпущеності визначають як величину добутку терміну розпушеного стану постелі на величину роз'єднаності часток постелі, обумовлену, наприклад, як різниця максимального і мінімального значень електропровідності контрольованого шару за період одного коливання. Корисна модель відноситься до області виміру параметрів технологічного процесу гідравлічного відсадження, зокрема до виміру розпушеності постелі відсаджувальної' машини. Найбільш близьким до запропонованого способу є спосіб виміру розпущеності відсаджувальної постелі по величині підйому її визначеного шару і терміну перебування постелі в розпушеному стані (Самылин Н.А., Золотко А.А, Починок В.В. Отсадка, М , «Недра» 1976, 320с, с205) прототип. Недоліком відомого способу є те, що величина підйому контрольованого шару відсаджувальної* постелі не відтворює ступеня роз'єднаності часток відсаджувальної постелі, оскільки постіль може переміщатися і у не розпушеному стані. В основу корисної моделі поставлено задачу удосконалення способу виміру розпушеності відсаджувальної постелі, шляхом того, що величину розпущеності визначають як добуток терміну розпушеного стану постелі на величину роз'єднаності часток постелі. Поставлена задача досягається тим, що в запропонованому способі виміру, який полягає в тім, що величину розпущеності відсаджувальної постелі визначають по величині підйому їі визначеного шару і терміну перебування постелі в розпушеному стані, відповідно до корисної моделі, величину розпущеності визначають як величину добутку терміну розпушеного стану постелі на величину роз'єднаності часток постелі обумовлену, наприклад, як різницю значень електропровідності контрольованого шару за термін розпушеного стану. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображена функціональна схема пристрою для здійснення способу виміру розпушеності відсаджувальної постелі, що містить кондуктометричний компенсаційний датчик 1, блок виділення мінімального і максимального значення електропровідності 2, блок виміру часу зваженого стану постелі 3, обчислювальний пристрій 4 Спосіб здійснюється таким чином 3 кондуктометричного компенсаційного датчика 1 сигнал, пропорційний величині роз'єднаності часток відсаджувальної постелі, надходить на вхід блоку виділення мінімального і максимального значень електропровідності 2. Сигнали, що несуть інформацію про значення мінімального і максимального значень електропровідності з виходів а і b блоку виділення мінімального і максимального значень електропровідності 2 надходять на входи а і b блоку виміру часу розпушеного стану постелі 3 і обчислювального пристрою 4 відповідно. З виходу блоку виміру часу розпушеного стану постелі 3 сигнал, пропорційний терміну, що відповідає зваженому стану постелі, надходить на вхід с обчислювального пристрою 4. Обчислення значення розпущеності постелі здійснюється обчислювальним пристроєм 4 як добуток значення сигналу терміну розпушеного стану постелі на значення різниці сигналів мінімального і максимального значень CM CM 00 4822 електропровідності пропорційних величині роз'єднаності часток відсаджувальної' постелі Запропонований спосіб виміру розпущеності постелі відсаджувальної машини забезпечує одержання сигналу пропорційного ступеню розпущеності постелі, і у відмінності від прототипу не фіксує значну величину розпущеності при русі постелі Кондугпшетрнчний в не розпушеному стані, що підвищує точність виміру. Підвищення точності виміру розпущеності постелі відсаджувальної машини дозволить поліпшити якість регулювання процесу збагачення вугілля методом гідравлічного відсадження. Блок вщшюння мінімального і Блох виміру часу розпушеного с*ану постелі юхашлдыюга датчик електропровідності ФІГ. Комп'ютерна верстка Д. Шеверун І сигнал розпущеності Т відсаджувальної постелі Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601 УКРАЇНА (19) UA 01)4822 '*' МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (із) U (51J7G01R27/22 видається під відповідальність власника патенту (54) СПОСІБ ВИМІРУ РОЗПУШЕНОСТІ ВІДСАДЖУВАЛЬНОЇ ПОСТЕЛІ 1 (21)20040403122 (22) 27.04 2004 (24) 15.02.2005 (46) 15.02.2005, Бюл №2, 2005р (72) Ульшин Віталій Олександрович, Лехціер Олег Леонідович (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЇМ. В ДАЛЯ (57) Спосіб виміру розпушеності постелі відсаджувальної машини шляхом виміру терміну розпушеного стану шару постелі, який відрізняється тим, що величину розпушеності визначають як величину добутку терміну розпушеного стану постелі на величину роз'єднаності часток постелі, обумовлену, наприклад, як різниця максимального і мінімального значень електропровідності контрольованого шару за період одного коливання. Корисна модель відноситься до області виміру параметрів технологічного процесу гідравлічного відсадження, зокрема до виміру розпушеності постелі відсаджувальної машини. Найбільш близьким до запропонованого способу є спосіб виміру розпущеності відсаджувальної постелі по величині підйому її визначеного шару і терміну перебування постелі в розпушеному стані (Самылин Н.А., Золотко А.А, Починок В В Отсадка , М., «Недра» 1976, 320с, с.205) прототип Недоліком відомого способу є те, що величина підйому контрольованого шару відсаджувальної постелі не відтворює ступеня роз'єднаності часток відсаджувальної постелі, оскільки постіль може переміщатися і у не розпушеному стані. В основу корисної моделі поставлено задачу удосконалення способу виміру розпушеності відсаджувальної постелі, шляхом того, що величину розпущеності визначають як добуток терміну розпушеного стану постелі на величину роз'єднаності часток постелі. Поставлена задача досягається тим, що в запропонованому способі виміру, який полягає в тім, що величину розпущеності відсаджувальної постелі визначають по величині підйому її визначеного шару і терміну перебування постелі в розпушеному стані, відповідно до корисної моделі, величину розпущеності визначають як величину добутку терміну розпушеного стану постелі на величину роз'єднаності часток постелі обумовлену, наприклад, як різницю значень електропровідності контрольованого шару за термін розпушеного стану. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображена функціональна схема пристрою для здійснення способу виміру розпушеності відсаджувальної постелі, що містить кондуктометричний компенсаційний датчик 1, блок виділення мінімального і максимального значення електропровідності 2, блок виміру часу зваженого стану постелі 3, обчислювальний пристрій 4 Спосіб здійснюється таким чином. З кондуктометричного компенсаційного датчика 1 сигнал, пропорційний величині роз'єднаності часток відсаджувальної постелі, надходить на вхід блоку виділення мінімального і максимального значень електропровідності 2. Сигнали, що несуть Інформацію про значення мінімального і максимального значень електропровідності з виходів а І b блоку виділення мінімального І максимального значень електропровідності 2 надходять на входи а і b блоку виміру часу розпушеного стану постелі 3 і обчислювального пристрою 4 відповідно 3 виходу блоку виміру часу розпушеного стану постелі 3 сигнал, пропорційний терміну, що відповідає зваженому стану постелі, надходить на вхід с обчислювального пристрою 4. Обчислення значення розпущеності постелі здійснюється обчислювальним пристроєм 4 як добуток значення сигналу терміну розпушеного стану постелі на значення різниці сигналів мінімального і максимального значень м CD з 4822 електропровідності пропорційних величині розєднаності часток відсаджувальної постелі. Запропонований спосіб виміру розпущеності постелі відсаджувальної машини забезпечує одержання сигналу пропорційного ступеню розпущеності постелі, і у відмінності від прототипу не фіксує значну величину розпущеності при русі постелі в не розпушеному стані, що підвищує точність виміру. Підвищення точності виміру розпущеності постелі відсаджувальної машини дозволить поліпшити якість регулювання процесу збагачення вугілля методом гідравлічного відсадження. / жошжкшвйшш датчик / Блок виділення мінімального І мяхашждыюго значення В а ь b а і f Блок виміру часу розпушикігй стану постелі і Обчислювальний пристрій ФІГ. І сигнал розпущеності т відсаджувальної постелі Комп'ютерна верстка Д. Шеверун Підписне " ' :'>•' Міністерство освіти і науки України Тираж 37 прим. Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
