Дешламатор

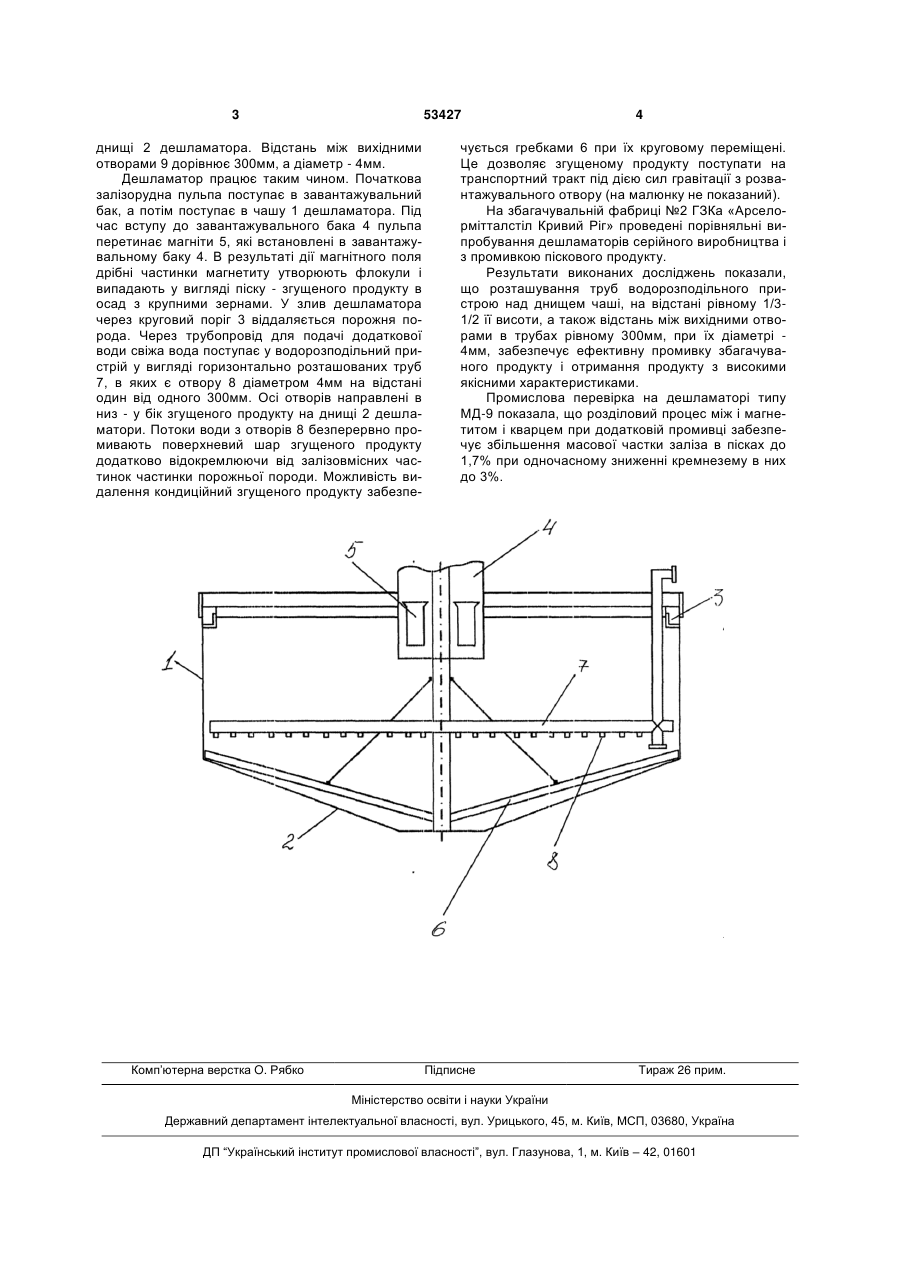

Дешламатор, що містить чашу, облямовану круговим порогом, днище, завантажувальний бак, магніти, гребки, отвір для видалення пісків - згущеного продукту того, що розташовується на дни 3 53427 днищі 2 дешламатора. Відстань між вихідними отворами 9 дорівнює 300мм, а діаметр - 4мм. Дешламатор працює таким чином. Початкова залізорудна пульпа поступає в завантажувальний бак, а потім поступає в чашу 1 дешламатора. Під час вступу до завантажувального бака 4 пульпа перетинає магніти 5, які встановлені в завантажувальному баку 4. В результаті дії магнітного поля дрібні частинки магнетиту утворюють флокули і випадають у вигляді піску - згущеного продукту в осад з крупними зернами. У злив дешламатора через круговий поріг 3 віддаляється порожня порода. Через трубопровід для подачі додаткової води свіжа вода поступає у водорозподільний пристрій у вигляді горизонтально розташованих труб 7, в яких є отвору 8 діаметром 4мм на відстані один від одного 300мм. Осі отворів направлені в низ - у бік згущеного продукту на днищі 2 дешламатори. Потоки води з отворів 8 безперервно промивають поверхневий шар згущеного продукту додатково відокремлюючи від залізовмісних частинок частинки порожньої породи. Можливість видалення кондиційний згущеного продукту забезпе Комп’ютерна верстка O. Рябко 4 чується гребками 6 при їх круговому переміщені. Це дозволяє згущеному продукту поступати на транспортний тракт під дією сил гравітації з розвантажувального отвору (на малюнку не показаний). На збагачувальній фабриці №2 ГЗКа «Арселормітталстіл Кривий Ріг» проведені порівняльні випробування дешламаторів серійного виробництва і з промивкою піскового продукту. Результати виконаних досліджень показали, що розташування труб водорозподільного пристрою над днищем чаші, на відстані рівному 1/31/2 її висоти, а також відстань між вихідними отворами в трубах рівному 300мм, при їх діаметрі 4мм, забезпечує ефективну промивку збагачуваного продукту і отримання продукту з високими якісними характеристиками. Промислова перевірка на дешламаторі типу МД-9 показала, що розділовий процес між і магнетитом і кварцем при додатковій промивці забезпечує збільшення масової частки заліза в пісках до 1,7% при одночасному зниженні кремнезему в них до 3%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
