Концентратор

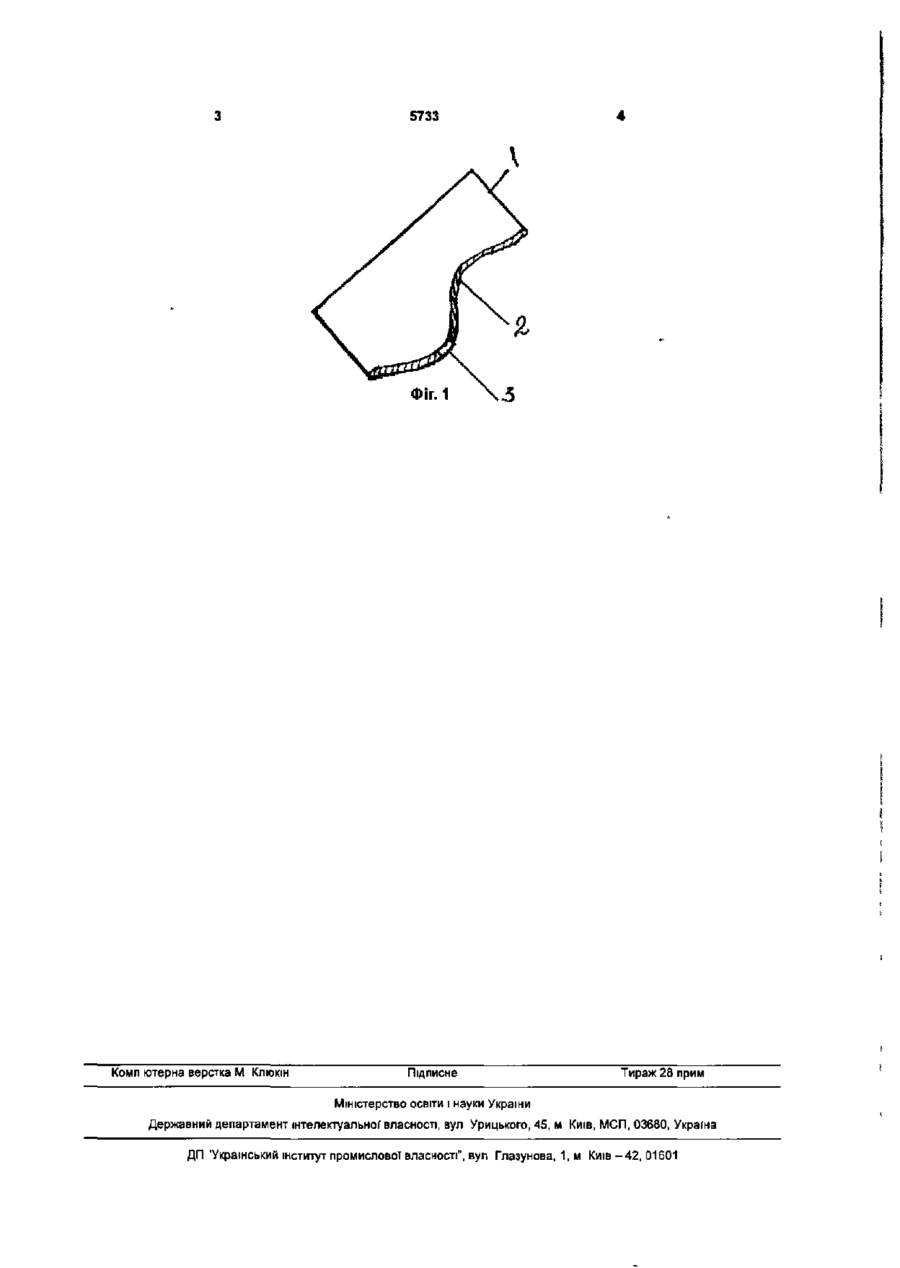

Концентратор, що містить основу з дном, який відрізняється тим, що дно виконане щонайменше опуклим або увігнутим, або опуклим і увігнутим, причому опуклість або увігнутість, або опуклість і увігнутість можуть бути забезпечені щонайменше щілиною або отвором, або щілиною і отвором, а також щонайменше щілина або отвір, або щілина і отвір можуть бути виконані з можливістю регулювання їх розмірів. Корисна модель належить до устаткування для класифікації матеріалів по щільності. Відомий гідравлічний класифікатор, що містить криволінійну поверхню з ситом (1) Недоліком відомого устаткування є мала тривалість строку служби сита. Відомий вібраційний струменевий апарат для Запропонована сукупність ознак надає можливість захисту навколишнього природного середовища, підвищення продуктивності, поліпшення якості класифікації матеріалів, зниження витрат енергії і металоємкості. На Фіг. 1 зображений концентратор, що містить основу 1, дно 2, щілини або отвори З Дно 2 концентратора виконане випуклим або увігнутим або випуклим і увігнутим і забезпечене щілиною або отвором або щілиною і отвором 3, які можуть бути виконані з можливістю регулювання їх розміру (на рис.1 не показано). При роботі концентратора на частинки матеріалу діє додаткова доцентрова або відцентрова сила яка залежить від радіусу кривизни поверхні, швидкості руху і ваги частинок матеріалу і може значно перевищувати гравітаційну силу За рахунок дії на частинки матеріалу струменя пульпи, гравітаційної, доцентрової або відцентрової сил, вони постійно змінюють своє місце місцезнаходження і ті що мають більшу щільність і менші розміри виділяються через щілину 3 із струменя пульпи. Заявлений винахід дозволяє захистити навколишнє природне середовище, знижує витрати енергії і матеріалів, а також підвищує продуктивність апарату і забезпечує виділення необхідного концентрату із струменя рудної пульпи з високою якістю. класифікації матеріалів по ЩІЛЬНОСТІ, ЩО МІСТИТЬ звужене дно, джерело коливань, задній і бокові борта (2). Недоліком відомого устаткування є те, що при підвищені продуктивності погіршується якість класифікації за рахунок турбулентності струменя рудної* пульпи в звуженій частині апарата виділяємі частинки матеріалу з більшою щільністю і меншими розмірами попадають у відходи. Задачею корисної моделі є підвищення продуктивності, якості класифікації матеріалу, енергозбереження, ресурсозбереження, а також захист навколишнього природного середовища. Така задача вирішується тим, що в концентраторі, що містить основу з дном, дно виконане щонайменше випуклими або увігнутим або випуклим і увігнутим, причому випуклість або увігнутість або випуклість і увігнутість можуть бути забезпечені щонайменше щілиною або отвором або щілиною і отвором, а також щонайменше щілина або отвір або щілина і отвір можуть бути виконані з можливістю регулювання їх розміру. со го ю 5733 Комп ютерна верстка М Клююн Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
