Електрична машина

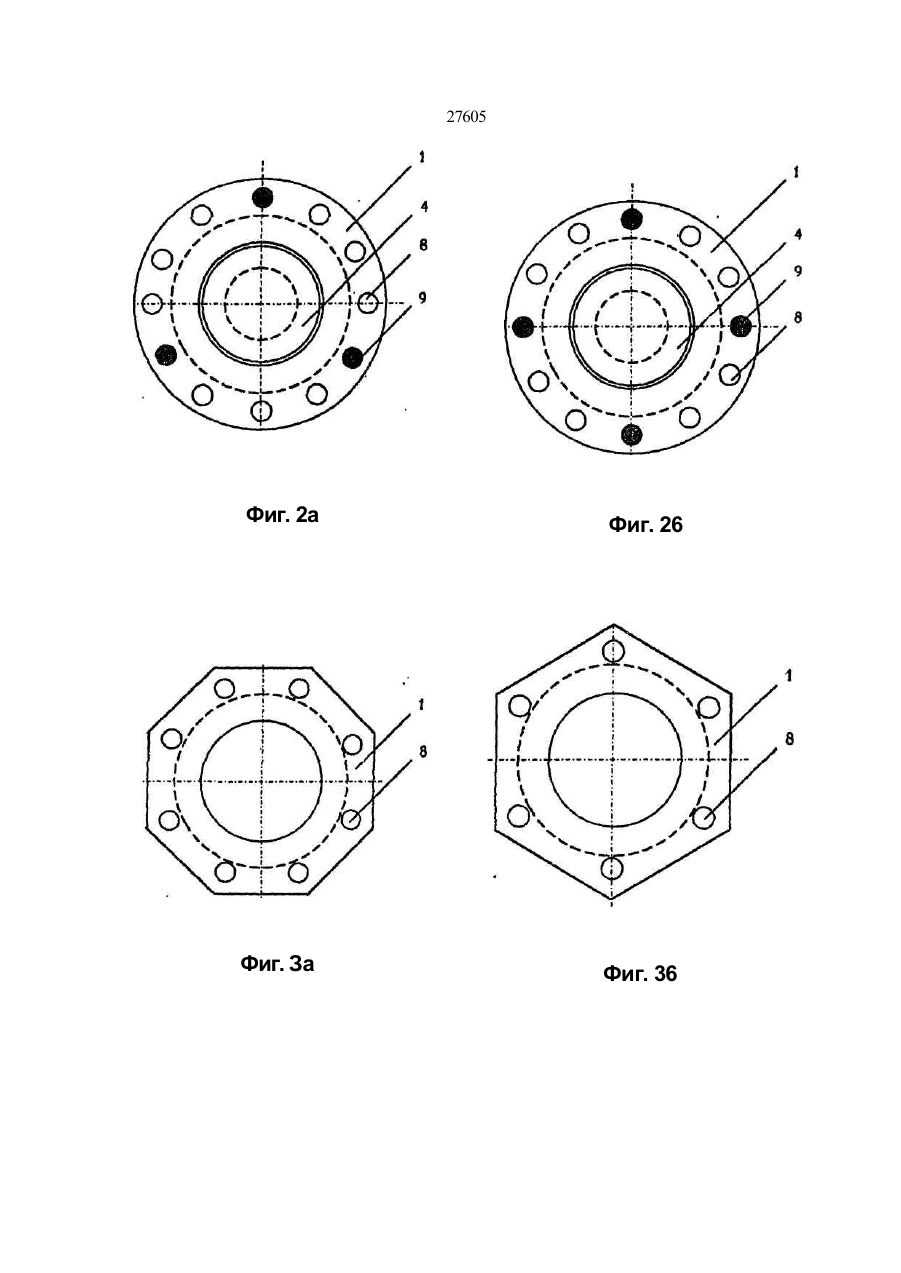

1. Электри ческая ма шина, со держащая ши хто ванный серде чник ста тора с о бмоткой , щиты с подшипниковыми узлами , ро тор с ва лом, вен тилятор нар ужного обдува и кожух, о т личающаяся тем, что в спинке ста тора выпол нены продо льные сквозные каналы , в тре х из которых размещены цилиндрические шпильки, расположенные симметрично относительно оси ма шины и под ра вным углом др уг о тноси тельно др уга , стя гива ющие пакет ши хтованно го сер дечника ста тора двумя торце выми коль цами, с гнез дами которы х сочленен ы щи ты с подшипниковыми узлами , а в торце вы х коль ца х выполнены продольные сквозные о тверс тия , чи сло кото ры х, кон фигурация , размеры и расположение иден ти чны продольным сквоз ным каналам в спинке ста тора. 2. Электрическая машина по п. 1, отл ичающая ся тем, что- статор выполнен в поперечном сече нии в виде правильного восьмиугольника. 3. Электрическая машина по п. 1, отл ичающая ся тем, что ста тор выполнен в поперечном сече нии в виде правильного шестиугольника. 4. Электрическая машина по п. 1, отличающая ся тем, что ста тор выполнен в поперечном сече нии в виде квадрата. 5. Электрическая машина по любому из пп. 2-4, отли чающая ся тем, что продольные сквозные каналы в спинке ста тора расположены симмет рично относительно плоскости, проходящей вдоль оси машины перпендикулярно любой из граней поверхности ши хтованного сердечника статора. 6. Электрическая машина по любому из пп. 1, 3, 5, отличающаяся тем, что количество продольных сквозных каналов в спинке статора кратно шести. 7. Электрическая машина по любому из пп. 1, 3, 5, о тличающаяся тем, что количество продоль ных ск возны х канало в в спинке стато ра кра тно двенадцати, в которых размещены цилиндричес кие шпильки, симметрично расположенные отно сительно оси машины и под равным углом отно сительно друг друга. 8. Электрическая машина по любому из пп. 1, 2, 4, о тли чающаяся тем, что количество продоль ных ск возны х канало в в спинке стато ра кра тно восьми, в ко торы х размещены цилиндри ческие шпильки, симметрично расположенные относи тельно оси машины и под равным углом относи тельно друг друга. 9. Электрическая машина по любому из лп. 1-8, отли ча ющаяся тем, что фиксация сер де чника ста тор а о суще ствлена п утем заполнения про дольны х ск возны х канало в ли тьем по д да вле нием, которое образует монолитные продольные стяжки с двумя торцевыми кольцами и шихтован ным сердечником статора 10. Электрическая машина по любому из пп. 1-9, отли ча ющаяся тем, что серде чник ста тора за щищен наружным слоем литья, образующим мо нолит с двумя торцевыми кольцами. Изобретение относится к электротехнике, в частности к электрическим машинам с вращающимся ротором, и может быть использовано в электротехнической промышленности при изготовлении двигателей, генераторов, электромашинны х преобразова телей ча сто ты и ме ханиз мах как промышленного, так и бытового назначения. Известны электрические машины, сердечник статора которых имеет цилиндрическую форму [1]. Вдоль образующи х цилиндров параллельно оси сердечников и ли под некоторым углом к (24)15 09 2000 (46) 15.09.2000, Бюл № 4, 2000 р. (72) Коваль-Лесков Олександр Вадимович, Білоненко Микола Іванови ч, Во лков С вято сла в Васильович, Мовчан Володимир Іванович, Дячук Олександр Анатолійович (73) Одеський державний політехнічний універ ситет (56) Домбровский В.В., Зайчик В.М. Асинхронные машины Теория, расчет, элементы проектирова ния. - Ленинград, Энергоатомиздат, Ленинградс кое отделение, 1990, с 9-10. СМ О ю о
