Апарат пусковий шахтний
Номер патенту: 67453
Опубліковано: 27.02.2012
Автори: Азадов Андрій Станіславович, Горобець Валерій Анатолійович, Русскевич Ігор Георгійович, Кручко Віктор Іванович, Басов Микола Моісейович, Ушаков Юрій Олексійович, Дзюбан Віталій Серафимович
Формула / Реферат
1. Апарат пусковий шахтний для вибухонебезпечного середовища, що містить вибухонепроникну оболонку, розділену на передню та задню частини, швидковідкривну кришку, силовий трансформатор, апаратуру управління, роз’єднувач, що розташований у задній частині та закритий болтовою кришкою, камери вводу та виводу, при цьому передня та задня частини оболонки з’єднані зовнішнім блокувальним пристроєм, який відрізняється тим, що силовий трансформатор та апаратура управління розташовані в передній частині оболонки, яка закрита швидковідкривною кришкою.
2. Апарат пусковий шахтний за п. 1, який відрізняється тим, що як силовий трансформатор використовують трифазний сухий трансформатор.
Текст

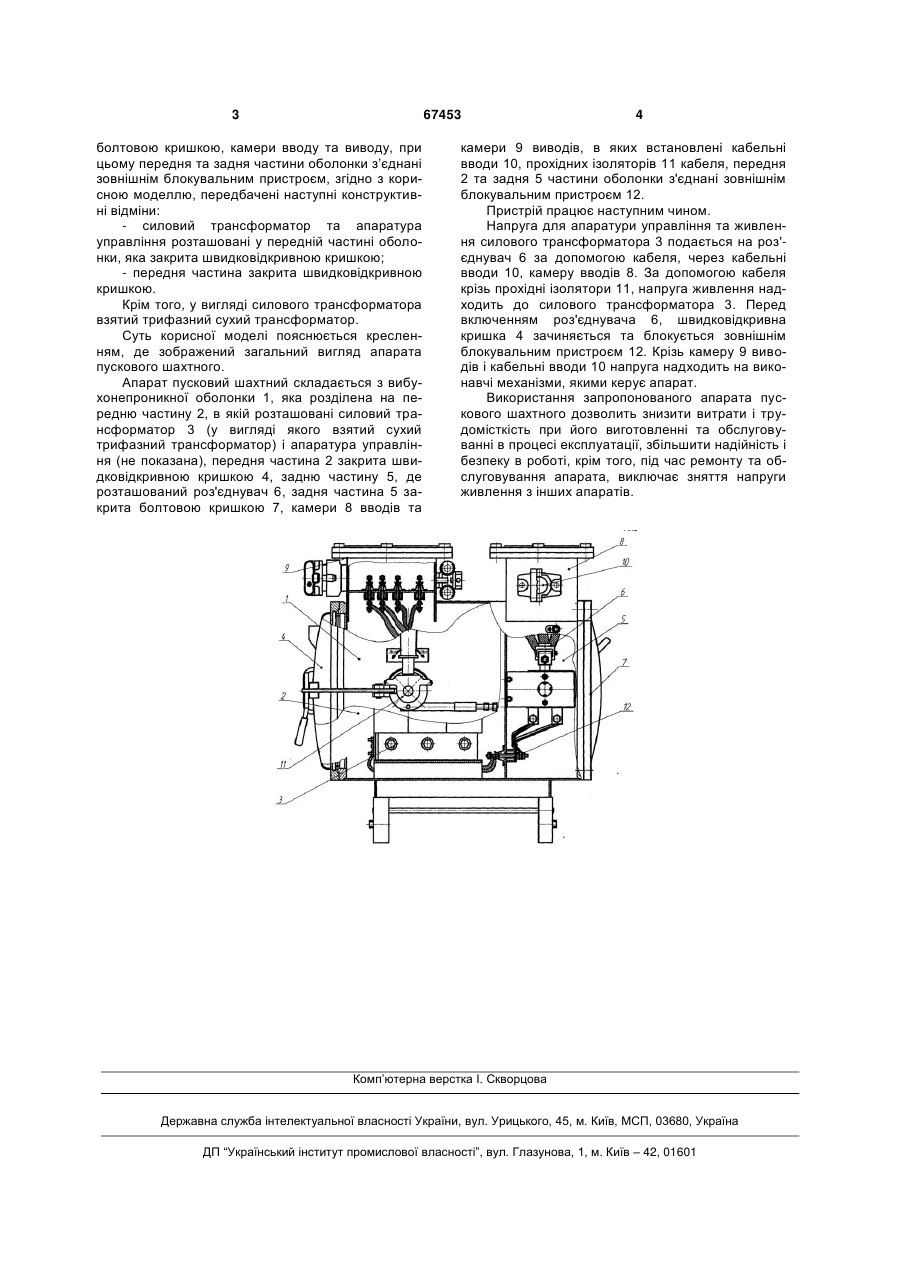

1. Апарат пусковий шахтний для вибухонебезпечного середовища, що містить вибухонепрони 3 67453 болтовою кришкою, камери вводу та виводу, при цьому передня та задня частини оболонки з’єднані зовнішнім блокувальним пристроєм, згідно з корисною моделлю, передбачені наступні конструктивні відміни: - силовий трансформатор та апаратура управління розташовані у передній частині оболонки, яка закрита швидковідкривною кришкою; - передня частина закрита швидковідкривною кришкою. Крім того, у вигляді силового трансформатора взятий трифазний сухий трансформатор. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд апарата пускового шахтного. Апарат пусковий шахтний складається з вибухонепроникної оболонки 1, яка розділена на передню частину 2, в якій розташовані силовий трансформатор 3 (у вигляді якого взятий сухий трифазний трансформатор) і апаратура управління (не показана), передня частина 2 закрита швидковідкривною кришкою 4, задню частину 5, де розташований роз'єднувач 6, задня частина 5 закрита болтовою кришкою 7, камери 8 вводів та 4 камери 9 виводів, в яких встановлені кабельні вводи 10, прохідних ізоляторів 11 кабеля, передня 2 та задня 5 частини оболонки з'єднані зовнішнім блокувальним пристроєм 12. Пристрій працює наступним чином. Напруга для апаратури управління та живлення силового трансформатора 3 подається на роз'єднувач 6 за допомогою кабеля, через кабельні вводи 10, камеру вводів 8. За допомогою кабеля крізь прохідні ізолятори 11, напруга живлення надходить до силового трансформатора 3. Перед включенням роз'єднувача 6, швидковідкривна кришка 4 зачиняється та блокується зовнішнім блокувальним пристроєм 12. Крізь камеру 9 виводів і кабельні вводи 10 напруга надходить на виконавчі механізми, якими керує апарат. Використання запропонованого апарата пускового шахтного дозволить знизити витрати і трудомісткість при його виготовленні та обслуговуванні в процесі експлуатації, збільшити надійність і безпеку в роботі, крім того, під час ремонту та обслуговування апарата, виключає зняття напруги живлення з інших апаратів. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMine starter
Автори англійськоюBasov Mykola Moiseevych, Dziuban Vitalii Serafymovych, Horobets Valerii Anatoliiovych, Ushakov Yurii Oleksiiovych, Kruchko Viktor Ivanovych, Azadov Andrii Stanislavovych, Russkevych Ihor Heorhiiovych
Назва патенту російськоюАппарат пусковой шахтный
Автори російськоюБасов Николай Моисеевич, Дзюбан Виталий Серафимович, Горобец Валерий Анатольевич, Ушаков Юрий Алексеевич, Кручко Виктор Иванович, Азадов Андрей Станиславович, Русскевич Игорь Георгиевич
МПК / Мітки
МПК: H01H 9/04
Мітки: шахтній, пусковий, апарат
