Вилка штепсельна з захисним вузлом

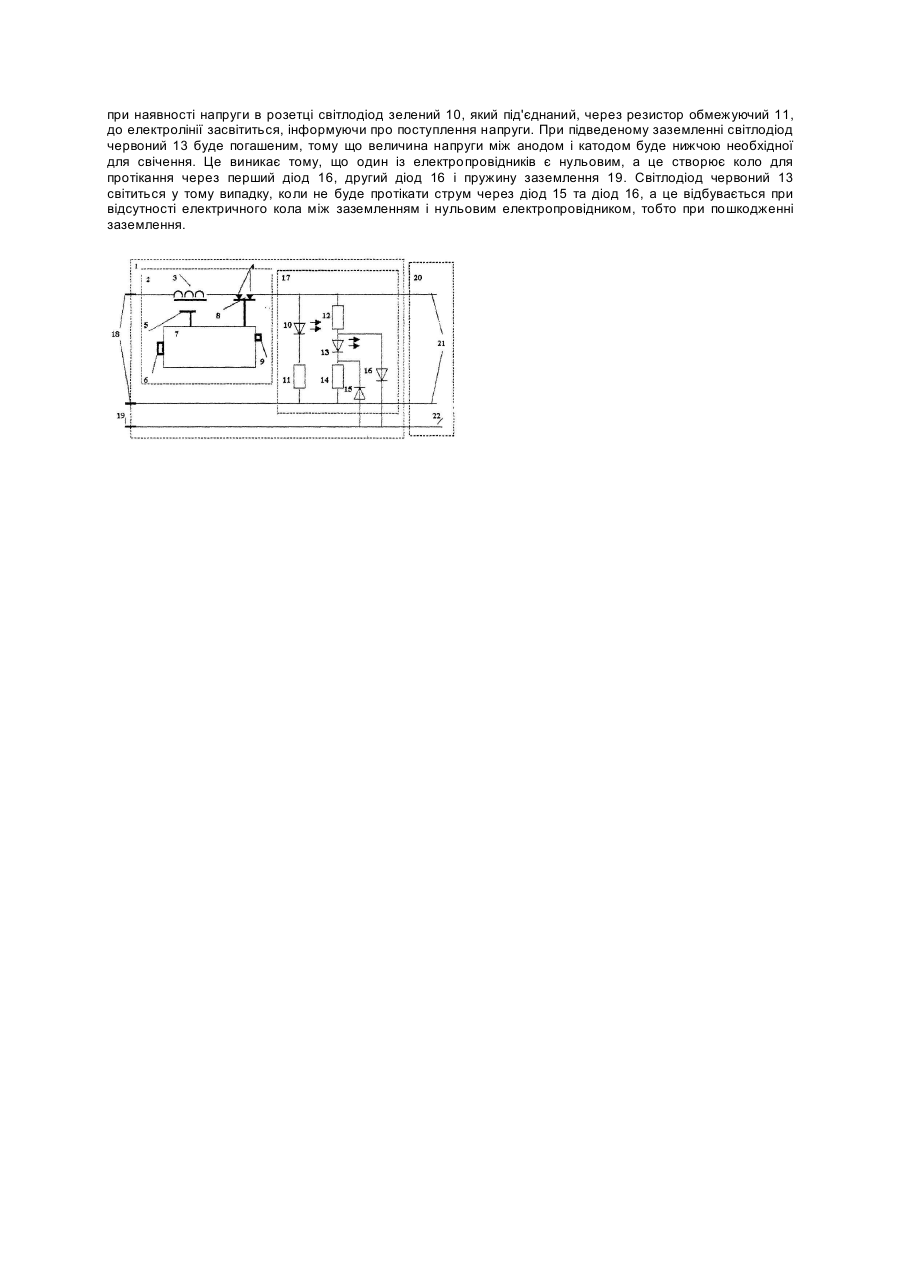

Винахід відноситься до електротехніки, зокрема, до електрорознімів з вставленими електричними елементами, призначених для під'єднання електричних приймачів змінного струму до розетки. Відома вилка штепсельна [Авторське свідоцтво, СРСР, to 864396, кл. H01R13/68], яка містить корпус із стержневими контактами, плавкий запобіжник, підпружинену кнопку, контактні елементи, з'єднувальні провідники. Проте, в такій вилці відсутній контакт заземлення, що є негативним, з точки зору технічної безпеки при експлуатації електричного приймача, а також відсутній захисний вузол, що потенційно може приводити до перевантаження електролінії при значному зростанні струму. Більш ближчим за технічною суттю, до вилки що заявляється, є продовжувач-розгалужувач з вузлом захисту [Авторське свідоцтво, SU, №1334238, кл. H01R13/66], який містить, електрошнур з вилкою, корпус, барабан намотки, розетку, термопереривач, і важільну систему, причому переривач з'єднаний з важільною системою, яка з'єднана з рухомим контактом. Усе ж, в такому продовжувач-розгалужувачі з вузлом захисту властива інертність на ввімкнення електричного приймача, по причині використання прогріву біметалевої пластини, що позначається на тривалості перевантаження електролінії при короткому замиканні. В основу винаходу поставлена задача удосконалити штепсельну вилку з захисним вузлом, в яку введення електромагнітного розмикання, дало б можливість зменшити інертність розмикання, що зменшило тим самим тривалість перевантаження електролінії; а введення вузла індикації - отримувати б інформацію про стан в електролінії чи захисному заземленні, створюючи при цьому можливості для оперативного визначення неполадок. Поставлене завдання вирішується тим, що у вилку штепсельну з захисним вузлом, яка містить корпус, захисний вузол, два стержні контактні, пружинний контакт, електрошнур, в який входить два електропровідники та провідник заземлення, причому другий стержень контактний з'єднаний з другим електропровідником, а пружинний контакт з провідником заземлення, згідно винаходу, додатково введено в захисний вузол електромагніт, два контакти нерухомі, якір, контакт рухомий з тягою, важільний механізм, шток та кнопку, причому перший стержень контактний з'єднаний з початком обмотки електромагніта, кінець якої з'єднаний з контактом нерухомим, другий контакт нерухомий з'єднаний з першим електропровідником, якір з'єднаний механічно через важільний механізм із контактом рухомим з тягою, кнопкою та штоком. Також додатково введено вузол індикації, який містить світлодіод зелений, резистор обмежуючий, два резистори, світлодіод червоний та два діоди, причому перший електропровідник з'єднаний з анодом світлодіода зеленого, катод якого з'єднаний з початком резистора обмежуючого, кінець якого з'єднаний з другим електропровідником, з яким з'єднаний кінець другого резистора, якого початок з'єднаний з катодом першого діода і катодом світлодіода червоного, анод якого з'єднаний з анодом другого діода та кінцем першого резистора, початок якого з'єднаний з першим електропровідником, а анод першого діода та катод другого діода з'єднані з провідником заземлення. Введення у вилку штепсельну з захисним вузлом електромагніта зменшує інертність на розмикання захисту при зростанні струму, що зменшує тривалість перевантаження електролінії; а важільного механізму з штоком і кнопкою дозволяє створити додаткові зручності в процесі експлуатації, а саме, натисканням на кнопку звільняти вилку з розетки; а також вузла індикації дозволяє інформувати про виникнення проблем в електролінії чи захисному заземленні, тим самим, оперативно усувати неполадки. На кресленні схематично зображено принцип побудови вилки штепсельної з захисним вузлом. Вилка штепсельна із захисним вузлом містить корпус 1, захисний вузол 2, електромагніт 3, два контакти нерухомі 4, якір 5, шток 6, важільний механізм 7, контакт рухомий з тягою 8, кнопка 9, світлодіод зелений 10, резистор обмежуючий 11, резистор перший 12, світлодіод червоний 13, резистор другий 14, діод перший 15, діод другий 16, вузол індикації 17, два стержні контактні 18, пружина контактна 19, електрошнур 20, два електропровідника 21, провідник заземлення 22. Корпус 1 з вставленими двома стержнями контактними 13 і пружиною контактною 19 у захисному вузлі 2 якого, початок обмотки електромагніта 3 з'єднаний з першим стержнем контактним 18, а кінець з'єднаний з першим контактом нерухомим 4, а другий контакт нерухомий 4 з'єднаний з першим електропровідником 21, пружинний контакт з'єднаний з провідником заземлення 22, з яким з'єднані анод першого діода 15 та катод другого діода 16 вузла індикації 17, також перший електропровідник 21 з'єднаний з анодом світлодіода зеленого 10, катод якого з'єднаний з початком резистора обмежуючого 11, кінець якого з'єднаний з другим електропровідником 21, з яким з'єднаний кінець другого резистора 14, початок якого з'єднаний з катодом першого діода 15 і катодом світлодіода червоного 13, анод якого з'єднаний з анодом другого діода 18 та з кінцем першого резистора 12, початок якого з'єднаний з першим електропровідником 21. Працює вилка штепсельна з захисним вузлом наступним чином. Корпус 1 вилки штепсельної з захисним вузлом вставляють в розетку, при цьому шток 6 стискає пружину, яка знаходиться в важільному механізмові 7 фіксується, разом з тим якір 5 відходить від електромагніта 3, а контакт рухомий з тягою 8 замикає контакти нерухомі 4. По електропровідниках 21 на електроприймач поступає напруга з електролінії, провідник заземлення 21 з'єднує корпус електроприймача з пружинним контактом 19, при цьому з'єднання з захисним заземленням здійснюється через контакт в розетці. Якщо в колі електроприймача зросте струм, наприклад, при короткому замиканні, електромагніт 3 притягне якір 5, який механічно з'єднаний з контактом рухомим, роз'єднає нерухомі контакти 4, при цьому подача напруги з електролінії до електроприймача по першому електропровіднику 21 переривається, одночасно в важільному механізмі 7 фіксатор звільняє шток 6, який під дією пружини виштовхує вилку із гнізда розетки (пружина, фіксатор і розетка на кресленні не показані), Кнопка 9 служить для звільнення штока 6 з фіксування, що приводить до виштовхування ним вилки штепсельної із розетки. Що стосується індикації то при наявності напруги в розетці світлодіод зелений 10, який під'єднаний, через резистор обмежуючий 11, до електролінії засвітиться, інформуючи про поступлення напруги. При підведеному заземленні світлодіод червоний 13 буде погашеним, тому що величина напруги між анодом і катодом буде нижчою необхідної для свічення. Це виникає тому, що один із електропровідників є нульовим, а це створює коло для протікання через перший діод 16, другий діод 16 і пружину заземлення 19. Світлодіод червоний 13 світиться у тому випадку, коли не буде протікати струм через діод 15 та діод 16, а це відбувається при відсутності електричного кола між заземленням і нульовим електропровідником, тобто при пошкодженні заземлення.
