Спосіб електродугового наплавлення на поверхню металевих виробів шарів з підвищеним вмістом вуглецю
Номер патенту: 71260
Опубліковано: 15.11.2004
Формула / Реферат
Спосіб електродугового наплавлення на поверхню металевих виробів шарів з підвищеним вмістом вуглецю, який включає попереднє нанесення на поверхню, що обробляється, вуглевмісного матеріалу і їх сумісне плавлення, який відрізняється тим, що як вуглевмісний матеріал використовують вуглецеві матеріали у вигляді волокон, тканини, стрічки чи повсті.
Текст

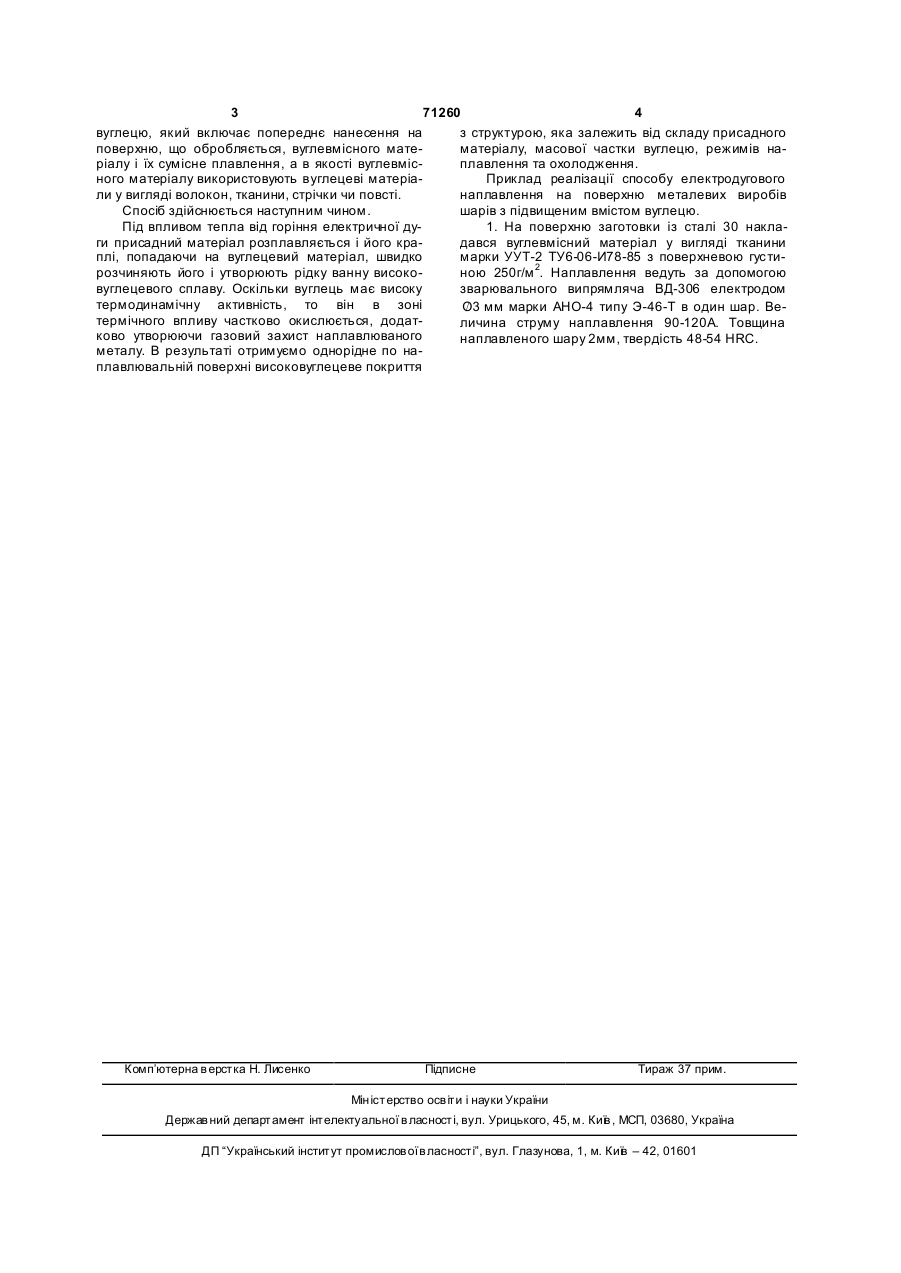

Спосіб електродугового наплавлення на поверхню металевих виробів шарів з підвищеним вмістом вуглецю, який включає попереднє нанесення на поверхню, що обробляється, вуглевмісного матеріалу і їх сумісне плавлення, який відрізняє ться тим, що як вуглевмісний матеріал використовують вуглецеві матеріали у вигляді волокон, тканини, стрічки чи повсті. (19) (21) 20031211548 (22) 15.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Савуляк Валерій Іванович, Осадчук Андрій Юрійович (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 71260 4 вуглецю, який включає попереднє нанесення на з структурою, яка залежить від складу присадного поверхню, що обробляється, вуглевмісного математеріалу, масової частки вуглецю, режимів наріалу і їх сумісне плавлення, а в якості вуглевмісплавлення та охолодження. ного матеріалу використовують вуглецеві матеріаПриклад реалізації способу електродугового ли у вигляді волокон, тканини, стрічки чи повсті. наплавлення на поверхню металевих виробів Спосіб здійснюється наступним чином. шарів з підвищеним вмістом вуглецю. Під впливом тепла від горіння електричної ду1. На поверхню заготовки із сталі 30 наклаги присадний матеріал розплавляється і його крадався вуглевмісний матеріал у вигляді тканини плі, попадаючи на вуглецевий матеріал, швидко марки УУТ-2 ТУ6-06-И78-85 з поверхневою густирозчиняють його і утворюють рідку ванну високоною 250г/м 2. Наплавлення ведуть за допомогою вуглецевого сплаву. Оскільки вуглець має високу зварювального випрямляча ВД-306 електродом термодинамічну активність, то він в зоні O3 мм марки АНО-4 типу Э-46-Т в один шар. Ве/ термічного впливу частково окислюється, додатличина струму наплавлення 90-120А. Товщина ково утворюючи газовий захист наплавлюваного наплавленого шару 2мм, твердість 48-54 HRC. металу. В результаті отримуємо однорідне по наплавлювальній поверхні високовуглецеве покриття Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for arc surfacing of metal articles by layers with high content of carbon
Автори англійськоюSavuliak Valerii Ivanovych, Osadchuk Andrii Yuriiovych
Назва патенту російськоюСпособ электродуговой наплавки на поверхность металлических изделий слоев с повышенным содержанием углерода
Автори російськоюСавуляк Валерий Иванович, Осадчук Андрей Юрьевич
МПК / Мітки
МПК: B23K 9/04
Мітки: вмістом, наплавлення, електродугового, підвищеним, шарів, вуглецю, спосіб, поверхню, металевих, виробів
Код посилання
<a href="https://ua.patents.su/2-71260-sposib-elektrodugovogo-naplavlennya-na-poverkhnyu-metalevikh-virobiv-shariv-z-pidvishhenim-vmistom-vuglecyu.html" target="_blank" rel="follow" title="База патентів України">Спосіб електродугового наплавлення на поверхню металевих виробів шарів з підвищеним вмістом вуглецю</a>
Спосіб наплавлення твердого зносостійкого покриття на металеву поверхню (варіанти) і суспензія для наплавлення
Номер патенту: 47491
Опубліковано: 15.07.2002
Автор: РЕВАНКАР Гопал С.
МПК: C23C 26/00, B22F 3/22, C23C 24/00, B22F 7/04
Мітки: металеву, суспензія, зносостійкого, спосіб, варіанти, покриття, твердого, наплавлення, поверхню
Формула / Реферат:
1. Спосіб наплавлення твердого зносостійкого покриття на металеву поверхню, що включає наступні етапи:a) приготування практично однорідної водної суспензії з полівінілового спирту, що не містить флюсу, плавкого твердого металевого сплаву, що складається принаймні на 60 % із заліза, у вигляді фракції дрібнодисперсного порошку і одної або більше добавок, які вибрані з групи, що складається з диспергаторів, дефлокулянтів і...
Спосіб електродугового наплавлення неплавким електродом в інертному газі з присадним дротом
Номер патенту: 42418
Опубліковано: 15.10.2001
Автори: Кузнецов Валерій Дмитрович, Бунаков Олексій Іванович
МПК: B23K 9/04
Мітки: неплавким, спосіб, електродом, газі, наплавлення, інертному, дротом, присадним, електродугового
Формула / Реферат:
Спосіб електродугового наплавлення неплавким електродом в інертному газі з присадним дротом, що включає подачу на присадний дріт потенціалу живлення зварювального джерела, який відрізняється тим, що потенціал живлення присадного Дроту встановлюють одноіменним з потенціалом неплавкого електрода, відстань між електродами вибирають не більш суми розмірів їх активних плям дуги на виробі, при цьому наплавлення здійснюють в напрямку розташування...
Спосіб нанесення металевих покриттів на поверхню кочення коліс залізничних вагонів
Номер патенту: 68688
Опубліковано: 16.08.2004
Автор: Мілянич Андрій Романович
МПК: C23C 4/12
Мітки: нанесення, покриттів, спосіб, металевих, вагонів, коліс, поверхню, кочення, залізничних
Формула / Реферат:
1. Спосіб нанесення металевих покриттів на поверхню кочення коліс залізничних вагонів, при якому метал, що наноситься на поверхню, за допомогою електродуги нагрівається до температури плавлення, який відрізняється тим, що метал у вигляді стержня періодично нагрівають, одночасно із цим безперервно пластично розм'якшують і наносять на поверхню за допомогою засобу обробки, виконаного у вигляді послідовно закріплених секцій металевого ворсу, що...
Спосіб електродугового наплавлення
Номер патенту: 16898
Опубліковано: 29.08.1997
Автор: Щетиніна Віра Іванівна
МПК: B23K 9/04, B23K 101/34, B23K 37/06
Мітки: наплавлення, спосіб, електродугового
Формула / Реферат:
Способ электродуговой наплавки под флюсом на кромки цилиндрических деталей, при котором флюс поддерживают наклонным формирующим элементом, отличающийся тем, что, с целью улучшения качества формирования наплавленного металла при использовании плавящегося электрода и повышения производительности процесса, наклонный формирующий элемент выполняют в виде планки, планку подпружинивают под углом 45-60° к оси электрода, а длину планки устанавливают...
Спосіб виробництва пшеничного хліба з підвищеним вмістом білка
Номер патенту: 62463
Опубліковано: 15.12.2003
Автори: Арсеньєва Лариса Юріївна, Головченко Оксана Володимирівна, Доценко Віктор Федорович, Бондар Наталія Петрівна
МПК: A21D 8/02
Мітки: вмістом, виробництва, спосіб, хліба, білка, пшеничного, підвищеним
Формула / Реферат:
Спосіб виробництва пшеничного хліба з підвищеним вмістом білка, що передбачає змішування тіста з рослинним білковим збагачувачем, його зброджування, оброблення, вистоювання та випікання заготовок, який відрізняється тим, що як рослинний білковий збагачувач використовують борошно з білого люпину у кількості 10 - 12% до маси борошна, яке перед замісом тіста двічі по 1 - 1,5 год. оброблюють розчином харчової соди з рН 8 - 9, температурою 18 -...
Попередній патент: Оптико-електронний вимірювач поверхневого натягу рідин
Наступний патент: Спосіб декомпресії корінця черепно-мозкового нерва від судини при судинно-компресійному синдромі
Випадковий патент: Одновальний лопатевий полічастотний віброзмішувач
