Спосіб нагріву живильної води котельних агрегатів

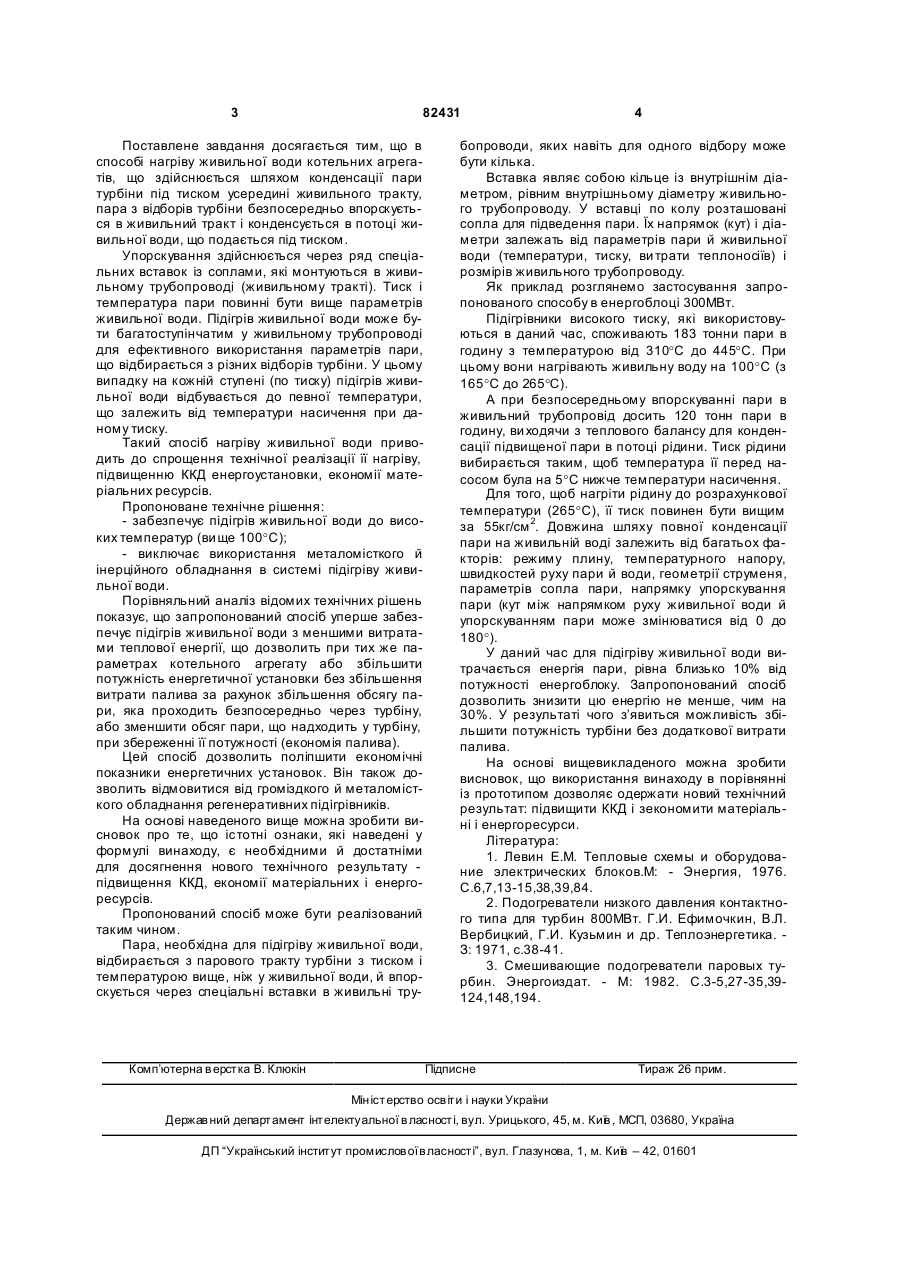

Спосіб нагріву живильної води котельних агрегатів, що здійснюють шляхом конденсації пари турбіни під тиском усередині живильного тракту, який відрізняється тим, що пару з відборів турбіни безпосередньо впорскують в живильний тракт і вона конденсується в потоці живильної води, яка подається під тиском. (19) (21) a200607749 (22) 10.07.2006 (24) 10.04.2008 (46) 10.04.2008, Бюл.№7, 2008 рік (72) ТИТКО ОЛЕКСІЙ ІВАНОВИЧ, UA, АХРЕМЕНКО ВАЛЕРІЙ ЛЕОНІДОВИЧ, U A (73) ІНСТИТУТ ЕЛЕКТРОДИНАМІКИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, U A (56) RU 2115831 C1, 20.07.1998 RU 2137035 C1, 10.09.1999 RU 2198323 C2, 10.02.2003 RU 2168670 C1, 10.06.2001 RU 2168669 C1, 10.06.2001 3 82431 Поставлене завдання досягається тим, що в способі нагріву живильної води котельних агрегатів, що здійснюється шляхом конденсації пари турбіни під тиском усередині живильного тракту, пара з відборів турбіни безпосередньо впорскується в живильний тракт і конденсується в потоці живильної води, що подається під тиском. Упорскування здійснюється через ряд спеціальних вставок із соплами, які монтуються в живильному трубопроводі (живильному тракті). Тиск і температура пари повинні бути вище параметрів живильної води. Підігрів живильної води може бути багатоступінчатим у живильному трубопроводі для ефективного використання параметрів пари, що відбирається з різних відборів турбіни. У цьому випадку на кожній ступені (по тиску) підігрів живильної води відбувається до певної температури, що залежить від температури насичення при даному тиску. Такий спосіб нагріву живильної води приводить до спрощення технічної реалізації її нагріву, підвищенню ККД енергоустановки, економії матеріальних ресурсів. Пропоноване технічне рішення: - забезпечує підігрів живильної води до високих температур (ви ще 100°С); - виключає використання металомісткого й інерційного обладнання в системі підігріву живильної води. Порівняльний аналіз відомих технічних рішень показує, що запропонований спосіб уперше забезпечує підігрів живильної води з меншими витратами теплової енергії, що дозволить при тих же параметрах котельного агрегату або збільшити потужність енергетичної установки без збільшення витрати палива за рахунок збільшення обсягу пари, яка проходить безпосередньо через турбіну, або зменшити обсяг пари, що надходить у турбіну, при збереженні її потужності (економія палива). Цей спосіб дозволить поліпшити економічні показники енергетичних установок. Він також дозволить відмовитися від громіздкого й металомісткого обладнання регенеративних підігрівників. На основі наведеного вище можна зробити висновок про те, що істотні ознаки, які наведені у формулі винаходу, є необхідними й достатніми для досягнення нового технічного результату підвищення ККД, економії матеріальних і енергоресурсів. Пропонований спосіб може бути реалізований таким чином. Пара, необхідна для підігріву живильної води, відбирається з парового тракту турбіни з тиском і температурою вище, ніж у живильної води, й впорскується через спеціальні вставки в живильні тру Комп’ютерна в ерстка В. Клюкін 4 бопроводи, яких навіть для одного відбору може бути кілька. Вставка являє собою кільце із внутрішнім діаметром, рівним внутрішньому діаметру живильного трубопроводу. У вставці по колу розташовані сопла для підведення пари. Їх напрямок (кут) і діаметри залежать від параметрів пари й живильної води (температури, тиску, ви трати теплоносіїв) і розмірів живильного трубопроводу. Як приклад розглянемо застосування запропонованого способу в енергоблоці 300МВт. Підігрівники високого тиску, які використовуються в даний час, споживають 183 тонни пари в годину з температурою від 310°С до 445°С. При цьому вони нагрівають живильну воду на 100°С (з 165°С до 265°С). А при безпосередньому впорскуванні пари в живильний трубопровід досить 120 тонн пари в годину, ви ходячи з теплового балансу для конденсації підвищеної пари в потоці рідини. Тиск рідини вибирається таким, щоб температура її перед насосом була на 5°С нижче температури насичення. Для того, щоб нагріти рідину до розрахункової температури (265°С), її тиск повинен бути вищим за 55кг/см 2. Довжина шляху повної конденсації пари на живильній воді залежить від багатьох факторів: режиму плину, температурного напору, швидкостей руху пари й води, геометрії струменя, параметрів сопла пари, напрямку упорскування пари (кут між напрямком руху живильної води й упорскуванням пари може змінюватися від 0 до 180°). У даний час для підігріву живильної води витрачається енергія пари, рівна близько 10% від потужності енергоблоку. Запропонований спосіб дозволить знизити цю енергію не менше, чим на 30%. У результаті чого з’явиться можливість збільшити потужність турбіни без додаткової витрати палива. На основі вищевикладеного можна зробити висновок, що використання винаходу в порівнянні із прототипом дозволяє одержати новий технічний результат: підвищити ККД і зекономити матеріальні і енергоресурси. Література: 1. Левин Е.М. Тепловые схемы и оборудование электрических блоков.М: - Энергия, 1976. С.6,7,13-15,38,39,84. 2. Подогреватели низкого давления контактного типа для турбин 800МВт. Г.И. Ефимочкин, В.Л. Вербицкий, Г.И. Кузьмин и др. Теплоэнергетика. З: 1971, с.38-41. 3. Смешивающие подогреватели паровых турбин. Энергоиздат. - М: 1982. С.3-5,27-35,39124,148,194. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
