Силова різенарізувальна головка
Номер патенту: 84394
Опубліковано: 27.10.2008
Автори: Канареєв Фелікс Миколайович, Новіков Павло Анатолійович
Формула / Реферат
Пристрій для нарізання внутрішніх різьб малих діаметрів, що містить силовий вузол, вузол перетворення рухів, мультиплікатор і шпиндельний вузол, який відрізняється тим, що привод виконаний у вигляді порожнистого циліндра, на внутрішній поверхні якого нарізано різь прямокутного профілю, а у вихід різі поміщена лопать, яка встановлена з можливістю гвинтового руху, причому зазначена лопать закріплена на порожнистому валу, у шліцьовий отвір якого поміщений приводний вал мультиплікатора.
Текст

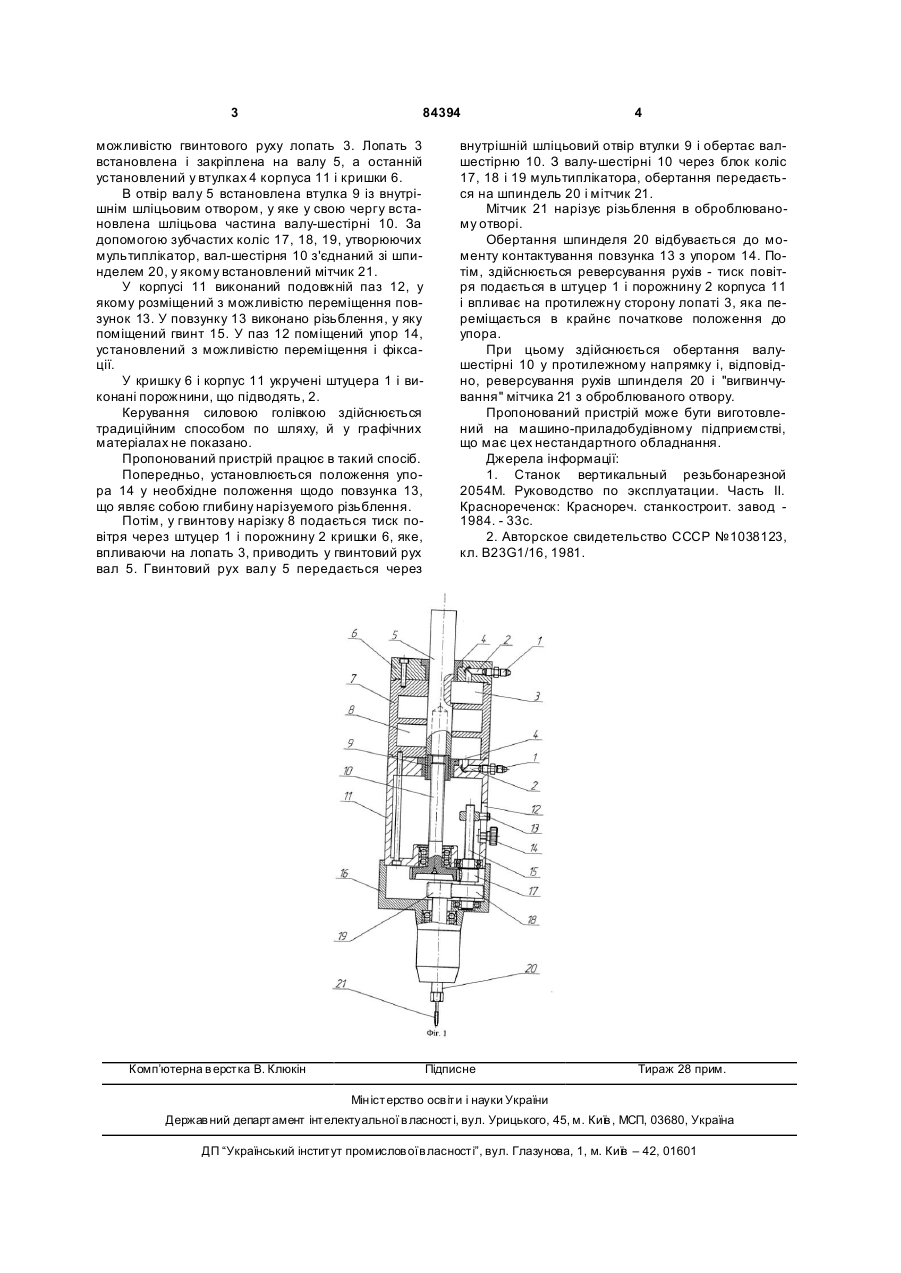

Пристрій для нарізання внутрішніх різьб малих діаметрів, що містить силовий вузол, вузол перетворення рухів, м ультиплікатор і шпиндельний вузол, який відрізняється тим, що привод виконаний у вигляді порожнистого циліндра, на внутрішній поверхні якого нарізано різь прямокутного профілю, а у вихід різі поміщена лопать, яка встановлена з можливістю гвинтового р уху, причому зазначена лопать закріплена на порожнистому валу, у шліцьовий отвір якого поміщений приводний вал мультиплікатора. (19) (21) 20040806439 (22) 02.08.2004 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) КАНАРЕЄВ ФЕЛІКС МИКОЛАЙОВИЧ, U A, НОВІКОВ П АВЛО АН АТОЛІЙОВИЧ, U A (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A (56) SU 1038123, 3 B23G 1/16, 30.08.1983 SU 1061947, 3 B23G 1/16, 23.12.1983 RU 2168401, 7 B23G 3/00, 5/00, 10.06.2001 SU 302191, B23G 1/16, 28.04.1971 SU 389654, B23G 5/00, 05.07.1973 SU 402436, B23G 1/16, 19.10.1973 SU 1252085, 4 B23G 1/16, 23.08.1986 3 84394 можливістю гвинтового руху лопать 3. Лопать 3 встановлена і закріплена на валу 5, а останній установлений у втулках 4 корпуса 11 і кришки 6. В отвір валу 5 встановлена втулка 9 із внутрішнім шліцьовим отвором, у яке у свою чергу встановлена шліцьова частина валу-шестірні 10. За допомогою зубчастих коліс 17, 18, 19, утворюючих мультиплікатор, вал-шестірня 10 з'єднаний зі шпинделем 20, у якому встановлений мітчик 21. У корпусі 11 виконаний подовжній паз 12, у якому розміщений з можливістю переміщення повзунок 13. У повзунку 13 виконано різьблення, у яку поміщений гвинт 15. У паз 12 поміщений упор 14, установлений з можливістю переміщення і фіксації. У кришку 6 і корпус 11 укручені штуцера 1 і виконані порожнини, що підводять, 2. Керування силовою голівкою здійснюється традиційним способом по шляху, й у графічних матеріалах не показано. Пропонований пристрій працює в такий спосіб. Попередньо, установлюється положення упора 14 у необхідне положення щодо повзунка 13, що являє собою глибину нарізуемого різьблення. Потім, у гвинтову нарізку 8 подається тиск повітря через штуцер 1 і порожнину 2 кришки 6, яке, впливаючи на лопать 3, приводить у гвинтовий рух вал 5. Гвинтовий рух валу 5 передається через Комп’ютерна в ерстка В. Клюкін 4 внутрішній шліцьовий отвір втулки 9 і обертає валшестірню 10. З валу-шестірні 10 через блок коліс 17, 18 і 19 мультиплікатора, обертання передається на шпиндель 20 і мітчик 21. Мітчик 21 нарізує різьблення в оброблюваному отворі. Обертання шпинделя 20 відбувається до моменту контактування повзунка 13 з упором 14. Потім, здійснюється реверсування рухів - тиск повітря подається в штуцер 1 і порожнину 2 корпуса 11 і впливає на протилежну сторону лопаті 3, яка переміщається в крайнє початкове положення до упора. При цьому здійснюється обертання валушестірні 10 у протилежному напрямку і, відповідно, реверсування рухів шпинделя 20 і "вигвинчування" мітчика 21 з оброблюваного отвору. Пропонований пристрій може бути виготовлений на машино-приладобудівному підприємстві, що має цех нестандартного обладнання. Джерела інформації: 1. Станок вертикальный резьбонарезной 2054М. Руководство по эксплуатации. Часть ІІ. Краснореченск: Краснореч. станкостроит. завод 1984. - 33с. 2. Авторское свидетельство СССР №1038123, кл. В23G1/16, 1981. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPower tapping head
Автори англійськоюKanareiev Feliks Mykolaiovych, Novikov Pavlo Anatoliiovych
Назва патенту російськоюСиловая резьбонарезная головка
Автори російськоюКанареев Феликс Николаевич, Новиков Павел Анатольевич
МПК / Мітки
Мітки: головка, силова, різенарізувальна
