Пристрій для моделювання хронічної ішемії

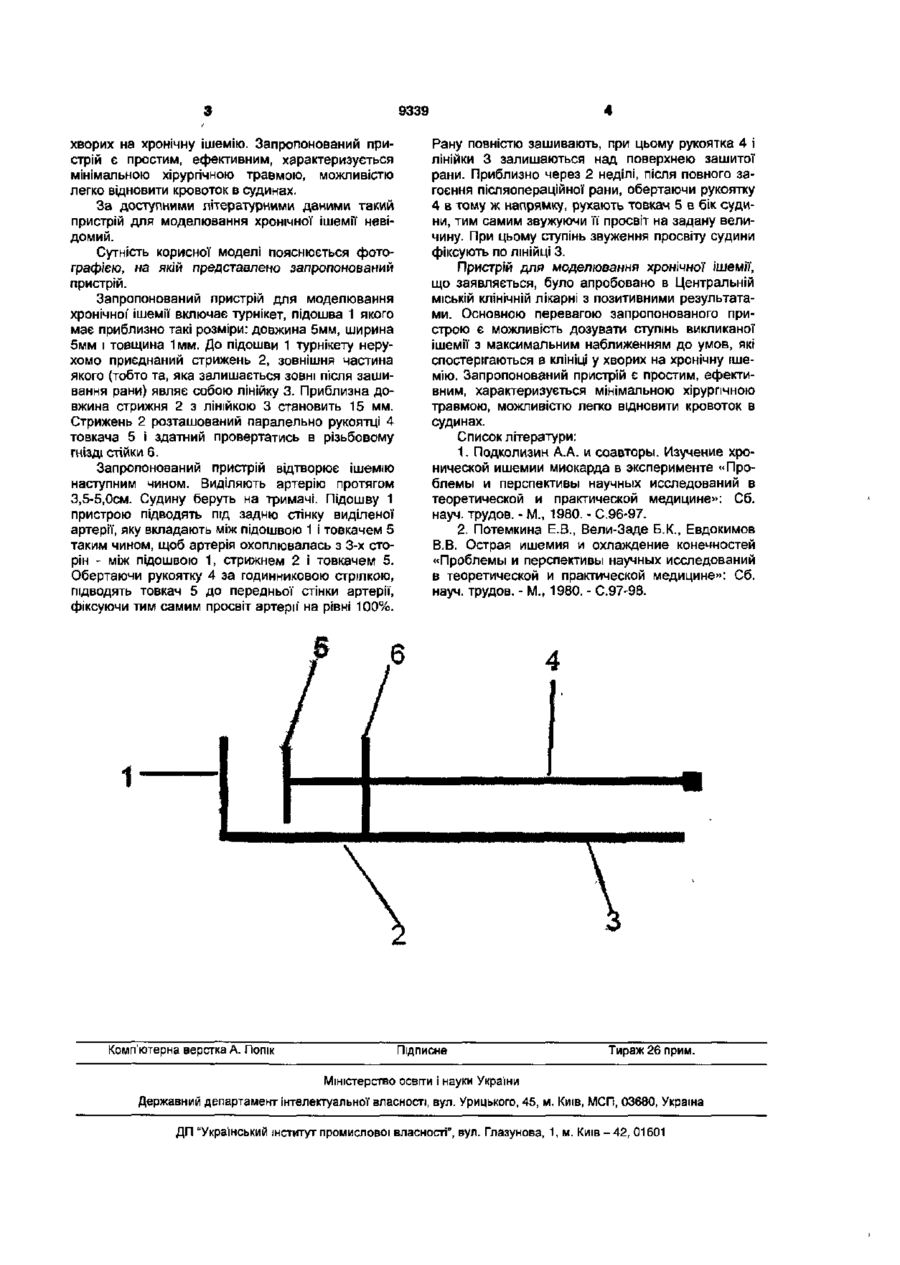

Пристрій для моделювання хронічної ішемії, що включає турнікет, що складається з підошви, в яку вкладається судина, і штовхача, з'єднаних між собою за допомогою гвинтів, який відрізняється тим, що штовхач має рукоятку, яка залишається зовні зашитої рани, а до підошви турнікета нерухомо приєднаний паралельний рукоятці штовхача стрижень, зовнішня частина якого являє собою лінійку. Корисна модель, що заявляється, відноситься до медицини, точніше до судинної хірургії, і призначена для моделювання хронічної ішемії. Метою моделювання хронічної Ішемії є вивчення змін, що відбуваються в Ішемізованих тканинах, а також удосконалення способів діагностики і лікування хронічної ішемії. Існуючі пристрої моделювання хронічної ішемії базуються на механічному частковому звуженні чи повній оклюзії артеріальних судин, однак вони не дозволяють здійснювати дозоване звуження їх просвіту. В той же час, тільки дозоване звуження просвіту судин може дозволити визначити відсоткове співвідношення між звуженням судин І стадією хронічної ішемії. Так, відомий пристрій для моделювання хронічної ішемії, який включає лігатуру і стрижень діаметром 0,6мм [1]. Після заведення лігатури під гілку виділеної артерії в неї вводили вказаний стрижень, що дозволяло після накладання лігатури і видалення стрижня отримувати фіксоване звуження судини. Недоліком пристрою є відсутність контролю за ступенем стиснення судини. Інший відомий пристрій для моделювання хронічної ішемії, взятий за прототип, створили Потьомкін Е.В. і співавтори [2]. Пристрій мас вигляд турнікету, підошву якого підводять під попередньо Ізольовану судину. Далі за допомогою гвинтів зближують підошву турнікету з товкачем для перетискання судини до припинення пульсації. При зашиванні рани такий пристрій залишається всередині тіла. Через певний проміжок часу турнікет видаляють і перевіряють відновлення пульсації в судині. Недоліком пристрою є відсутність контролю за ступенем стиснення судини, неможливість повного відновлення кровотоку після закінчення експерименту. Задача, яку вирішує корисна модель, що заявляється, полягає у вдосконаленні пристрою для моделювання хронічної ішемії таким чином, щоб він забезпечував дозоване контрольоване звуження судин, що дозволить відтворювати процес ішемізації в динаміці. Технічний результат, що досягається, буде полягати у створенні більш адекватної моделі хронічної ішемм для вивчення співвідношення між ступенем звуженням судин і стадією хронічної ішемії, що раніше було неможливо. Поставлена задача вирішується тим, що у відомому пристрої для моделювання хронічної" ішемії, який включає турнікет, що складається з підошви, в яку вкладається судина, і товкача, з'єднаних між собою за допомогою гвинтів, згідно корисної моделі, товкач має рукоятку, яка залишається зовні зашитої рани, а до підошви турнікету нерухомо приєднаний паралельний рукоятці товкача стрижень, зовнішня частина якого являє собою лінійку. Відмінною особливістю запропонованого пристрою є те, що товкач має рукоятку, яка залишається назовні зашитої рани, а до підошви турнікету нерухомо приєднаний паралельний рукоятці товкача стрижень, зовнішня частина якого являє собою лінійку. Це забезпечує можливість дозувати ступінь викликаної ішемії з максимальним наближенням до умов, які спостерігаються в клініці у О) со со О) з 9339 хворих на хронічну ішемію. Запропонований пристрій є простим, ефективним, характеризується мінімальною хірургічною травмою, можливістю легко відновити кровоток в судинах. За доступними літературними даними такий пристрій для моделювання хронічної ішемії невідомий. Сутність корисної моделі пояснюється фотографією, на якій представлено запропонований пристрій. Запропонований пристрій для моделювання хронічної ішемії включає турнікет, підошва 1 якого має приблизно такі розміри: довжина 5мм, ширина 5мм і товщина 1мм. До підошви 1 турнікету нерухомо приєднаний стрижень 2, зовнішня частина якого (тобто та, яка залишається зовні після зашивання рани) являє собою лінійку 3. Приблизна довжина стрижня 2 з лінійкою 3 становить 15 мм. Стрижень 2 розташований паралельно рукоятці 4 товкача 5 і здатний провертатись в різьбовому гнізді стійки 6. Запропонований пристрій відтворює ішемію наступним чином. Виділяють артерію протягом 3,5-5,0см. Судину беруть на тримачі. Підошву 1 пристрою підводять під задню стінку виділеної артерії, яку вкладають між підошвою 1 і товкачем 5 таким чином, щоб артерія охоплювалась з 3-х сторін - між підошвою 1, стрижнем 2 і товкачем 5. Обертаючи рукоятку 4 за годинниковою стрілкою, підводять товкач 5 до передньої стінки артерії, фіксуючи тим самим просвіт артерії на рівні 100%. Рану повністю зашивають, при цьому рукоятка 4 і лінійки 3 залишаються над поверхнею зашитої рани. Приблизно через 2 неділі, після повного загоєння післяопераційної рани, обертаючи рукоятку 4 в тому ж напрямку, рухають товкач 5 в бік судини, тим самим звужуючи її просвіт на задану величину. При цьому ступінь звуження просвіту судини фіксують по лінійці 3. Пристрій для моделювання хронічної ішемії, що заявляється, було апробовано в Центральній міській клінічній лікарні з позитивними результатами. Основною перевагою запропонованого пристрою є можливість дозувати ступінь викликаної ішемії з максимальним наближенням до умов, які спостерігаються в клініці у хворих на хронічну ішемію. Запропонований пристрій є простим, ефективним, характеризується мінімальною хірургічною травмою, можливістю легко відновити кровоток в судинах. Список літератури: 1. Подкопизілн А.А. и соавторы. Изучение хронической ишемии миокарда в эксперименте «Проблемы и перспективы научных исследований в теоретической и практической медицине»: Сб. науч. трудов. - М., 1980. - С.96-97. 2. Потемкина Е.В., Вели-Заде Б.К., Евдокимов В.В. Острая ишемия и охлаждение конечностей «Проблемы и перспективы научных исследований в теоретической и практической медицине»: Сб. науч. трудов. - М.( 1980. - С.97-98. 1 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
