Автоматичний пристрій для приготування гарячих напоїв шляхом заварювання

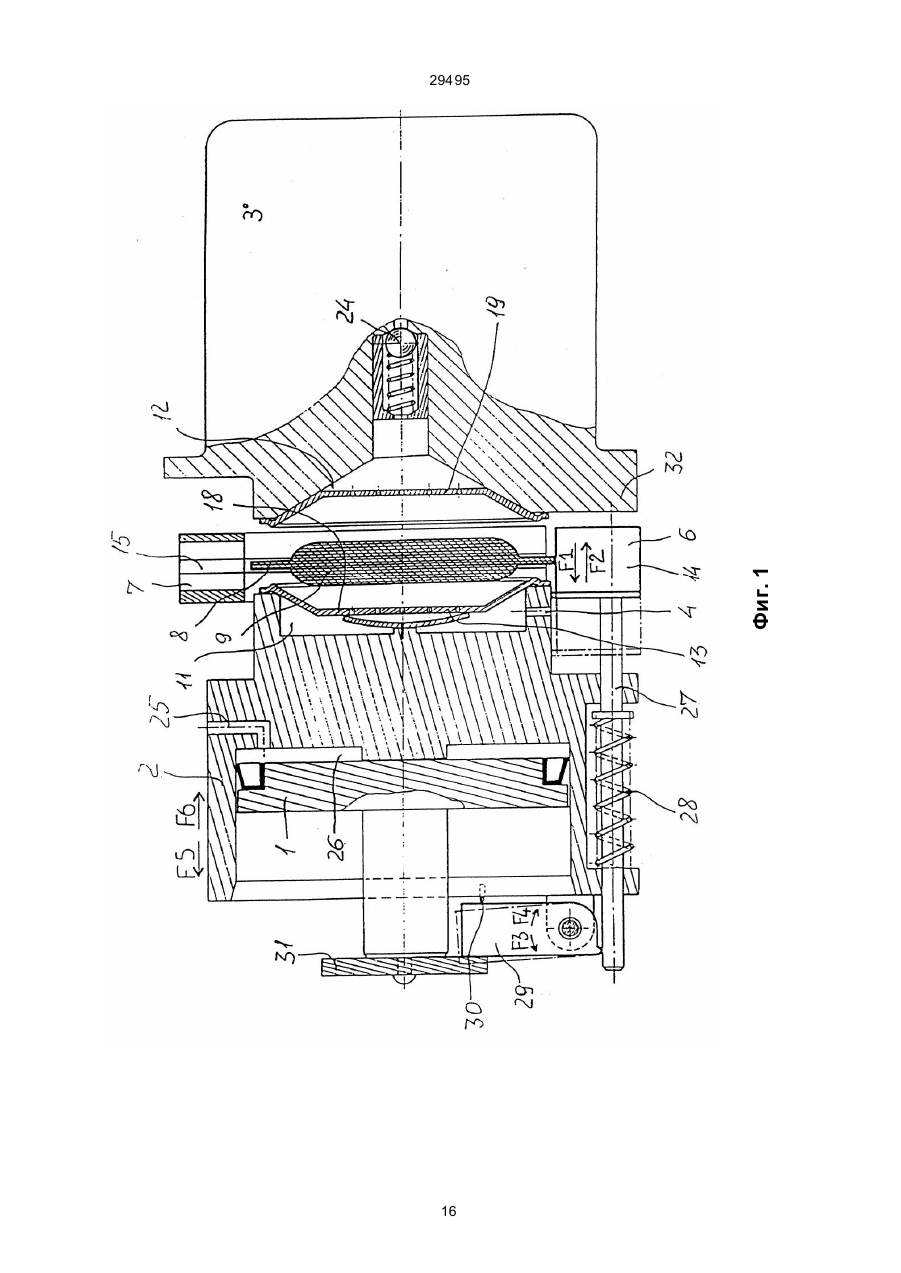

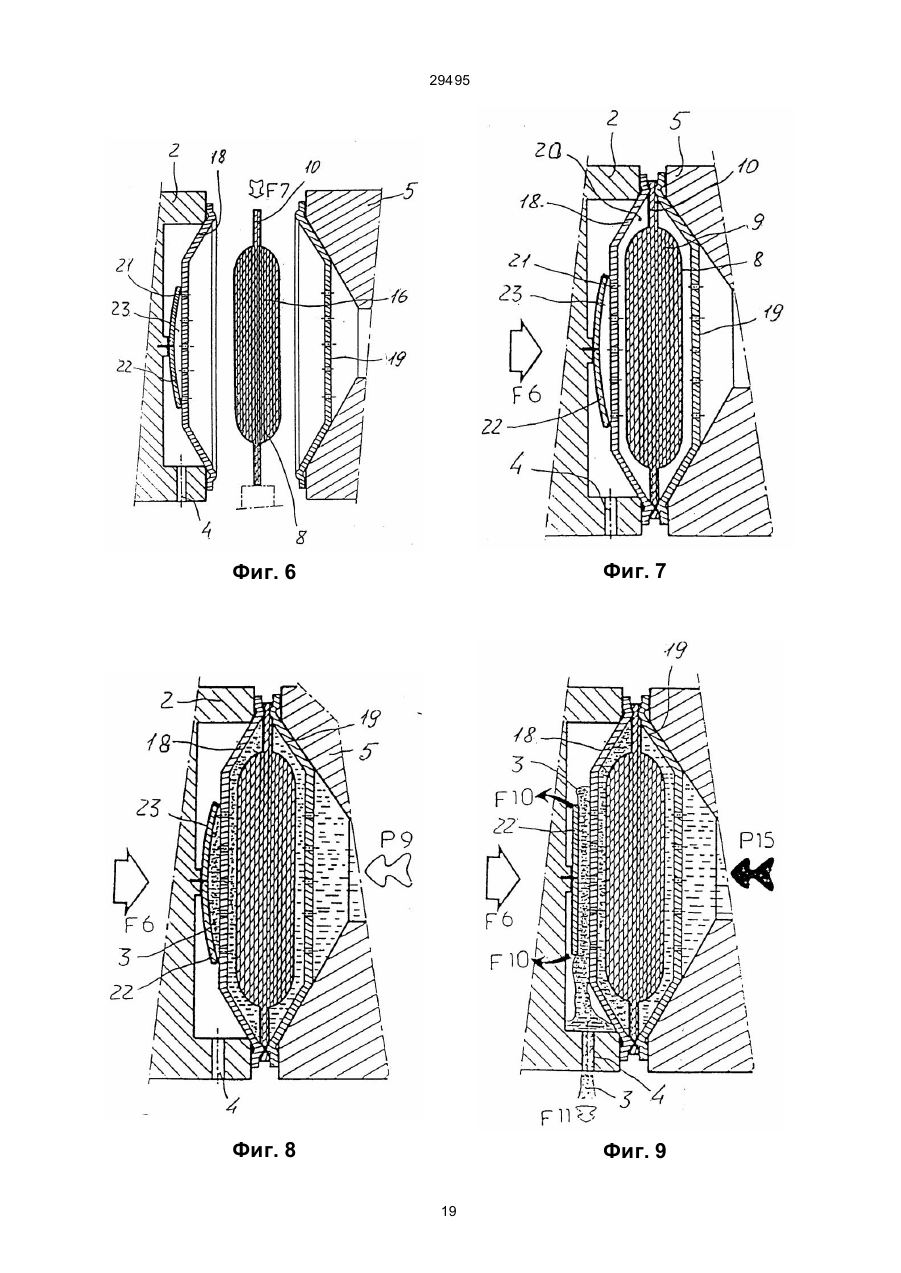

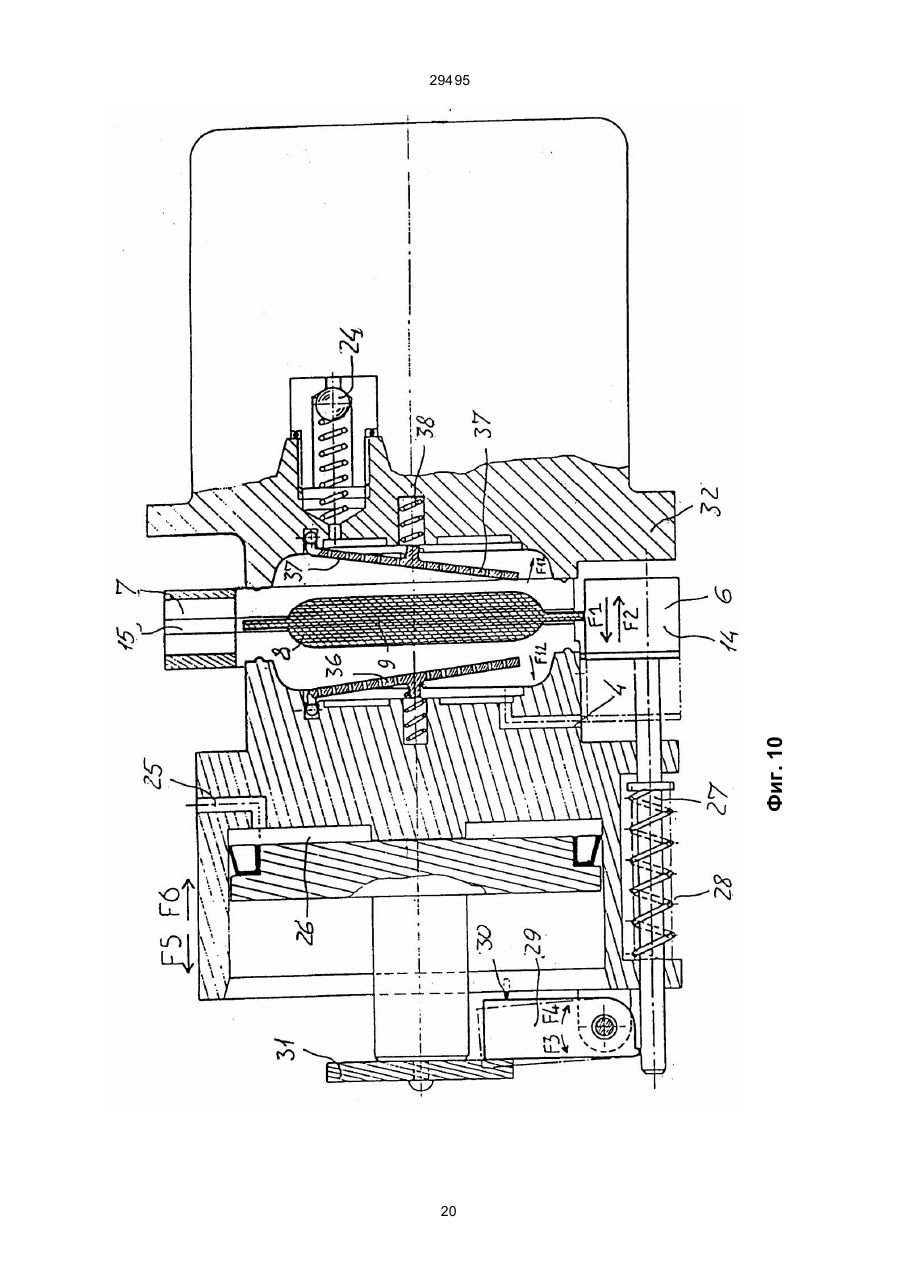

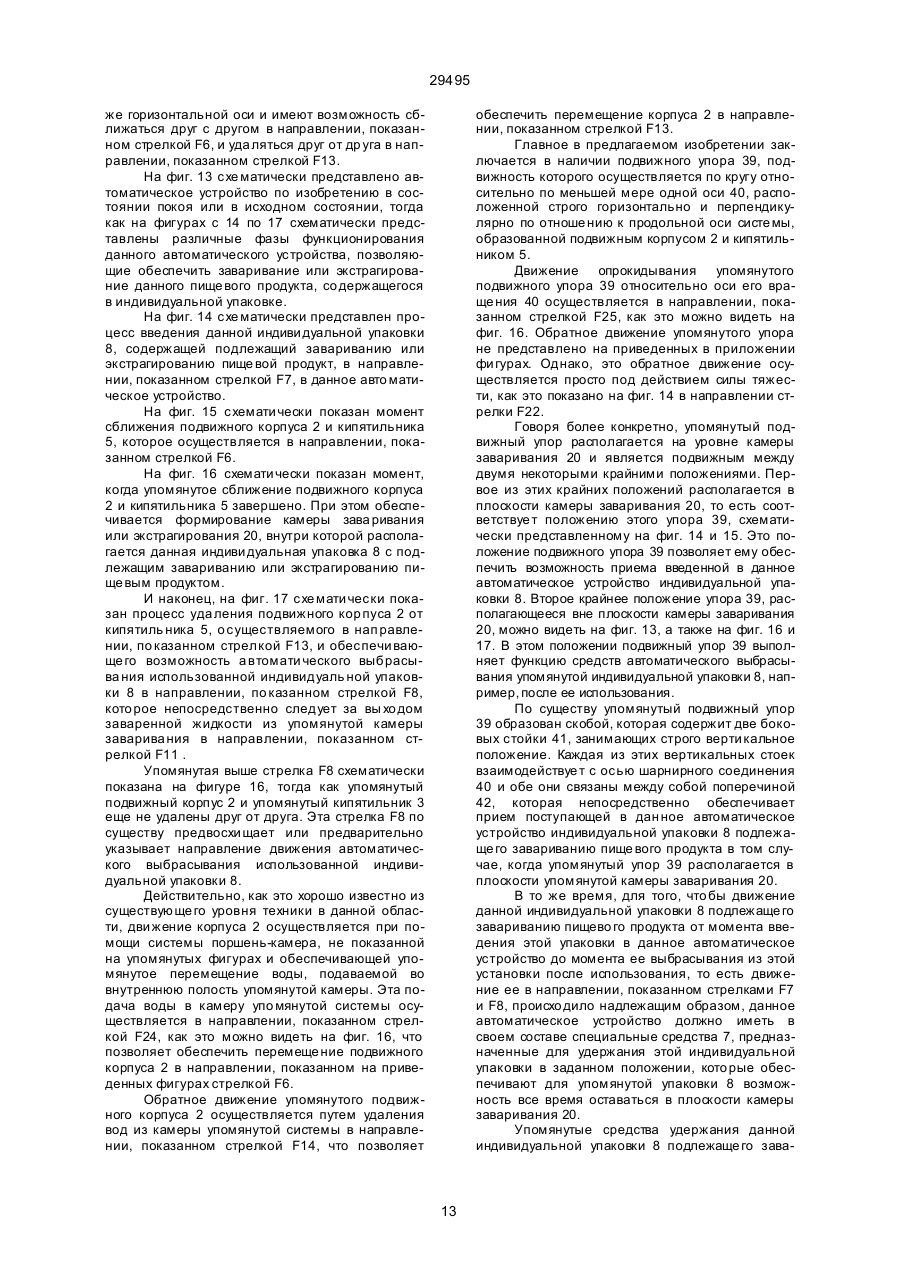

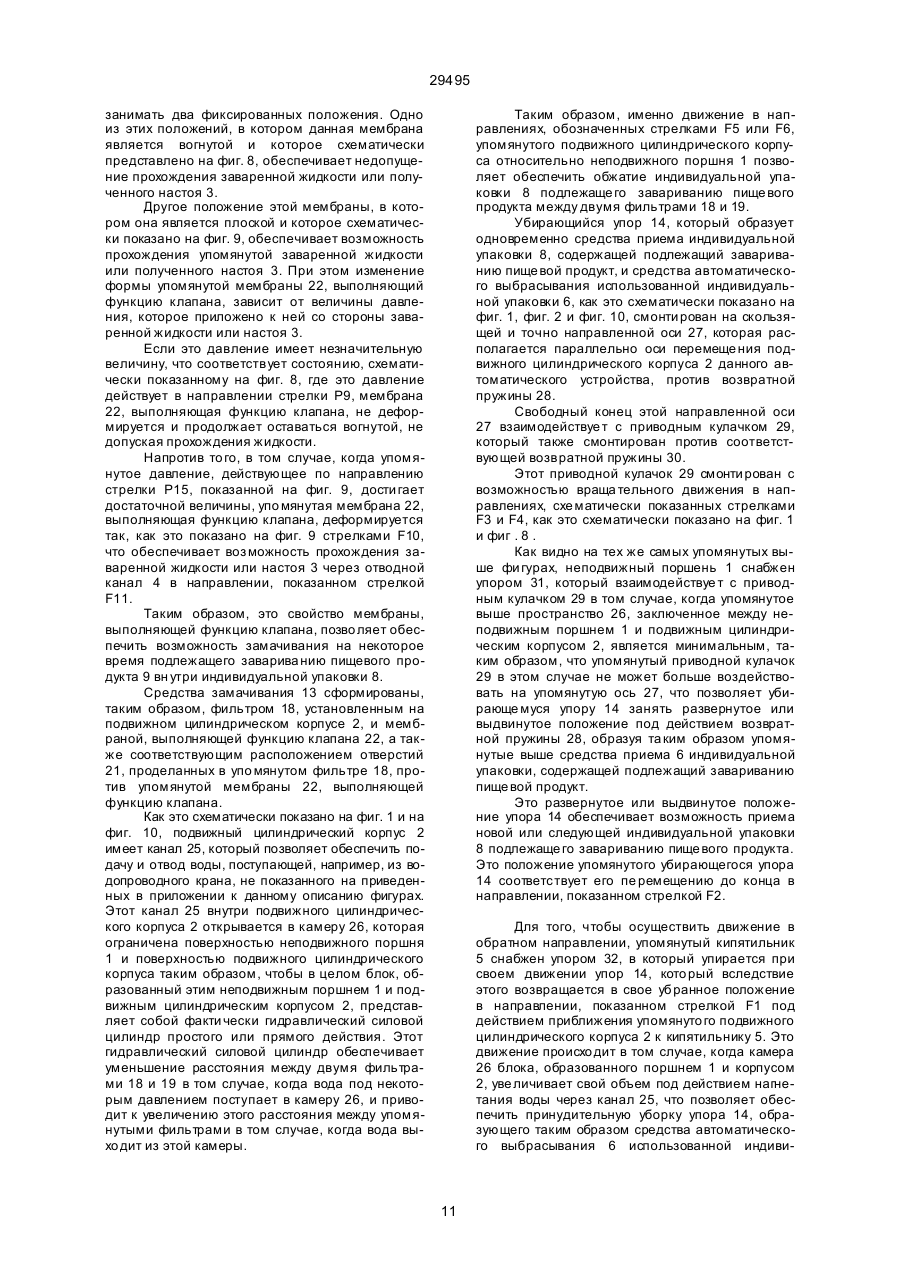

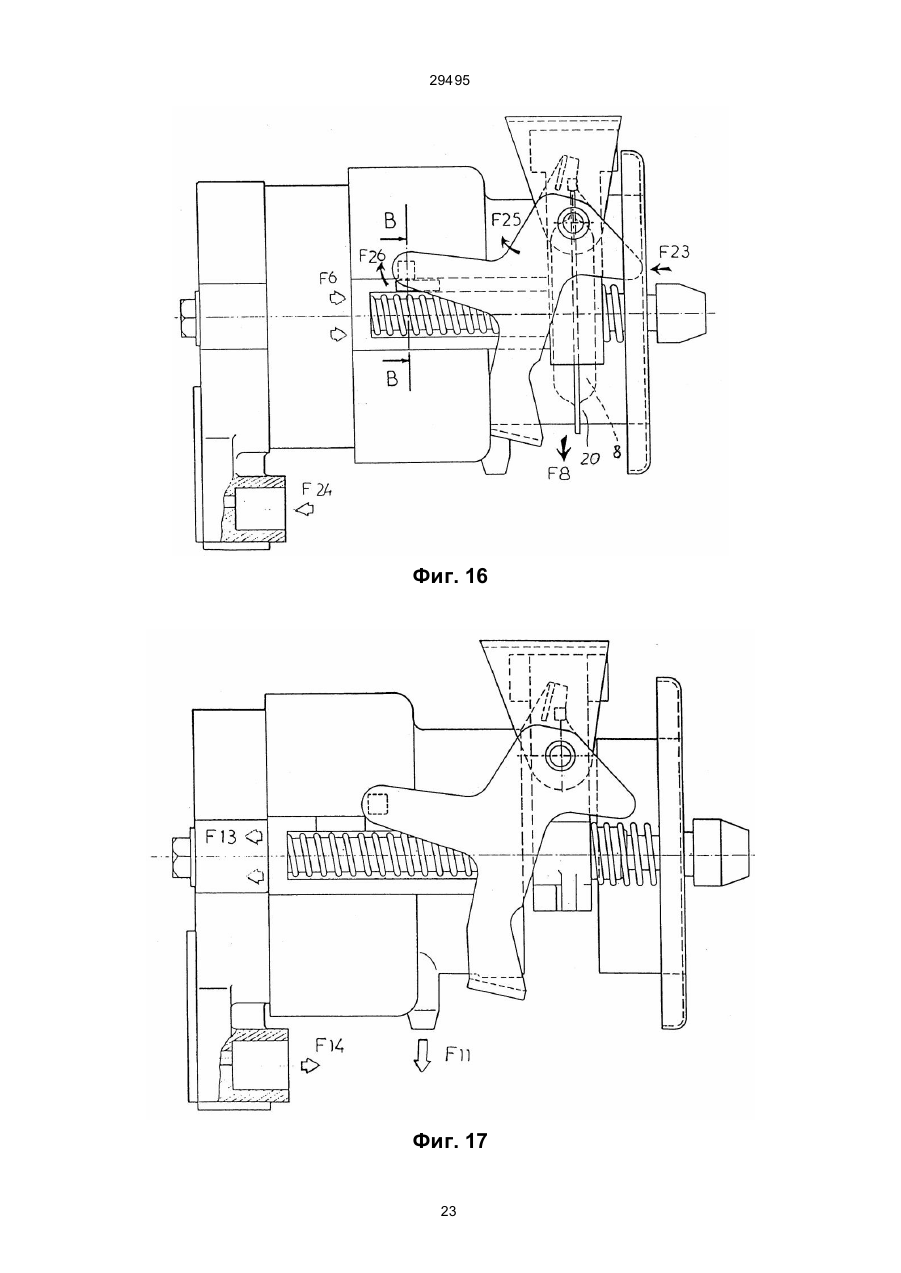

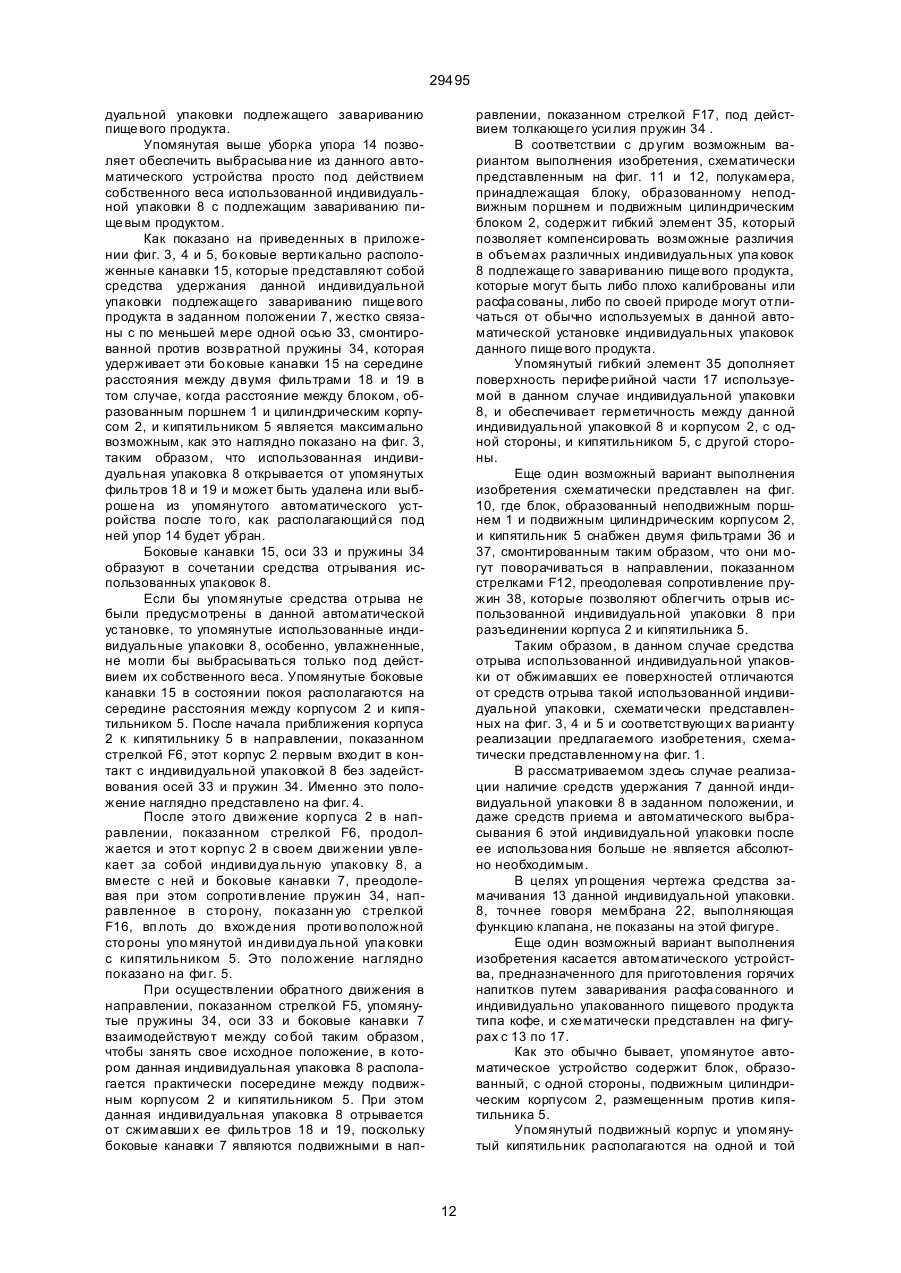

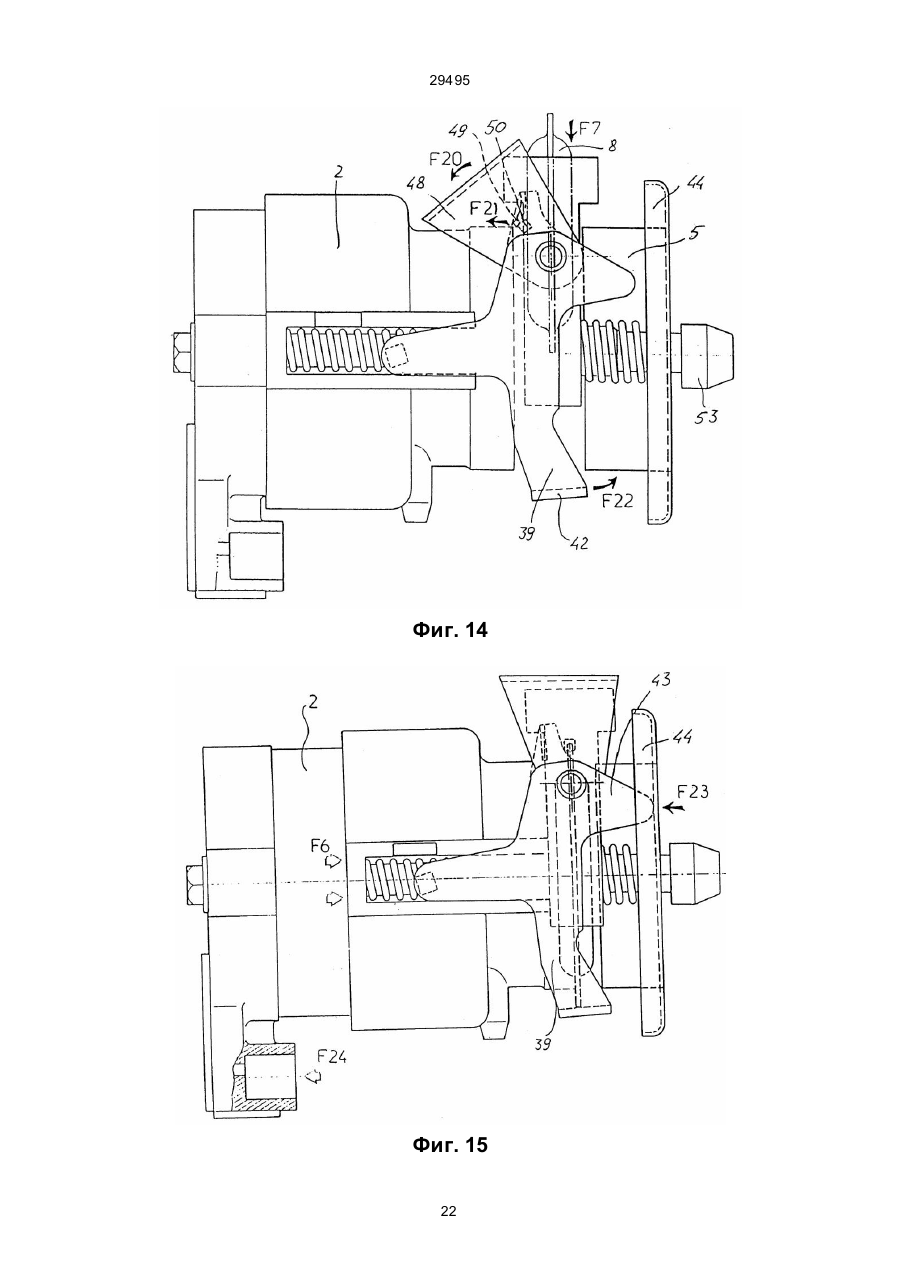

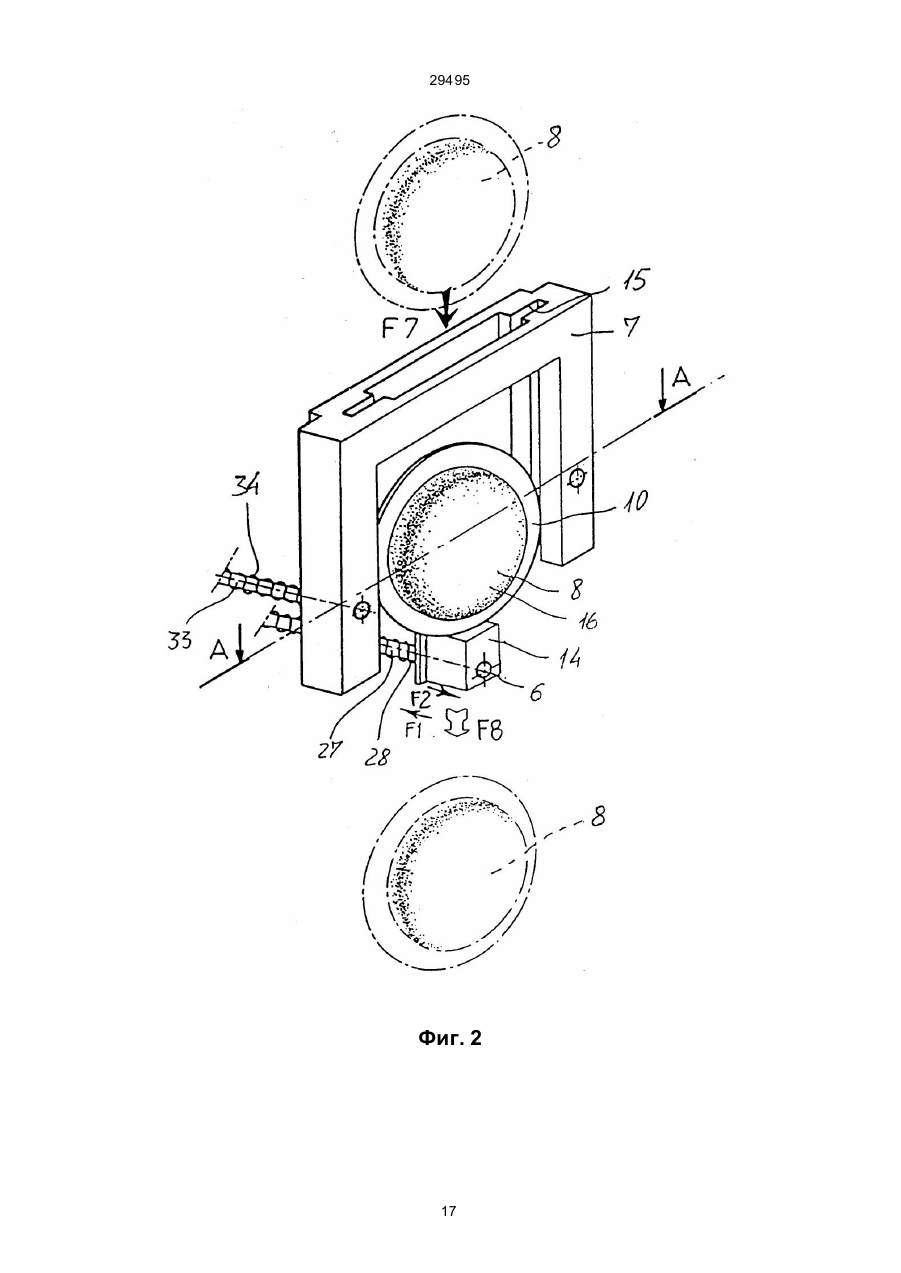

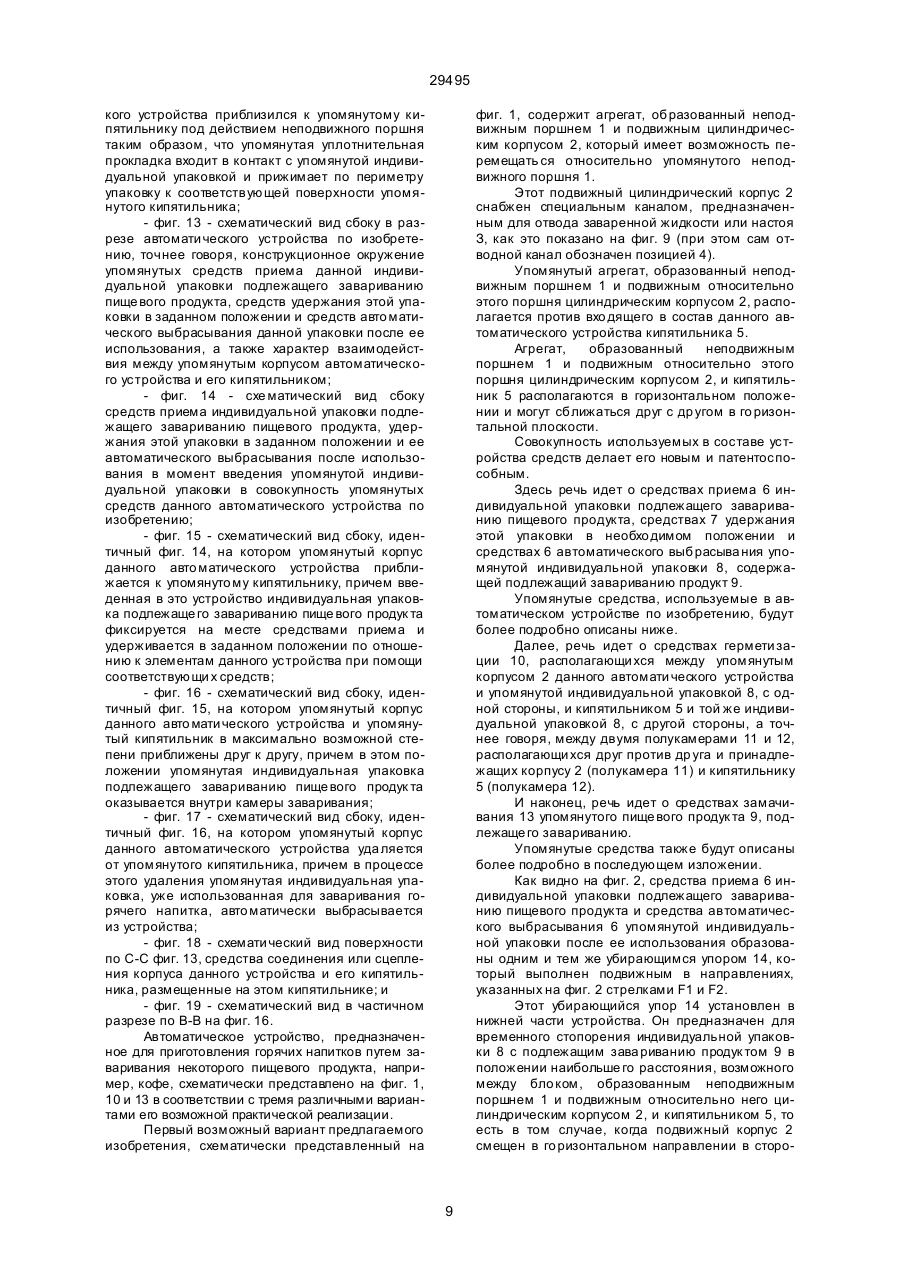

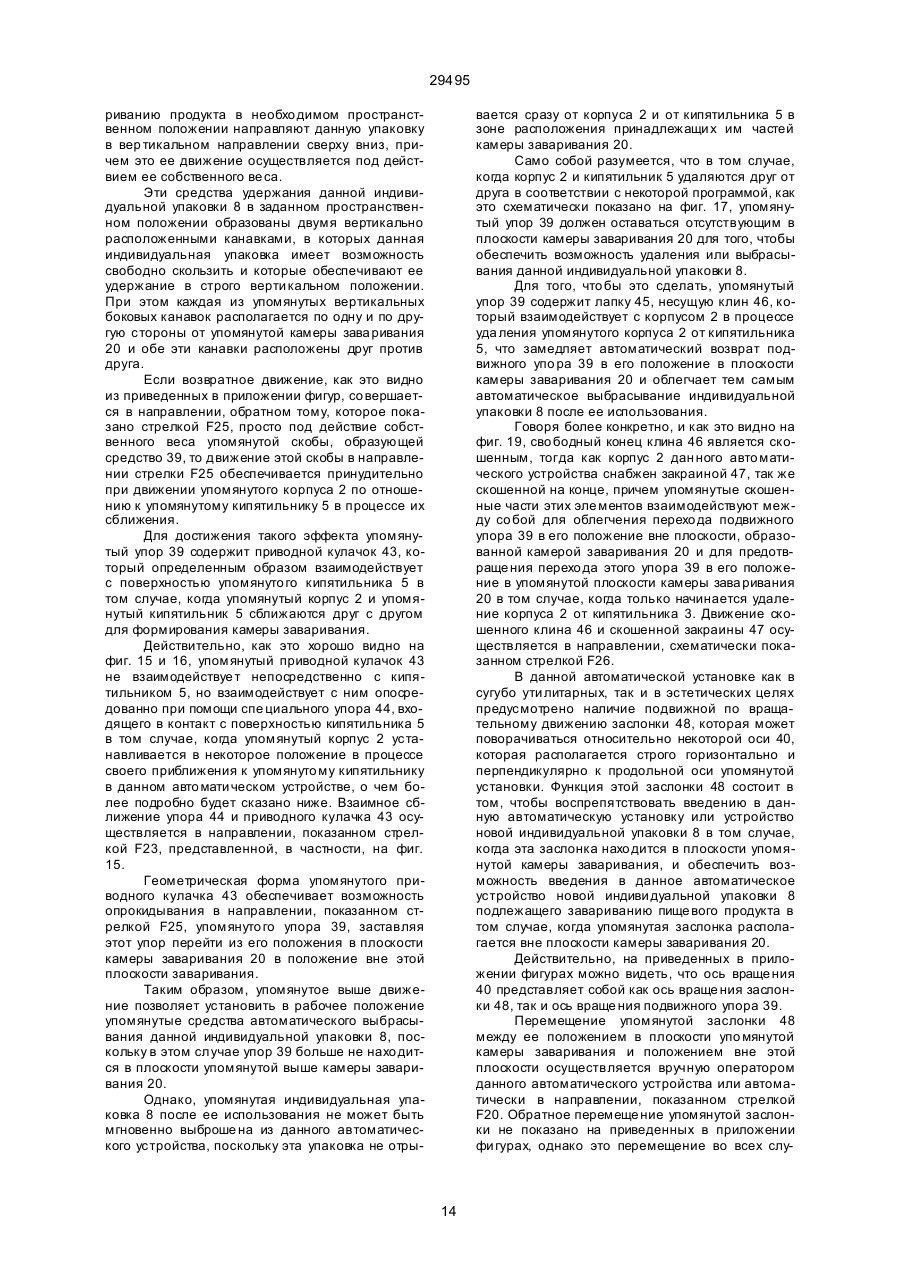

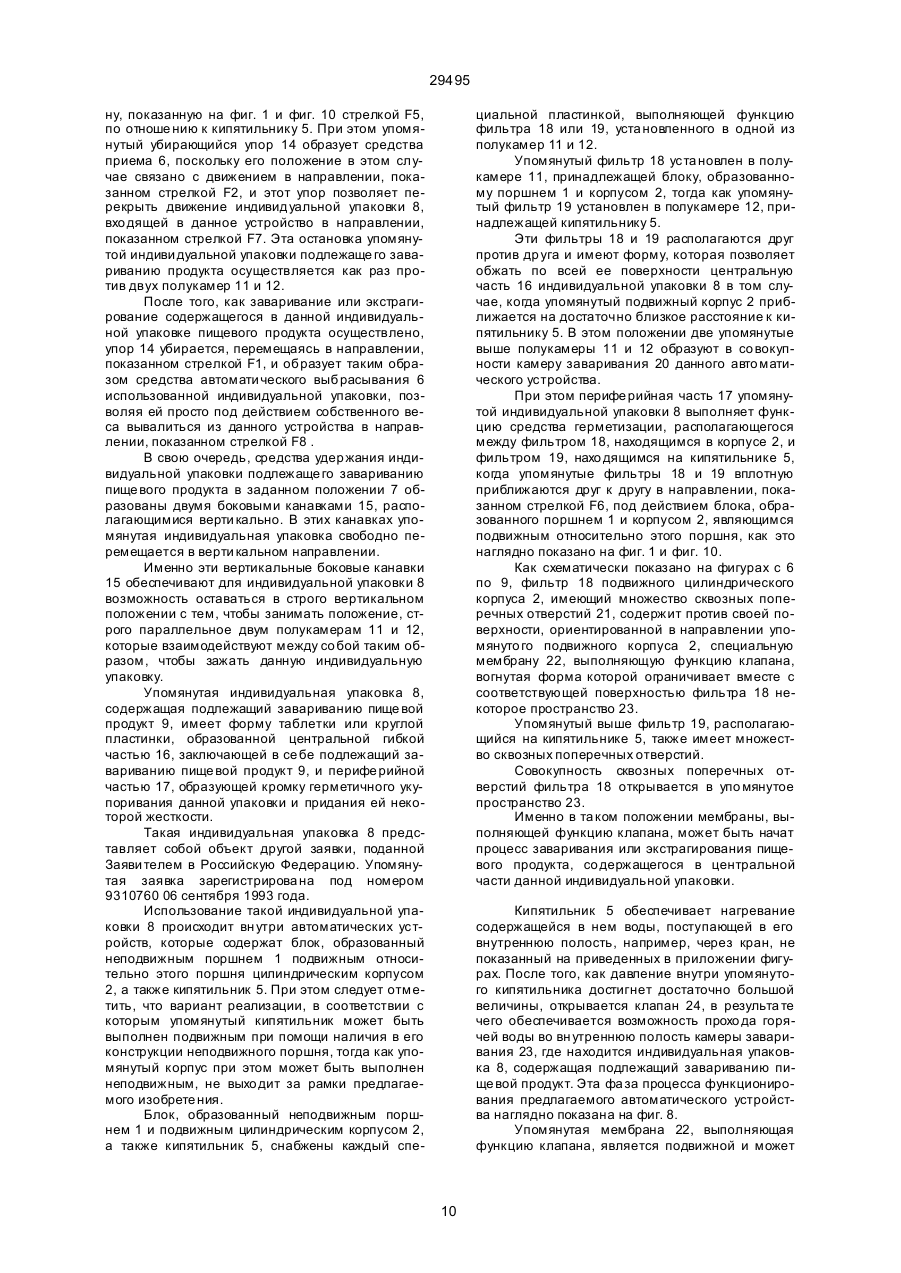

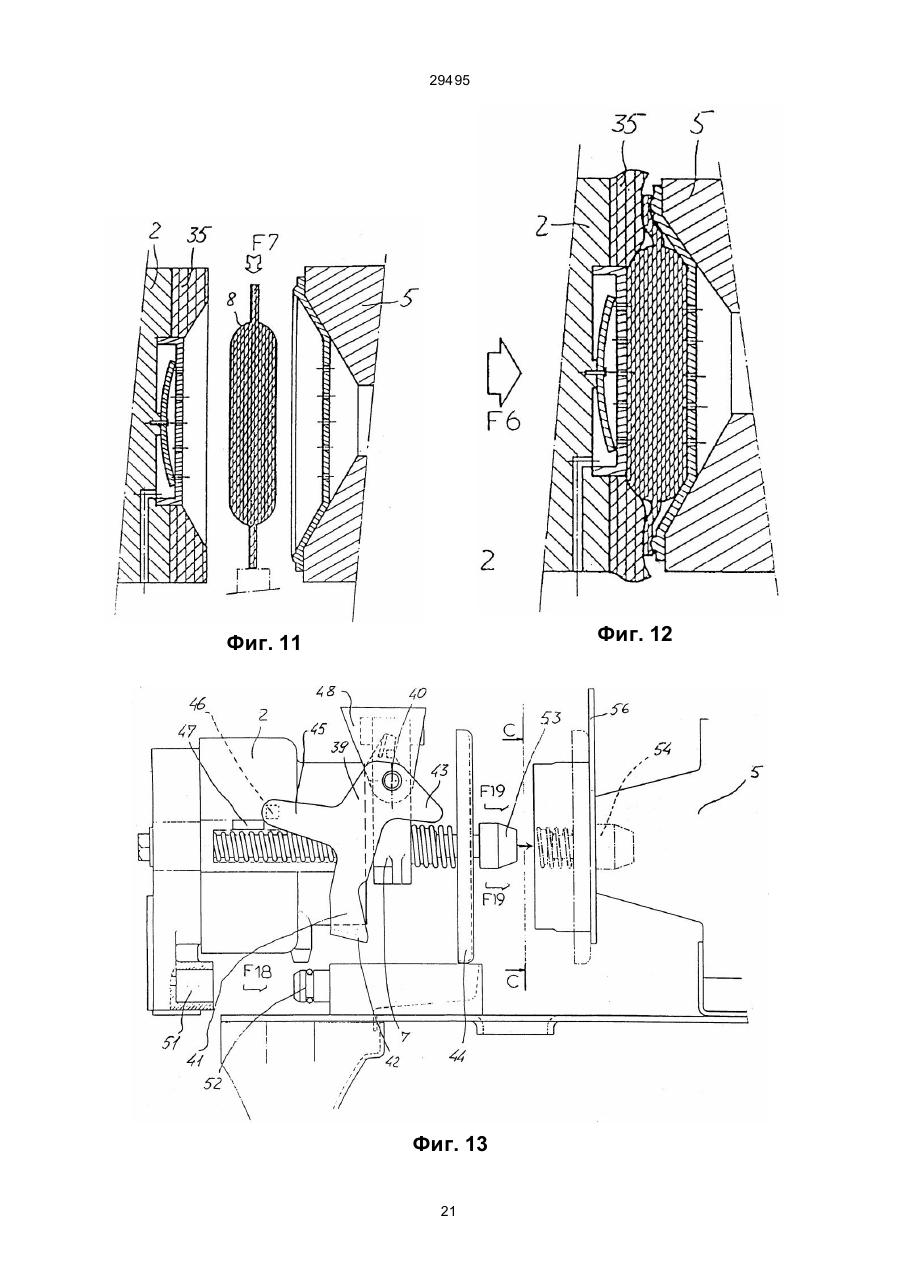

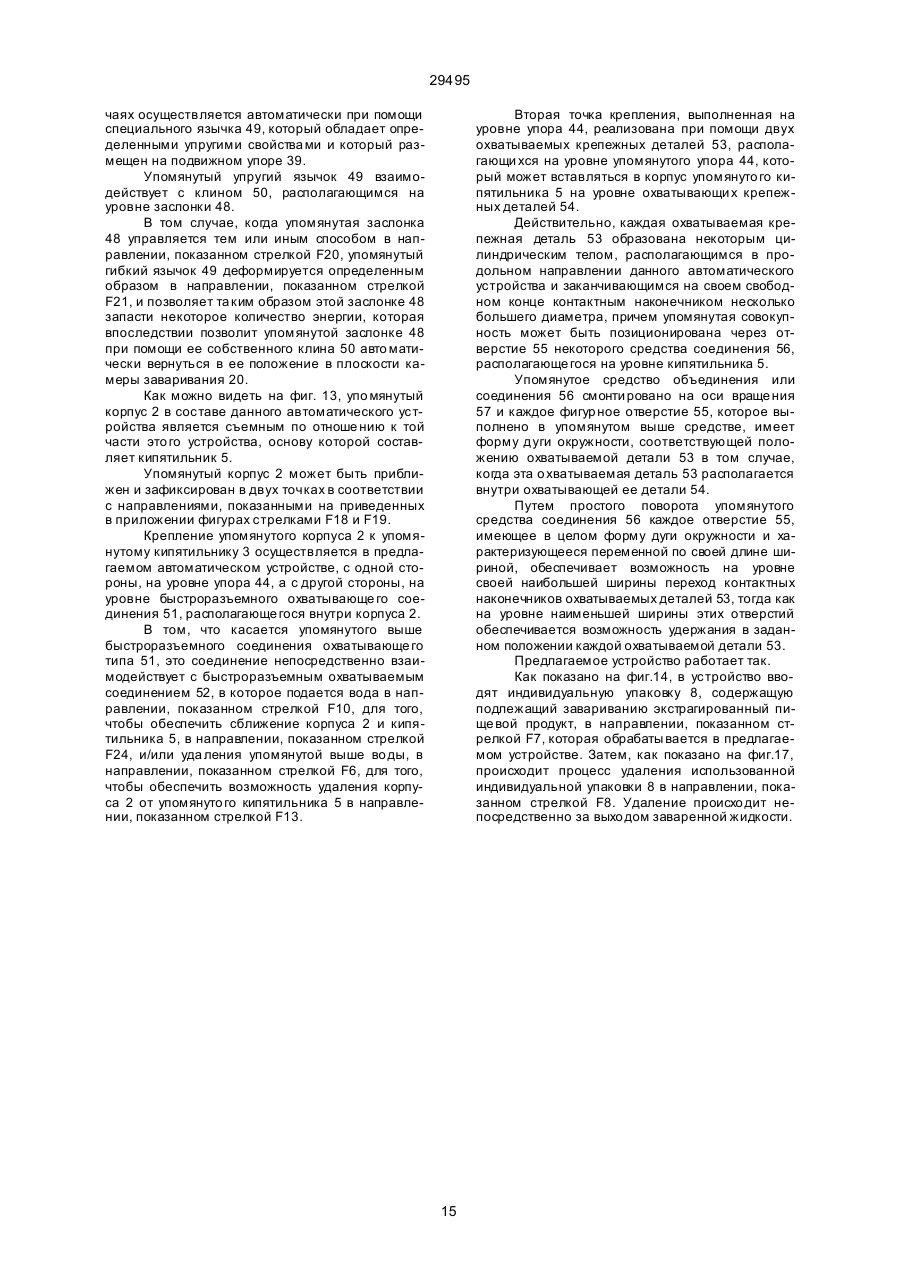

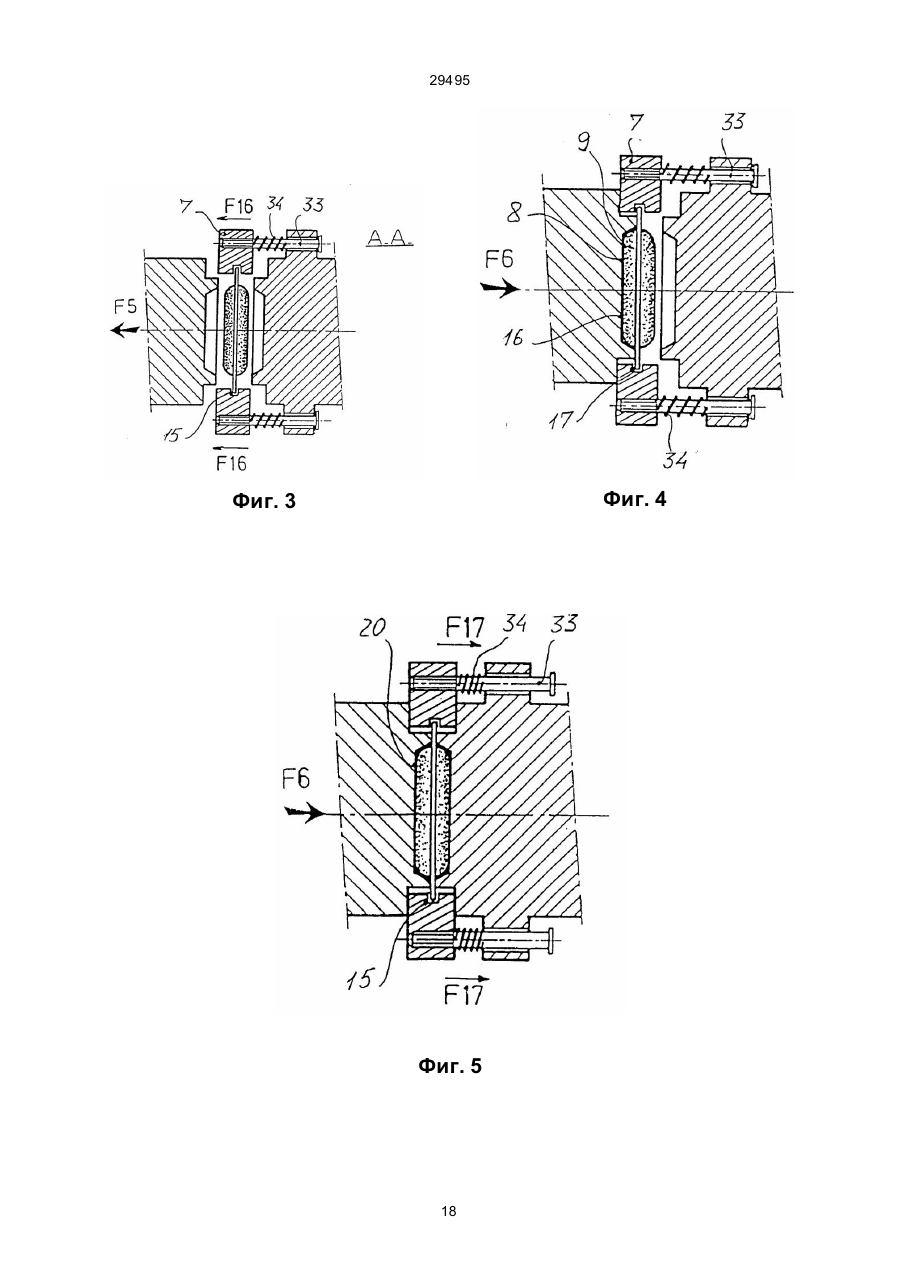

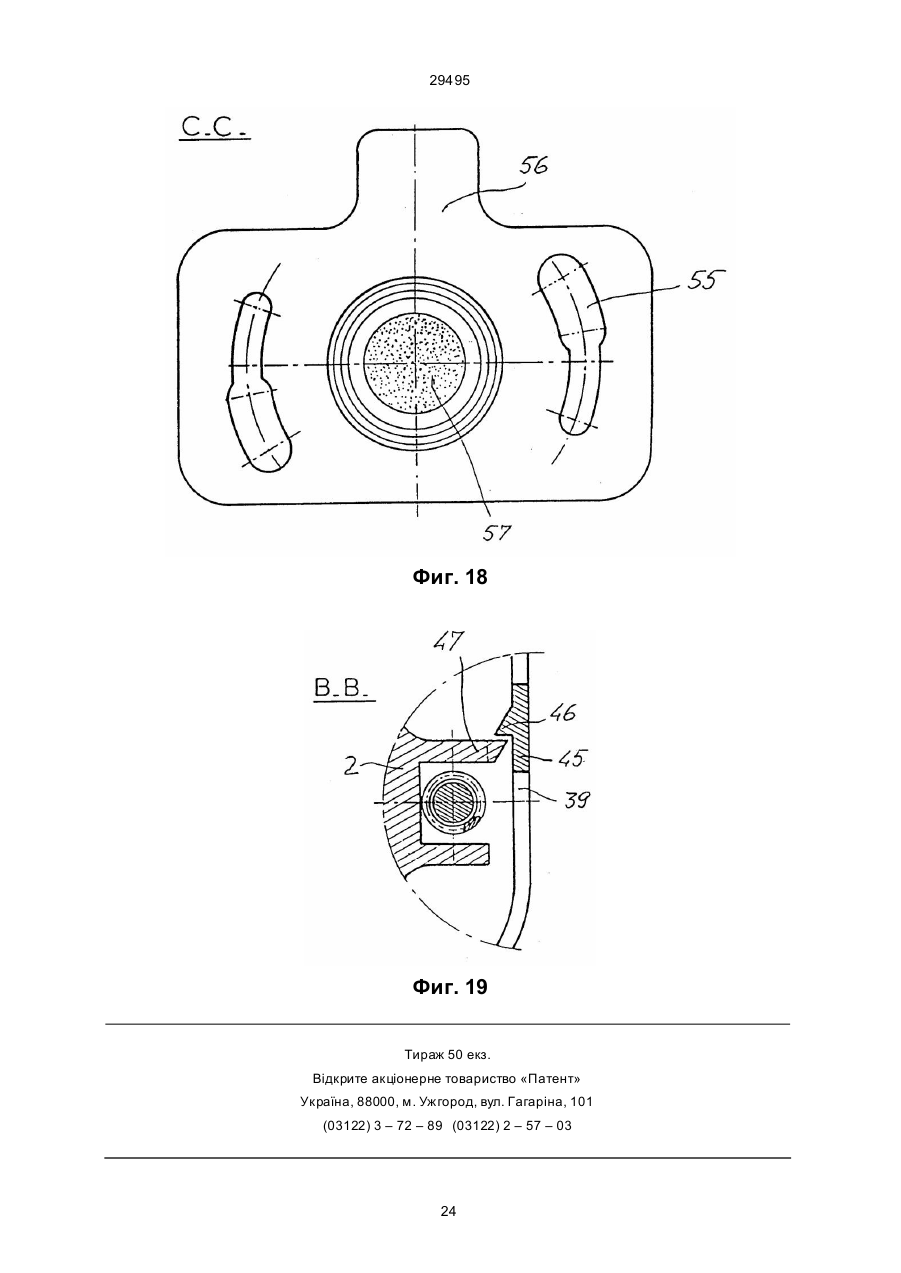

1.Автомати ческое устройство для приготовления горячих напитков путем заваривания, содержащее агрегат, образованный корпусом, расположенным против кипятильника, причем корпус и кипятильник установлены с возможностью сближения друг с другом с образова нием камеры заваривания, отличающееся тем, что это устройство содержит расположенные между корпусом и кипятильником в зоне камеры зава ривания средства приема и автоматического выбрасывания отдельной упаковки, содержащей порцию подлежащего завариванию пищевого продукта, образованные по меньшей мере одним убирающимся элементом, задействуе мым в положении по существу под камерой заваривания и предназначенным для временного удержания отдельной упаковки неподвижно между корпусом и кипятильником во время ее приема и убираемым от прохо да, чтобы позволить выбрасывание отдельной упаковки под действием ее собственной тяжести, причем перемеще ние отдельной упаковки направлено перпендикулярно оси устройства, а также средства удержания упаковки, в которых указанная упаковка установлена с возможностью скольжения и при помощи которых она размещена в вертикальном положении, когда задействованы средства приема. 2. Устройство по п. 1, отличающее ся тем, что камера заваривания образована двумя полукамерами, одна из которых принадлежит поверхности корпуса, а другая - поверхности кипятильника, причем эти две поверхности обраще ны одна к другой и образуют камеру зава ривания, когда примыкают друг к другу, а также тем, что от C2 (54) АВТОМАТИЧНИЙ ПРИСТРIЙ ДЛЯ ПРИГОТУВАННЯ ГАРЯЧИХ НАПОЇВ ШЛЯХОМ ЗАВАРЮВАННЯ 29495 налом отвода экстрагированной жидкости, входное отверстие которого расположено между указанной полукамерой и мембраной-клапаном. 9. Устройство по п. 1, отличающееся тем, что убирающийся элемент является упором, образующим в задействованном положении средства приема отдельной упаковки, а в убранном положении средства автоматического выбрасывания упаковки под действием ее собственной тяжести, причем убирающийся элемент вмонтирован на направляющей оси против возвратной пружины, а свободный конец направляющей оси взаимодействует с подпружиненным управляющим кулачком. 10. Устройство по п. 1, отличающееся тем, что средства удержания упаковки жестко связаны с по меньшей мере одной подпружиненной осью, пружина которой поддерживает средства удержания в положении на середине расстояния от корпуса и от кипятильника таким образом, чтобы обеспечить отделение упаковки, когда раздвигание корпуса и кипятильника является максимальным. 11. Устройство по любому из пп. 1-6, 8 или 10, отличающее ся тем, что оно имеет неподвижный поршень, причем корпус подвижен относительного этого поршня и снабжен каналом подвода и отвода воды, открывающимся в камеру, образованную корпусом и неподвижным поршнем в виде гидроцилиндра просто го действия, способного уменьшать или увеличивать объем камеры для отвода или приема воды, поступающей по указанному каналу, при горизонтальном удалении или сближении корпуса и кипятильника. 12. Устройство по п. 11, отличающееся тем, что неподвижный поршень снабжен упором, взаимодействующим с управляющим кулачком, когда указанная камера имеет минимальный объем, так, что средства приема упаковки приводятся в рабочее положение, а средства автоматического выбрасывания упаковки приводятся в нерабочее положение, то есть так что убирающийся элемент задействуется для обеспечения приема новой упаковки. 13. Устройство по п. 1, отличающее ся тем, что кипятильник снабжен упором, кото рый служит ограничителем средств приема упаковки, когда корпус и кипятильник сближаются так, что средства приема упаковки приводятся в нерабочее положение, а средства автоматического выбрасывания упаковки приводятся в рабочее положение, то есть так, что уби рающийся элемент принимает убранное положение. 14. Устройство по любому из пп. 1-5 или 8, отличающееся тем, что по лукамера корпуса и/или полукамера кипятильника снабжены гибким элементом, позволяющим компенсировать различия упаковок по объему. 15. Устройство по любому из пп. 1-6, 8, 10, 11, 12 или 13, отличающее ся тем, что корпус и кипятильник расположены по одной продольной, по существу, го ризонтальной оси. 16. Устройство по любому из пп. 1-6, 8, 10, 11, 12 или 13, отличающееся тем, что корпус размещен против кипятильника по горизонтальной оси, причем корпус и кипятильник установлены с возможностью реверсируемого сближения друг с другом с образованием камеры заваривания, в зоне которой расположены средства приема, средства удер жания и средства автоматического выбрасывания упаковки, содержащей завариваемый продукт, причем корпус и кипятильник снабжены упором, установленным с возможностью вращения на по меньшей мере одной оси, по существу, го ризонтальной и перпендикулярной продольной оси узла корпус-кипятильник, причем этот упор расположен в зоне камеры заваривания и подвижен между положением в плоскости указанной камеры, в кото ром упор служит средством приема упаковки, и положением вне плоскости камеры заваривания, в котором этот упор служит средством выбрасывания упаковки. 17. Устройство по п. 16, отличающее ся тем, что упор образован скобой, содержащей две боковые, по существу верти кальные стойки, взаимодействующие каждая с шарнирной осью и связанные одна с другой посредством траверсы, которая принимает упаковку, когда упор расположен в плоскости камеры заваривания. 18. Устройство по п. 16 или 17, отличающееся тем, что средства удер жания упаковки расположены на уровне указанного упора и направляют упаковку, по существу, вер тикально сверху вниз. 19. Устройство по п. 18, отличающее ся тем, что средства удер жания упаковки образованы двумя вертикальными канавками, в которых упа ковка может скользить и поддерживается в верти кальном положении, причем эти элементы расположены по разные стороны камеры заваривания. 20. Устройство по любому из пп. 16-18, отличающееся тем, что указанный упор содержит по меньшей мере один управляющий кулачок, который взаимодействуе т с корпусом или кипятильником, когда они сближаются друг с др угом, причем этот кулачок управляет упором для его перемещения из положения в плоскости камеры заваривания в положение вне этой плоскости, причем обратное перемещение упора осуществляется под его собственной тяжестью, когда корпус и кипятильник удаляются друг о т др уга. 21. Устройство по любому из пп. 16-18 или 20, отличающееся тем, что упор содержит по меньшей мере одну лапку, несущую клин, взаимодействующий с корпусом или с кипятильником при удалении их друг от др уга так, что бы замедлить автоматический возврат упора в положение в плоскости камеры заваривания и облегчить выбрасывание упаковки. 22. Устройство по п. 21, отличающее ся тем, что свободный конец указанного клина выполнен скошенным, а корпус или кипятильник снабжен скошенной закраиной, причем скошенные части клина и закраины взаимодействуют друг с другом для облегчения прохода упора в положение вне плоскости камеры заваривания и для того, чтобы не допустить проход упо ра в положение в указанной плоскости. 23. Устройство по любому из пп. 16-21, отличающееся тем, что имеет заслонку, установленную с возможностью вращательного дви жения относительно по меньшей мере одной оси, расположенной, по существу, го ризонтально и перпендикулярно продольной оси этого устройства, между положением в плоскости камеры заваривания, препятствующим введению новой упаковки, и положением вне этой плоскости, позволяющим введение новой упа ковки. 2 29495 24. Устройство по п. 23, отличающее ся тем, что ось враще ния упора и ось враще ния заслонки являются коаксиальными. 25. Устройство по любому из пп. 16, 20, 21 или 22, отличающееся тем, что корпус является съемным относительно кипятильника. ____________________ Предлагаемое изобретение касается автоматического устройства, предназначенного для приготовления горячих напитков путем заваривания расфа сованных и упакованных продуктов, таких, например, как кофе или чай. Упомянутое автоматическое устройство содержит агрегат, образованный неподвижным поршнем и подвижным цилиндрическим корпусом, причем этот агрегат располагается против специального водогрейного котла или кипятильника. Этот водогрейный котел или кипятильник, с одной стороны, и неподвижный поршень вместе с подвижным цилиндрическим корпусом, с другой стороны, отделены друг от др уга специальной зоной, в которой по определенному алгоритму осуществляется позиционирование средств приема, средств удержания в заданном пространственном положении и средств выталкивания или извлечения упаковок используемого в данном случае и подлежащего завариванию пище вого продук та. Из существующе го уровня техники уже известны автоматические устройства подобного типа. Так, в патенте США US-A-3143955 раскрыта конструкция устройства, предназначенного для приготовления различных напитков, которое содержит, главным образом, меха низмы, выполняющие функции средств приема, удержания в заданном пространственном положении и выталкивания, выполненные в виде барабана, на который намотана специальная лента, содержащая в продольном направлении множество отдельных упаковок, в которых нахо дится расфасованный на определенные дозы подлежащий завариванию пищевой продукт. Отличие устройства, описанного в упомянутом выше патенте США, от устройства по изобрете нию заключается в конструкции задействованных в этом устройстве различных упомянутых выше средств, а также в использовании соединенных между собой в сплошную лен ту упа ковок подлежащего завариванию пище вого продук та вместо индивидуальных упаковок этого продукта. Основной недостаток использова ния упаковок подлежаще го завариванию пищевого продукта, соединенных между со бой в сплошную ленту, заключается в одновременном присутствии в данном устройстве как уже использованных, так и новых или свежих упаковок используемого в данном случае пище вого продукта, что может повлечь за собой возникновение некоторых проблем гигиенического ха ракте ра. В DE-A-2435436 описывается автоматическое устройство, предназначенное для приготовления завариваемых горячих напитков типа кофе или чая. Взаимное движение между двумя основными частями данного автоматического устройства, предназначенными для сближения и формирования таким образом необхо димых условий для заваривания используемого в данном случае пище вого продукта го рячей водой, обеспечивается при помощи поворотного кулачка, против которого смонтирован кожух. Этот кожух в соответствии с изобрете нием, о кото ром идет речь в упомянутом документе, содержит средства, обеспечивающие условия для зава ривания обрабаты ваемого в данном случае пище вого продукта. Однако, упомянутые средства зава ривания в соответствии с процитированным выше до кументом содержат большое количество деталей. Это обстоятельство обусловливает достаточно высокую стоимость изготовления упомянутого устройства. Кроме того, эффективность работы резинового диска, перекрывающего отверстия фильтрующе го сита, может быть нарушена в результате воздействия тепла от используемой для заваривания горячей воды. Наиболее близким к предлагаемому изобрете нию по технической сущности и достигаемому результату является автоматическое устройство для приготовления горячих напитков, таких как кофе, путем заваривания, содержащее агрегат, образованный корпусом, расположенным против кипятильника, причем корпус и кипятильник установлены с возможностью сближения друг с другом с образова нием камеры заваривания (Документ ЕР-А-0093366 от 09.11.1983). Описанное устройство предназначено для автоматического приготовления горячего кофе. Недостаток этого устройства состоит в том, что уда ление использованной упаковки с подлежащим завариванию продуктом производят вр учную - в нем нет средств, обеспечивающи х автоматическое удаление использованной упаковки. Поэтому, если использованная упаковка не была уда лена, вкус напитка, изготовленного из каждой последующей упаковки оказывается искаженным. Технические характеристи ки упомянутого автоматического устройства подобны техническим характеристикам устройства в соответствии с предлагаемым изобретением в том, что касается использования упомянутой совокупности подвижного цилиндрического корпуса и неподвижного поршня совместно с упомянутым водогрейным котлом или кипятильником, и подобны характеристи кам устройства в соответствии с упомянутым выше документом US-A-3143955 в том, что касается формы упаковки обрабатываемого продукта, вы полненной в виде сплошной ленты, содержащей закрытые ячейки с расфасованными порциями подлежащего завариванию пище вого продукта. В основу предлагаемого изобретения поставлена задача создания такого автоматического устройства для приготовления горячих напитков, 3 29495 таких как кофе, в котором удаление использованной упаковки с подлежащим завариванию продуктом происхо дило бы автоматически путем использования собственного веса этой упаковки. Предлагаемое, как и известное авто матическое устройство для приготовления горячих напитков, таких как кофе, п утем заваривания, содержит агрегат, образованный корпусом, расположенным против кипятильника, причем корпус и кипятильник установлены с возможностью сближения друг с другом с образованием камеры заваривания, а, согласно изобретению, это устройство содержит расположенные между корпусом и кипятильником в зоне камеры зава ривания следующие элементы: средства приема и автоматического выбрасывания отдельной упаковки, содержащей порцию подлежаще го завариванию пище вого продукта, образованные по меньшей мере одним убирающимся элементом, задействуе мым в положении по существу под камерой заваривания и предназначенным для временного удержания отдельной упаковки неподвижно между корпусом и кипятильником во время ее приема и убираемым от прохо да, чтобы позволить выбрасывание отдельной упаковки под действием ее собственной тяжести, причем перемещение отдельной упаковки направлено перпендикулярно оси устройства, а также средства удержания упаковки, в которых указанная упаковка может скользить и при помощи кото рых она поддерживается в вертикальном положении, когда задействованы средства приема. Еще одной особенностью предлагаемого устройства является то, что камера зава ривания образована двумя полукамерами, одна из которых принадлежит поверхности корпуса, а другая - поверхности кипятильника, причем эти две поверхности обраще ны одна к другой и образуют камеру заваривания, когда примыкают друг к др угу, а также тем, что отдельная упаковка несет на себе уплотнительное средство для удерживания экстрагируе мого из упаковки продук та, когда образована камера заваривания и при этом упаковка зажата между двумя примыкающи ми полукамерами. Еще одной особенностью предлагаемого устройства является то, что оно использует упаковки для заваривания в виде отдельной упаковки на одну дозу, образованной центральной гибкой частью, содержащей подлежащий завариванию продукт, и периферийной частью, образующей кромку для укупорки и придания жесткости, причем периферийная часть упаковки служит в качестве уп лотнительного средства между полукамерой корпуса и полукамерой кипятильника, когда они сближены. Еще одной особенностью предлагаемого устройства является то, что корпус и кипятильник, каждый, снабжены пластиной, служащей в качестве фильтра, на уровне их полукамер, соответственно, причем эти фильтры имеют такую форму, чтобы обжимать частично или полностью центральную часть упаковки, когда образована камера заваривания. Еще одной особенностью предлагаемого устройства является то, что содержит средства замачивания, расположенные на корпусе в зоне полукамеры, причем средства замачивания образованы фильтром полукамеры корпуса и мембраной-клапаном, расположенным в пространстве между указанной полукамерой корпуса и этим фильтром. Еще одной особенностью предлагаемого устройства является то, что фильтр корпуса имеет по меньшей мере одно поперечное сквозное отверстие и содержит против своей поверхности, обращенной к корпусу, мембрану-клапан, способную принимать вогнутую форму с образованием пространства, ограниченного указанным фильтром, причем отверстие или отверстия открываются в указанное пространство. Еще одной особенностью предлагаемого устройства является то, что мембрана-клапан может принимать два положения, одно из которых является вогнутым и препятствует прохо ду экстрагированной жидкости, а другое - плоским и позволяющим проход экстрагированной жидкости под действием приложенного к ней давления. Еще одной особенностью предлагаемого устройства является то, что полукамера корпуса снабжена каналом отвода экстрагированной жидкости, входное отверстие которого расположено между указанной полукамерой и мембраной-клапаном. Еще одной особенностью предлагаемого устройства является то, что убирающийся элемент является упором, образующим, в задействованном положении, средства приема отдельной упаковки, а в убранном положении - средства автоматического выбрасывания упаковки под действием ее собственной тяжести, причем убирающий ся элемент вмонтирован на направляющей оси против возвратной пружины, а свободный конец направляющей оси взаимодействует с подпружиненным управляющим кулачком. Еще одной особенностью предлагаемого устройства является то, что средства удержания упаковки жестко связаны с по меньшей мере одной подпружиненной осью, пружина кото рой поддерживает средства удер жания в положении на середине расстояния от корпуса и от кипятильника таким образом, чтобы обеспечить отделение упаковки, когда раздвигание корпуса и кипятильника является максимальным. Еще одной особенностью предлагаемого устройства является то, что оно имеет неподвижный поршень, причем корпус подвижен относительного этого поршня и снабжен каналом подвода и отвода воды, открывающимся в камеру, образованную корпусом и неподвижным поршнем в виде гидроцилиндра простого действия, способного уменьшать или уве личивать объем камеры для отвода или приема воды, поступающей по указанному каналу, при горизонтальном удалении или сближении корпуса и кипятильника. Еще одной особенностью предлагаемого устройства является то, что неподвижный поршень снабжен упором, взаимодействующим с управляющим кулачком, когда указанная камера имеет минимальный объем, так, что средства приема упаковки приводятся в рабочее положение, а средства автоматического выбрасывания упаковки приводятся в нерабочее положение, то 4 29495 есть так, что убирающийся элемент задействуется для обеспечения приема новой упа ковки. Еще одной особенностью предлагаемого устройства является то, что кипятильник снабжен упором, который служит ограничителем средств приема упаковки, когда корпус и кипятильник сближаются так, что средства приема упаковки приводятся в нерабочее положение, а средства автоматического выбрасывания упаковки приводятся в рабочее положение, то есть так, что убирающийся элемент принимает убранное положение. Еще одной особенностью предлагаемого устройства является то, что полукамера корпуса и/или полукамера кипятильника снабжены гибким элементом, позволяющим компенсировать различия упаковок по объему. Еще одной особенностью предлагаемого устройства является то, что корпус и кипятильник расположены по одной продольной, по существу, горизонтальной оси. Еще одной особенностью предлагаемого устройства является то, что корпус размещен против кипятильника по горизонтальной оси, причем корпус и кипятильник установлены с возможностью реверсируемого сближения друг с другом с образованием камеры заваривания, в зоне которой расположены средства приема, средства удержания и средства автоматического выбрасывания упаковки, содержащей завариваемый продукт, причем корпус и кипятильник снабжены упором, установленным с возможностью враще ния на, по меньшей мере, одной оси, по существу, горизонтальной и перпендикулярной продольной оси узла корпус-кипятильник, причем этот упор расположен в зоне камеры заваривания и подвижен между положением в плоскости указанной камеры, в котором упор служит средством приема упаковки, и положением вне плоскости камеры заваривания, в котором этот упор служит средством выбрасывания упаковки. Еще одной особенностью предлагаемого устройства является то, что упор образован скобой, содержащей две боковые, по существу вертикальные стойки, взаимодействующие каждая с шарнирной осью и связанные одна с другой посредством траверсы, которая принимает упаковку, когда упор расположен в плоскости камеры заваривания. Еще одной особенностью предлагаемого устройства является то, что средства удержания упаковки расположены на уровне указанного упора и направляют упаковку, по существу, вер тикально сверху вниз. Еще одной особенностью предлагаемого устройства является то, что средства удержания упаковки образованы двумя вертикальными канавками, в которых упаковка может скользить и поддерживается, в верти кальном положении, причем эти элементы расположены по разные стороны камеры заваривания. Еще одной особенностью предлагаемого устройства является то, что указанный упор содержит, по меньшей мере, один уп равляющий кулачок, который взаимодействует с корпусом или кипятильником, когда они сближаются друг с другом, причем этот кулачок управляет упором для его перемещения из положения в плоскости ка меры зава ривания в положение вне этой плоскости, причем обратное перемещение упора осуществляется под его собственной тяжестью, когда корпус и кипятильник удаляются друг от др уга. Еще одной особенностью предлагаемого устройства является то, что упор содержит, по меньшей мере, одну лапку, несущую клин, взаимодействующий с корпусом или с кипятильником при удалении их друг от др уга так, что бы замедлить автоматический возврат упора в положение в плоскости камеры заваривания и облегчить выбрасывание упаковки. Еще одной особенностью предлагаемого устройства является то, что свободный конец указанного клина выполнен скошенным, а корпус или кипятильник снабжен скошенной закраиной, причем скошенные части клина и закраины взаимодействуют друг с другом для облегчения прохо да упора в положение вне плоскости камеры заваривания и для того, что бы не допустить проход упора в положение в указанной плоскости. Еще одной особенностью предлагаемого устройства является то, что оно имеет заслонку, установленную с воз можностью враща тельного движения относительно, по меньшей мере, одной оси, расположенной, по существу, го ризонтально и перпендикулярно продольной оси этого устройства, между положением в плоскости камеры зава ривания, препятствующим вве дению новой упа ковки, и положением вне этой плоскости, позволяющим вве дение новой упаковки. Еще одной особенностью предлагаемого устройства является то, что ось вращения упора и ось враще ния заслонки являются коаксиальными. Еще одной особенностью предлагаемого устройства является то, что корпус является съемным относительно кипятильника. В отличие от известных устройств, в устройстве по изобретению используются индивидуальные упаковки подлежаще го завариванию пище вого продукта, что позволяет облегчить и уп ростить эксплуа тацию данного устройства вообще и его очистку в частности. При этом удаление использованной упаковки с подлежащим завариванию продуктом производится авто матически. Для достижения поставленных целей в данном изобрете нии предлагается автоматическое устройство, предназначенное для приготовления горячих завариваемых напитков типа кофе или чая и содержащее агрегат, образованный корпусом, размещен ным против водогрейного котла или кипятильника. Упомянутый корпус и упомянутый водогрейный котел или кипятильник предназначены для взаимного сближения друг с другом таким образом, чтобы в результате это го сближения сформировать камеру заваривания. Предлагаемое устройство отличается тем, что оно содержит между упомянутым корпусом и упомянутым водогрейным котлом или кипятильником на уровне формируемой при их взаимном сближении камеры заваривания: - средства приема индивидуальной упаковки, в которой размещается порция подлежаще го завариванию пище вого продукта. Эти средства образованы по меньшей мере одним убираю 5 29495 щимся элементом, выдвигаемым или разворачиваемым снизу от упомянутой камеры заваривания и предназначенным для временного удержания упомянутой индивидуальной упаковки в неподвижном состоянии между корпусом и кипятильником данного авто мати ческого устройства; - средства удержания индивидуальной упаковки в некотором заданном положении, образованные двумя боковыми вертикально расположенными канавками, в которых упомянутая индивидуальная упаковка может скользить и где она удерживается в верти кальном положении в том случае, когда упомянутые средства приема находятся в выдвинутом или развернутом положении; - средства автоматического выбрасывания упомянутой индивидуальной упаковки, образованные некоторым убирающимся элементом, который может убираться из прохо да для индивидуальной упаковки подлежащего завариванию пище вого продукта для то го, что бы обеспечить возможность выбрасывания упомянутой индивидуальной упаковки просто под действием ее собственного веса, причем перемеще ние этой выбрасываемой упаковки происхо дит в направлении, перпендикулярном оси данного авто матического устройства. С одной стороны, упомянутая камера заваривания образована двумя полукамерами, одна из которых выполнена на поверхности упомянутого корпуса, а другая выполнена на поверхности упомянутого кипятильника, причем обе эти поверхности располагаются друг против др уга, и эта камера заваривания формируется в том случае, когда упомянутые полукамеры в результа те сближения поверхностей корпуса и кипятильника оказываются рядом друг с др угом. С другой стороны, средства герметизации упомянутой камеры заваривания располагаются непосредственно на индивидуальной упаковке, содержащей порцию подлежаще го завариванию пище вого продукта, таким образом, что когда в результате сближения упомянутого корпуса и упомянутого кипятильника завершается процесс формирования камеры заваривания, данная индивидуальная упаковка оказывается зажатой между двумя полукамерами. В автомати ческом устройстве по изобретению используются упаковки подлежаще го завариванию пищевого продукта, заключающие в себе индивидуальную дозу или порцию этого продукта и имеющие эластичную центральную часть, в которой содержится подлежащий завариванию пище вой продукт, и периферийную часть, образующую выступ, обеспечивающий возможность герметичного запечатывания данной упаковки и придающий ей некоторую жесткость. Такая индивидуальная упаковка подлежаще го завариванию пищевого продук та отличается тем, что ее перифе рийная часть служит средством уплотнения, располагающимся между полукамерой, принадлежащей корпусу, и полукамерой, принадлежащей кипятильнику, и обеспечивает, при сближении этих полукамер, герметизацию формируемой таким образом камеры заваривания. Как корпус, так и кипятильник снабжены в зонах принадлежащи х им полукамер пластинами, выполняющи ми функции фильтров. Эти фильтры имеют форму, которая позволяет им частично или полностью охватить упомянутую центральную часть индивидуальной упаковки подлежащего заварива нию пищевого продукта в том случае, когда камера заваривания окончательно сформирована. Авто мати ческое устройство по изобретению содержит средства замачивания подлежаще го завариванию пищевого продук та, располагающиеся в упомянутом корпусе на уровне соответствующей полукамеры и образованные фильтром полукамеры корпуса и мембраной, выполняющей роль клапана и установленной в пространстве, заключенном между стенкой упомянутой полукамеры корпуса и упомянутым фильтром. Этот фильтр полукамеры корпуса имеет по меньшей мере одно поперечное сквозное отверстие и содержит против своей поверхности, ориенти рованной в сторону это го корпуса, мембрану, вы полняющую роль клапана, вогнутость которой формирует пространство, ограниченное данным фильтром, причем вся совокупность упомянуты х сквозных поперечных отверстий данного фильтра открывается в это пространство. Упомянутая мембрана, выполняющая роль клапана, является подвижной между некото рыми двумя крайними положениями, причем в своем первом вогнутом положении эта мембрана препятствуе т прохождению заваренной жидкости или настоя, а в своем втором плоском положении эта мембрана допускает прохождение упомянутой жидкости под действием приложенного к ней давления. Полукамера, принадлежащая корпусу, снабжена каналом отвода заваренной жидкости или настоя, входное отверстие которого располагается между стенкой упомянутой полукамеры корпуса и мембраной, выполняющей функцию клапана. Упомянутый выше убирающийся элемент представляет собой упор, образующий в выдвинутом или развернутом положении упомянутые средства приема, а в убранном положении выполняющий функцию упомянутых средств автоматического выбрасывания использованной индивидуальной упаковки просто под действием ее собственного веса, причем этот убирающийся элемент смонтирован на некото рой направляющей оси против возвратной пружины. Свободный конец этой направляющей оси взаимодействует с приводным управляющим кулачком, смонтированным против возвратной пружины. Средства удержания индивидуальной упаковки подлежаще го завариванию пищево го продук та в заданном положении жестко связаны с по меньшей мере одной осью, смонти рованной против пр ужины, причем упомянутая пружина удер живает упомянутые средства в положении, соответствующем полови не расстояния от корпуса и от кипятильника, таким образом, чтобы отсоединить или отделить использованную индивидуальную упа ковку от повер хностей корпуса и кипятильника в том случае, когда расстояние между этими поверхностями становится максимальным. 6 29495 Корпус автоматического устройства по изобретению содержит камеру, в которой располагается неподвижный поршень, причем сама эта камера является подвижной по отноше нию к данному поршню. Упомянутый корпус данного устройства отличается тем, что он имеет входной и выходной каналы для воды, открывающиеся в упомянутую камеру таким образом, что агрегат, состоящий из этого подвижного корпуса и этого неподвижного поршня, образует подобие силового гидравлического цилиндра прямого действия, который уменьшает или увеличивает объем упомянутой камеры корпуса при помощи выхо да или входа воды через соответствующий канал, что в конечном счете приво дит к взаимному сближению или удалению в горизонтальной плоскости упомянутого корпуса и упомянутого кипятильника. Упомянутый неподвижный поршень снабжен специальным упором, который взаимодействуе т с приводным кулачком, когда камера корпуса имеет минимальный объем, таким образом, чтобы упо мянутые средства приема переводились в свое рабочее положение, а упомянутые средства авто матического выбрасывания переводились в положение подготовки к срабатыванию, то есть таким образом, чтобы упомянутый уби рающийся упор занимал свое выдвинутое или развернутое положение, обеспечивая тем самым возможность приема новой индивидуальной упаковки подлежаще го завариванию пищевого продукта. Упомянутый кипятильник снабжен специальным упором, который служит ограничителем для упомянутых средств приема в том случае, когда корпус данного устройства и кипятильник приближаются друг к другу, таким образом, чтобы упо мянутые средства приема переводились в положение подготовки, а упомянутые средства автомати ческого выбрасывания срабатывали, то есть таким образом, чтобы упомянутый убирающийся упор переводился в свое убранное положение . Полукамера, принадлежащая корпусу данного устройства и/или полукамера, принадлежащая кипятильнику, снабжены специальным гибким элементом, который предназначен для компенсации возможных различий в объеме используемых в данном случае индивидуальных упаковок подлежаще го завариванию пище вого продукта. Корпус дан ного устройства и вхо дящий в его состав кипятильник располагаются на одной продольной оси, кото рая является практически горизонтальной. Предлагаемое изобретение касается также автоматического устройства, предназначенного для приготовления горячих напитков путем заваривания расфа сованного и упакованного пищевого продукта типа кофе, которое содержит агрегат, образованный корпусом, установленным против кипятильника, причем упомянутый корпус и упомянутый кипятильник располагаются на одной горизонтальной оси и предназначены для обрати мого или реверсивного сближения друг с другом для того, что бы в соединенном положении формировать камеру заваривания, в зоне ко торой размещаются средства приема индивидуальной упаковки, содержащей подлежащий завариванию пищевой продукт, средства ее удержания в заданном положении и средства автоматического выбрасывания этой упаковки после ее использования, отличающегося тем, что упомянутый корпус или упомянутый кипятильник снабжены упором, подвижным по враща тельному движению вокруг по меньшей мере одной оси, являющей ся горизонтальной и перпендикулярной продольной оси системы, образованной упомянутым корпусом и упомянутым кипятильником. Упомянутый упор располагается в зоне камеры заваривания и является подвижным между: - некото рым положением в плоскости упомянутой камеры заваривания, в котором данный упор выполняет функцию средств приема индивидуальной упаковки подлежаще го завариванию пище вого продукта; - некоторым положением вне этой плоскости камеры заваривания, в котором упомянутый упор выполняет функцию средств автоматического выбрасывания использованной индивидуальной упаковки подлежащего завариванию пище вого продукта. Упомянутый упор образован скобой, которая содержит две боковых верти кальных стойки, каждая из кото рых взаимодействует с некоторой осью шарнирного соединения и которые связаны между собой траверсой, являющейся приемником для индиви дуальной упаковки подлежаще го завариванию пище вого продук та в том случае, когда данный упор находится в плоскости упомянутой камеры заваривания. Средства удержания упомянутой индивидуальной упаковки в заданном положении представлены на уровне упомянутого упора и направляют эту упа ковку сверху вниз в вер тикальном направлении. Упомянутые средства удер жания индивидуальной упаковки подлежащего завариванию пище вого продук та в заданном положении образованы двумя верти кальными канавками, в которых эта индивидуальная упаковка может скользить и удерживается в вертикальном положении, причем каждая из упомянутых канавок располагается либо по одну, либо по другую сто рону от упомянутой камеры зава ривания. Упомянутый упор содержит по меньшей мере один приводной кулачок, который взаимодействует с упомянутым выше корпусом или с упомянутым выше кипятильником в том случае, когда корпус и кипятильник сближаются друг с другом. Это приводной кулачок управляет движением упомянутого упора в процессе его перемеще ния из положения в плоскости камеры заваривания в положение, находящееся вне этой плоскости, причем обратное перемеще ние этого упора в соответствующий момент времени осуществляется просто под действием его собственного веса в том случае, когда упомянутый корпус и упомянутый кипятильник отводятся друг от друга. Упомянутый упор содержит по меньшей мере одну лапку, несущую клин, который взаимодействует с упомянутым корпусом или с упомянутым кипятильником в процессе их уда ления друг 7 29495 от друга, что позволяет замедлить автоматический возврат данного упора в его положение в плоскости камеры заваривания и облегчает выбрасывание использованной индиви дуальной упаковки подлежаще го завариванию пищевого продукта. Свободный конец упомянутого клина является косым, а упомянутый корпус или упомянутый кипятильник данного авто матического устройства снабжен скошенной закраиной, причем скошенные части упомянутого клина и упомянутой закраины корпуса или кипятильника взаимодействуют между со бой для того,чтобы облегчить переход упомянутого упора в его положение вне плоскости камеры заваривания, и для того, чтобы препятствовать перехо ду это го упора в положение, соответствующее этой плоскости. Некоторая заслонка или шторка является подвижной по враща тельному дви жению относительно по меньшей мере одной оси, являющейся горизонтальной и перпендикулярной продольной оси данного автоматического устройства, между некоторым фиксированным положением в плоскости упомянутой камеры заваривания, препятствующим вве дению новой индивидуальной упаковки подлежаще го завариванию продукта, и некоторым фиксированным положением вне этой плоскости, обеспечивающим возможность введения в данное устройство новой индивидуальной упаковки. Ось вращения упомянутого упора и ось вращения упомянутой заслонки или шторки совпадают друг с др угом. Упомянутый выше корпус данного устройства является съемным по отношению к упомянуто му кипятильнику, также входяще му в состав данного устройства. Ниже описывается несколько предпочтительных вариантов выполнения предлагаемого изобретения, данных здесь в качестве иллюстративных, но не ограничительных примеров, и позволяющих лучше понять сущность данного изобрете ния, со ссылкой на сопровождающие чертежи, на которых: - фиг. 1 - схематический вид сбоку в частичном разрезе устройства по одному варианту выполнения изобретения; - фиг. 2 - схематический перспективный вид средств приема индивидуальных упа ковок подлежащего завариванию пище вого продукта и средств удер жания этих упаковок в заданном положении, а также схемати ческие указания на направления движения вхо да и выхода данной индивидуальной упаковки; - фиг. 3 - разрез по А-А на фиг. 2 в тот момент, когда данная индивидуальная упаковка уже позиционирована для последующе го использования, а корпус устройства и кипятильник еще удалены друг от др уга на максимальное расстояние; - фиг. 4 - схематический вид, идентичный виду, представленному на фиг. 3, но зафиксированный в тот момент, когда упомянутая индивидуальная упаковка пришла в соприкоснове ние с корпусом данного устройства, который приближается к кипятильнику; - фиг. 5 - схематический вид, идентичный фиг. 3 и 4, но зафиксированный в тот момент, когда перемеще ние корпуса данного устройства в направлении кипятильника завершено таким образом, что упомянутая индивидуальная упаковка оказывается зажатой между располагающи мися друг против друга поверхностями упомянутого корпуса данного устройства и упомянутого кипятильника; - фиг. 6 - схе мати ческий вид в продольном разрезе части устройства, показанного на фиг. 1, в тот момент, когда упомянутая индивидуальная упаковка только что поступила во внутреннюю полость данного автомати ческого устройства, где эта упа ковка удерживается в необхо димом положении и оказывается частично охваченной двумя расположенными друг против друга фильтрами, располагающи мися в полукамерах заваривания, принадлежащих корпусу данного устройства и кипятильнику; - фиг. 7 - схематический вид, аналогичный фиг. 6, но зафиксированный в тот момент, когда два упомянутых фильтра, принадлежащи х корпусу устройства и кипятильнику, сближаются друг с другом под действием неподвижного поршня и подвижного цилиндрического корпуса, причем упомянутая индивидуальная упаковка подлежаще го завариванию пищевого продукта в этом случае оказывается практически полностью охваченной упомянутыми фильтрами и только ее периметр выполняет функцию уплотнительной прокладки между двумя этими фильтрами; - фиг. 8 - схематический вид, идентичный фиг. 7, с той лишь разницей, что в данном случае показан момент, когда нагретая в кипятильнике вода поступает к подлежащему завариванию пище вому продукту, со держаще муся в упо мянутой индивидуальной упаковке, причем упомянутая мембрана, вы полняющая функцию клапана и взаимодействующая с фильтром подвижного цилиндрического корпуса данного устройства, в данном случае препятствует прохождению заваренной жидкости или настоя данного пище вого продукта; - фиг. 9 - схематический вид, идентичный виду, показанному на фиг. 8, на котором в отличие от ви да на упомянутой фи гуре упомянутая мембрана, выполняющая функцию клапана, изменила свою конфигурацию под действием давления воды, поступающей из упомянутого кипятильника под постоянно увеличивающимся давлением, причем в этом случае заваренная жидкость или настой получают возможность вытекать через канал удаления; - фиг. 10 - схематический вид сбоку в частичном разрезе автоматического устройства по изобретению в соответствии с другим вариантом его выполнения; - фиг. 11 - схемати ческий вид в продольном разрезе части автоматического устройства, показанного на фиг. 6-9, но на кото ром агрегат, образованный неподвижным поршнем и подвижным цилиндрическим корпусом, снабжен уплотнительной прокладкой, установленной против перифе рийного контура или периметра данной индивидуальной упаковки; - фиг. 12 - схематический вид, идентичный фиг. 11, на кото ром упомянутый подвижный цилиндрический корпус упомянутого автоматичес 8 29495 кого устройства приблизился к упомянутому кипятильнику под действием неподвижного поршня таким образом, что упомянутая уплотнительная прокладка входит в контакт с упомянутой индивидуальной упаковкой и прижимает по периметру упаковку к соответствующей поверхности упомянутого кипятильника; - фиг. 13 - схематический вид сбоку в разрезе автомати ческого устройства по изобретению, точнее говоря, конструкционное окружение упомянутых средств приема данной индивидуальной упаковки подлежащего завариванию пище вого продукта, средств удержания этой упаковки в заданном положении и средств авто матического выбрасывания данной упаковки после ее использования, а также характер взаимодействия между упомянутым корпусом автоматического устройства и его кипятильником; - фиг. 14 - схе матический вид сбоку средств приема индивидуальной упаковки подлежащего завариванию пищевого продукта, удержания этой упаковки в заданном положении и ее автоматического выбрасывания после использования в момент введения упомянутой индивидуальной упаковки в совокупность упомянутых средств данного автоматического устройства по изобретению; - фиг. 15 - схематический вид сбоку, идентичный фиг. 14, на котором упомянутый корпус данного авто матического устройства приближается к упомянуто му кипятильнику, причем введенная в это устройство индивидуальная упаковка подлежаще го завариванию пище вого продук та фиксируется на месте средствами приема и удерживается в заданном положении по отношению к элементам данного устройства при помощи соответствующи х средств; - фиг. 16 - схематический вид сбоку, идентичный фиг. 15, на котором упомянутый корпус данного авто мати ческого устройства и упомянутый кипятильник в максимально возможной степени приближены друг к другу, причем в этом положении упомянутая индивидуальная упаковка подлежащего завариванию пище вого продук та оказывается внутри камеры заваривания; - фиг. 17 - схематический вид сбоку, идентичный фиг. 16, на котором упомянутый корпус данного автоматического устройства уда ляется от упомянутого кипятильника, причем в процессе этого удаления упомянутая индивидуальная упаковка, уже использованная для заваривания горячего напитка, авто матически выбрасывается из устройства; - фиг. 18 - схемати ческий вид поверхности по С-С фиг. 13, средства соединения или сцепления корпуса данного устройства и его кипятильника, размещенные на этом кипятильнике; и - фиг. 19 - схематический вид в частичном разрезе по В-В на фиг. 16. Автоматическое устройство, предназначенное для приготовления горячих напитков путем заваривания некоторого пищевого продукта, например, кофе, схематически представлено на фиг. 1, 10 и 13 в соответствии с тремя различными вариантами его возможной практической реализации. Первый возможный вариант предлагаемого изобретения, схематически представленный на фиг. 1, содержит агрегат, образованный неподвижным поршнем 1 и подвижным цилиндрическим корпусом 2, который имеет возможность перемещать ся относительно упомянутого неподвижного поршня 1. Этот подвижный цилиндрический корпус 2 снабжен специальным каналом, предназначенным для отвода заваренной жидкости или настоя З, как это показано на фиг. 9 (при этом сам отводной канал обозначен позицией 4). Упомянутый агрегат, образованный неподвижным поршнем 1 и подвижным относительно этого поршня цилиндрическим корпусом 2, располагается против вхо дящего в состав данного автоматического устройства кипятильника 5. Агрегат, образованный неподвижным поршнем 1 и подвижным относительно этого поршня цилиндрическим корпусом 2, и кипятильник 5 располагаются в горизонтальном положении и могут сближаться друг с др угом в го ризонтальной плоскости. Совокупность используемых в составе устройства средств делает его новым и патентоспособным. Здесь речь идет о средствах приема 6 индивидуальной упаковки подлежащего завариванию пищевого продукта, средствах 7 удержания этой упаковки в необхо димом положении и средствах 6 автоматического выбрасыва ния упомянутой индивидуальной упаковки 8, содержащей подлежащий завариванию продукт 9. Упомянутые средства, используемые в автоматическом устройстве по изобретению, будут более подробно описаны ниже. Далее, речь идет о средствах гермети зации 10, располагающи хся между упомянутым корпусом 2 данного автомати ческого устройства и упомянутой индивидуальной упаковкой 8, с одной стороны, и кипятильником 5 и той же индивидуальной упаковкой 8, с другой стороны, а точнее говоря, между двумя полукамерами 11 и 12, располагающи хся друг против др уга и принадлежащих корпусу 2 (полукамера 11) и кипятильнику 5 (полукамера 12). И наконец, речь идет о средствах замачивания 13 упомянутого пище вого продук та 9, подлежаще го завариванию. Упомянутые средства также будут описаны более подробно в последующем изложении. Как видно на фиг. 2, средства приема 6 индивидуальной упаковки подлежащего завариванию пищевого продукта и средства автоматического выбрасывания 6 упомянутой индивидуальной упаковки после ее использования образованы одним и тем же убирающимся упором 14, который выполнен подвижным в направлениях, указанных на фиг. 2 стрелками F1 и F2. Этот убирающийся упор 14 установлен в нижней части устройства. Он предназначен для временного стопорения индивидуальной упаковки 8 с подлежащим зава риванию продук том 9 в положении наибольше го расстояния, возможного между бло ком, образованным неподвижным поршнем 1 и подвижным относительно него цилиндрическим корпусом 2, и кипятильником 5, то есть в том случае, когда подвижный корпус 2 смещен в го ризонтальном направлении в сторо 9 29495 ну, показанную на фиг. 1 и фиг. 10 стрелкой F5, по отноше нию к кипятильнику 5. При этом упомянутый убирающийся упор 14 образует средства приема 6, поскольку его положение в этом случае связано с движением в направлении, показанном стрелкой F2, и этот упор позволяет перекрыть движение индивидуальной упаковки 8, вхо дящей в данное устройство в направлении, показанном стрелкой F7. Эта остановка упомянутой индиви дуальной упаковки подлежаще го завариванию продукта осуществляется как раз против двух полукамер 11 и 12. После того, как заваривание или экстрагирование содержащегося в данной индивидуальной упаковке пищевого продукта осуществлено, упор 14 убирается, перемещаясь в направлении, показанном стрелкой F1, и образует таким образом средства автомати ческого выбрасывания 6 использованной индивидуальной упаковки, позволяя ей просто под действием собственного веса вывалиться из данного устройства в направлении, показанном стрелкой F8 . В свою очередь, средства удер жания индивидуальной упаковки подлежаще го завариванию пище вого продукта в заданном положении 7 образованы двумя боковыми канавками 15, располагающимися верти кально. В этих канавках упомянутая индивидуальная упаковка свободно перемещается в верти кальном направлении. Именно эти вертикальные боковые канавки 15 обеспечивают для индивидуальной упаковки 8 возможность оставаться в строго вертикальном положении с тем, чтобы занимать положение, строго параллельное двум полукамерам 11 и 12, которые взаимодействуют между со бой таким образом, чтобы зажать данную индивидуальную упаковку. Упомянутая индивидуальная упаковка 8, содержащая подлежащий завариванию пище вой продукт 9, имеет форму таблетки или круглой пластинки, образованной центральной гибкой частью 16, заключающей в се бе подлежащий завариванию пище вой продукт 9, и перифе рийной частью 17, образующей кромку герметичного укупоривания данной упаковки и придания ей некоторой жесткости. Такая индивидуальная упаковка 8 представляет собой объект другой заявки, поданной Заяви телем в Российскую Федерацию. Упомянутая заявка зарегистрирова на под номером 9310760 06 сентября 1993 года. Использование такой индивидуальной упаковки 8 происходит вн утри автоматических устройств, которые содержат блок, образованный неподвижным поршнем 1 подвижным относительно этого поршня цилиндрическим корпусом 2, а также кипятильник 5. При этом следует отметить, что вариант реализации, в соответствии с которым упомянутый кипятильник может быть выполнен подвижным при помощи наличия в его конструкции неподвижного поршня, тогда как упомянутый корпус при этом может быть выполнен неподвижным, не выхо дит за рамки предлагаемого изобрете ния. Блок, образованный неподвижным поршнем 1 и подвижным цилиндрическим корпусом 2, а также кипятильник 5, снабжены каждый спе циальной пластинкой, выполняющей функцию фильтра 18 или 19, уста новленного в одной из полукамер 11 и 12. Упомянутый фильтр 18 уста новлен в полукамере 11, принадлежащей блоку, образованному поршнем 1 и корпусом 2, тогда как упомянутый фильтр 19 установлен в полукамере 12, принадлежащей кипятильнику 5. Эти фильтры 18 и 19 располагаются друг против др уга и имеют форму, которая позволяет обжать по всей ее поверхности центральную часть 16 индивидуальной упаковки 8 в том случае, когда упомянутый подвижный корпус 2 приближается на достаточно близкое расстояние к кипятильнику 5. В этом положении две упомянутые выше полукамеры 11 и 12 образуют в со вокупности камеру заваривания 20 данного авто матического устройства. При этом перифе рийная часть 17 упомянутой индивидуальной упаковки 8 выполняет функцию средства герметизации, располагающегося между фильтром 18, находящимся в корпусе 2, и фильтром 19, нахо дящимся на кипятильнике 5, когда упомянутые фильтры 18 и 19 вплотную приближаются друг к другу в направлении, показанном стрелкой F6, под действием блока, образованного поршнем 1 и корпусом 2, являющимся подвижным относительно этого поршня, как это наглядно показано на фиг. 1 и фиг. 10. Как схематически показано на фигурах с 6 по 9, фильтр 18 подвижного цилиндрического корпуса 2, имеющий множество сквозных поперечных отверстий 21, содержит против своей поверхности, ориентированной в направлении упомянуто го подвижного корпуса 2, специальную мембрану 22, выполняющую функцию клапана, вогнутая форма которой ограничивает вместе с соответствующей поверхностью фильтра 18 некоторое пространство 23. Упомянутый выше фильтр 19, располагающийся на кипятильнике 5, также имеет множество сквозных поперечных отверстий. Совокупность сквозных поперечных отверстий фильтра 18 открывается в упо мянутое пространство 23. Именно в та ком положении мембраны, выполняющей функцию клапана, может быть начат процесс заваривания или экстрагирования пищевого продукта, со держащегося в центральной части данной индивидуальной упаковки. Кипятильник 5 обеспечивает нагревание содержащейся в нем воды, поступающей в его внутреннюю полость, например, через кран, не показанный на приведенных в приложении фигурах. После того, как давление внутри упомянутого кипятильника достигнет достаточно большой величины, открывается клапан 24, в результа те чего обеспечивается возможность прохо да горячей воды во вн утреннюю полость камеры заваривания 23, где находится индивидуальная упаковка 8, содержащая подлежащий завариванию пище вой продукт. Эта фа за процесса функционирования предлагаемого автоматического устройства наглядно показана на фиг. 8. Упомянутая мембрана 22, выполняющая функцию клапана, является подвижной и может 10 29495 занимать два фиксированных положения. Одно из этих положений, в котором данная мембрана является вогнутой и которое схематически представлено на фиг. 8, обеспечивает недопущение прохождения заваренной жидкости или полученного настоя 3. Другое положение этой мембраны, в котором она является плоской и которое схематически показано на фиг. 9, обеспечивает возможность прохождения упомянутой заваренной жидкости или полученного настоя 3. При этом изменение формы упомянутой мембраны 22, выполняющий функцию клапана, зависит от величины давления, которое приложено к ней со стороны заваренной жидкости или настоя 3. Если это давление имеет незначительную величину, что соответствует состоянию, схематически показанному на фиг. 8, где это давление действует в направлении стрелки Р9, мембрана 22, выполняющая функцию клапана, не деформируется и продолжает оставаться вогнутой, не допуская прохождения жидкости. Напротив то го, в том случае, когда упомянутое давление, действующее по направлению стрелки Р15, показанной на фиг. 9, дости гает достаточной величины, упо мянутая мембрана 22, выполняющая функцию клапана, деформируется так, как это показано на фиг. 9 стрелками F10, что обеспечивает воз можность прохождения заваренной жидкости или настоя 3 через отводной канал 4 в направлении, показанном стрелкой F11. Таким образом, это свойство мембраны, выполняющей функцию клапана, позво ляет обеспечить возможность замачивания на некоторое время подлежащего заварива нию пищевого продукта 9 вн утри индивидуальной упаковки 8. Средства замачивания 13 сформированы, таким образом, фильтром 18, установленным на подвижном цилиндрическом корпусе 2, и мембраной, выполняющей функцию клапана 22, а также соответствующим расположением отверстий 21, проделанных в упо мянутом фильтре 18, против упомянутой мембраны 22, выполняющей функцию клапана. Как это схематически показано на фиг. 1 и на фиг. 10, подвижный цилиндрический корпус 2 имеет канал 25, которыйпозволяет обеспечить подачу и отвод воды, поступающей, например, из водопроводного крана, не показанного на приведенных в приложении к данному описанию фигурах. Этот канал 25 внутри подвижного цилиндрического корпуса 2 открывается в камеру 26, которая ограничена поверхностью неподвижного поршня 1 и поверхностью подвижного цилиндрического корпуса таким образом, чтобы в целом блок, образованный этим неподвижным поршнем 1 и подвижным цилиндрическим корпусом 2, представляет собой факти чески гидравлический силовой цилиндр простого или прямого действия. Этот гидравлический силовой цилиндр обеспечивает уменьшение расстояния между двумя фильтрами 18 и 19 в том случае, когда вода под некоторым давлением поступает в камеру 26, и приводит к увеличению этого расстояния между упомянутыми фильтрами в том случае, когда вода выхо дит из этой камеры. Таким образом, именно движение в направлениях, обозначенных стрелками F5 или F6, упомянутого подвижного цилиндрического корпуса относительно неподвижного поршня 1 позволяет обеспечить обжатие индивидуальной упаковки 8 подлежаще го завариванию пище вого продукта между двумя фильтрами 18 и 19. Убирающийся упор 14, который образует одновременно средства приема индивидуальной упаковки 8, содержащей подлежащий завариванию пище вой продукт, и средства автоматического выбрасывания использованной индивидуальной упаковки 6, как это схематически показано на фиг. 1, фиг. 2 и фиг. 10, смонти рован на скользящей и точно направленной оси 27, которая располагается параллельно оси перемеще ния подвижного цилиндрического корпуса 2 данного автоматического устройства, против возвратной пружины 28. Свободный конец этой направленной оси 27 взаимодействуе т с приводным кулачком 29, который также смонтирован против соответствующей возвратной пружины 30. Этот приводной кулачок 29 смонти рован с возможностью враща тельного движения в направлениях, схе матически показанных стрелками F3 и F4, как это схематически показано на фиг. 1 и фиг . 8 . Как видно на тех же самых упомянутых выше фи гурах, неподвижный поршень 1 снабжен упором 31, который взаимодействуе т с приводным кулачком 29 в том случае, когда упомянутое выше пространство 26, заключенное между неподвижным поршнем 1 и подвижным цилиндрическим корпусом 2, является минимальным, таким образом, что упомянутый приводной кулачок 29 в этом случае не может больше воздействовать на упомянутую ось 27, что позволяет убирающе муся упору 14 занять развернутое или выдвинутое положение под действием возвратной пружины 28, образуя та ким образом упомянутые выше средства приема 6 индивидуальной упаковки, содержащей подлежащий завариванию пище вой продукт. Это развернутое или выдвинутое положение упора 14 обеспечивает возможность приема новой или следующей индивидуальной упаковки 8 подлежаще го завариванию пище вого продукта. Это положение упомянутого убирающегося упора 14 соответствует его пе ремещению до конца в направлении, показанном стрелкой F2. Для того, чтобы осуществить движение в обратном направлении, упомянутый кипятильник 5 снабжен упором 32, в который упирается при своем движении упор 14, кото рый вследствие этого возвращается в свое убранное положение в направлении, показанном стрелкой F1 под действием приближения упомянуто го подвижного цилиндрического корпуса 2 к кипятильнику 5. Это движение происхо дит в том случае, когда камера 26 блока, образованного поршнем 1 и корпусом 2, уве личивает свой объем под действием нагнетания воды через канал 25, что позволяет обеспечить принудительную уборку упора 14, образующего таким образом средства автоматического выбрасывания 6 использованной индиви 11 29495 дуальной упаковки подлежащего завариванию пище вого продукта. Упомянутая выше уборка упора 14 позволяет обеспечить выбрасыва ние из данного автоматического устройства просто под действием собственного веса использованной индивидуальной упаковки 8 с подлежащим завариванию пище вым продуктом. Как показано на приведенных в приложении фиг. 3, 4 и 5, бо ковые верти кально расположенные канавки 15, которые представляют собой средства удержания данной индивидуальной упаковки подлежаще го завариванию пище вого продукта в заданном положении 7, жестко связаны с по меньшей мере одной осью 33, смонтированной против возвратной пружины 34, которая удерживает эти бо ковые канавки 15 на середине расстояния между двумя фильтрами 18 и 19 в том случае, когда расстояние между блоком, образованным поршнем 1 и цилиндрическим корпусом 2, и кипятильником 5 является максимально возможным, как это наглядно показано на фиг. 3, таким образом, что использованная индивидуальная упаковка 8 открывается от упомянутых фильтров 18 и 19 и может быть удалена или выброше на из упомянутого автоматического устройства после то го, как располагающий ся под ней упор 14 будет убран. Боковые канавки 15, оси 33 и пружины 34 образуют в сочетании средства отрывания использованных упаковок 8. Если бы упомянутые средства отрыва не были предусмотрены в данной автоматической установке, то упомянутые использованные индивидуальные упаковки 8, особенно, увлажненные, не могли бы выбрасываться только под действием их собственного веса. Упомянутые боковые канавки 15 в состоянии покоя располагаются на середине расстояния между корпусом 2 и кипятильником 5. После начала приближения корпуса 2 к кипятильнику 5 в направлении, показанном стрелкой F6, этот корпус 2 первым вхо дит в контакт с индивидуальной упаковкой 8 без задействования осей 33 и пружин 34. Именно это положение наглядно представлено на фиг. 4. После это го дви жение корпуса 2 в направлении, показанном стрелкой F6, продолжается и это т корпус 2 в своем дви жении увлекает за собой индиви дуа льную упаковку 8, а вместе с ней и боковые канавки 7, преодолевая при этом сопроти вление пружин 34, направленное в сто рону, показанн ую стрелкой F16, вп лоть до вхожде ния проти во положной сто роны упо мянутой ин диви дуа льной упа ковки с кипятильником 5. Это поло жение наглядно показано на фи г. 5. При осуществлении обратного движения в направлении, показанном стрелкой F5, упомянутые пружины 34, оси 33 и боковые канавки 7 взаимодействуют между со бой таким образом, чтобы занять свое исходное положение, в котором данная индивидуальная упаковка 8 располагается практически посередине между подвижным корпусом 2 и кипятильником 5. При этом данная индивидуальная упаковка 8 отрывается от сжимавши х ее фильтров 18 и 19, поскольку боковые канавки 7 являются подвижными в нап равлении, показанном стрелкой F17, под действием толкающе го уси лия пружин 34 . В соответствии с др угим возможным вариантом выполнения изобретения, схематически представленным на фиг. 11 и 12, полукамера, принадлежащая блоку, образованному неподвижным поршнем и подвижным цилиндрическим блоком 2, содержит гибкий элемент 35, который позволяет компенсировать возможные различия в объемах различных индивидуальных упа ковок 8 подлежаще го завариванию пище вого продукта, которые могут быть либо плохо калиброваны или расфа сованы, либо по своей природе могут отличаться от обычно используемых в данной автоматической установке индивидуальных упаковок данного пище вого продукта. Упомянутый гибкий элемент 35 дополняет поверхность перифе рийной части 17 используемой в данном случае индивидуальной упаковки 8, и обеспечивает герметичность между данной индивидуальной упаковкой 8 и корпусом 2, с одной стороны, и кипятильником 5, с другой стороны. Еще один возможный вариант выполнения изобретения схематически представлен на фиг. 10, где блок, образованный неподвижным поршнем 1 и подвижным цилиндрическим корпусом 2, и кипятильник 5 снабжен двумя фильтрами 36 и 37, смонтированным таким образом, что они могут поворачиваться в направлении, показанном стрелками F12, преодолевая сопротивление пружин 38, которые позволяют облегчить отрыв использованной индивидуальной упаковки 8 при разъединении корпуса 2 и кипятильника 5. Таким образом, в данном случае средства отрыва использованной индивидуальной упаковки от обжимавших ее поверхностей отличаются от средств отрыва такой использованной индивидуальной упаковки, схемати чески представленных на фиг. 3, 4 и 5 и соответствующи х ва рианту реализации предлагаемого изобретения, схематически представленному на фиг. 1. В рассматриваемом здесь случае реализации наличие средств удержания 7 данной индивидуальной упаковки 8 в заданном положении, и даже средств приема и автоматического выбрасывания 6 этой индивидуальной упаковки после ее использова ния больше не является абсолютно необходимым. В целях уп рощения чертежа средства замачивания 13 данной индивидуальной упаковки. 8, точнее говоря мембрана 22, выполняющая функцию клапана, не показаны на этой фигуре. Еще один возможный вариант выполнения изобретения касается автоматического устройства, предназначенного для приготовления горячих напитков путем заваривания расфа сованного и индивидуально упакованного пищевого продук та типа кофе, и схе матически представлен на фигурах с 13 по 17. Как это обычно бывает, упомянутое автоматическое устройство содержит блок, образованный, с одной стороны, подвижным цилиндрическим корпусом 2, размещенным против кипятильника 5. Упомянутый подвижный корпус и упомянутый кипятильник располагаются на одной и той 12 29495 же горизонтальной оси и имеют возможность сближаться друг с другом в направлении, показанном стрелкой F6, и уда ляться друг от др уга в направлении, показанном стрелкой F13. На фиг. 13 схе матически представлено автоматическое устройство по изобретению в состоянии покоя или в исходном состоянии, тогда как на фигурах с 14 по 17 схематически представлены различные фазы функционирования данного автоматического устройства, позволяющие обеспечить заваривание или экстрагирование данного пище вого продукта, со держащегося в индивидуальной упаковке. На фиг. 14 схе матически представлен процесс введения данной индиви дуальной упаковки 8, содержащей подлежащий завариванию или экстрагированию пище вой продукт, в направлении, показанном стрелкой F7, в данное авто матическое устройство. На фиг. 15 схемати чески показан момент сближения подвижного корпуса 2 и кипятильника 5, которое осуществляется в направлении, показанном стрелкой F6. На фиг. 16 схемати чески показан момент, когда упомянутое сближение подвижного корпуса 2 и кипятильника 5 завершено. При этом обеспечивается формирование камеры зава ривания или экстрагирования 20, внутри которой располагается данная индиви дуальная упаковка 8 с подлежащим завариванию или экстрагированию пище вым продуктом. И наконец, на фиг. 17 схе мати чески показан процесс уда ления подвижного кор пуса 2 от кипятиль ника 5, о существляемого в нап равлении, по казанном стрелкой F13, и обеспечи вающе го возможность а втомати ческого выбрасыва ния использованной индивидуаль ной упаковки 8 в направлении, по казанном стрелкой F8, кото рое непосредственно следует за вы хо дом заваренной жидкости из упомянутой камеры заварива ния в направлении, показанном стрелкой F11 . Упомянутая выше стрелка F8 схематически показана на фигуре 16, тогда как упомянутый подвижный корпус 2 и упомянутый кипятильник 3 еще не удалены друг от друга. Эта стрелка F8 по существу предвосхи щает или предварительно указывает направление движения автоматического выбрасывания использованной индивидуальной упаковки 8. Действительно, как это хорошо известно из существующе го уровня техники в данной области, дви жение корпуса 2 осуществляется при помощи системы поршень-камера, не показанной на упомянутых фигурах и обеспечивающей упомянутое перемещение воды, подаваемой во внутреннюю полость упомянутой камеры. Эта подача воды в камеру упо мянутой системы осуществляется в направлении, показанном стрелкой F24, как это можно видеть на фиг. 16, что позволяет обеспечить перемеще ние подвижного корпуса 2 в направлении, показанном на приведенных фигурах стрелкой F6. Обратное движение упомянутого подвижного корпуса 2 осуществляется путем удаления вод из камеры упомянутой системы в направлении, показанном стрелкой F14, что позволяет обеспечить перемещение корпуса 2 в направлении, показанном стрелкой F13. Главное в предлагаемом изобретении заключается в наличии подвижного упора 39, подвижность которого осуществляется по кругу относительно по меньшей мере одной оси 40, расположенной строго горизонтально и перпендикулярно по отноше нию к продольной оси систе мы, образованной подвижным корпусом 2 и кипятильником 5. Движение опрокидывания упомянутого подвижного упора 39 относительно оси его враще ния 40 осуществляется в направлении, показанном стрелкой F25, как это можно видеть на фиг. 16. Обратное движение упомянутого упора не представлено на приведенных в приложении фи гурах. Однако, это обратное движение осуществляется просто под действием силы тяжести, как это показано на фиг. 14 в направлении стрелки F22. Говоря более конкретно, упомянутый подвижный упор располагается на уровне камеры заваривания 20 и является подвижным между двумя некоторыми крайними положениями. Первое из этих крайних положений располагается в плоскости камеры заваривания 20, то есть соответствуе т положению этого упора 39, схематически представленному на фиг. 14 и 15. Это положение подвижного упора 39 позволяет ему обеспечить возможность приема введенной в данное автоматическое устройство индивидуальной упаковки 8. Второе крайнее положение упора 39, располагающееся вне плоскости камеры заваривания 20, можно видеть на фиг. 13, а также на фиг. 16 и 17. В этом положении подвижный упор 39 выполняет функцию средств автоматического выбрасывания упомянутой индивидуальной упаковки 8, например, после ее использования. По существу упомянутый подвижный упор 39 образован скобой, которая содержит две боковых стойки 41, занимающих строго верти кальное положение. Каждая из этих вертикальных стоек взаимодействуе т с осью шарнирного соединения 40 и обе они связаны между собой поперечиной 42, которая непосредственно обеспечивает прием поступающей в дан ное автоматическое устройство индивидуальной упаковки 8 подлежаще го завариванию пище вого продукта в том случае, когда упомянутый упор 39 располагается в плоскости упомянутой камеры заваривания 20. В то же время, для того, что бы движение данной индивидуальной упаковки 8 подлежаще го завариванию пищево го продукта от момента введения этой упаковки в данное автоматическое устройство до момента ее выбрасывания из этой установки после использования, то есть движение ее в направлении, показанном стрелками F7 и F8, происхо дило надлежащим образом, данное автоматическое устройство должно иметь в своем составе специальные средства 7, предназначенные для удержания этой индивидуальной упаковки в заданном положении, кото рые обеспечивают для упомянутой упаковки 8 возможность все время оставаться в плоскости камеры заваривания 20. Упомянутые средства удержания данной индивидуальной упаковки 8 подлежаще го зава 13 29495 риванию продукта в необхо димом пространственном положении направляют данную упаковку в вер тикальном направлении сверху вниз, причем это ее движение осуществляется под действием ее собственного ве са. Эти средства удержания данной индивидуальной упаковки 8 в заданном пространственном положении образованы двумя вертикально расположенными канавками, в которых данная индивидуальная упаковка имеет возможность свободно скользить и которые обеспечивают ее удержание в строго верти кальном положении. При этом каждая из упомянутых вертикальных боковых канавок располагается по одну и по другую стороны от упомянутой камеры зава ривания 20 и обе эти канавки расположены друг против друга. Если возвратное движение, как это видно из приведенных в приложении фигур, со вершается в направлении, обратном тому, которое показано стрелкой F25, просто под действие собственного веса упомянутой скобы, образующей средство 39, то движение этой скобы в направлении стрелки F25 обеспечивается принудительно при движении упомянутого корпуса 2 по отношению к упомянутому кипятильнику 5 в процессе их сближения. Для достижения такого эффекта упомянутый упор 39 содержит приводной кулачок 43, который определенным образом взаимодействует с поверхностью упомянуто го кипятильника 5 в том случае, когда упомянутый корпус 2 и упомянутый кипятильник 5 сближаются друг с другом для формирования камеры заваривания. Действительно, как это хорошо видно на фиг. 15 и 16, упомянутый приводной кулачок 43 не взаимодействуе т непосредственно с кипятильником 5, но взаимодействует с ним опосредованно при помощи спе циального упора 44, входящего в контакт с поверхностью кипятильника 5 в том случае, когда упомянутый корпус 2 устанавливается в некоторое положение в процессе своего приближения к упомянуто му кипятильнику в данном авто мати ческом устройстве, о чем более подробно будет сказано ниже. Взаимное сближение упора 44 и приводного кулачка 43 осуществляется в направлении, показанном стрелкой F23, представленной, в частности, на фиг. 15. Геометрическая форма упомянутого приводного кулачка 43 обеспечивает возможность опрокидывания в направлении, показанном стрелкой F25, упомянуто го упора 39, заставляя этот упор перейти из его положения в плоскости камеры заваривания 20 в положение вне этой плоскости заваривания. Таким образом, упомянутое выше движение позволяет установить в рабочее положение упомянутые средства автоматического выбрасывания данной индивидуальной упаковки 8, поскольку в этом случае упор 39 больше не нахо дится в плоскости упомянутой выше камеры заваривания 20. Однако, упомянутая индивидуальная упаковка 8 после ее использования не может быть мгновенно выброше на из данного автоматического устройства, поскольку эта упаковка не отры вается сразу от корпуса 2 и от кипятильника 5 в зоне расположения принадлежащи х им частей камеры заваривания 20. Само собой разумеется, что в том случае, когда корпус 2 и кипятильник 5 удаляются друг от друга в соответствии с некоторой программой, как это схематически показано на фиг. 17, упомянутый упор 39 должен оставаться отсутствующим в плоскости камеры заваривания 20 для того, чтобы обеспечить возможность удаления или выбрасывания данной индивидуальной упаковки 8. Для того, что бы это сделать, упомянутый упор 39 содержит лапку 45, несущую клин 46, который взаимодействует с корпусом 2 в процессе уда ления упомянутого корпуса 2 от кипятильника 5, что замедляет автоматический возврат подвижного упо ра 39 в его положение в плоскости камеры заваривания 20 и облегчает тем самым автоматическое выбрасывание индивидуальной упаковки 8 после ее использования. Говоря более конкретно, и как это видно на фиг. 19, сво бодный конец клина 46 является скошенным, тогда как корпус 2 дан ного авто матического устройства снабжен закраиной 47, так же скошенной на конце, причем упомянутые скошенные части этих эле ментов взаимодействуют между со бой для облегчения перехо да подвижного упора 39 в его положение вне плоскости, образованной камерой заваривания 20 и для предотвраще ния перехо да этого упора 39 в его положение в упомянутой плоскости камеры зава ривания 20 в том случае, когда только начинается удаление корпуса 2 от кипятильника 3. Движение скошенного клина 46 и скошенной закраины 47 осуществляется в направлении, схематически показанном стрелкой F26. В данной автоматической установке как в сугубо ути литарных, так и в эстетических целях предусмотрено наличие подвижной по вращательному движению заслонки 48, которая может поворачиваться относительно некоторой оси 40, которая располагается строго горизонтально и перпендикулярно к продольной оси упомянутой установки. Функция этой заслонки 48 состоит в том, чтобы воспрепятствовать введению в данную автоматическую установку или устройство новой индивидуальной упаковки 8 в том случае, когда эта заслонка нахо дится в плоскости упомянутой камеры заваривания, и обеспечить возможность введения в данное автоматическое устройство новой индиви дуальной упаковки 8 подлежащего завариванию пище вого продукта в том случае, когда упомянутая заслонка располагается вне плоскости камеры заваривания 20. Действительно, на приведенных в приложении фигурах можно видеть, что ось враще ния 40 представляет собой как ось враще ния заслонки 48, так и ось враще ния подвижного упора 39. Перемещение упомянутой заслонки 48 между ее положением в плоскости упо мянутой камеры заваривания и положением вне этой плоскости осуществляется вручную оператором данного автоматического устройства или автоматически в направлении, показанном стрелкой F20. Обратное перемеще ние упомянутой заслонки не показано на приведенных в приложении фи гурах, однако это перемещение во всех слу 14 29495 чаях осуществляется автоматически при помощи специального язычка 49, который обладает определенными упругими свойства ми и который размещен на подвижном упоре 39. Упомянутый упругий язычок 49 взаимодействует с клином 50, располагающимся на уровне заслонки 48. В том случае, когда упомянутая заслонка 48 управляется тем или иным способом в направлении, показанном стрелкой F20, упомянутый гибкий язычок 49 деформируется определенным образом в направлении, показанном стрелкой F21, и позволяет та ким образом этой заслонке 48 запасти некоторое количество энергии, которая впоследствии позволит упомянутой заслонке 48 при помощи ее собственного клина 50 авто матически вернуться в ее положение в плоскости камеры заваривания 20. Как можно видеть на фиг. 13, упо мянутый корпус 2 в составе данного автоматического устройства является съемным по отноше нию к той части это го устройства, основу которой составляет кипятильник 5. Упомянутый корпус 2 может быть приближен и зафиксирован в двух точках в соответствии с направлениями, показанными на приведенных в приложении фигурах стрелками F18 и F19. Крепление упомянутого корпуса 2 к упомянутому кипятильнику 3 осуществляется в предлагаемом автоматическом устройстве, с одной стороны, на уровне упора 44, а с другой стороны, на уровне быстроразъемного охватывающе го соединения 51, располагающе гося внутри корпуса 2. В том, что касается упомянутого выше быстроразъемного соединения охватывающе го типа 51, это соединение непосредственно взаимодействует с быстроразъемным охватываемым соединением 52, в которое подается вода в направлении, показанном стрелкой F10, для того, чтобы обеспечить сближение корпуса 2 и кипятильника 5, в направлении, показанном стрелкой F24, и/или уда ления упомянутой выше во ды, в направлении, показанном стрелкой F6, для того, чтобы обеспечить возможность удаления корпуса 2 от упомянуто го кипятильника 5 в направлении, показанном стрелкой F13. Вторая точка крепления, выполненная на уровне упора 44, реализована при помощи двух охватываемых крепежных деталей 53, располагающи хся на уровне упомянутого упора 44, который может вставляться в корпус упомянуто го кипятильника 5 на уровне охватывающи х крепежных деталей 54. Действительно, каждая охватываемая крепежная деталь 53 образована некоторым цилиндрическим телом, располагающимся в продольном направлении данного автоматического устройства и заканчивающимся на своем свободном конце контактным наконечником несколько большего диаметра, причем упомянутая совокупность может быть позиционирована через отверстие 55 некоторого средства соединения 56, располагающе гося на уровне кипятильника 5. Упомянутое средство объединения или соединения 56 смонти ровано на оси враще ния 57 и каждое фигур ное отверстие 55, которое выполнено в упомянутом выше средстве, имеет форму дуги окружности, соответствующей положению охватываемой детали 53 в том случае, когда эта о хватываемая деталь 53 располагается внутри охватывающей ее детали 54. Путем простого поворота упомянутого средства соединения 56 каждое отверстие 55, имеющее в целом форму дуги окружности и характеризующееся переменной по своей длине шириной, обеспечивает возможность на уровне своей наибольшей ширины переход контактных наконечников охватываемых деталей 53, тогда как на уровне наименьшей ширины этих отверстий обеспечивается возможность удержания в заданном положении каждой охватываемой детали 53. Предлагаемое устройство работает так. Как показано на фиг.14, в устройство вводят индивидуальную упаковку 8, содержащую подлежащий завариванию экстрагированный пище вой продукт, в направлении, показанном стрелкой F7, которая обрабаты вается в предлагаемом устройстве. Затем, как показано на фиг.17, происходит процесс удаления использованной индивидуальной упаковки 8 в направлении, показанном стрелкой F8. Удаление происхо дит непосредственно за выхо дом заваренной жидкости. 15 Фиг. 1 29495 16 29495 Фиг. 2 17 29495 Фиг. 4 Фиг. 3 Фиг. 5 18 29495 Фиг. 6 Фиг. 7 Фиг. 8 Фиг. 9 19 Фиг. 10 29495 20 29495 Фиг. 12 Фиг. 11 Фиг. 13 21 29495 Фиг. 14 Фиг. 15 22 29495 Фиг. 16 Фиг. 17 23 29495 Фиг. 18 Фиг. 19 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 24 29495 25
