Фільтрувальний пристрій для молока

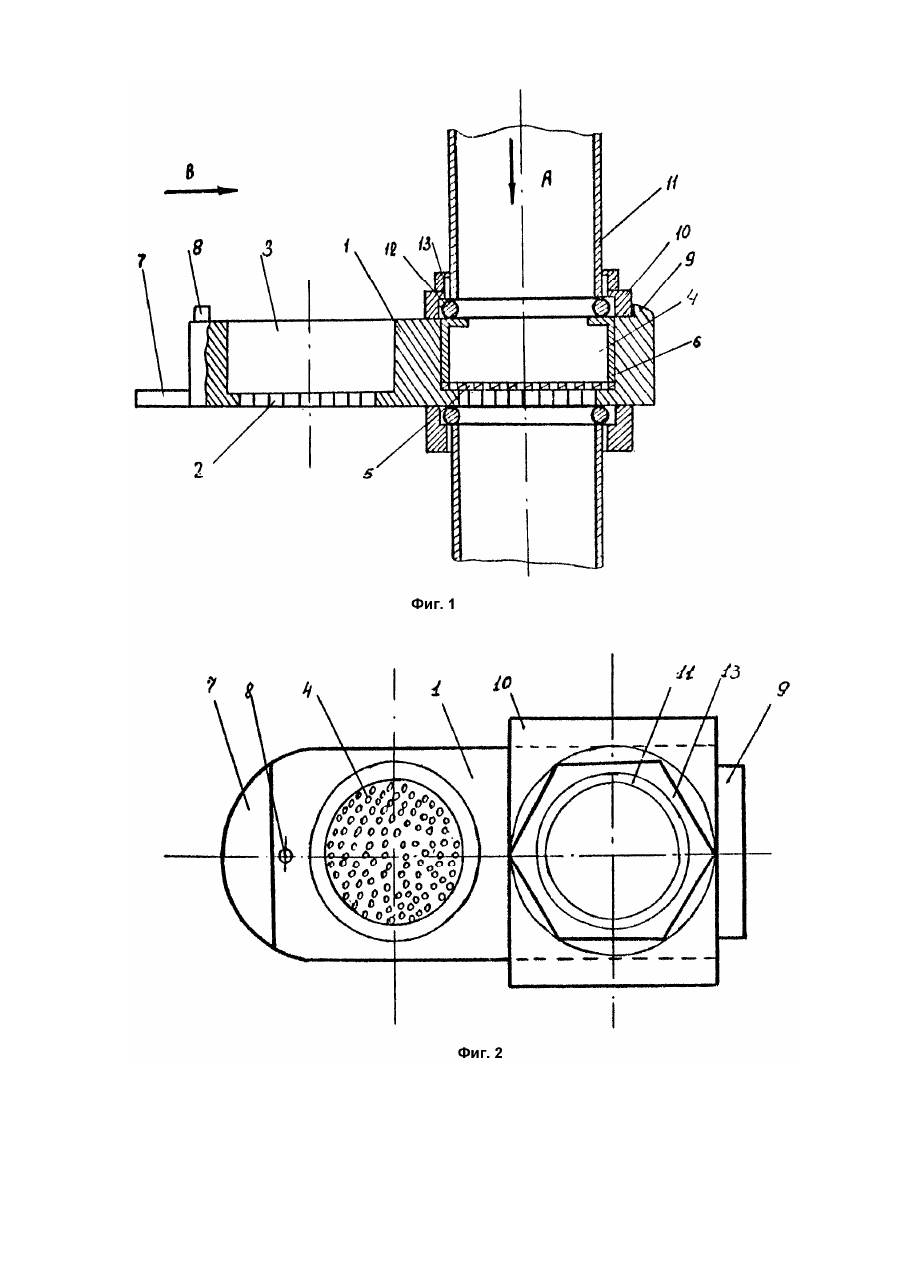

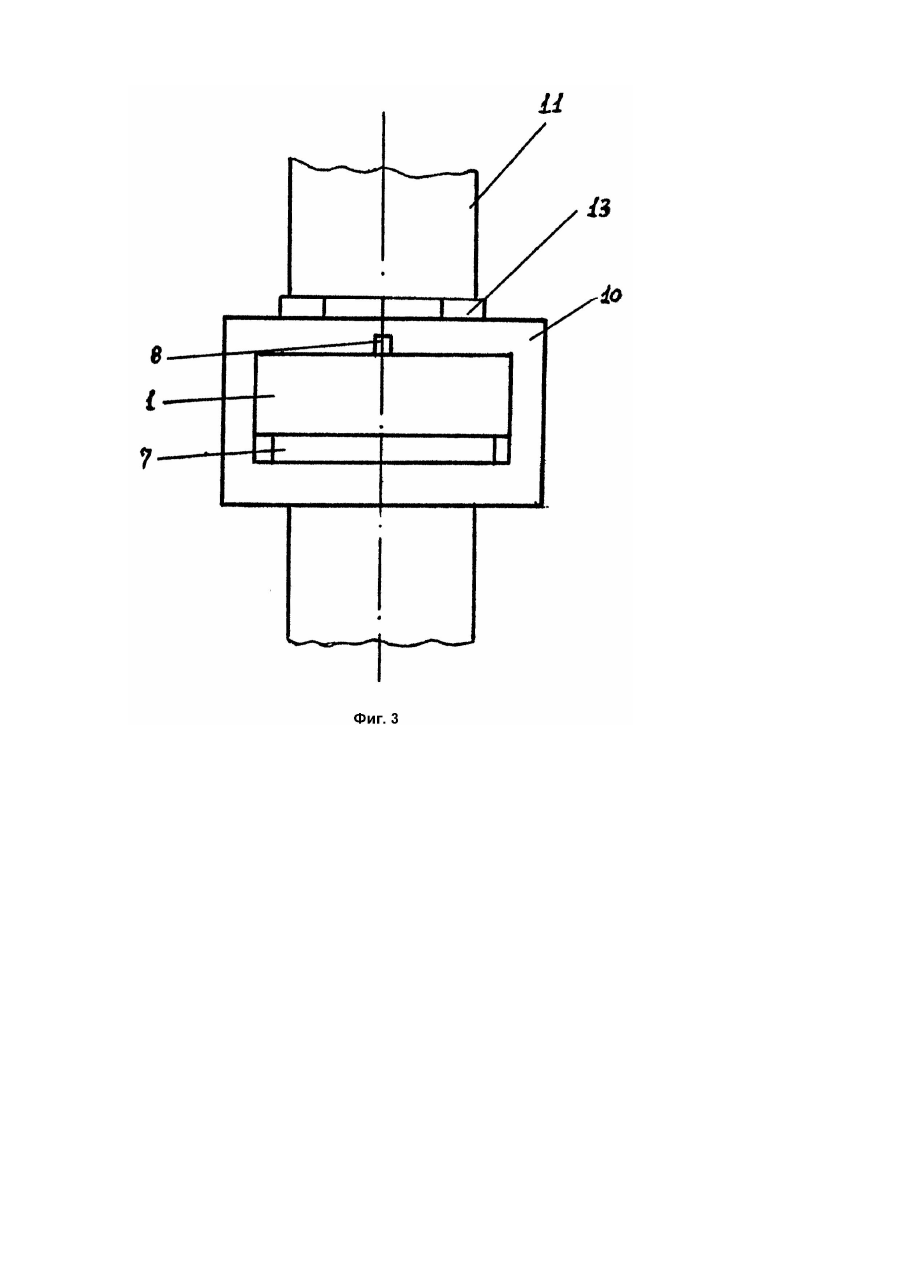

Изобретение касается очистки жидкостей, в частности молока, и может быть использовано в доильных установках. Известно устройство для очистки (фильтрации) молока, которое состоит из фильтрующего элемента с металлической сеткой или разборного фильтрующего элемента, имеющего две сетки между которыми укладываются ватные фильтры (Пронин А.Ф., Пенкин М.А. Механизация и электрификация сельского хозяйства. - М.: Госсельхозиздат, 1955ю - С.519). Недостатком этого устройства является его невысокая надежность в работе, необходимость частого прерывания процесса доения, для замены фильтрующего материала. Известно также устройство для фильтрации молока под давлением, в котором в качестве фильтрующего материала используется иглопробивное термостойкое полотно, закрепленное на фильтродержателе и помещенное в корпус фильтра доильной установки (Симарев Ю.Н. Использование на фермах новых фильтров для очистки молока // Молочное и мясное скотоводство. - 1990. - №6. - С.22). Недостатком такого фильтрующего устройства является то, что фильтр нельзя сменить без остановки процесса фильтрации, что влияет на эксплуатационную надежность устройства. Наиболее близким к заявляемому относится устройство для фильтрации молока (А.с. СССР №1296059, кл. A01J11/06), состоящее из разъемного по горизонтали корпуса с размещенным в нем фильтрующим пакетом. Верхняя часть корпуса представляет собой приемную емкость с выпуклым днищем, в котором выполнена перфорация. К днищу при помощи эластичных прокладок и болта с гайкой крепится нижняя часть корпуса устройства. Между днищем и нижней частью корпуса размещен фильтрующий пакет, которому при помощи втулки, надетой на болт, придается форма усеченного конуса и жестко закреплен к днищу приемной емкости своим меньшим основанием. Недостатком данного фильтровального устройства является неудобство в эксплуатации - требуется длительное время на разборку и замену фильтрующего пакета, а также данное фильтровальное устройство предназначено для периодически повторяемого процесса фильтрации молока не в герметизированном пространстве, что не обеспечивает санитарных требований к качеству молока. В основу изобретения поставлена задача усовершенствования фильтровального устройства молока, в котором фильтрующие элементы могли бы быстро и свободно заменяться при непрерывном процессе перемещения молока по молокопроводу, а создание герметизированного пространства в полости фильтровального устройства и молокопровода исключало бы попадание в полость фильтровального устройства загрязненных частиц воздуха из окружающей среды животноводческого помещения. Поставленная задача решается тем, что в фильтровальном устройстве для молока, состоящем из корпуса с перфорированным днищем и размещенным в нем фильтрующим элементом, согласно изобретению, корпус с перфорированным днищем выполнен в виде заслонки с гнездами для размещения в них фильтрующих элементов и установлен в направляющей рамке с возможностью перемещения в ней. По торцам корпуса установлены упоры для фиксации фильтрующих элементов соосно молокопроводу. В направляющей рамке установлены сальниковые уплотнения для герметизации полости фильтровального устройства и молокопровода. Достижение технического результата - в быстрой и свободной замене фильтрующего элемента обеспечивается тем, что корпус с перфорированным днищем выполнен в виде заслонки с гнездами, куда вкладываются фильтрующие элементы, зафиксированные упорами и корпус установлен с возможностью перемещения в направляющей рамке, т.к. для промывки молокопровода или замене фильтрующего элемента достаточно передвинуть корпус устройства с помощью захвата в направляющей рамке в ту или иную сторону по стрелке 13. Создание герметизированного пространства в полости, фильтровального устройства и молокопровода обеспечивается тем, что в направляющей рамке установлены сальниковые уплотнения, обеспечивающие плотное соединение корпуса с молокопроводом и исключает попадание в полость фильтровального устройства загрязненного воздуха из окружающей среды животноводческого помещения. На фиг.1 схематично изображено фильтровальное устройство для молока, вид сбоку (по стрелке A направление потока молока); на фиг.2 - то же, вид сверху; на фиг.3 - вид по стрелке B на фиг.1. Фильтровальное устройство для молока состоит из корпуса 1 с перфорированным днищем 2, выполненного в виде заслонки, имеющей два гнезда 3 и 4 для установки фильтрующего элемента 5, который прижимается к днищу гнезда фиксатором 6. Для передвижения корпуса 1 с перфорированным днищем 2 имеется захват 7, а для ограничения передвижения корпуса 1 с перфорированным днищем 2 и фиксации фильтрующих элементов 5 установлены два упора 8 и 9. Корпус 1 с перфорированным днищем 2 установлен в направляющей рамке 10 с возможностью перемещения в ней, которая установлена в трубке молокопровода 11. Для герметизации полости между трубой молокопровода 11 и корпусом 1 установлены сальниковые уплотнения 12 и прижимная гайка 13. Устройство работает следующим образом. При наличии в молоке большого количества примесей фильтрующий элемент 5 забивается, тем самым уменьшается скорость потока молока в молокопроводе 11. В этом случае в свободное гнездо 3 или 4 помещают чистый фильтровальный элемент 5, закрепляют его при помощи фиксатора 6, отпускают прижимную гайку 13 и с помощью захвата 7 на ходу перемещают корпус 1 вправо или влево до соответствующих упоров 8 или 9, закручивают прижимную гайку 13 при непрерывном процессе доения. Засорившийся фильтровальный элемент извлекают из соответствующего гнезда, промывают и ставят на хранение. Использование предлагаемого фильтровального устройства для молока позволяет определить качество работы мастера машинного доения - как он, например, подмывает вымя коров. Используя для каждой группы коров отдельный фильтрующий элемент, по степени загрязненности его можно судить о чистоте молока этой группы коров, т.е. о санитарном состоянии коров.
