Композитний опорний профіль

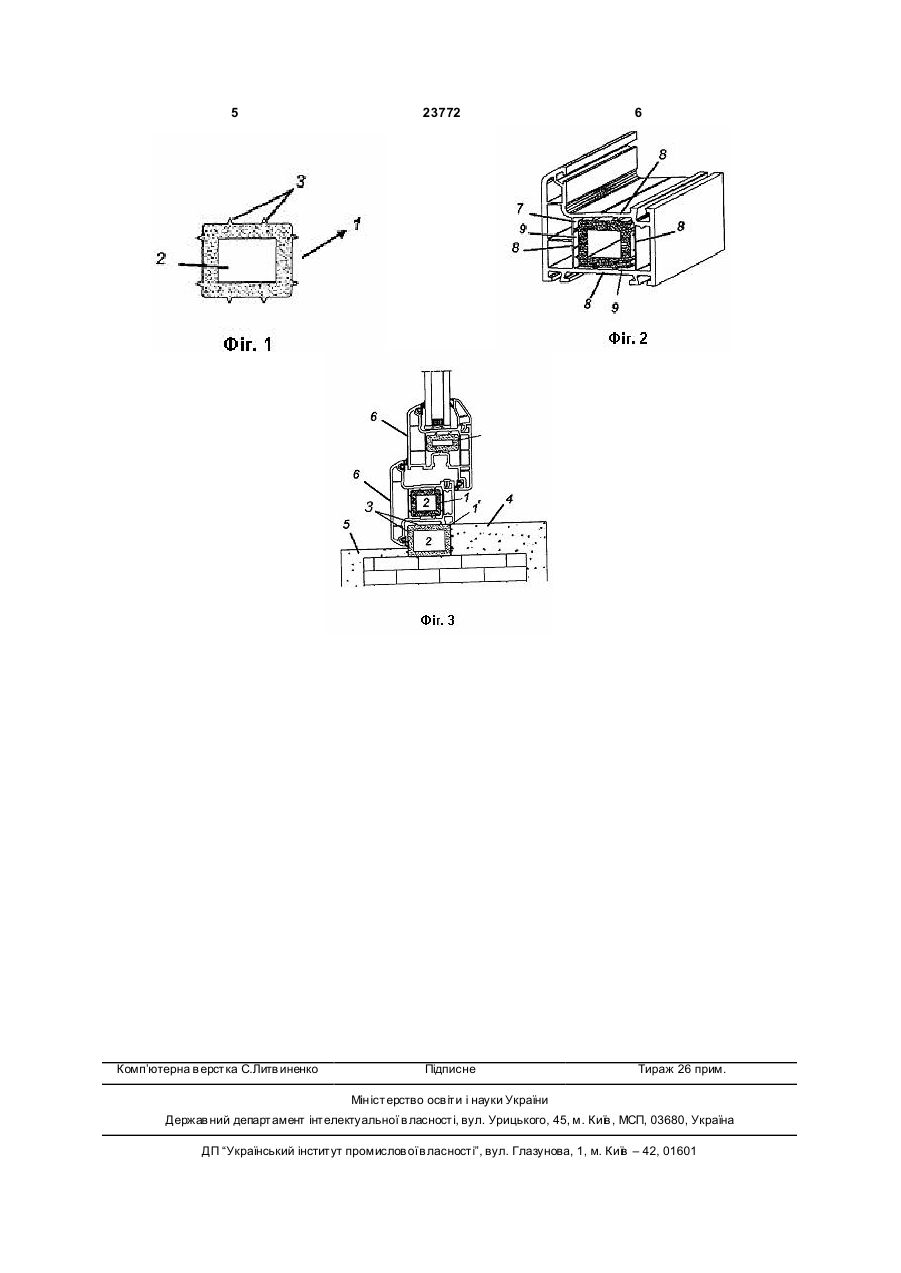

1. Опорний компонент (1, 1'), використовуваний у профілях (6) у віконних і дверних системах у ПВХ будівельному секторі, який відрізняється тим, що опорний компонент (1, 1') виконаний з де 3 23772 4 Опорні компоненти, використовувані, зокрема 1. Опорний компонент. при виготовленні вікон чи дверей з композитних 1’. Опорний компонент, використовуваний у матеріалів, можуть бути розміщені при виробництвиді замкнутого короба. ві усередині профілю на основі ПВХ по всій його 2. Порожній простір. довжині. Композитні матеріали мають властивості, 3. Виступи. що дозволяють використовувати їх із усіма стан4. Внутрішня штукатурка. ками обробки ПВХ (різання, зварювання і т.д.). 5. Зовнішня штукатурка. Тому період виробництва набагато менше, ніж 6. Профілі. період необхідний у відомому рівні техніки, тому 7. Внутрішній обсяг профілю. що композитні матеріали мають властивості, що 8. Границя внутрішнього обсягу профілю. дозволяють їх різати і зварювати одночасно з 9. Порожні простори. профілями. Більш того, тому що опорні компоненФіг.1 - вид спереду опорного листа, показаний ти можуть бути розташовані цілком уздовж профіяк зразок і опорний компонент (1), використовувалю при виробництві, тепер не потрібна транспорний як замкнутий короб. На цьому виді показаний тування їх до місця, де двері чи вікна будуть поперечний переріз опорного компонента (1), вимонтуватися, також тепер немає необхідності в користовуваного у виді замкнутого короба. Маєтьзбереженні опорних компонентів виробниками ся порожній простір (2) в опорному компоненті (1). дверей чи вікон, чи дилерами. Порожній простір (2) має форму прямокутника. Тому що композитні опорні компоненти мають Порожній простір (2) може служити для звукоізовластивості, що дозволяють поміщати їх цілком у ляції і теплоізоляції там, де він розташований. Випрофіль на основі ПВХ уздовж профілю при вироступи (3), що звужуються в напрямку вперед у фобництві і дозволяють зварювання ПВХ профілів рмі трикутника, сформовані на зовнішній частині один з одним, міцність на кутах, що зварюються, опорного компонента (1). не обмежується профілями, що зварюються. ЗваЗазначені виступи (3) виконують різні функції в рювання опорних компонентів один з одним на залежності від місця їхнього розташування на опокутах підсилює кутову міцність компонентів вікон і рному компоненті (1). Виступи (3) забезпечують дверей. краще прилягання опорного компонента (1’), викоТому що опорні компоненти, розташовані в ристовуваного у вигляді замкнутого короба, до профілях, являють собою деревний пил і ПВХ освнутрішньої штукатурки (4) і зовнішньої штукатурки нову, іржавіння не відбувається. При рішенні про(5). блеми іржавіння другий шар покриття не потрібОпорні компоненти (1), розташовані у внутріний, також зменшується кількість виробничих шніх обсягах (7), сформованих усередині профілів стадій і витрат. (6), запобігають контакт поверхні між виступами (3) Міцність на кутах вікон і дверей, особливо в і границею (8) внутрішнього обсягу профілю в опомісцях з'єднання профілів рухливи х стулок, поліпрних компонентах (1). шена завдяки зварюванню профілів і опорних комФіг.2 - загальний вид, що показує положення понентів, таким чином, запобігаються несправносопорного компонента (1) у профілі (6) у виді опорті, що виникають при нахилі стулки. ного листа. Як можна помітити, опорний компонент Термін служби вікон більше не обмежується (1) проходить уздовж профілю (6) опорного компотерміном служби замкнутих коробів за допомогою нента (1). Порожні простори (9) сформовані на композитного опорного компонента, оскільки відчотирьох сторонах між границею (8) внутрішнього вернено іржавіння, що може відбутися після монобсягу профілю й опорним компонентом (1). тування в стіну. Дана корисна модель не повинна обмежуватиФіг.1. - вид спереду опорного листа, показаний ся даним описом. Очевидно, що можливе виготовяк зразок і опорний компонент у виді замкнутого лення різних конструкцій з різними розмірами і короба. геометрією за умови, що композитний компонент Фіг.2 - загальний вид, що показує положення (1, 1') виготовлений із суміші деревного пилу і опорного компонента в профілі як опорний лист. ПВХ. Фіг.3 - зображення, що показує опорний лист у віконній системі й опорні компоненти, використовувані у виді замкнутого короба. 5 Комп’ютерна в ерстка C.Литв иненко 23772 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
