Спосіб одержання основних хлоридів алюмінію із стабілізованою структурою

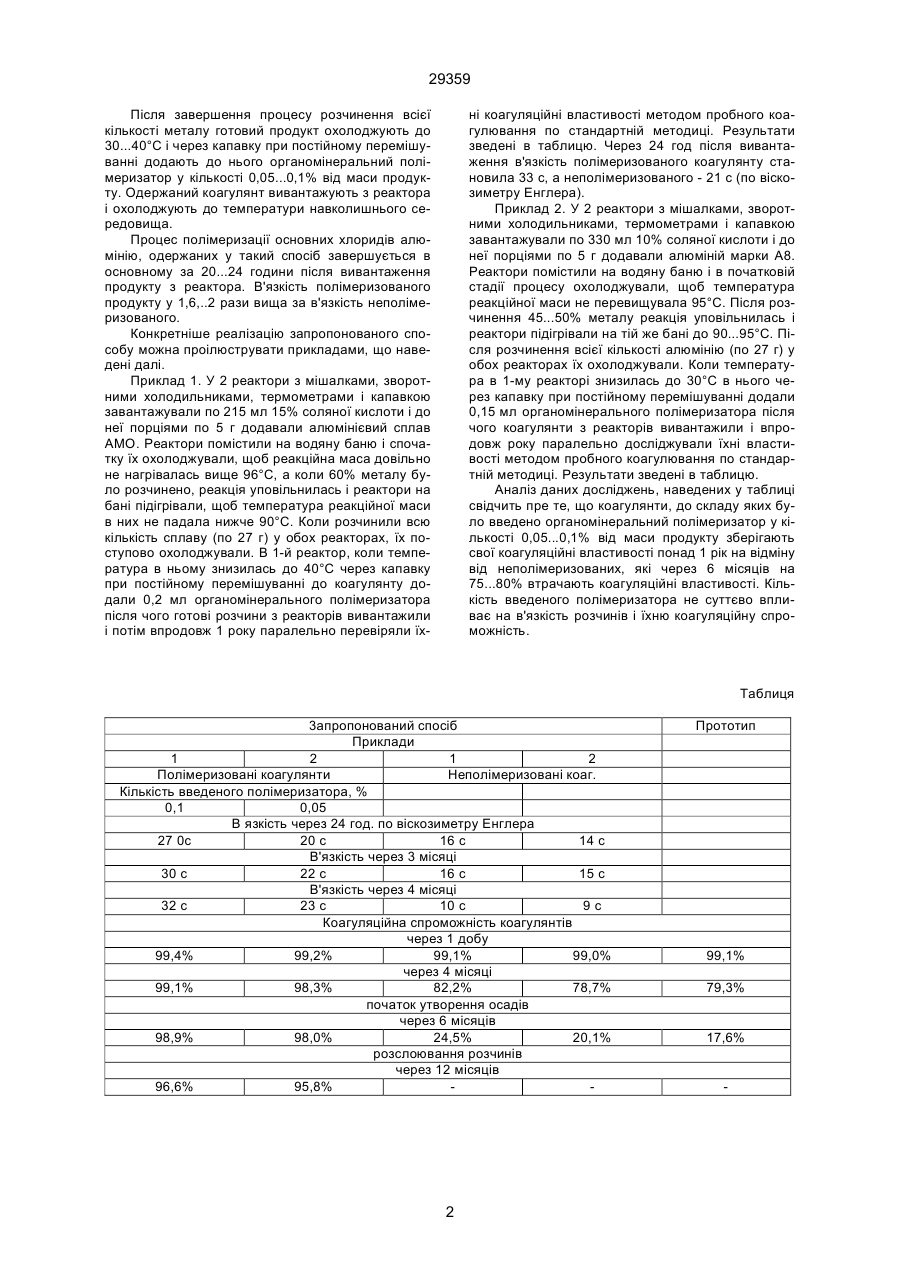

Спосіб одержання основних хдоридів алюмінію із стабілізованою структурою, який полягає в 29359 Після завершення процесу розчинення всієї кількості металу готовий продукт охолоджують до 30...40°С і через капавку при постійному перемішуванні додають до нього органомінеральний полімеризатор у кількості 0,05...0,1% від маси продукту. Одержаний коагулянт вивантажують з реактора і охолоджують до температури навколишнього середовища. Процес полімеризації основних хлоридів алюмінію, одержаних у такий спосіб завершується в основному за 20...24 години після вивантаження продукту з реактора. В'язкість полімеризованого продукту у 1,6,..2 рази вища за в'язкість неполімеризованого. Конкретніше реалізацію запропонованого способу можна проілюструвати прикладами, що наведені далі. Приклад 1. У 2 реактори з мішалками, зворотними холодильниками, термометрами і капавкою завантажували по 215 мл 15% соляної кислоти і до неї порціями по 5 г додавали алюмінієвий сплав АМО. Реактори помістили на водяну баню і спочатку їх охолоджували, щоб реакційна маса довільно не нагрівалась вище 96°С, а коли 60% металу було розчинено, реакція уповільнилась і реактори на бані підігрівали, щоб температура реакційної маси в них не падала нижче 90°С. Коли розчинили всю кількість сплаву (по 27 г) у обох реакторах, їх поступово охолоджували. В 1-й реактор, коли температура в ньому знизилась до 40°С через капавку при постійному перемішуванні до коагулянту додали 0,2 мл органомінерального полімеризатора після чого готові розчини з реакторів вивантажили і потім впродовж 1 року паралельно перевіряли їх ні коагуляційні властивості методом пробного коагулювання по стандартній методиці. Результати зведені в таблицю. Через 24 год після вивантаження в'язкість полімеризованого коагулянту становила 33 с, а неполімеризованого - 21 с (по віскозиметру Енглера). Приклад 2. У 2 реактори з мішалками, зворотними холодильниками, термометрами і капавкою завантажували по 330 мл 10% соляної кислоти і до неї порціями по 5 г додавали алюміній марки А8. Реактори помістили на водяну баню і в початковій стадії процесу охолоджували, щоб температура реакційної маси не перевищувала 95°С. Після розчинення 45...50% металу реакція уповільнилась і реактори підігрівали на тій же бані до 90...95°С. Після розчинення всієї кількості алюмінію (по 27 г) у обох реакторах їх охолоджували. Коли температура в 1-му реакторі знизилась до 30°С в нього через капавку при постійному перемішуванні додали 0,15 мл органомінерального полімеризатора після чого коагулянти з реакторів вивантажили і впродовж року паралельно досліджували їхні властивості методом пробного коагулювання по стандартній методиці. Результати зведені в таблицю. Аналіз даних досліджень, наведених у таблиці свідчить пре те, що коагулянти, до складу яких було введено органомінеральний полімеризатор у кількості 0,05...0,1% від маси продукту зберігають свої коагуляційні властивості понад 1 рік на відміну від неполімеризованих, які через 6 місяців на 75...80% втрачають коагуляційні властивості. Кількість введеного полімеризатора не суттєво впливає на в'язкість розчинів і їхню коагуляційну спроможність. Таблиця 3aпропонований спосіб Приклади 1 2 1 2 Полімеризовані коагулянти Неполімеризовані коаг. Кількість введеного полімеризатора, % 0,1 0,05 В язкість через 24 год. по віскозиметру Енглера 27 0с 20 с 16 с 14 с В'язкість через 3 місяці 30 с 22 с 16 с 15 с В'язкість через 4 місяці 32 с 23 с 10 с 9с Коагуляційна спроможність коагулянтів через 1 добу 99,4% 99,2% 99,1% 99,0% через 4 місяці 99,1% 98,3% 82,2% 78,7% початок утворення осадів через 6 місяців 98,9% 98,0% 24,5% 20,1% розслоювання розчинів через 12 місяців 96,6% 95,8% 2 Прототип 99,1% 79,3% 17,6% 29359 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
