Спосіб одержання монокристалів германату вісмуту із структурою евлітину
Номер патенту: 16679
Опубліковано: 29.08.1997
Автори: Кривошеін Вадим Іванович, Салійчук Олена Костянтинівна, Горішній Юрій Васильович, Пирогов Євген Миколайович, Федорова Надія Миколаївна, Бондар Валерій Григорович, Бурачас Станіслав Феліксович
Формула / Реферат
Способ получения монокристаллов германа-та висмута со структурой эвлитина, включающий нагрев и выдержку исходных оксидов германия и висмута, их смешение, загрузку в платиновый тигель, нагрев, гомогенизирующую выдержку в течение 2-3 ч, дозагрузку оксидов и выращивание монокристаллов вытягиванием на затравку, отличающийся тем, что, с целью сокращения длительности процесса и уменьшения загрязнения расплава и кристаллов и коррозии тигля, нагрев оксида германия ведут до 965 ± 15^С, аоксида висмута - до 440 ± 10°С, выдержку проводят 54) ч, смесь нагреваютсоскоростью 100-150град/миндо 940 ± 10°С, а затем со скоростью 15-20 град/мин до 1175 ± 25°С, дозагрузку проводят перед выдержкой, после чего охлаждают расплав до 1125 ± 25^С в течение 10-30 мин.
Текст

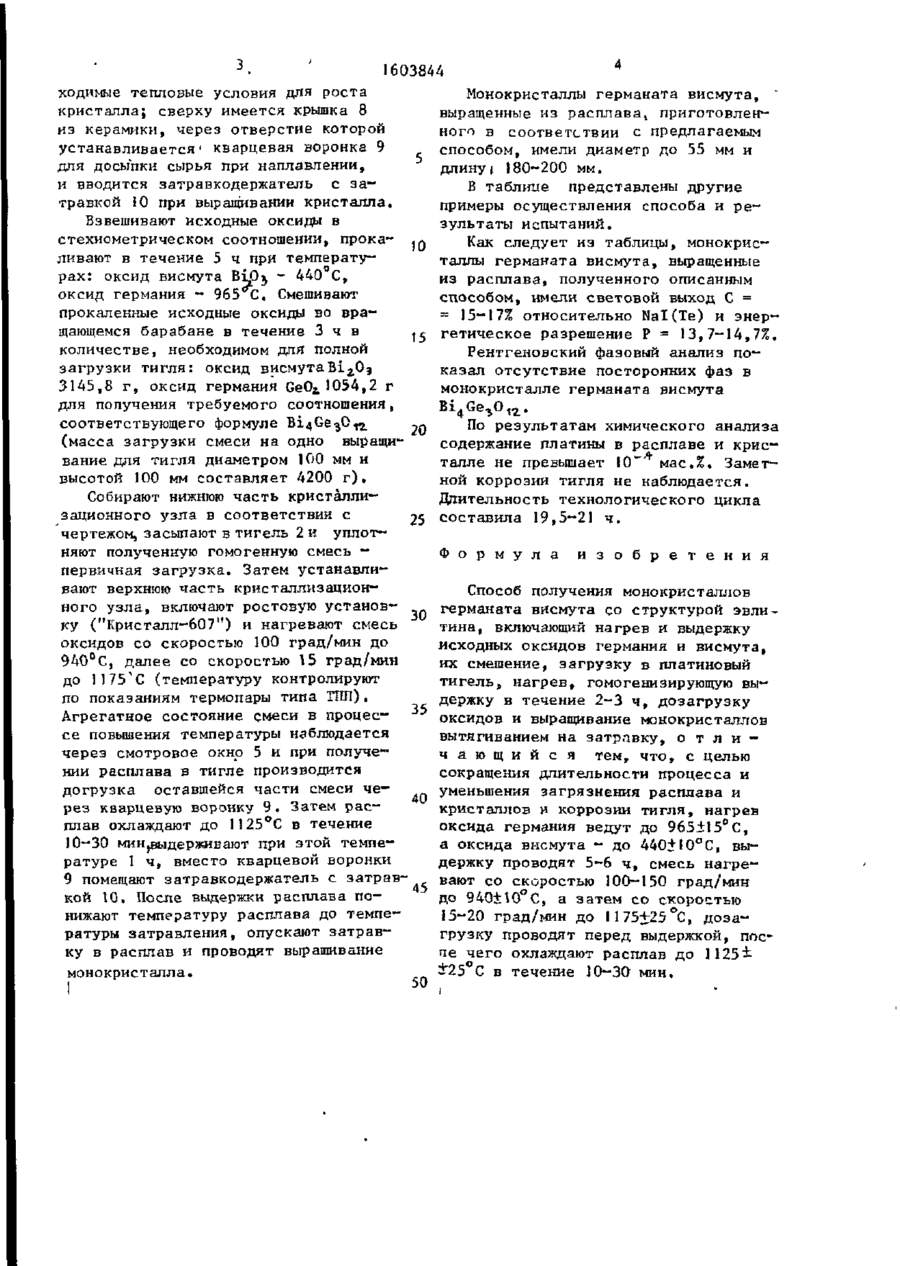

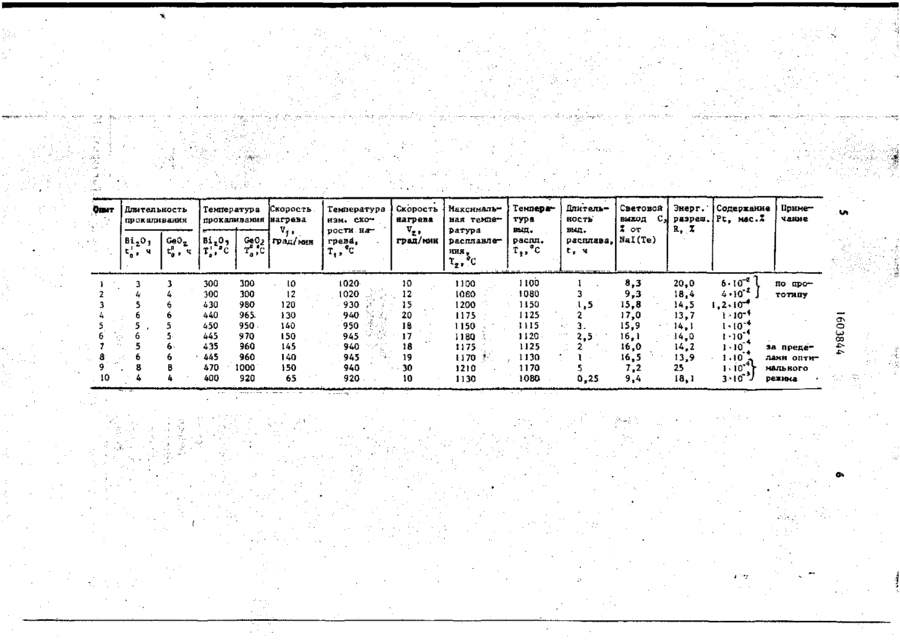

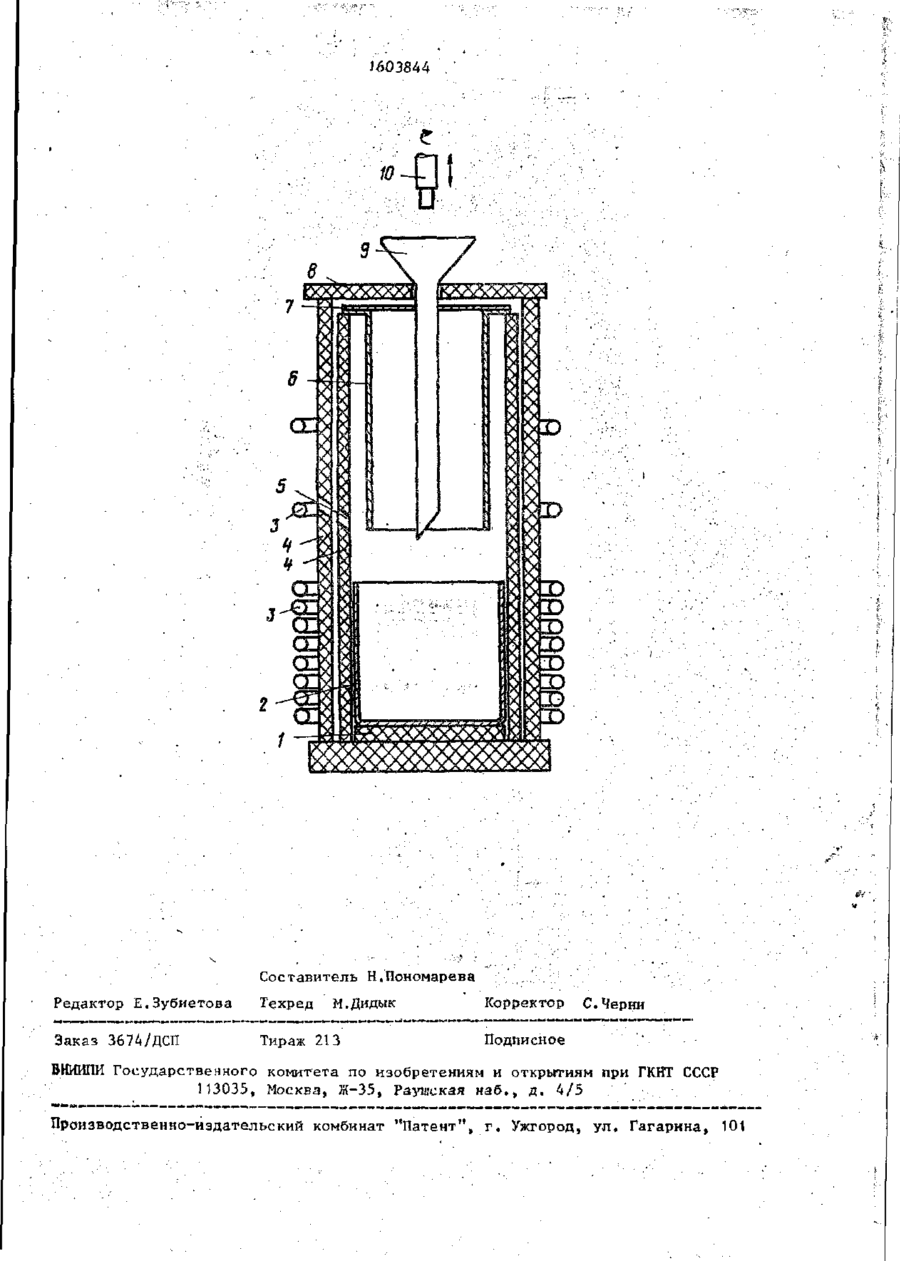

Изобретение относится к способу получения монокристаллов германата висмута со структурой эвлитина и позволяет сократить длительность процес с а и уменьшить з а г р я з н е н и е р а с п л а в а и к р и с т а л л о в и коррозию т и г л я . И с х о д ные оксиды германия и висмута п р о к а ливают при 965+15°С и 440±10°С с о о т в е т с т в е н н о в т е ч е н и е 5-6 ч , п о с л е ч е г о смешигают в т и г л е и нагревают со скоростью І 0 0 - 1 5 0 град/мин до 94O+lO°C t а з а т е м с о скоростью 15 20 г р а д / м и н , д о П 7 5 + 2 5 ° С . Догружают т и г е л ь ч е р е з воронку оставшимися оксидами, охлаждают р а с п л а в д о 1 1 2 5 ± £ 2 5 ° С в т е ч е н и е 10-30 мин и выдерживают 2-3 ч . Знтем выращивают монок р и с т а л л вытягиванием на з а г р а в к у . Получают кристаллы диаметре*- г>5 мм, длиной 200 мм с содержанием примеси платины н е более 10~* м а с . % . 1 и л . , 1 табл. Jl '' Изобретение относится к технологии получения монокристаллов г е р м а н а т а висмута со структурой т в л и т и н а и может быть и с п о л ь з о в а н о д л я п р о ЬйшЛенного п р о и з в о д и в а сцинтилля— циоїных м о н о к р и с т а л л о в , находящих в
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing bismuth germanate with eulytite structure
Автори англійськоюBurachas Stanislav Feliksovych, Pyrohov Yevhen Mykolaiovych, Bondar Valerii Hryhorovych, Saliichuk Olena Kostiantynivna, Horishnii Yurii Vasyliovych, Kryvoshein Vadym Ivanovych, Fedorova Nadiia Mykolaivna
Назва патенту російськоюСпособ получения монокристаллов германата висмута со структурой эвлитина
Автори російськоюБурачас Станислав Феликсович, Пирогов Евгений Николаевич, Бондар Валерий Григорьевич, Салийчук Елена Константиновна, Горишний Юрий Васильевич, Кривошеин Вадим Иванович, Федорова Надежда Николаевна
МПК / Мітки
МПК: C30B 15/00, C30B 11/02, C30B 29/32
Мітки: структурою, германату, монокристалів, одержання, вісмуту, евлітину, спосіб
Код посилання
<a href="https://ua.patents.su/4-16679-sposib-oderzhannya-monokristaliv-germanatu-vismutu-iz-strukturoyu-evlitinu.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання монокристалів германату вісмуту із структурою евлітину</a>
Спосіб термообробки кристалів германату вісмуту
Номер патенту: 9942
Опубліковано: 30.09.1996
Автори: Кухтіна Ніна Миколаївна, Бороденко Юрій Афанасійович, Рижиков Володимир Діамидович, Пирогов Євген Миколайович, Бурачас Станіслав Феліксович
МПК: C30B 33/02, C30B 29/32
Мітки: кристалів, спосіб, вісмуту, германату, термообробки
Текст:
...что нагрев, выдержку и охлаждение кристаллов BGO в кислородсодержащей атмосфере с цепью улучшения сцинтилляционных параметров и увеличения выхода годных кристаллов осуществляют в следующих режимах; нагрев со скоростью 75-200 град/час до температуры 990 + 40°С, выдержку при этой температуре в течение 0,5-2 часов с пропусканием через кристалл постоянного электрического тока 2 плотностью 0,05-0.25 мА/см , охлаждение со скоростью 50-100 град/час...
Спосіб вирощування монокристалів германату вісмуту
Номер патенту: 5386
Опубліковано: 28.12.1994
Автори: Бондаренко Станіслав Костянтинович, Бурачас Станіслав Феліксович, Мартинов Валерій Павлович, Пирогов Євген Миколайович, Кривошеін Вадим Іванович, Бондар Валерій Григорович
МПК: C30B 15/00, C30B 29/32
Мітки: монокристалів, спосіб, германату, вирощування, вісмуту
Формула / Реферат:
Способ выращивания монокристаллов германата висмута, включающий затравление на вращающуюся затравку, разращивание верхней конусной части монокристалла с заданным телесным углом и вытягивание цилиндрической части, отделение кристалла от расплава и его охлаждение, отличающийся тем, что разращивание верхней конусной части осуществляют в пределах телесного угла 130-160 град.
Спосіб одержання германату вісмуту
Номер патенту: 3781
Опубліковано: 27.12.1994
Автори: Іванов Микола Петрович, Нагорна Людмила Лаврентіївна, Кобзар-Зленко Валентин Андрійович
МПК: C01G 17/00, C01G 29/00
Мітки: германату, вісмуту, одержання, спосіб
Формула / Реферат:
Способ получения германата висмута, включающий смешивание соединений германия и висмута и термообработку полученной смеси в тигле, отличающийся тем, что в качестве соединения германия используют германат щелочного металла, в качестве соединения висмута - нитрат-хлорид или сульфат висмута, а термообработку ведут при 300-900°С в течение 0,5-1,5 ч.
Спосіб вирощування монокристалів германату вісмуту
Номер патенту: 3391
Опубліковано: 27.12.1994
Автори: Бондар Валерій Григорович, Пирогов Євген Миколайович, Бурачас Станіслав Феліксович, Бондаренко Станіслав Костянтинович, Кривошеін Вадим Іванович, Загвоздкін Борис Васильович, Мартинов Валерій Павлович
Мітки: спосіб, германату, вирощування, монокристалів, вісмуту
Формула / Реферат:
(57) Способ выращивания монокристаллов германата висмута, включающий расплавление исходного материала в платиновом тигле с помощью высокочастотного индуктора, затравление на вращающуюся затравку, разращивание конусной части кристалла, вытягивание его цилиндрической части, отделение кристалла от расплава и его охлаждение, о т л и ч а ю щ и й с я тем, что после отделения кристалла мощность индуктора уменьшают в 1,5-2,5 раза в течение 2...
Спосіб переробки відходів германату вісмуту
Номер патенту: 11008
Опубліковано: 25.12.1996
Автори: Пирогов Євген Миколайович, Рижиков Володимир Діомидович, Дідаш Інеса Микитівна, Галкін Сергій Миколайович, Бурачас Станіслав Феліксович, Долгих Тамара Миколаївна
МПК: C01G 17/00, C01G 29/00
Мітки: переробки, германату, вісмуту, спосіб, відходів
Формула / Реферат:
1. Способ переработки отходов германата висмута, включающий их кислотную обработку и последующее выделение соединений металлов, отличающийся тем, что проводят обработку отходов германата висмута смесью соляной и фосфорной кислот в соотношении 2:1 при температуре 60-80°С и соотношении твердого к жидкому 1:4.2. Способ по п. 1, отличающийся тем, что используют соляную и фосфорную кислоты с концентрацией 20% и 50% соответственно.
Попередній патент: Люмінафор жовтого кольору свічення
Наступний патент: 4-(2-2-диметилолбутокси)-нафтилимід в якості люмінофору синього світіння для вибілювання синтетичних волокін та спосіб його одержання
Випадковий патент: Спосіб спектрофотометричного визначення тетрацикліну гідрохлориду в складі комбінованих екстемпоральних лікарських форм
