Двополярний ключ

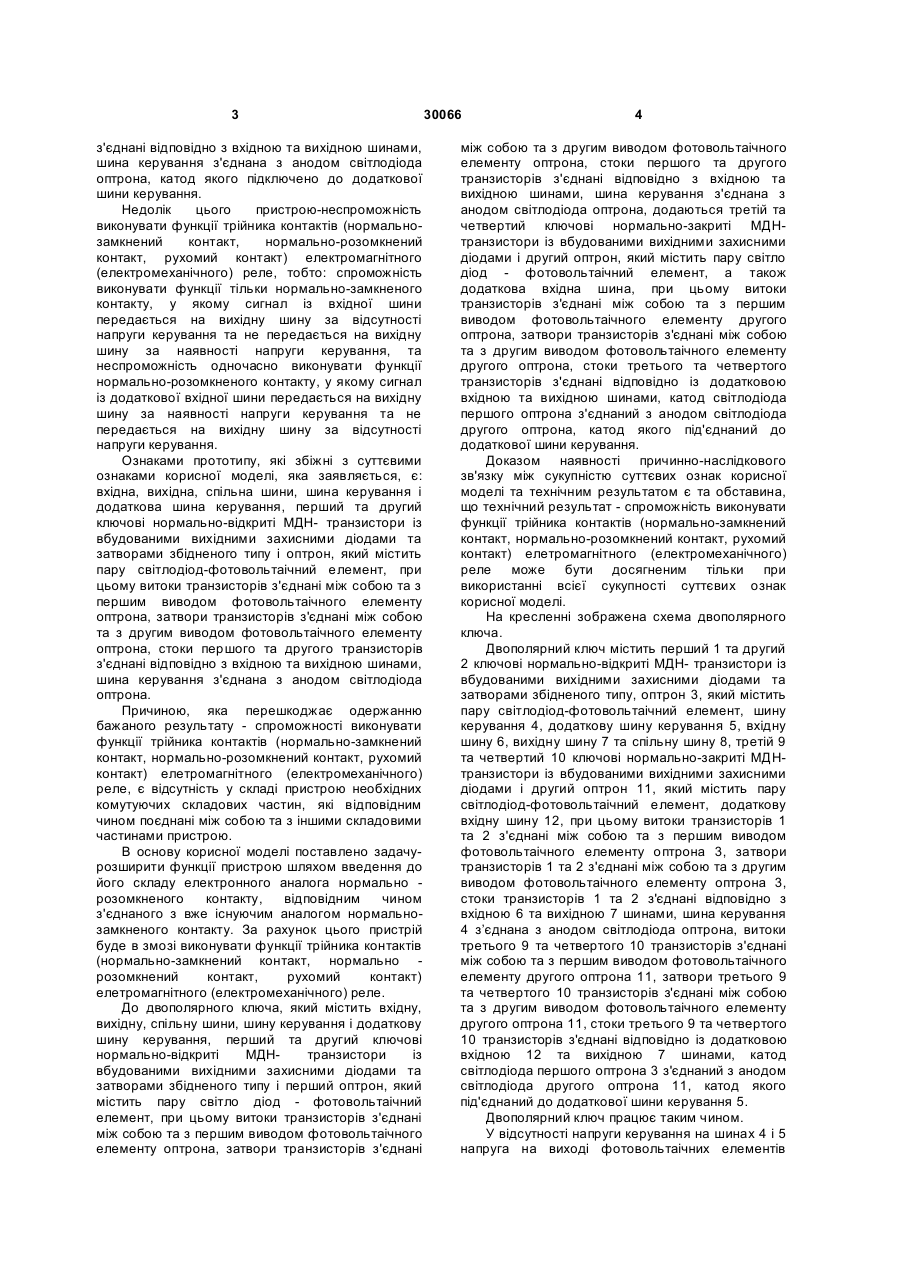

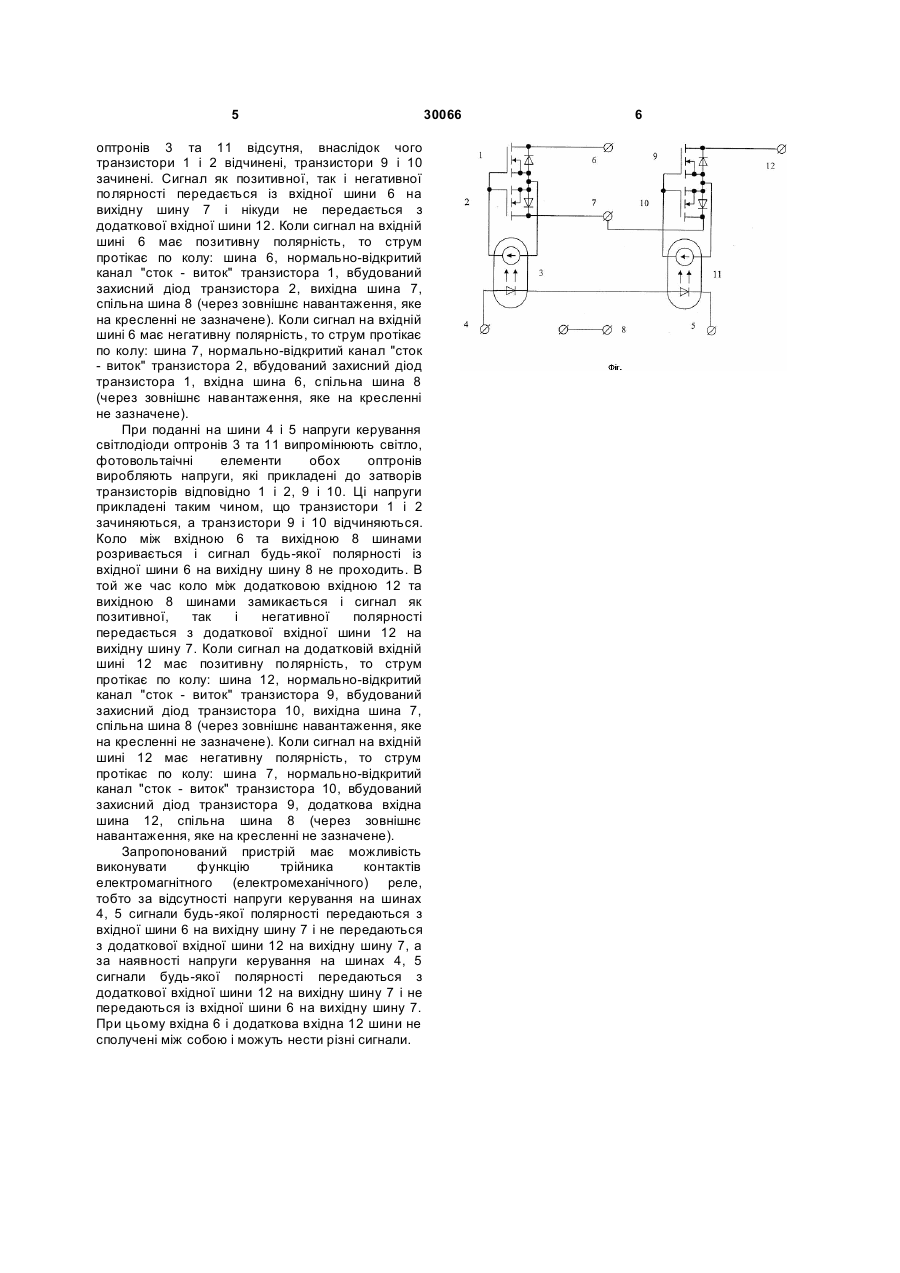

Двополярний ключ, який містить вхідну, вихідну, спільну шини, шину керування і додаткову шину керування, перший та другий ключові нормально відкриті МДН-транзистори із вбудованими вихідними захисними діодами та затворами збідненого типу і перший оптрон, який містить пару світлодіод-фотовольтаїчний елемент, при цьому витоки транзисторів з'єднані між собою та з першим виводом фотовольтаїчного елементу оптрона, затвори транзисторів з'єднані між собою та з другим виводом фотовольтаїчного елементу U 1 3 з'єднані відповідно з вхідною та вихідною шинами, шина керування з'єднана з анодом світлодіода оптрона, катод якого підключено до додаткової шини керування. Недолік цього пристрою-неспроможність виконувати функції трійника контактів (нормальнозамкнений контакт, нормально-розомкнений контакт, рухомий контакт) електромагнітного (електромеханічного) реле, тобто: спроможність виконувати функції тільки нормально-замкненого контакту, у якому сигнал із вхідної шини передається на вихідну шину за відсутності напруги керування та не передається на вихідну шину за наявності напруги керування, та неспроможність одночасно виконувати функції нормально-розомкненого контакту, у якому сигнал із додаткової вхідної шини передається на вихідну шину за наявності напруги керування та не передається на вихідну шину за відсутності напруги керування. Ознаками прототипу, які збіжні з суттєвими ознаками корисної моделі, яка заявляється, є: вхідна, вихідна, спільна шини, шина керування і додаткова шина керування, перший та другий ключові нормально-відкриті МДН- транзистори із вбудованими вихідними захисними діодами та затворами збідненого типу і оптрон, який містить пару світлодіод-фотовольтаічний елемент, при цьому витоки транзисторів з'єднані між собою та з першим виводом фотовольтаічного елементу оптрона, затвори транзисторів з'єднані між собою та з другим виводом фотовольтаічного елементу оптрона, стоки першого та другого транзисторів з'єднані відповідно з вхідною та вихідною шинами, шина керування з'єднана з анодом світлодіода оптрона. Причиною, яка перешкоджає одержанню бажаного результату - спроможності виконувати функції трійника контактів (нормально-замкнений контакт, нормально-розомкнений контакт, рухомий контакт) елетромагнітного (електромеханічного) реле, є відсутність у складі пристрою необхідних комутуючих складових частин, які відповідним чином поєднані між собою та з іншими складовими частинами пристрою. В основу корисної моделі поставлено задачурозширити функції пристрою шляхом введення до його складу електронного аналога нормально розомкненого контакту, відповідним чином з'єднаного з вже існуючим аналогом нормальнозамкненого контакту. За рахунок цього пристрій буде в змозі виконувати функції трійника контактів (нормально-замкнений контакт, нормально розомкнений контакт, рухомий контакт) елетромагнітного (електромеханічного) реле. До двополярного ключа, який містить вхідну, вихідну, спільну шини, шину керування і додаткову шину керування, перший та другий ключові нормально-відкриті МДНтранзистори із вбудованими вихідними захисними діодами та затворами збідненого типу і перший оптрон, який містить пару світло діод - фотовольтаічний елемент, при цьому витоки транзисторів з'єднані між собою та з першим виводом фотовольтаічного елементу оптрона, затвори транзисторів з'єднані 30066 4 між собою та з другим виводом фотовольтаічного елементу оптрона, стоки першого та другого транзисторів з'єднані відповідно з вхідною та вихідною шинами, шина керування з'єднана з анодом світлодіода оптрона, додаються третій та четвертий ключові нормально-закриті МДНтранзистори із вбудованими вихідними захисними діодами і другий оптрон, який містить пару світло діод - фотовольтаічний елемент, а також додаткова вхідна шина, при цьому витоки транзисторів з'єднані між собою та з першим виводом фотовольтаічного елементу другого оптрона, затвори транзисторів з'єднані між собою та з другим виводом фотовольтаічного елементу другого оптрона, стоки третього та четвертого транзисторів з'єднані відповідно із додатковою вхідною та вихідною шинами, катод світлодіода першого оптрона з'єднаний з анодом світлодіода другого оптрона, катод якого під'єднаний до додаткової шини керування. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі та технічним результатом є та обставина, що технічний результат - спроможність виконувати функції трійника контактів (нормально-замкнений контакт, нормально-розомкнений контакт, рухомий контакт) елетромагнітного (електромеханічного) реле може бути досягненим тільки при використанні всієї сукупності суттєвих ознак корисної моделі. На кресленні зображена схема двополярного ключа. Двополярний ключ містить перший 1 та другий 2 ключові нормально-відкриті МДН- транзистори із вбудованими вихідними захисними діодами та затворами збідненого типу, оптрон 3, який містить пару світлодіод-фотовольтаічний елемент, шину керування 4, додаткову шину керування 5, вхідну шину 6, вихідну шину 7 та спільну шину 8, третій 9 та четвертий 10 ключові нормально-закриті МДНтранзистори із вбудованими вихідними захисними діодами і другий оптрон 11, який містить пару світлодіод-фотовольтаічний елемент, додаткову вхідну шину 12, при цьому витоки транзисторів 1 та 2 з'єднані між собою та з першим виводом фотовольтаічного елементу оптрона 3, затвори транзисторів 1 та 2 з'єднані між собою та з другим виводом фотовольтаічного елементу оптрона 3, стоки транзисторів 1 та 2 з'єднані відповідно з вхідною 6 та вихідною 7 шинами, шина керування 4 з’єднана з анодом світлодіода оптрона, витоки третього 9 та четвертого 10 транзисторів з'єднані між собою та з першим виводом фотовольтаічного елементу другого оптрона 11, затвори третього 9 та четвертого 10 транзисторів з'єднані між собою та з другим виводом фотовольтаічного елементу другого оптрона 11, стоки третього 9 та четвертого 10 транзисторів з'єднані відповідно із додатковою вхідною 12 та вихідною 7 шинами, катод світлодіода першого оптрона 3 з'єднаний з анодом світлодіода другого оптрона 11, катод якого під'єднаний до додаткової шини керування 5. Двополярний ключ працює таким чином. У відсутності напруги керування на шинах 4 і 5 напруга на виході фотовольтаічних елементів 5 оптронів 3 та 11 відсутня, внаслідок чого транзистори 1 і 2 відчинені, транзистори 9 і 10 зачинені. Сигнал як позитивної, так і негативної полярності передається із вхідної шини 6 на вихідну шину 7 і нікуди не передається з додаткової вхідної шини 12. Коли сигнал на вхідній шині 6 має позитивну полярність, то струм протікає по колу: шина 6, нормально-відкритий канал "сток - виток" транзистора 1, вбудований захисний діод транзистора 2, вихідна шина 7, спільна шина 8 (через зовнішнє навантаження, яке на кресленні не зазначене). Коли сигнал на вхідній шині 6 має негативну полярність, то струм протікає по колу: шина 7, нормально-відкритий канал "сток - виток" транзистора 2, вбудований захисний діод транзистора 1, вхідна шина 6, спільна шина 8 (через зовнішнє навантаження, яке на кресленні не зазначене). При поданні на шини 4 і 5 напруги керування світлодіоди оптронів 3 та 11 випромінюють світло, фотовольтаічні елементи обох оптронів виробляють напруги, які прикладені до затворів транзисторів відповідно 1 і 2, 9 і 10. Ці напруги прикладені таким чином, що транзистори 1 і 2 зачиняються, а транзистори 9 і 10 відчиняються. Коло між вхідною 6 та вихідною 8 шинами розривається і сигнал будь-якої полярності із вхідної шини 6 на вихідну шину 8 не проходить. В той же час коло між додатковою вхідною 12 та вихідною 8 шинами замикається і сигнал як позитивної, так і негативної полярності передається з додаткової вхідної шини 12 на вихідну шину 7. Коли сигнал на додатковій вхідній шині 12 має позитивну полярність, то струм протікає по колу: шина 12, нормально-відкритий канал "сток - виток" транзистора 9, вбудований захисний діод транзистора 10, вихідна шина 7, спільна шина 8 (через зовнішнє навантаження, яке на кресленні не зазначене). Коли сигнал на вхідній шині 12 має негативну полярність, то струм протікає по колу: шина 7, нормально-відкритий канал "сток - виток" транзистора 10, вбудований захисний діод транзистора 9, додаткова вхідна шина 12, спільна шина 8 (через зовнішнє навантаження, яке на кресленні не зазначене). Запропонований пристрій має можливість виконувати функцію трійника контактів електромагнітного (електромеханічного) реле, тобто за відсутності напруги керування на шинах 4, 5 сигнали будь-якої полярності передаються з вхідної шини 6 на вихідну шину 7 і не передаються з додаткової вхідної шини 12 на вихідну шину 7, а за наявності напруги керування на шинах 4, 5 сигнали будь-якої полярності передаються з додаткової вхідної шини 12 на вихідну шину 7 і не передаються із вхідної шини 6 на вихідну шину 7. При цьому вхідна 6 і додаткова вхідна 12 шини не сполучені між собою і можуть нести різні сигнали. 30066 6
