Двигун внутрішнього згоряння
Номер патенту: 36780
Опубліковано: 10.11.2008
Автори: Амбарцумянц Роберт Вачаганович, Амбарцумянц Рубен Робертович, Амбарцумянц Карен Робертович
Формула / Реферат
Двигун внутрішнього згоряння, що містить корпус, колінчастий вал, вихідний вал, шатун, поршень, газорозподільний механізм, камеру згоряння, який відрізняється тим, що один напроти іншого встановлені два однакових поршні з кутом перетинання між їх центральними поздовжніми осями a £ 180° (менший або рівний 180°), між поршнями в корпусі встановлено клинчастий газорозподільний механізм із кутом клина b=180°-a, який утворює з корпусом і поршнями загальну камеру згоряння, поршні з однаковими шатунами шарнірно з'єднані із двома протилежно встановленими відносно точки перетинання центральних поздовжніх осей поршнів і паралельними осями обертання однаковими колінчастими валами, геометричні центри шатунних шийок першого і другого колінчастих валів займають діаметрально протилежні положення відносно центральних поздовжніх осей відповідних поршнів, на одному кінці колінчастих валів нерухомо встановлені циліндричні зубчасті колеса, що входять через проміжні зубчасті колеса в зачеплення із зубчастим колесом, яке нерухомо встановлено на вихідному валу й лінії, що з'єднують центри обертання колінчастих валів, проміжних зубчастих коліс, вихідного вала, разом із центральними поздовжніми осями поршнів, що проходять через осі обертання колінчастих валів, утворюють шестикутник або ромб - як окремий випадок.
Текст

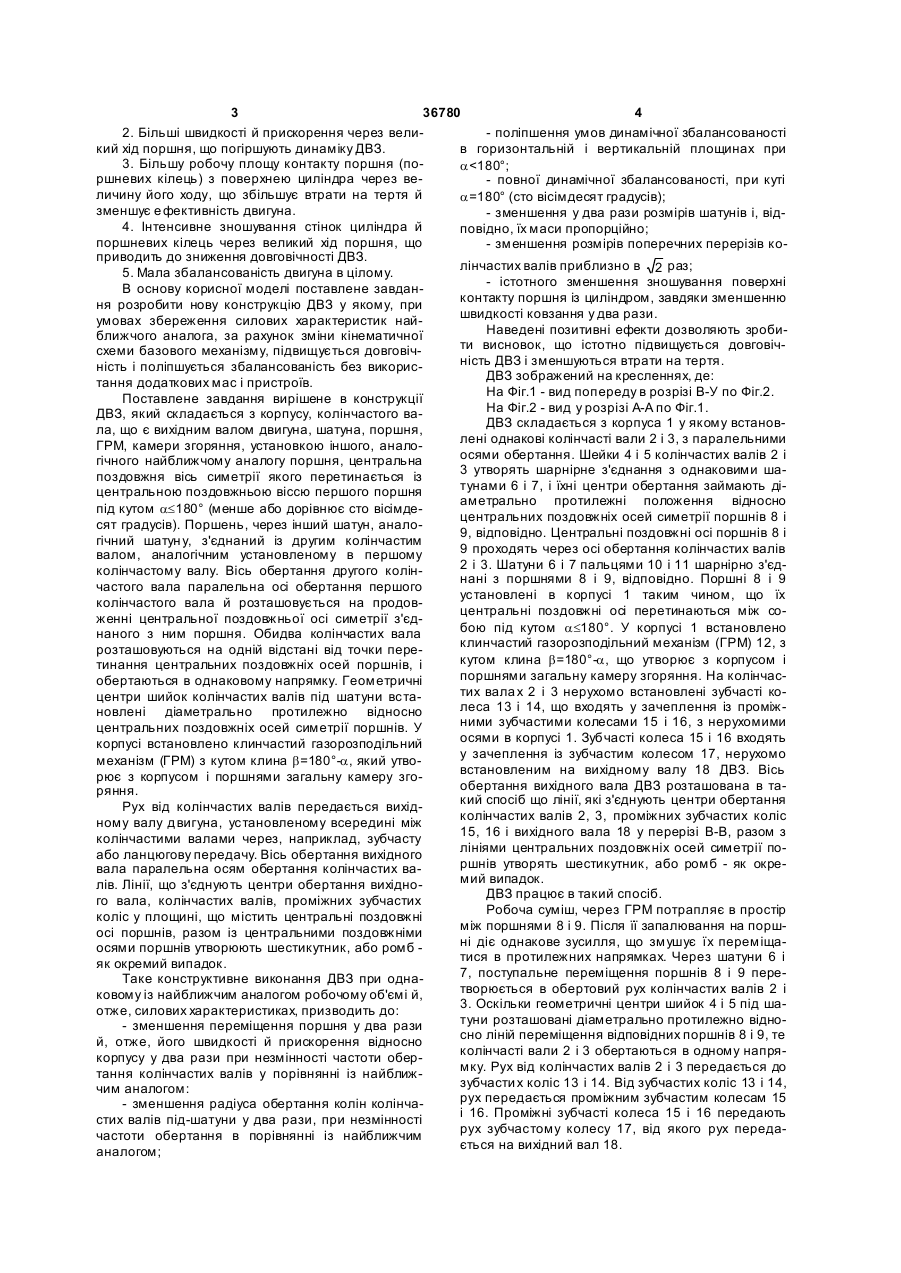

Двигун внутрішнього згоряння, що містить корпус, колінчастий вал, вихідний вал, шатун, поршень, газорозподільний механізм, камеру згоряння, який відрізняється тим, що один напроти іншого встановлені два однакових поршні з кутом перетинання між їх центральними поздовжніми осями a £ 180° (менший або рівний 180°), між поршнями в корпусі встановлено клинчастий газорозподільний механізм із кутом клина b=180°-a, який утворює з корпусом і поршнями загальну ка U 2 (19) 1 3 36780 4 2. Більші швидкості й прискорення через вели- поліпшення умов динамічної збалансованості кий хід поршня, що погіршують динаміку ДВЗ. в горизонтальній і вертикальній площинах при 3. Більшу робочу площу контакту поршня (поa
ДивитисяДодаткова інформація
Назва патенту англійськоюInternal combustion engine
Автори англійськоюAmbartsumiants Karen Robertovych, Ambartsumiants Robert Vachahanovych, Ambartsumiants Ruben Robertovych
Назва патенту російськоюДвигатель внутреннего сгорания
Автори російськоюАмбарцумянц Карен Робертович, Амбарцумянц Роберт Вачаганович, Амбарцумянц Рубен Робертович
МПК / Мітки
МПК: F02B 75/00, F02B 23/00, F02B 69/00
Мітки: внутрішнього, двигун, згоряння
