Пристрій автоматичного керування вакуум-фільтром

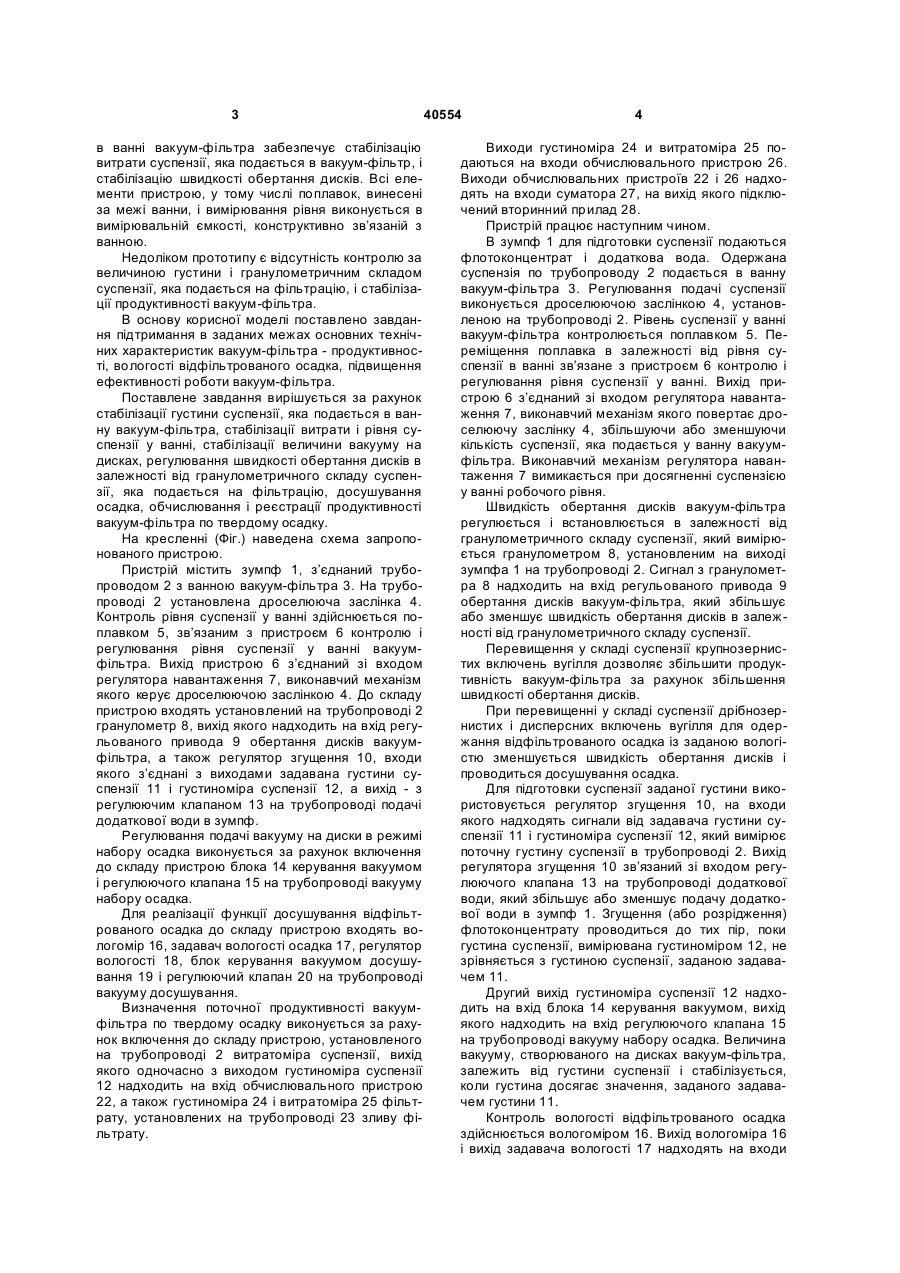

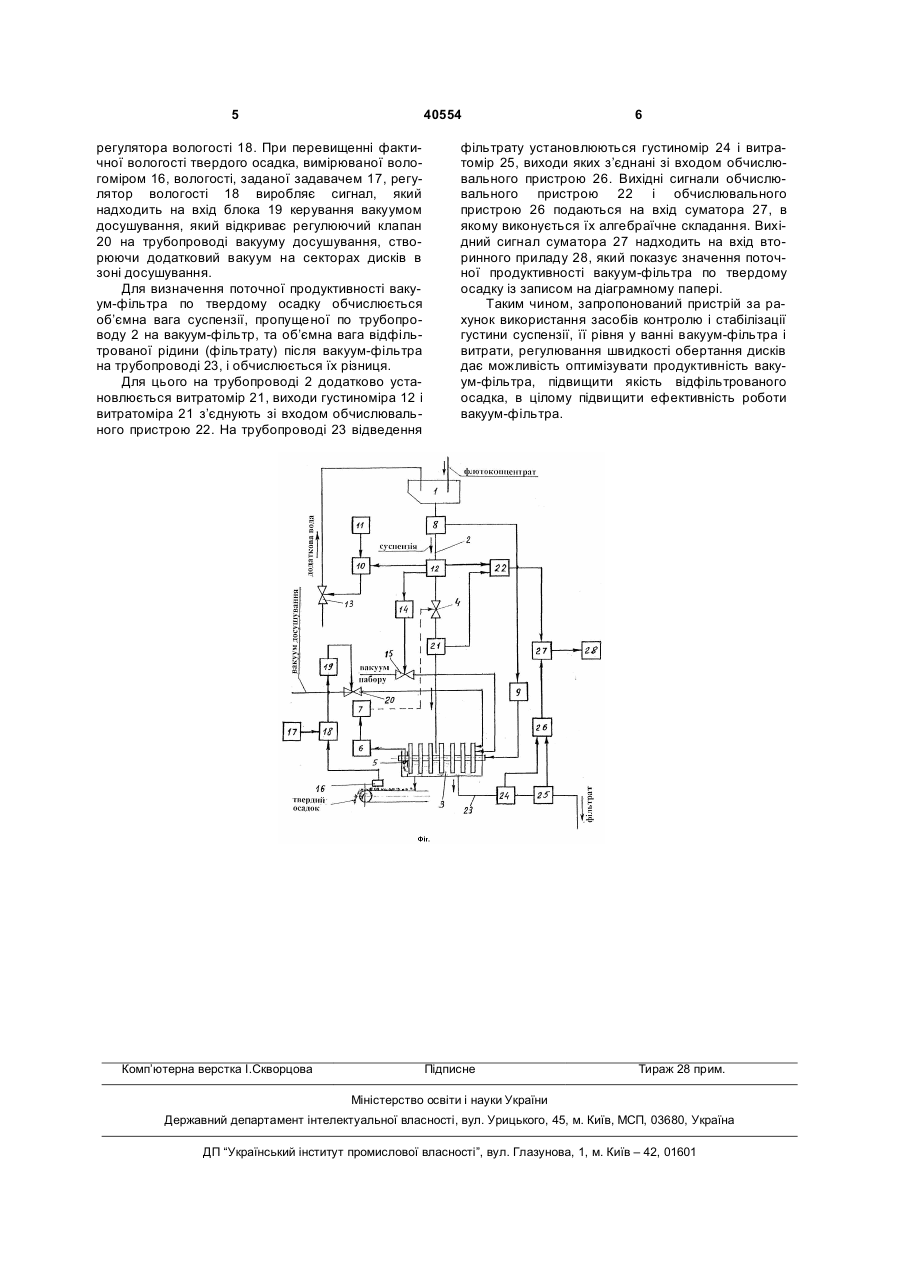

1. Пристрій автоматичного керування вакуумфільтром, до складу якого входить з'єднаний трубопроводом з ванною вакуум-фільтра зумпф флотоконцентрата, до якого надходить додаткова вода для підготовки суспензії, пристрій контролю і регулювання рівня суспензії у ванні вакуумфільтра в межах робочої зони, регулятор навантаження, виконавчий механізм і дросель на трубопроводі подачі суспензії у ванну вакуум-фільтра, вологомір твердого осадка і задавач вологості осадка, блоки керування вакуумом набору і досушування, який відрізняється тим, що до складу U 2 (19) 1 3 в ванні вакуум-фільтра забезпечує стабілізацію витрати суспензії, яка подається в вакуум-фільтр, і стабілізацію швидкості обертання дисків. Всі елементи пристрою, у тому числі поплавок, винесені за межі ванни, і вимірювання рівня виконується в вимірювальній ємкості, конструктивно зв’язаній з ванною. Недоліком прототипу є відсутність контролю за величиною густини і гранулометричним складом суспензії, яка подається на фільтрацію, і стабілізації продуктивності вакуум-фільтра. В основу корисної моделі поставлено завдання підтримання в заданих межах основних технічних характеристик вакуум-фільтра - продуктивності, вологості відфільтрованого осадка, підвищення ефективності роботи вакуум-фільтра. Поставлене завдання вирішується за рахунок стабілізації густини суспензії, яка подається в ванну вакуум-фільтра, стабілізації витрати і рівня суспензії у ванні, стабілізації величини вакууму на дисках, регулювання швидкості обертання дисків в залежності від гранулометричного складу суспензії, яка подається на фільтрацію, досушування осадка, обчислювання і реєстрації продуктивності вакуум-фільтра по твердому осадку. На кресленні (Фіг.) наведена схема запропонованого пристрою. Пристрій містить зумпф 1, з’єднаний трубопроводом 2 з ванною вакуум-фільтра 3. На трубопроводі 2 установлена дроселююча заслінка 4. Контроль рівня суспензії у ванні здійснюється поплавком 5, зв’язаним з пристроєм 6 контролю і регулювання рівня суспензії у ванні вакуумфільтра. Вихід пристрою 6 з’єднаний зі входом регулятора навантаження 7, виконавчий механізм якого керує дроселюючою заслінкою 4. До складу пристрою входять установлений на трубопроводі 2 гранулометр 8, вихід якого надходить на вхід регульованого привода 9 обертання дисків вакуумфільтра, а також регулятор згущення 10, входи якого з’єднані з виходами задавана густини суспензії 11 і густиноміра суспензії 12, а вихід - з регулюючим клапаном 13 на трубопроводі подачі додаткової води в зумпф. Регулювання подачі вакууму на диски в режимі набору осадка виконується за рахунок включення до складу пристрою блока 14 керування вакуумом і регулюючого клапана 15 на трубопроводі вакууму набору осадка. Для реалізації функції досушування відфільтрованого осадка до складу пристрою входять вологомір 16, задавач вологості осадка 17, регулятор вологості 18, блок керування вакуумом досушування 19 і регулюючий клапан 20 на трубопроводі вакууму досушування. Визначення поточної продуктивності вакуумфільтра по твердому осадку виконується за рахунок включення до складу пристрою, установленого на трубопроводі 2 витратоміра суспензії, вихід якого одночасно з виходом густиноміра суспензії 12 надходить на вхід обчислювального пристрою 22, а також густиноміра 24 і витратоміра 25 фільтрату, установлених на трубопроводі 23 зливу фільтрату. 40554 4 Виходи густиноміра 24 и витратоміра 25 подаються на входи обчислювального пристрою 26. Виходи обчислювальних пристроїв 22 і 26 надходять на входи суматора 27, на вихід якого підключений вторинний прилад 28. Пристрій працює наступним чином. В зумпф 1 для підготовки суспензії подаються флотоконцентрат і додаткова вода. Одержана суспензія по трубопроводу 2 подається в ванну вакуум-фільтра 3. Регулювання подачі суспензії виконується дроселюючою заслінкою 4, установленою на трубопроводі 2. Рівень суспензії у ванні вакуум-фільтра контролюється поплавком 5. Переміщення поплавка в залежності від рівня суспензії в ванні зв’язане з пристроєм 6 контролю і регулювання рівня суспензії у ванні. Вихід пристрою 6 з’єднаний зі входом регулятора навантаження 7, виконавчий механізм якого повертає дроселюючу заслінку 4, збільшуючи або зменшуючи кількість суспензії, яка подається у ванну вакуумфільтра. Виконавчий механізм регулятора навантаження 7 вимикається при досягненні суспензією у ванні робочого рівня. Швидкість обертання дисків вакуум-фільтра регулюється і встановлюється в залежності від гранулометричного складу суспензії, який вимірюється гранулометром 8, установленим на виході зумпфа 1 на трубопроводі 2. Сигнал з гранулометра 8 надходить на вхід регульованого привода 9 обертання дисків вакуум-фільтра, який збільшує або зменшує швидкість обертання дисків в залежності від гранулометричного складу суспензії. Перевищення у складі суспензії крупнозернистих включень вугілля дозволяє збільшити продуктивність вакуум-фільтра за рахунок збільшення швидкості обертання дисків. При перевищенні у складі суспензії дрібнозернистих і дисперсних включень вугілля для одержання відфільтрованого осадка із заданою вологістю зменшується швидкість обертання дисків і проводиться досушування осадка. Для підготовки суспензії заданої густини використовується регулятор згущення 10, на входи якого надходять сигнали від задавача густини суспензії 11 і густиноміра суспензії 12, який вимірює поточну густину суспензії в трубопроводі 2. Вихід регулятора згущення 10 зв’язаний зі входом регулюючого клапана 13 на трубопроводі додаткової води, який збільшує або зменшує подачу додаткової води в зумпф 1. Згущення (або розрідження) флотоконцентрату проводиться до тих пір, поки густина суспензії, вимірювана густиноміром 12, не зрівняється з густиною суспензії, заданою задавачем 11. Другий вихід густиноміра суспензії 12 надходить на вхід блока 14 керування вакуумом, вихід якого надходить на вхід регулюючого клапана 15 на трубопроводі вакууму набору осадка. Величина вакууму, створюваного на дисках вакуум-фільтра, залежить від густини суспензії і стабілізується, коли густина досягає значення, заданого задавачем густини 11. Контроль вологості відфільтрованого осадка здійснюється вологоміром 16. Вихід вологоміра 16 і вихід задавача вологості 17 надходять на входи 5 40554 регулятора вологості 18. При перевищенні фактичної вологості твердого осадка, вимірюваної вологоміром 16, вологості, заданої задавачем 17, регулятор вологості 18 виробляє сигнал, який надходить на вхід блока 19 керування вакуумом досушування, який відкриває регулюючий клапан 20 на трубопроводі вакууму досушування, створюючи додатковий вакуум на секторах дисків в зоні досушування. Для визначення поточної продуктивності вакуум-фільтра по твердому осадку обчислюється об’ємна вага суспензії, пропущеної по трубопроводу 2 на вакуум-фільтр, та об’ємна вага відфільтрованої рідини (фільтрату) після вакуум-фільтра на трубопроводі 23, і обчислюється їх різниця. Для цього на трубопроводі 2 додатково установлюється витратомір 21, виходи густиноміра 12 і витратоміра 21 з’єднують зі входом обчислювального пристрою 22. На трубопроводі 23 відведення Комп’ютерна верстка І.Скворцова 6 фільтрату установлюються густиномір 24 і витратомір 25, виходи яких з’єднані зі входом обчислювального пристрою 26. Вихідні сигнали обчислювального пристрою 22 і обчислювального пристрою 26 подаються на вхід суматора 27, в якому виконується їх алгебраїчне складання. Вихідний сигнал суматора 27 надходить на вхід вторинного приладу 28, який показує значення поточної продуктивності вакуум-фільтра по твердому осадку із записом на діаграмному папері. Таким чином, запропонований пристрій за рахунок використання засобів контролю і стабілізації густини суспензії, її рівня у ванні вакуум-фільтра і витрати, регулювання швидкості обертання дисків дає можливість оптимізувати продуктивність вакуум-фільтра, підвищити якість відфільтрованого осадка, в цілому підвищити ефективність роботи вакуум-фільтра. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
