Спосіб контролю оптимального числа циклів термообробки при термоциклічній обробці конструкційних сталей

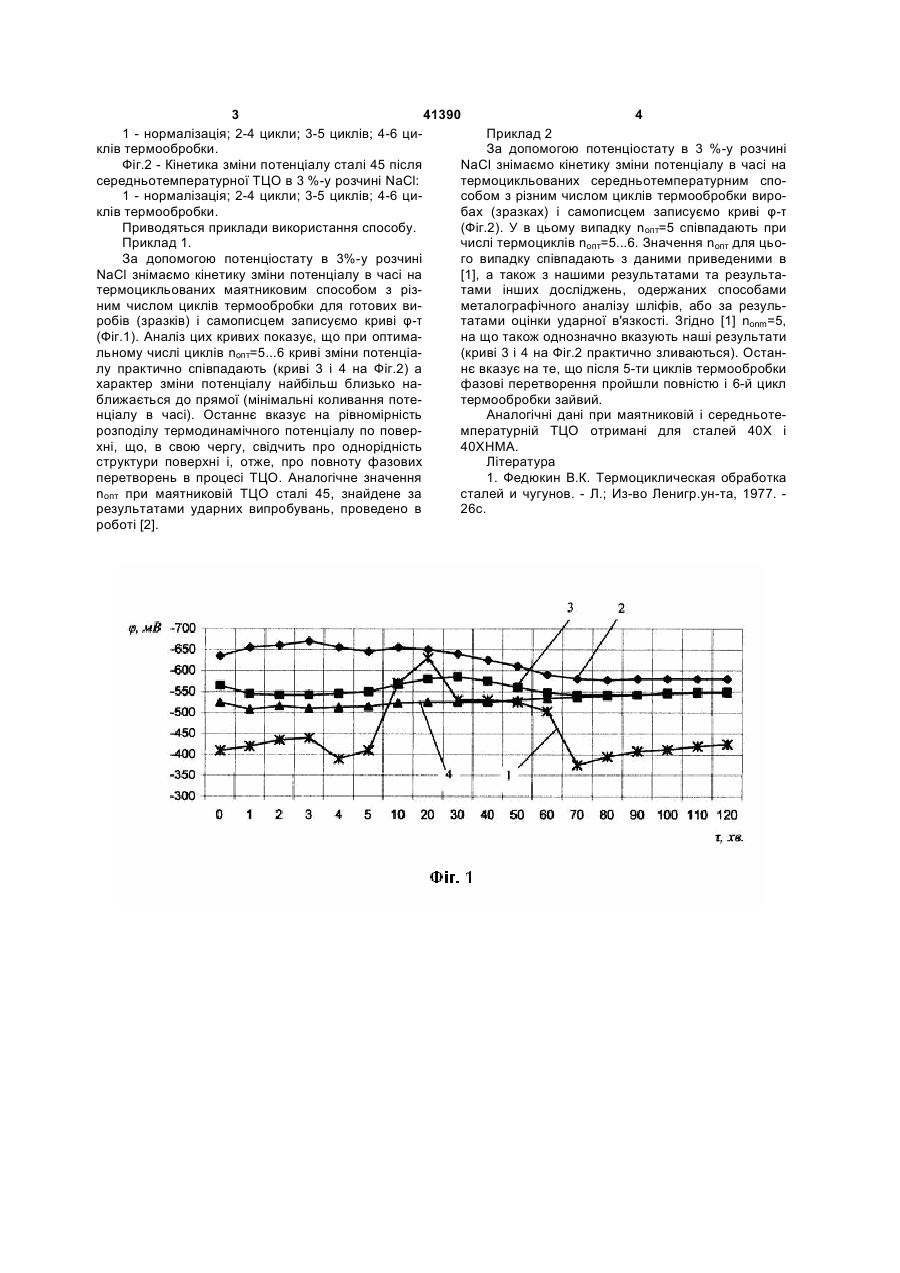

Спосіб контролю оптимального числа циклів термообробки при термоциклічній обробці конструкційних сталей, який базується на визначенні 3 41390 4 1 - нормалізація; 2-4 цикли; 3-5 циклів; 4-6 циПриклад 2 клів термообробки. За допомогою потенціостату в 3 %-у розчині Фіг.2 - Кінетика зміни потенціалу сталі 45 після NaCl знімаємо кінетику зміни потенціалу в часі на середньотемпературної ТЦО в 3 %-у розчині NaCl: термоцикльованих середньотемпературним спо1 - нормалізація; 2-4 цикли; 3-5 циклів; 4-6 цисобом з різним числом циклів термообробки вироклів термообробки. бах (зразках) і самописцем записуємо криві φ-τ Приводяться приклади використання способу. (Фіг.2). У в цьому випадку nопт=5 співпадають при Приклад 1. числі термоциклів nопт=5...6. Значення nопт для цьоЗа допомогою потенціостату в 3%-у розчині го випадку співпадають з даними приведеними в NaCl знімаємо кінетику зміни потенціалу в часі на [1], а також з нашими результатами та результатермоцикльованих маятниковим способом з різтами інших досліджень, одержаних способами ним числом циклів термообробки для готових виметалографічного аналізу шліфів, або за резульробів (зразків) і самописцем записуємо криві φ-τ татами оцінки ударної в'язкості. Згідно [1] nonm =5, (Фіг.1). Аналіз цих кривих показує, що при оптимана що також однозначно вказують наші результати льному числі циклів nопт=5...6 криві зміни потенціа(криві 3 і 4 на Фіг.2 практично зливаються). Останлу практично співпадають (криві 3 і 4 на Фіг.2) а нє вказує на те, що після 5-ти циклів термообробки характер зміни потенціалу найбільш близько нафазові перетворення пройшли повністю і 6-й цикл ближається до прямої (мінімальні коливання потетермообробки зайвий. нціалу в часі). Останнє вказує на рівномірність Аналогічні дані при маятниковій і середньотерозподілу термодинамічного потенціалу по повермпературній ТЦО отримані для сталей 40Х і хні, що, в свою чергу, свідчить про однорідність 40ХНМА. структури поверхні і, отже, про повноту фазових Література перетворень в процесі ТЦО. Аналогічне значення 1. Федюкин В.К. Термоциклическая обработка nопт при маятниковій ТЦО сталі 45, знайдене за сталей и чугунов. - Л.; Из-во Ленигр.ун-та, 1977. результатами ударних випробувань, проведено в 26с. роботі [2]. 5 Комп’ютерна верстка Г. Паяльніков 41390 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
