Спосіб автоматичного керування процесом випічки хліба
Формула / Реферат
Спосіб автоматичного керування випічкою хліба в хлібопекарній печі, що включає регулювання температури в зоні зволоження печі та в зоні випічки, який відрізняється тим, що регулюють вологість в зоні зволоження печі з урахуванням дії коригуючого зв'язку, який забезпечує інваріантність каналу керування відносно зміни тиску пари в магістралі, що підводиться до зони зволоження печі, а також забезпечують інваріантність каналу регулювання температури в зоні випічки відносно впливу дії каналу регулювання температури в зоні зволоження печі.
Текст

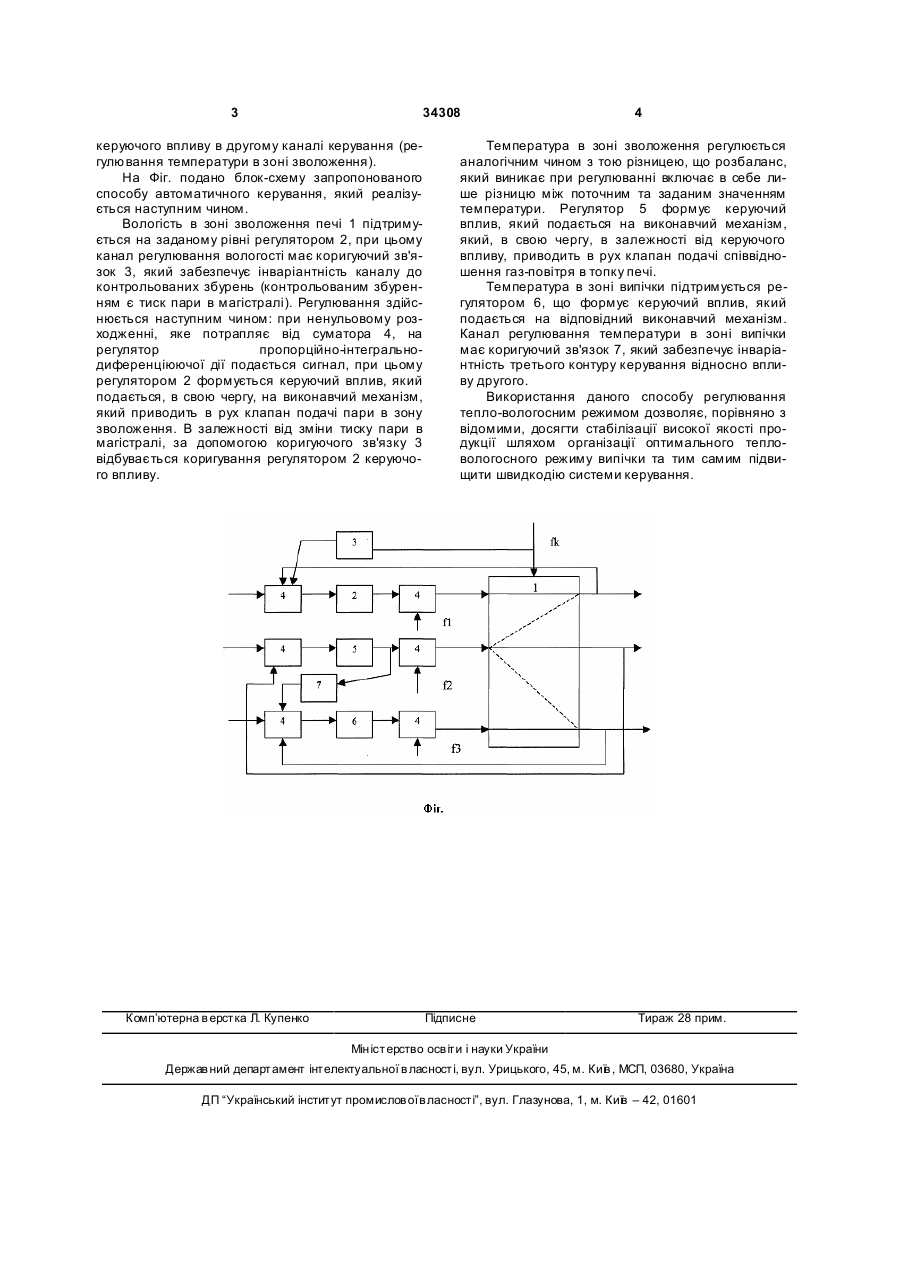

Спосіб автоматичного керування випічкою хліба в хлібопекарній печі, що включає регулювання температури в зоні зволоження печі та в 3 34308 керуючого впливу в другому каналі керування (регулювання температури в зоні зволоження). На Фіг. подано блок-схему запропонованого способу автоматичного керування, який реалізується наступним чином. Вологість в зоні зволоження печі 1 підтримується на заданому рівні регулятором 2, при цьому канал регулювання вологості має коригуючий зв'язок 3, який забезпечує інваріантність каналу до контрольованих збурень (контрольованим збуренням є тиск пари в магістралі). Регулювання здійснюється наступним чином: при ненульовому розходженні, яке потрапляє від суматора 4, на регулятор пропорційно-інтегральнодиференціюючої дії подається сигнал, при цьому регулятором 2 формується керуючий вплив, який подається, в свою чергу, на виконавчий механізм, який приводить в рух клапан подачі пари в зону зволоження. В залежності від зміни тиску пари в магістралі, за допомогою коригуючого зв'язку 3 відбувається коригування регулятором 2 керуючого впливу. Комп’ютерна в ерстка Л. Купенко 4 Температура в зоні зволоження регулюється аналогічним чином з тою різницею, що розбаланс, який виникає при регулюванні включає в себе лише різницю між поточним та заданим значенням температури. Регулятор 5 формує керуючий вплив, який подається на виконавчий механізм, який, в свою чергу, в залежності від керуючого впливу, приводить в рух клапан подачі співвідношення газ-повітря в топку печі. Температура в зоні випічки підтримується регулятором 6, що формує керуючий вплив, який подається на відповідний виконавчий механізм. Канал регулювання температури в зоні випічки має коригуючий зв'язок 7, який забезпечує інваріантність третього контуру керування відносно впливу другого. Використання даного способу регулювання тепло-вологосним режимом дозволяє, порівняно з відомими, досягти стабілізації високої якості продукції шляхом організації оптимального тепловологосного режиму випічки та тим самим підвищити швидкодію системи керування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic control of bread-making process
Автори англійськоюMitieva Antonina Vasylivna
Назва патенту російськоюСпособ автоматического управления процессом выпечки хлеба
Автори російськоюМитева Антонина Васильевна
МПК / Мітки
МПК: A21B 1/00
Мітки: процесом, спосіб, керування, випічки, хліба, автоматичного
