Спосіб прокатки штаб

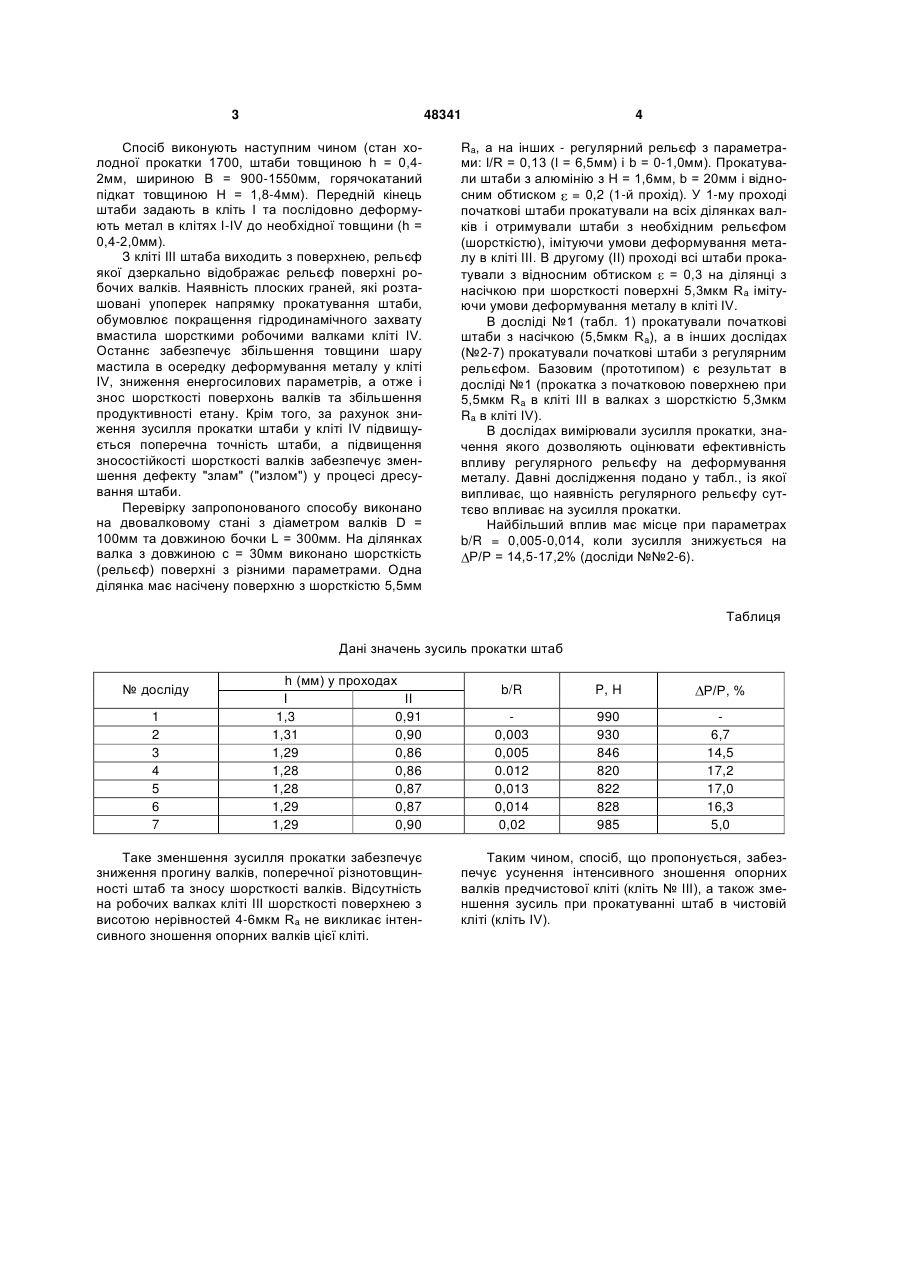

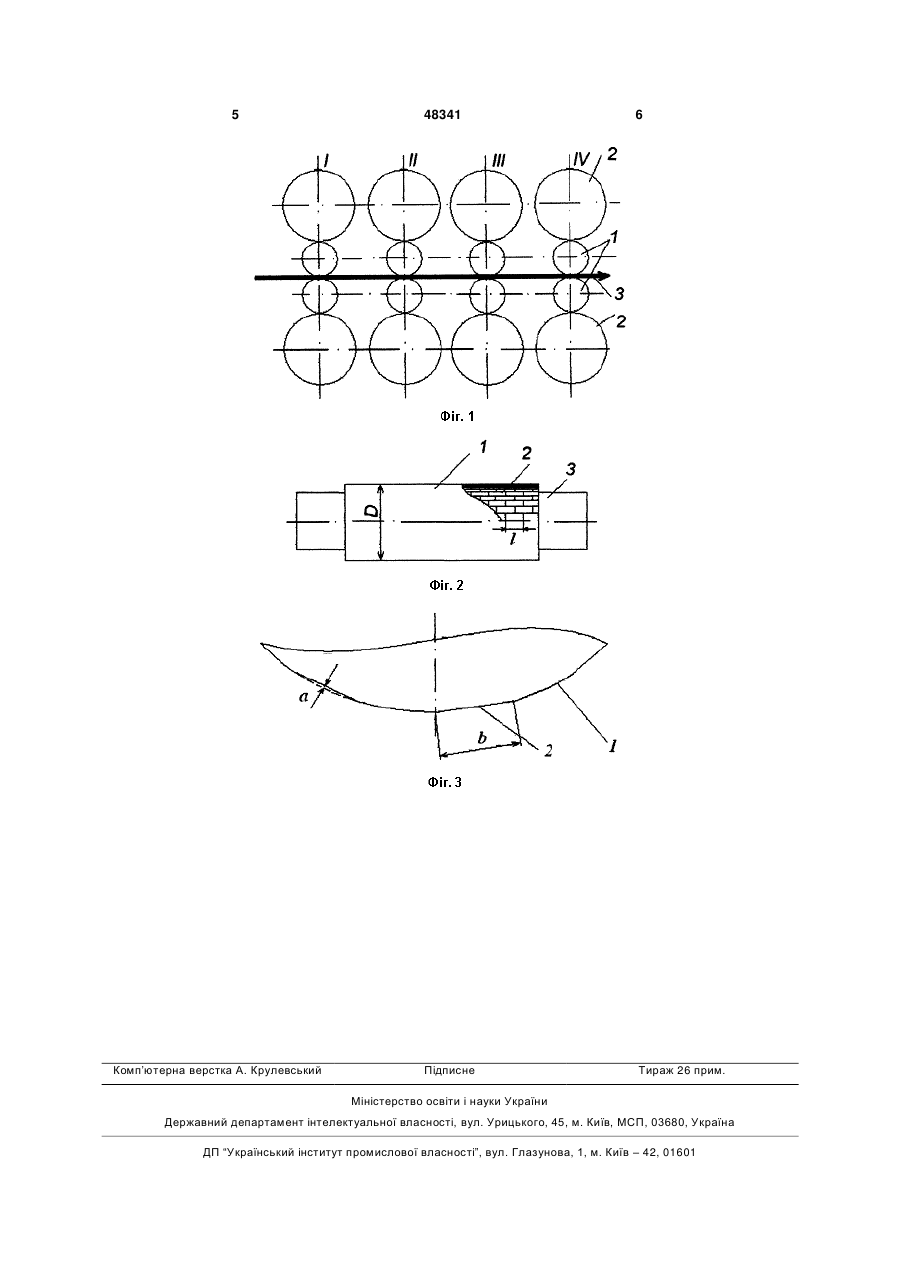

Спосіб прокатки штаб на неперервному стані, який включає декілька клітей, серед яких чистова та передчистова кліті мають робочі валки з шорсткими поверхнями, який відрізняється тим, що поверхня робочих валків передчистової кліті виконана з шорсткістю у вигляді регулярного рельєфу з параметрами граней l/R = 0,1-0,17; b/R = 0,0050,014, де R - радіус валка; l - довжина грані; b ширина грані. (19) (21) u200910567 (22) 19.10.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) НІКОЛАЄВ ВІКТОР ОЛЕКСАНДРОВИЧ, ПУТНОКІ ОЛЕКСАНДР ЮЛІУСОВИЧ, НІКОЛЕНКО АНДРІЙ ГЕОРГІЙОВИЧ, РУДЕНКО ВОЛОДИМИР ВІКТОРОВИЧ, ВАСИЛЬЄВ ОЛЕКСАНДР ГЕННАДІЙОВИЧ, ЖУЧЕНКО СТАНІСЛАВ ВІКТОРОВИЧ, ВАСИЛЬЄВ АНДРІЙ ОЛЕКСАНДРОВИЧ 3 48341 Спосіб виконують наступним чином (стан холодної прокатки 1700, штаби товщиною h = 0,42мм, шириною В = 900-1550мм, горячокатаний підкат товщиною Н = 1,8-4мм). Передній кінець штаби задають в кліть І та послідовно деформують метал в клітях І-IV до необхідної товщини (h = 0,4-2,0мм). З кліті III штаба виходить з поверхнею, рельєф якої дзеркально відображає рельєф поверхні робочих валків. Наявність плоских граней, які розташовані упоперек напрямку прокатування штаби, обумовлює покращення гідродинамічного захвату вмастила шорсткими робочими валками кліті IV. Останнє забезпечує збільшення товщини шару мастила в осередку деформування металу у кліті IV, зниження енергосилових параметрів, а отже і знос шорсткості поверхонь валків та збільшення продуктивності етану. Крім того, за рахунок зниження зусилля прокатки штаби у кліті IV підвищується поперечна точність штаби, а підвищення зносостійкості шорсткості валків забезпечує зменшення дефекту "злам" ("излом") у процесі дресування штаби. Перевірку запропонованого способу виконано на двовалковому стані з діаметром валків D = 100мм та довжиною бочки L = 300мм. На ділянках валка з довжиною с = 30мм виконано шорсткість (рельєф) поверхні з різними параметрами. Одна ділянка має насічену поверхню з шорсткістю 5,5мм 4 Ra, а на інших - регулярний рельєф з параметрами: l/R = 0,13 (l = 6,5мм) і b = 0-1,0мм). Прокатували штаби з алюмінію з Н = 1,6мм, b = 20мм і відносним обтиском = 0,2 (1-й прохід). У 1-му проході початкові штаби прокатували на всіх ділянках валків і отримували штаби з необхідним рельєфом (шорсткістю), імітуючи умови деформування металу в кліті ІІІ. В другому (ІІ) проході всі штаби прокатували з відносним обтиском = 0,3 на ділянці з насічкою при шорсткості поверхні 5,3мкм Ra імітуючи умови деформування металу в кліті IV. В досліді №1 (табл. 1) прокатували початкові штаби з насічкою (5,5мкм Ra), а в інших дослідах (№2-7) прокатували початкові штаби з регулярним рельєфом. Базовим (прототипом) є результат в досліді №1 (прокатка з початковою поверхнею при 5,5мкм Ra в кліті III в валках з шорсткістю 5,3мкм Ra в кліті IV). В дослідах вимірювали зусилля прокатки, значення якого дозволяють оцінювати ефективність впливу регулярного рельєфу на деформування металу. Давні дослідження подано у табл., із якої випливає, що наявність регулярного рельєфу суттєво впливає на зусилля прокатки. Найбільший вплив має місце при параметрах b/R = 0,005-0,014, коли зусилля знижується на Р/Р = 14,5-17,2% (досліди №№2-6). Таблиця Дані значень зусиль прокатки штаб № досліду 1 2 3 4 5 6 7 h (мм) у проходах I ІІ 1,3 0,91 1,31 0,90 1,29 0,86 1,28 0,86 1,28 0,87 1,29 0,87 1,29 0,90 Таке зменшення зусилля прокатки забезпечує зниження прогину валків, поперечної різнотовщинності штаб та зносу шорсткості валків. Відсутність на робочих валках кліті ІІІ шорсткості поверхнею з висотою нерівностей 4-6мкм Ra не викликає інтенсивного зношення опорних валків цієї кліті. b/R P, H Р/Р, % 0,003 0,005 0.012 0,013 0,014 0,02 990 930 846 820 822 828 985 6,7 14,5 17,2 17,0 16,3 5,0 Таким чином, спосіб, що пропонується, забезпечує усунення інтенсивного зношення опорних валків предчистової кліті (кліть № III), a також зменшення зусиль при прокатуванні штаб в чистовій кліті (кліть IV). 5 Комп’ютерна верстка А. Крулевський 48341 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
