Колектор газовідвідного тракту запилених газів

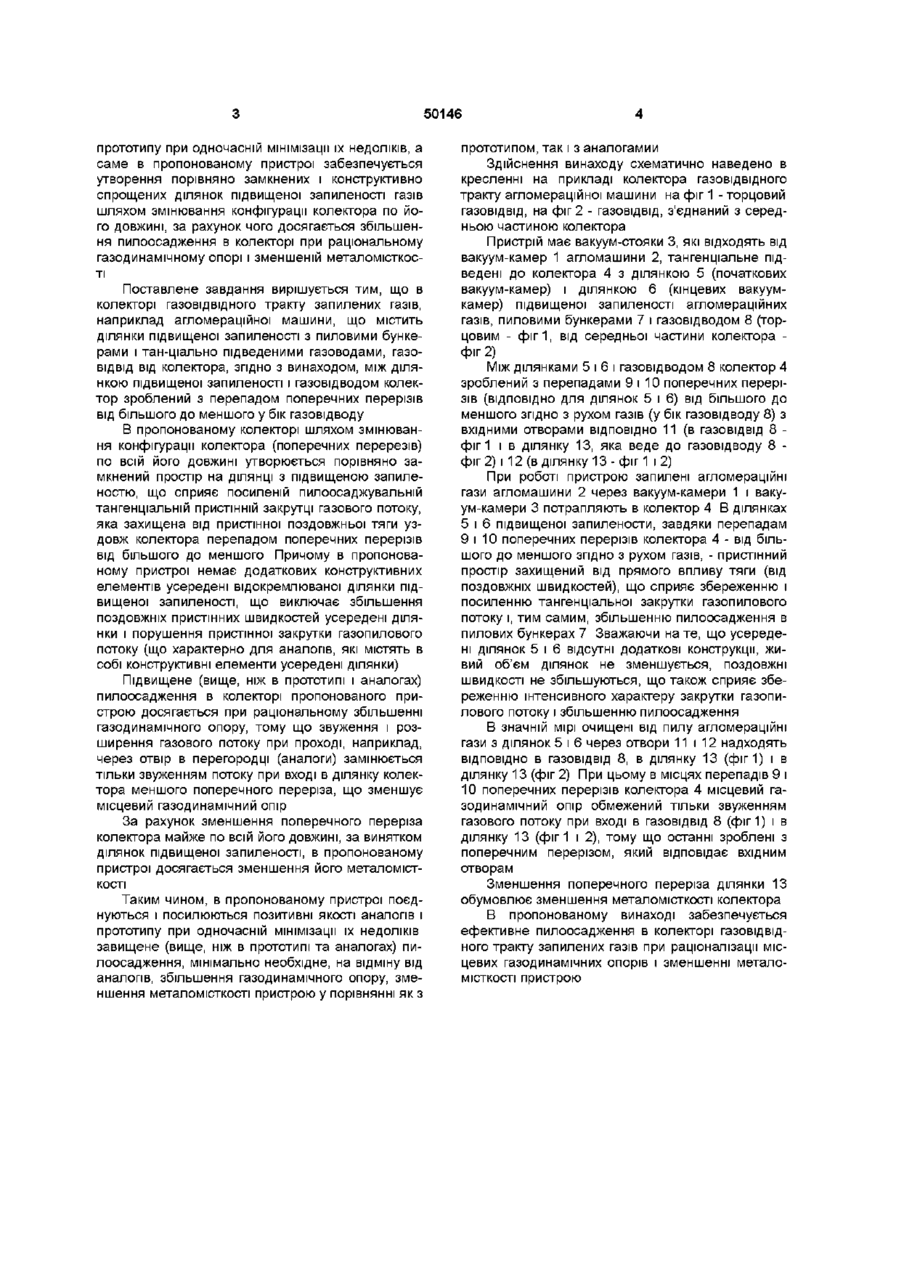

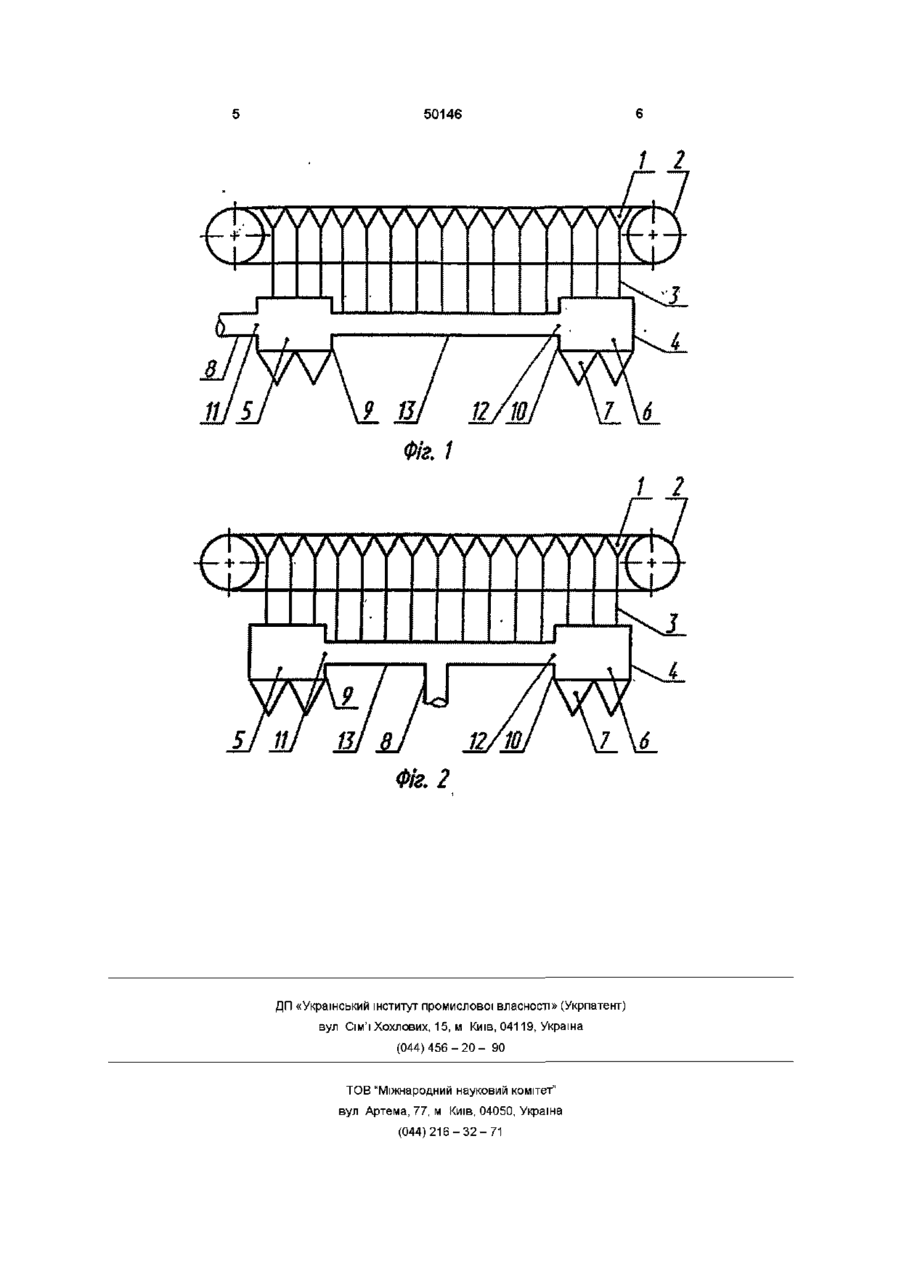

Колектор газовідвідного тракту запилених газів, наприклад агломераційної машини, що містить ділянки підвищеної запиленості з пиловими бункерами і тангенціально підведеними газоводами, газовідвід від колектора, який відрізняється тим, що між ділянками підвищеної запиленості колектор виконаний з перепадом поперечного перерізу Винахід належить до різних галузей промисловості, зокрема до агломераційного виробництва чорної і кольорової металургії Значна запиленість газів у газовідвідних трактах обумовлює ускладнення і погіршення пилоочистки, стирання роторів димососів пилом і вихід їх з ладу, збільшення викидів пилу в навколишнє середовище Відома низка технічних рішень, спрямованих на збільшення пило-осаджень в колекторах газовідвідних трактів агломераційних машин, зокрема базованих на використанні різних перегородоквставок, відокремлюючих одні ділянки колектора, наприклад ділянки найбільшої запиленості, від інших (див , наприклад, а с СРСР №283253 від 6 10 1970р. а с СРСР №562710 від 25 6 1977р. а с СРСР №600374 від 30 3 1978р. а с СРСР №1130725 від 23 12 1984р. а с СРСР№1281855 от 7 1 1987р) Недоліками цих пристроїв є недостатньо високе (хоча й вище, ніж в ординарних колекторах) пилоосадження і підвищений газодинамічний опір Перше обумовлено прискоренням газопилового потоку в "каналах" між вставками і стінками колектора, що порушує пристінний эфект тангенціальної пилоосаджувальної закрутки потоку (тангенці-ально підводжуваного до колектора агломашини), зменшуючи тим самим пилоосадження в пилових бункерах колектора Збільшення ж місцевих газодинамічних опорів обумовлено зміною характеру руху газопилового потоку навколо або усередені пере городок-вставок, зокрема звуженням і наступним (після перегородки-вставки) розширенням потоку Недоліком пристроів-аналопв є також підвищена металомісткість великогабаритних колекторів З урахуванням недоліків аналогів прототипом пропонованого (заявленого) пристрою вибраний ординарний колектор газовідвідного тракту запилених газів, наприклад агломераційної машини, що містить в собі ділянки підвищеної запилености з пиловими бункерами і тангенціальне підведеними газоводами, газовідвід від колектора (Є Ф Вегман "Окускование руд и концентратов", Москва, "Металлургия", 1984р, с 172-173, мал 125 на с 172) Порівняно з аналогами, в порожнистому колекторі-прототипі менше газодинамічний опір, що є позитивним фактором, але значно гірше пилоосадження, тому що поздовжня тяга в порожнистому по всій довжині колекторі порушує пристінний ефект закрутки газопилового потоку До недоліків пристрою-прототипу слід також віднести невиправдано підвищену металомісткість, бо колектори, як правило, мають збільшений поперечний переріз для посилення інерційного пилоосадження по всій довжині колектора, в той час як пилоосадження доцільно інтенсифікувати, в основному, на ділянках підвищеної запиленості газів (наприклад, на ділянках початкових та кінцевих вакуум-камер агломашини) В основу пропонованого винаходу поставлене завдання створити пристрій, в якому б поєднувались і підсилювались позитивні якості аналогів і (О о ю 50146 прототипу при одночасній мінімізації їх недоліків, а саме в пропонованому пристрої забезпечується утворення порівняно замкнених і конструктивно спрощених ділянок підвищеної запиленості газів шляхом змінювання конфігурації колектора по його довжині, за рахунок чого досягається збільшення пилоосадження в колекторі при раціональному газодинамічному опорі і зменшеній металомісткості Поставлене завдання вирішується тим, що в колекторі газовідвідного тракту запилених газів, наприклад агломераційної машини, що містить ділянки підвищеної запиленості з пиловими бункерами і тан-ціально підведеними газоводами, газовідвід від колектора, згідно з винаходом, між ділянкою підвищеної запиленості і газовідводом колектор зроблений з перепадом поперечних перерізів від більшого до меншого у бік газовідводу В пропонованому колекторі шляхом змінювання конфігурації колектора (поперечних перерезів) по всій його довжині утворюється порівняно замкнений простір на ДІЛЯНЦІ з підвищеною запиленостю, що сприяє посиленій пилоосаджувальній тангенціальній пристінній закрутці газового потоку, яка захищена від пристінної поздовжньої тяги уздовж колектора перепадом поперечних перерізів від більшого до меншого Причому в пропонованому пристрої немає додаткових конструктивних елементів усередені відокремлюваної ділянки підвищеної запиленості, що виключає збільшення поздовжніх пристінних швидкостей усередені ділянки і порушення пристінної закрутки газопилового потоку (що характерно для аналогів, які містять в собі конструктивні елементи усередені ділянки) Підвищене (вище, ніж в прототипі і аналогах) пилоосадження в колекторі пропонованого пристрою досягається при раціональному збільшенні газодинамічного опору, тому що звуження і розширення газового потоку при проході, наприклад, через отвір в перегородці (аналоги) замінюється тільки звуженням потоку при вході в ділянку колектора меншого поперечного переріза, що зменшує місцевий газодинамічний опір За рахунок зменшення поперечного переріза колектора майже по всій його довжині, за винятком ділянок підвищеної запиленості, в пропонованому пристрої досягається зменшення його металомісткості Таким чином, в пропонованому пристрої поєднуються і посилюються позитивні якості аналогів і прототипу при одночасній мінімізації їх недоліків завищене (вище, ніж в прототипі та аналогах) пилоосадження, мінімально необхідне, на відміну від аналогів, збільшення газодинамічного опору, зменшення металомісткості пристрою у порівнянні як з прототипом, так і з аналогамии Здійснення винаходу схематично наведено в кресленні на прикладі колектора газовідвідного тракту агломераційної машини на фіг 1 - торцовий газовідвід, на фіг 2 - газовідвід, з'єднаний з середньою частиною колектора Пристрій має вакуум-стояки 3, які відходять від вакуум-камер 1 агломашини 2, тангенціальне підведені до колектора 4 з ділянкою 5 (початкових вакуум-камер) і ділянкою 6 (кінцевих вакуумкамер) підвищеної запиленості агломераційних газів, пиловими бункерами 7 і газовідводом 8 (торцовим - фіг1, від середньої частини колектора фіг 2) Між ділянками 5 і 6 і газовідводом 8 колектор 4 зроблений з перепадами 9 і 10 поперечних перерізів (ВІДПОВІДНО ДЛЯ ДІЛЯНОК 5 і 6) від більшого до меншого згідно з рухом газів (у бік газовідводу 8) з вхідними отворами ВІДПОВІДНО 11 (В газовідвід 8 фіг 1 і в ділянку 13, яка веде до газовідводу 8 фіг 2) і 12 (в ділянку 13-фіг 1 і 2) При роботі пристрою запилені агломераційні гази агломашини 2 через вакуум-камери 1 і вакуум-камери 3 потрапляють в колектор 4 В ділянках 5 і 6 підвищеної запилености, завдяки перепадам 9 і 10 поперечних перерізів колектора 4 - від більшого до меншого згідно з рухом газів, - пристінний простір захищений від прямого впливу тяги (від ПОЗДОВЖНІХ швидкостей), що сприяє збереженню і посиленню тангенціальної закрутки газопилового потоку і, тим самим, збільшенню пилоосадження в пилових бункерах 7 Зважаючи на те, що усередені ділянок 5 і 6 відсутні додаткові конструкції, живий об'єм ділянок не зменшується, поздовжні швидкості не збільшуються, що також сприяє збереженню інтенсивного характеру закрутки газопилового потоку і збільшенню пилоосадження В значній мірі очищені від пилу агломераційні гази з ділянок 5 і 6 через отвори 11 і 12 надходять ВІДПОВІДНО в газовідвід 8, в ділянку 13 (фиг 1) і в ділянку 13 (фіг 2) При цьому в місцях перепадів 9 і 10 поперечних перерізів колектора 4 місцевий газодинамічний опір обмежений тільки звуженням газового потоку при вході в газовідвід 8 (фиг 1) і в ділянку 13 (фіг 1 і 2), тому що останні зроблені з поперечним перерізом, який відповідає вхідним отворам Зменшення поперечного переріза ділянки 13 обумовлює зменшення металомісткості колектора В пропонованому винаході забезпечується ефективне пилоосадження в колекторі газовідвідного тракту запилених газів при раціоналізації місцевих газодинамічних опорів і зменшенні металомісткості пристрою 50146 / I^ v w v v v v w v w v v w 2 I fe/ / Z T J y t Y Y Y Y Y Y Y Y Y Y Y Y Y w T /г 5J MJ Ш 8J J2/10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 2
