Збірна фреза

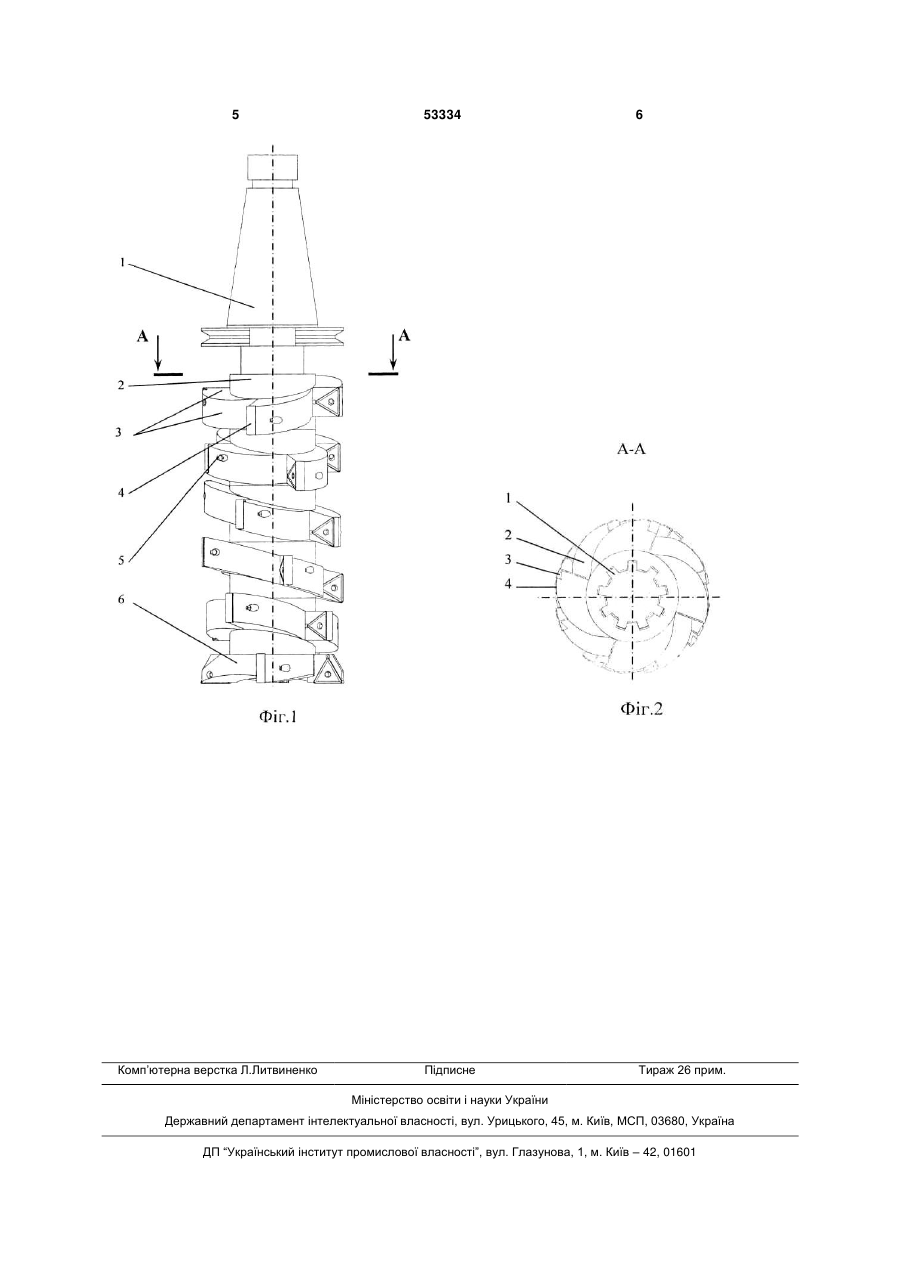

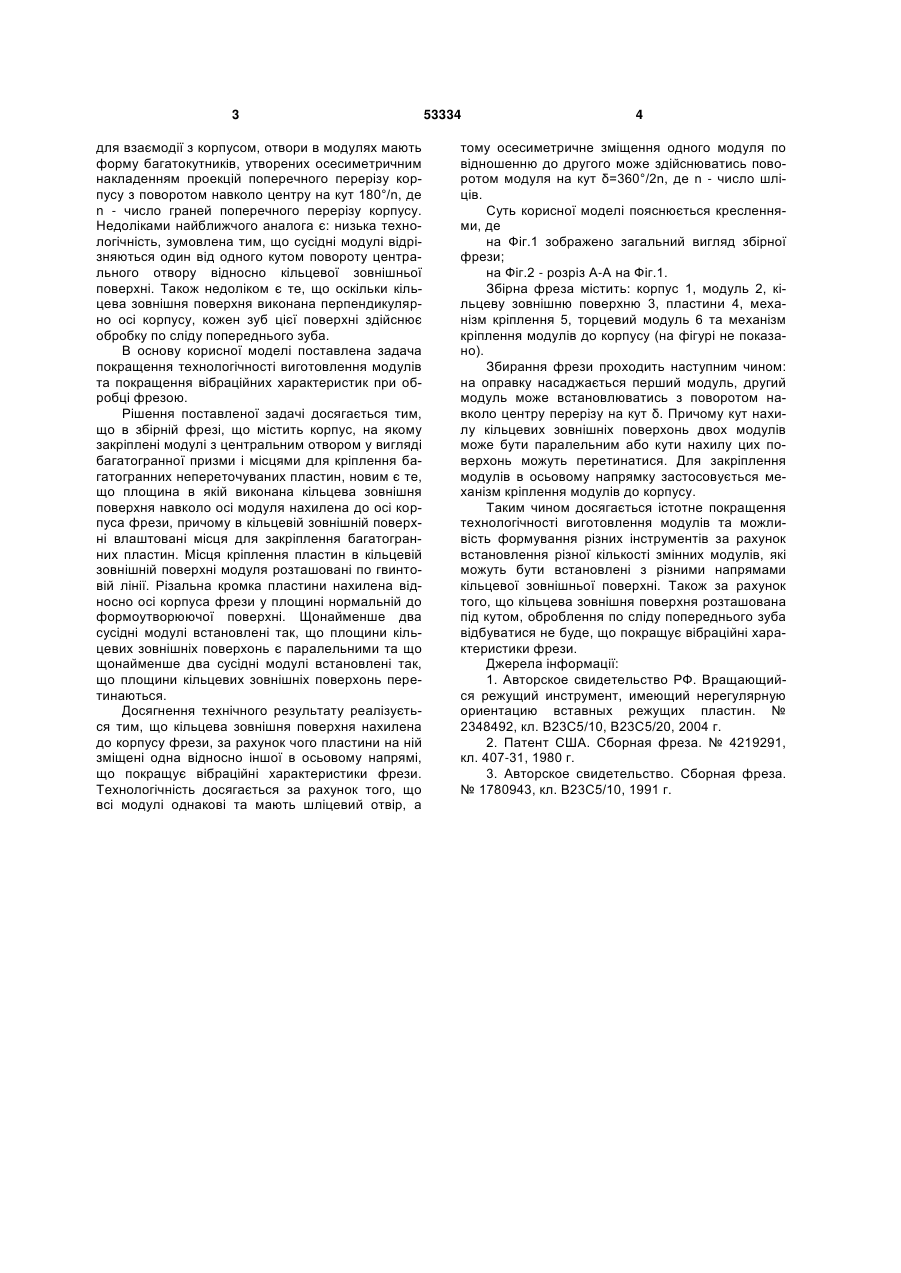

1. Збірна фреза, що містить корпус, на якому закріплені модулі з центральним отвором у вигляді багатогранної призми і місцями для кріплення багатогранних непереточуваних пластин, яка відрізняється тим, що площина, в якій виконана кільцева зовнішня поверхня, навколо осі модуля нахилена до осі корпуса фрези, причому в кільцевій зовнішній поверхні влаштовані місця для закріплення багатогранних пластин. 3 для взаємодії з корпусом, отвори в модулях мають форму багатокутників, утворених осесиметричним накладенням проекцій поперечного перерізу корпусу з поворотом навколо центру на кут 180°/n, де n - число граней поперечного перерізу корпусу. Недоліками найближчого аналога є: низька технологічність, зумовлена тим, що сусідні модулі відрізняються один від одного кутом повороту центрального отвору відносно кільцевої зовнішньої поверхні. Також недоліком є те, що оскільки кільцева зовнішня поверхня виконана перпендикулярно осі корпусу, кожен зуб цієї поверхні здійснює обробку по сліду попереднього зуба. В основу корисної моделі поставлена задача покращення технологічності виготовлення модулів та покращення вібраційних характеристик при обробці фрезою. Рішення поставленої задачі досягається тим, що в збірній фрезі, що містить корпус, на якому закріплені модулі з центральним отвором у вигляді багатогранної призми і місцями для кріплення багатогранних непереточуваних пластин, новим є те, що площина в якій виконана кільцева зовнішня поверхня навколо осі модуля нахилена до осі корпуса фрези, причому в кільцевій зовнішній поверхні влаштовані місця для закріплення багатогранних пластин. Місця кріплення пластин в кільцевій зовнішній поверхні модуля розташовані по гвинтовій лінії. Різальна кромка пластини нахилена відносно осі корпуса фрези у площині нормальній до формоутворюючої поверхні. Щонайменше два сусідні модулі встановлені так, що площини кільцевих зовнішніх поверхонь є паралельними та що щонайменше два сусідні модулі встановлені так, що площини кільцевих зовнішніх поверхонь перетинаються. Досягнення технічного результату реалізується тим, що кільцева зовнішня поверхня нахилена до корпусу фрези, за рахунок чого пластини на ній зміщені одна відносно іншої в осьовому напрямі, що покращує вібраційні характеристики фрези. Технологічність досягається за рахунок того, що всі модулі однакові та мають шліцевий отвір, а 53334 4 тому осесиметричне зміщення одного модуля по відношенню до другого може здійснюватись поворотом модуля на кут δ=360°/2n, де n - число шліців. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено загальний вигляд збірної фрези; на Фіг.2 - розріз А-А на Фіг.1. Збірна фреза містить: корпус 1, модуль 2, кільцеву зовнішню поверхню 3, пластини 4, механізм кріплення 5, торцевий модуль 6 та механізм кріплення модулів до корпусу (на фігурі не показано). Збирання фрези проходить наступним чином: на оправку насаджається перший модуль, другий модуль може встановлюватись з поворотом навколо центру перерізу на кут δ. Причому кут нахилу кільцевих зовнішніх поверхонь двох модулів може бути паралельним або кути нахилу цих поверхонь можуть перетинатися. Для закріплення модулів в осьовому напрямку застосовується механізм кріплення модулів до корпусу. Таким чином досягається істотне покращення технологічності виготовлення модулів та можливість формування різних інструментів за рахунок встановлення різної кількості змінних модулів, які можуть бути встановлені з різними напрямами кільцевої зовнішньої поверхні. Також за рахунок того, що кільцева зовнішня поверхня розташована під кутом, оброблення по сліду попереднього зуба відбуватися не буде, що покращує вібраційні характеристики фрези. Джерела інформації: 1. Авторское свидетельство РФ. Вращающийся режущий инструмент, имеющий нерегулярную ориентацию вставных режущих пластин. № 2348492, кл. В23С5/10, В23С5/20, 2004 г. 2. Патент США. Сборная фреза. № 4219291, кл. 407-31, 1980 г. 3. Авторское свидетельство. Сборная фреза. № 1780943, кл. В23С5/10, 1991 г. 5 Комп’ютерна верстка Л.Литвиненко 53334 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
