Привід до енергозрошувального комплексу

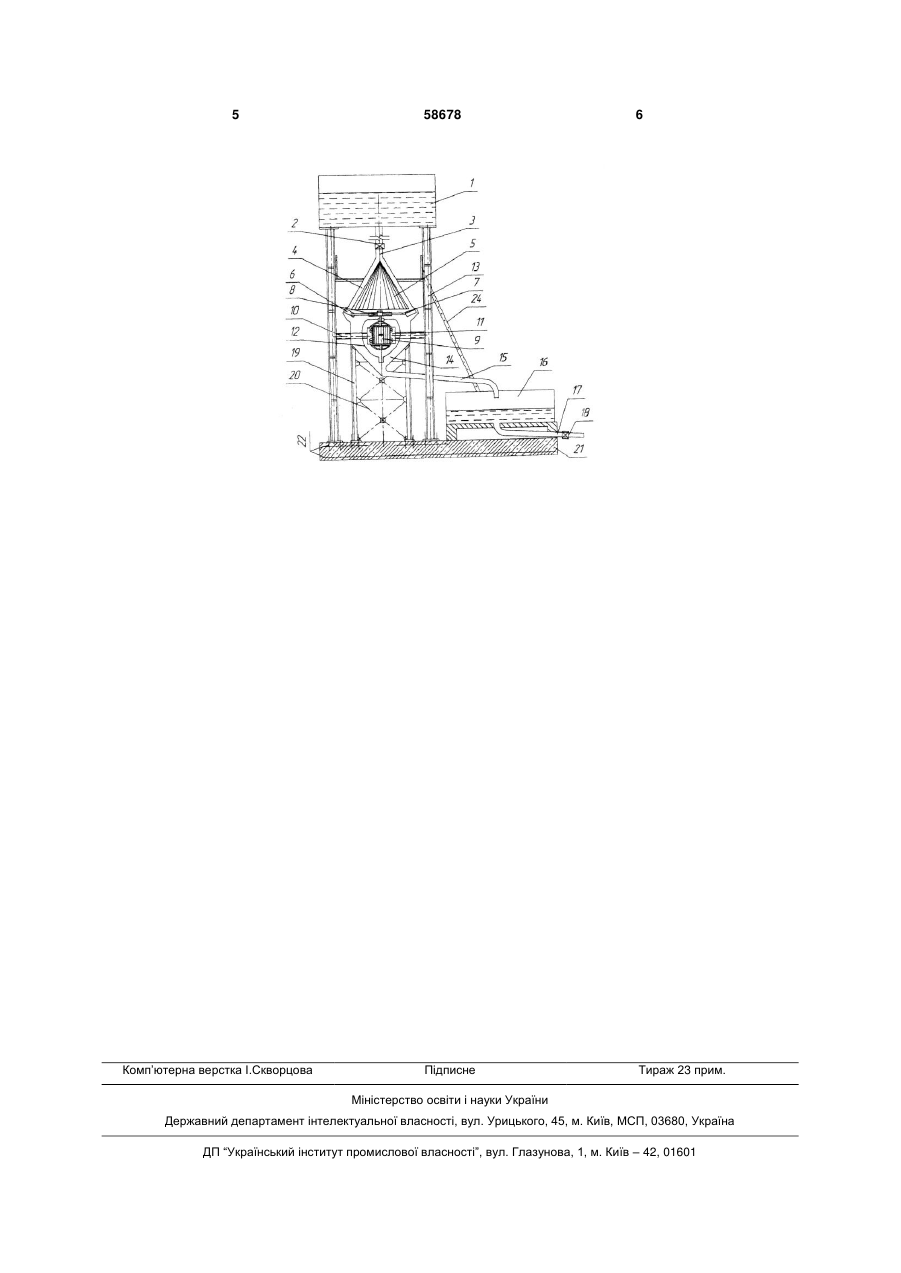

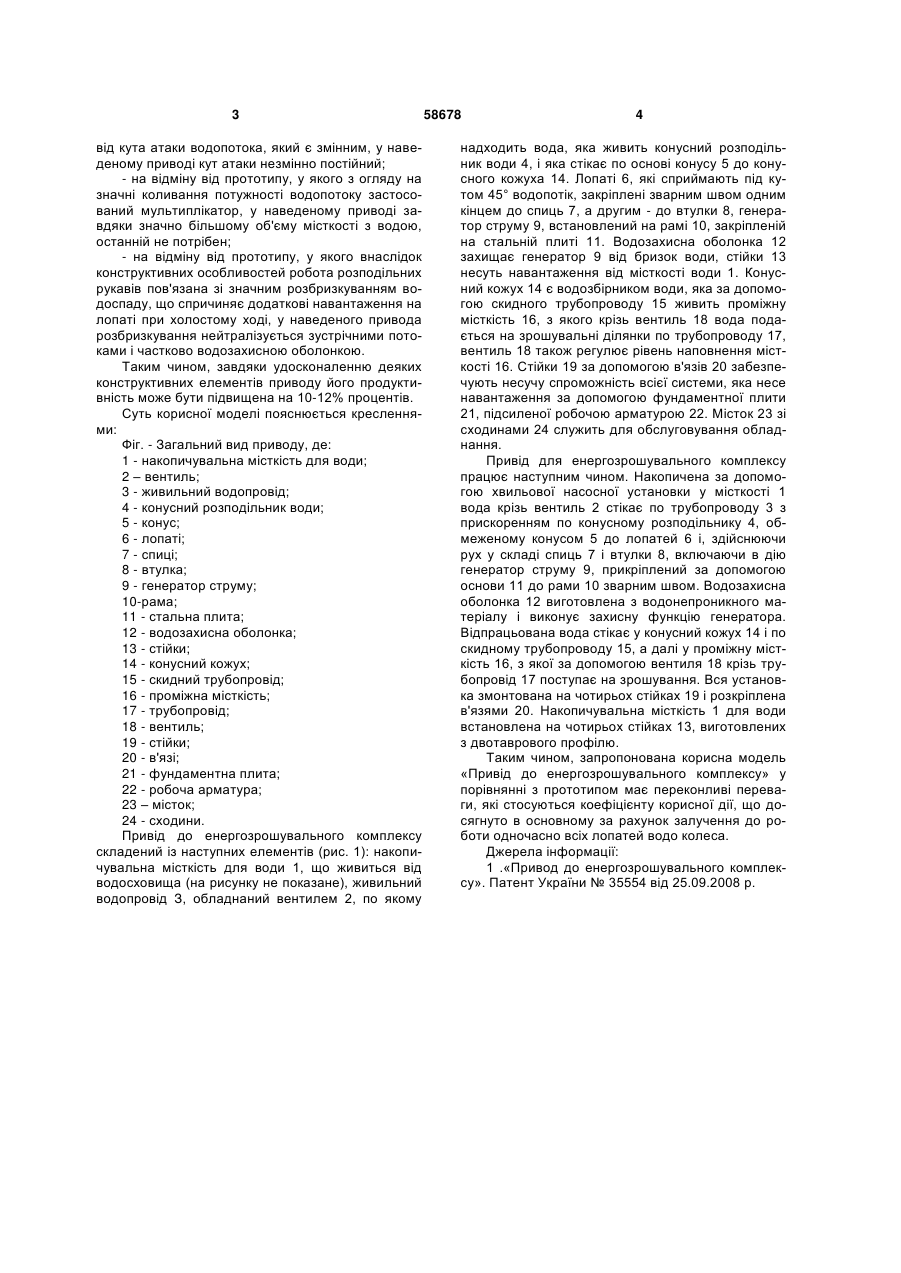

Привід до енергозрошувального комплексу, що включає накопичувач енергії у вигляді місткості з водою, розміщений на значній висоті, живильний 3 від кута атаки водопотока, який є змінним, у наведеному приводі кут атаки незмінно постійний; - на відміну від прототипу, у якого з огляду на значні коливання потужності водопотоку застосований мультиплікатор, у наведеному приводі завдяки значно більшому об'єму місткості з водою, останній не потрібен; - на відміну від прототипу, у якого внаслідок конструктивних особливостей робота розподільних рукавів пов'язана зі значним розбризкуванням водоспаду, що спричиняє додаткові навантаження на лопаті при холостому ході, у наведеного привода розбризкування нейтралізується зустрічними потоками і частково водозахисною оболонкою. Таким чином, завдяки удосконаленню деяких конструктивних елементів приводу його продуктивність може бути підвищена на 10-12% процентів. Суть корисної моделі пояснюється кресленнями: Фіг. - Загальний вид приводу, де: 1 - накопичувальна місткість для води; 2 – вентиль; 3 - живильний водопровід; 4 - конусний розподільник води; 5 - конус; 6 - лопаті; 7 - спиці; 8 - втулка; 9 - генератор струму; 10-рама; 11 - стальна плита; 12 - водозахисна оболонка; 13 - стійки; 14 - конусний кожух; 15 - скидний трубопровід; 16 - проміжна місткість; 17 - трубопровід; 18 - вентиль; 19 - стійки; 20 - в'язі; 21 - фундаментна плита; 22 - робоча арматура; 23 – місток; 24 - сходини. Привід до енергозрошувального комплексу складений із наступних елементів (рис. 1): накопичувальна місткість для води 1, що живиться від водосховища (на рисунку не показане), живильний водопровід З, обладнаний вентилем 2, по якому 58678 4 надходить вода, яка живить конусний розподільник води 4, і яка стікає по основі конусу 5 до конусного кожуха 14. Лопаті 6, які сприймають під кутом 45° водопотік, закріплені зварним швом одним кінцем до спиць 7, а другим - до втулки 8, генератор струму 9, встановлений на рамі 10, закріпленій на стальній плиті 11. Водозахисна оболонка 12 захищає генератор 9 від бризок води, стійки 13 несуть навантаження від місткості води 1. Конусний кожух 14 є водозбірником води, яка за допомогою скидного трубопроводу 15 живить проміжну місткість 16, з якого крізь вентиль 18 вода подається на зрошувальні ділянки по трубопроводу 17, вентиль 18 також регулює рівень наповнення місткості 16. Стійки 19 за допомогою в'язів 20 забезпечують несучу спроможність всієї системи, яка несе навантаження за допомогою фундаментної плити 21, підсиленої робочою арматурою 22. Місток 23 зі сходинами 24 служить для обслуговування обладнання. Привід для енергозрошувального комплексу працює наступним чином. Накопичена за допомогою хвильової насосної установки у місткості 1 вода крізь вентиль 2 стікає по трубопроводу 3 з прискоренням по конусному розподільнику 4, обмеженому конусом 5 до лопатей 6 і, здійснюючи рух у складі спиць 7 і втулки 8, включаючи в дію генератор струму 9, прикріплений за допомогою основи 11 до рами 10 зварним швом. Водозахисна оболонка 12 виготовлена з водонепроникного матеріалу і виконує захисну функцію генератора. Відпрацьована вода стікає у конусний кожух 14 і по скидному трубопроводу 15, а далі у проміжну місткість 16, з якої за допомогою вентиля 18 крізь трубопровід 17 поступає на зрошування. Вся установка змонтована на чотирьох стійках 19 і розкріплена в'язями 20. Накопичувальна місткість 1 для води встановлена на чотирьох стійках 13, виготовлених з двотаврового профілю. Таким чином, запропонована корисна модель «Привід до енергозрошувального комплексу» у порівнянні з прототипом має переконливі переваги, які стосуються коефіцієнту корисної дії, що досягнуто в основному за рахунок залучення до роботи одночасно всіх лопатей водо колеса. Джерела інформації: 1 .«Привод до енергозрошувального комплексу». Патент України № 35554 від 25.09.2008 р. 5 Комп’ютерна верстка І.Скворцова 58678 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
