Газостатичний підшипниковий вузол

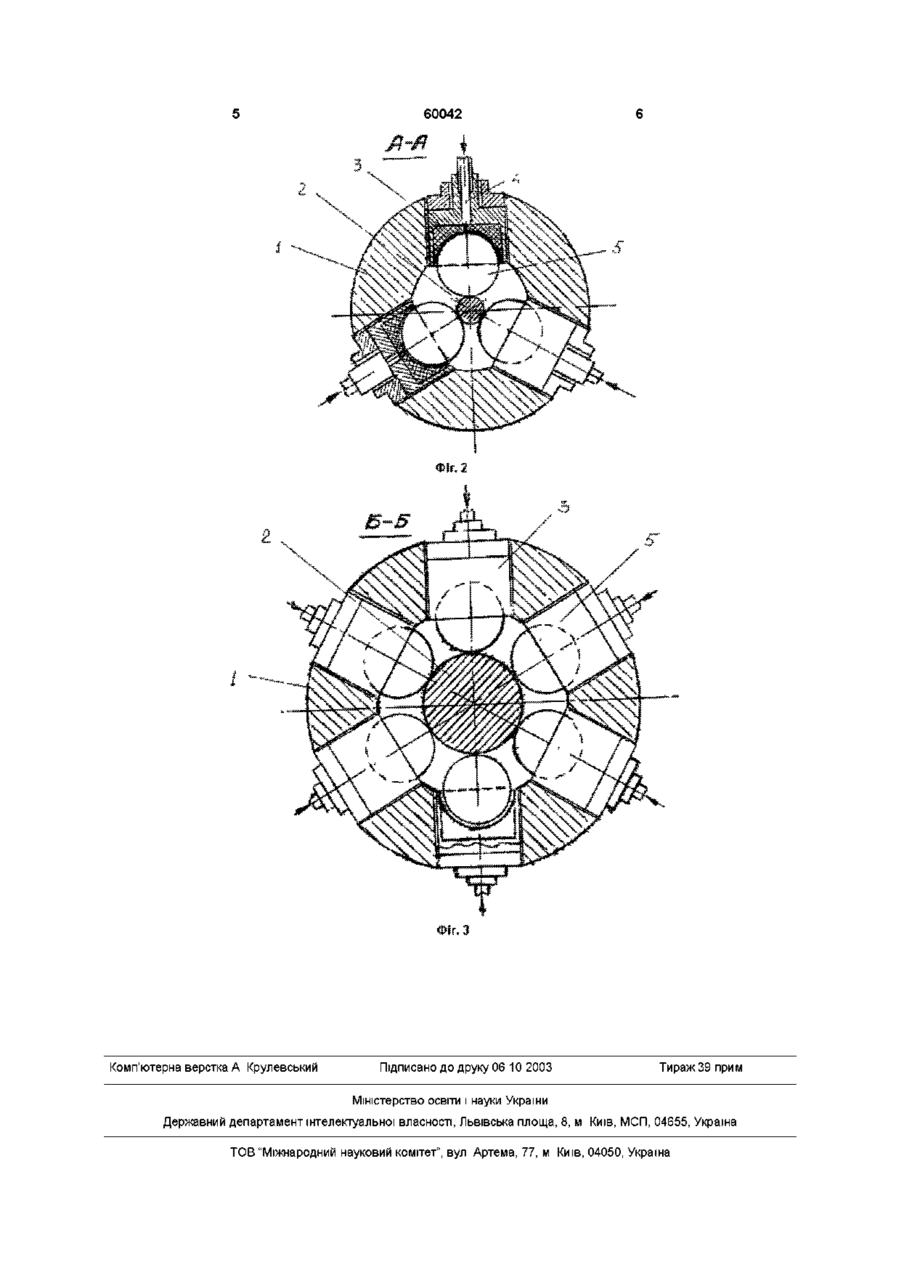

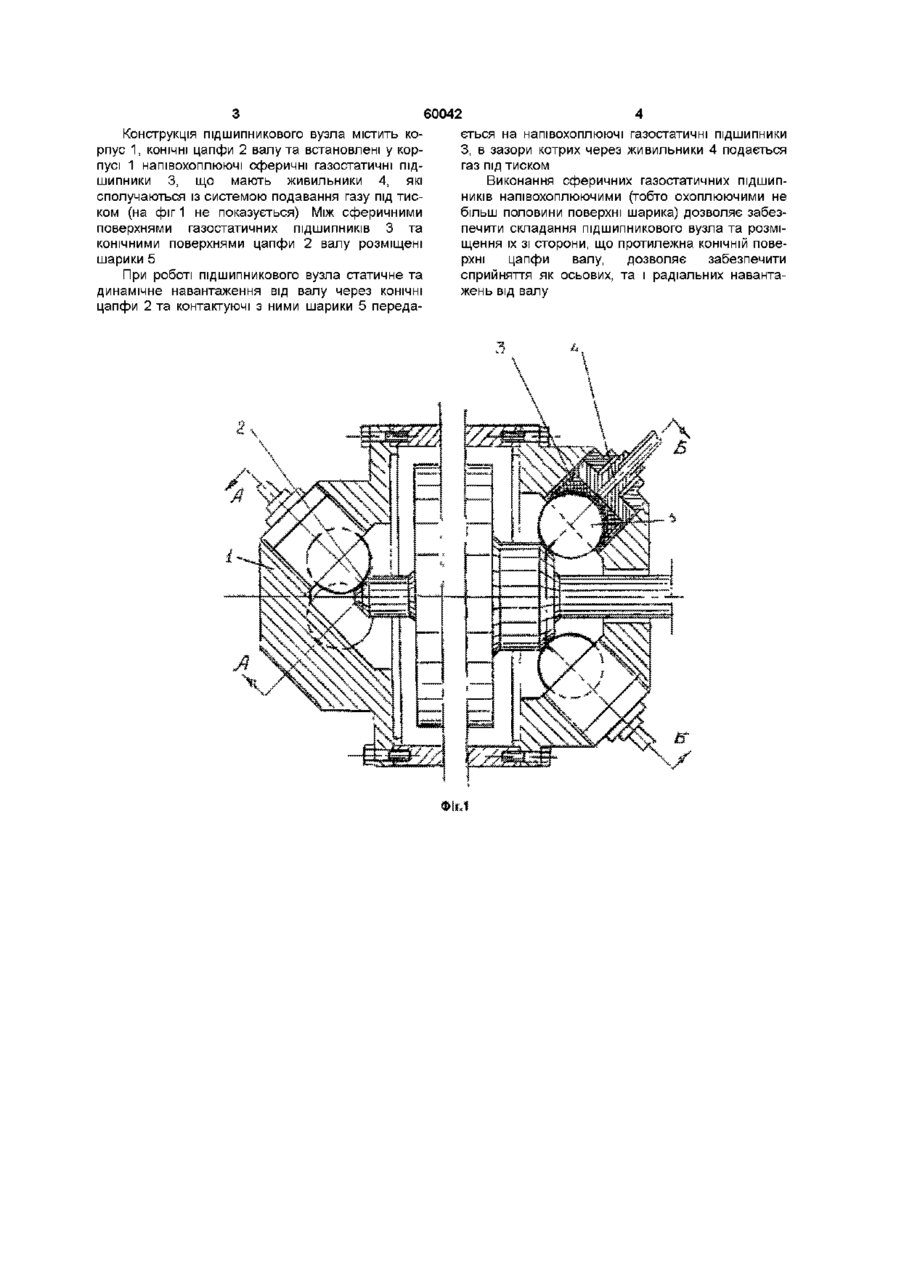

Газостатичний підшипниковий вузол, який містить корпус, конічну цапфу вала, кульки, що контактують з конічними поверхнями цапфи вала, та охоплюючі кожну кульку змонтовані у корпусі сферичні газостатичні підшипники, живильники яких сполучені з системою подавання газу під тиском, який відрізняється тим, що сферичні газостатичні підшипники охоплюють не більше половини поверхні кульки зі сторони, що протилежна КОНІЧНІЙ поверхні цапфи вала Винахід відноситься до галузі машинобудування і може використовуватися у конструкціях машин, механізмів та приладів із швидкообертальними роторами Існує конструкція газостатичного підшипникового вузла, яка має корпус, конічну цапфу валу, що охоплюється конічними порожнистими роликами, що у свою чергу змонтовані на закріплених у корпусі конічних осях, а також виконані у корпусі й осях канали та живильники, яки сполучаються із системою подавання газу під тиском (а с СРСР № 1707332 Тазостатический подшипниковый узел", опубл 23 01 92, бюл № 3) Недоліком конструкції є те, що виникають труднощі у забезпеченні однакового геометричного положення усіх роликів, що роблять паралельно В результаті порушення цієї умови виникає буксування, знос, нагрів фрикційних пар Прототипом є конструкція газостатичного підшипникового вузла, яка має корпус, конічну цапфу валу, що охоплюється конічними порожнистими роликами Дані ролики змонтовані на закріплених у корпусі конічних осях У корпусі й осях виконані канали та живильники Вузол має шарики, що контактують із конічними поверхнями цапфи валу та ЗОВНІШНІМИ КОНІЧНИМИ поверхнями роликів Кожний шарик охоплюється з двох сторін сферичними газостатичними підшипниками Дані підшипники змонтовані у корпусі, а їх живильники сполучаються з системою подавання газу під тиском (а с СРСР № 1791636 Тазостатический подшипниковый узел", опубл ЗО 01 93, бюл № 4) Недоліком конструкції є те, що має місце велика КІЛЬКІСТЬ фрикційних спряжень Також конструкція громіздка, та має складність спряжень і виготовлення вузла Завдання винаходу полягає у спрощенні конструкції та технології виготовлення та складення вузла Для вирішення даного завдання у газостатичному підшипниковому вузлі, що містить корпус, конічну цапфу валу, шарики, що контактують із конічними поверхнями цапфи валу та охоплюючі кожний шарик змонтовані у корпусі сферичні газостатичні підшипники, живильники яких сполучаються із системою подавання газу під тиском, сферичні газостатичні підшипники виконані таким чином, що охоплюють не більш половини поверхні шарика, із сторони, що протилежна КОНІЧНІЙ поверхні цапфи валу Таке виконання та розміщення сферичних газостатичних ПІДШИПНИКІВ ДОЗВОЛЯЄ передати усі навантаження від цапфи валу на дані сферичні підшипники, та таким чином виключити додаткові елементи, що сприймають навантаження, як це виконано у прототипі (КОНІЧНІ ролики та їх опори) Це у свою чергу приводить до істотного спрощення конструкції та технології виготовлення та складання вузла без погіршення працездатності підшипникового вузла На фіг 1 показується загальний вигляд підшипникового вузла На фіг 2 показується переріз фіг 1 по А-А На фіг 3 показується переріз фіг 1 по Б-Б о о (О Конструкція підшипникового вузла містить корпус 1, КОНІЧНІ цапфи 2 валу та встановлені у корпусі 1 напівохоплюючі сферичні газостатичні підшипники 3, що мають живильники 4, які сполучаються із системою подавання газу під тиском (на фіг 1 не показується) Між сферичними поверхнями газостатичних ПІДШИПНИКІВ 3 та конічними поверхнями цапфи 2 валу розміщені шарики 5 При роботі підшипникового вузла статичне та динамічне навантаження від валу через КОНІЧНІ цапфи 2 та контактуючі з ними шарики 5 переда 60042 ється на напівохоплюючі газостатичні підшипники З, в зазори котрих через живильники 4 подається газ під тиском Виконання сферичних газостатичних ПІДШИПНИКІВ напівохоплюючими (тобто охоплюючими не більш половини поверхні шарика) дозволяє забезпечити складання підшипникового вузла та розміщення їх зі сторони, що протилежна КОНІЧНІЙ поверхні цапфи валу, дозволяє забезпечити сприйняття як осьових, та і радіальних навантажень від валу 60042 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
