Блок силовий напівпровідниковий

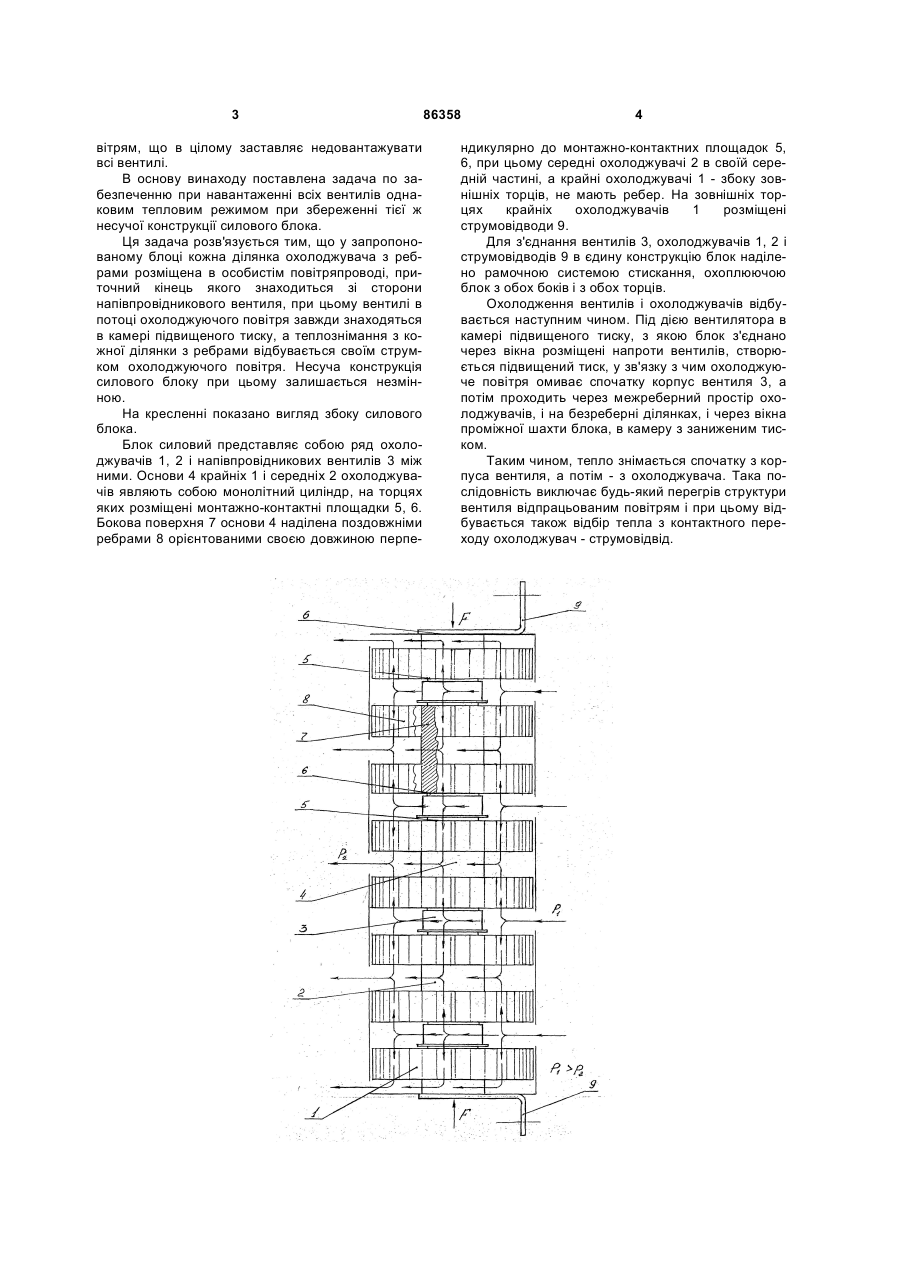

Блок силовий напівпровідниковий, що являє собою послідовне сполучення спільною системою стискання між собою декількох таблеточних вентилів, охолоджувачів і силових струмовідводів, при цьому основа охолоджувачів являє собою монолітний циліндр, на торцях якого знаходяться монтажно-контактні площадки, а на боковій поверхні поздовжні ребра, орієнтовані своєю довжиною перпендикулярно до монтажно-контактної площадки, і, крім цього, вентилі з охолоджувачами знаходяться в охоплюючій циліндровій проміжній шахті з боковими вікнами, як з боку камери підвищеного тиску, так і з боку камери зі зниженим тиском, який відрізняється тим, що середні охолоджувачі в своїй середній частині, а крайні - з боку зовнішніх торців, виконані без ребер, при цьому бокові вікна проміжної шахти з боку камери зі зниженим тиском розміщені на рівні безреберних ділянок середніх охолоджувачів і вище зовнішніх торців ребер крайніх охолоджувачів. Винахід відноситься до області силової напівпровідникової перетворювальної техніки і може бути використаний у перетворюючих пристроях для живлення електроприводів, у силових радіопередаючих пристроях техніки зв'язку, в пристроях для компенсації реактивної потужності в електричних мережах. Відомо про блок силовий [а.с. 708438, СССР, аналог], який зібрано із декількох, послідовно з'єднаних між собою загальною рамочною системою стискання, напівпровідникових силових таблеточних вентилів із охолоджувачами і двох силових струмовідводів. Охолоджувачі являють собою монолітний циліндр, на торцях якого розміщені монтажно-контактні площадки, а на боковій поверхні поздовжні ребра, орієнтовані своєю довжиною перпендикулярно до монтажно-контактних площадок. Вентиль і охолоджувачі розміщені в проміжній вентиляційній шахті, торці якої відкриті і з'єднані з камерами підвищеного і зниженого тиску. При такій конструкції блока і при такому послідовному розміщенні його елементів в одному струмці охолоджуючого повітря перший вентиль буде охолоджуватися вже частково підігрітим пові трям, а всі наступні вентилі - повітрям, що підігрілося після проходження через декілька попередніх охолоджувачів і вентилів, внаслідок цього вентиль, що знаходиться на виході відпрацьованого повітря, опиниться в самих несприятливих умовах, тобто буде обдуватися уже значно перегрітим повітрям, що заставляє недовантажувати попередні вентилі. Відомо також про блок силовий розміщений в напівпровідниковому випрямлячеві В-ТПП-100015(20)к (ТУ16-90ИАВК.435511.019ТУ) (прототип). Блок силовий відрізняється від аналогу тим, що торці проміжної вентиляційної шахти закриті, а вхідні вікна розміщені протилежно із зміщенням по осі блока на бічній поверхні шахти на рівні розміщення різних вентилів. Це дало змогу розділити струмок повітря на декілька струмків і таким чином значно зменшити кількість вентилів і охолоджувачів в одному струмку охолоджуючого повітря, внаслідок чого вдалося зменшити кількість вентилів до двох в одному відокремленому струмку охолоджуючого повітря. Недоліком при цьому знову ж таки є те, що один із вентилів охолоджується уже підігрітим по (19) UA (11) 86358 (13) (21) a200504781 (22) 20.05.2005 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ШУЛЬГА ГРИГОРІЙ ФЕДОРОВИЧ, UA (73) ШУЛЬГА ГРИГОРІЙ ФЕДОРОВИЧ, UA (56) SU 708438 від 05.01.1980 SU 1742904 від 23.06.1992 UA 73088 від 15.06.2005 SU 1457018 від 07.02.1989 SU 920899 від 15.04.1982 SU 1835317 від 23.08.1993 SU 1677749 від 15.09.1991 SU 1129673 від 15.12.1984 RU 18325 від 28.11.2000 RU 22587 від 10.04.2002 RU 37442 від 20.04.2004 RU 25250 від 20.09.2002 UA 29640 від 15.11.2000 C2 1 3 вітрям, що в цілому заставляє недовантажувати всі вентилі. В основу винаходу поставлена задача по забезпеченню при навантаженні всіх вентилів однаковим тепловим режимом при збереженні тієї ж несучої конструкції силового блока. Ця задача розв'язується тим, що у запропонованому блоці кожна ділянка охолоджувача з ребрами розміщена в особистім повітряпроводі, приточний кінець якого знаходиться зі сторони напівпровідникового вентиля, при цьому вентилі в потоці охолоджуючого повітря завжди знаходяться в камері підвищеного тиску, а теплознімання з кожної ділянки з ребрами відбувається своїм струмком охолоджуючого повітря. Несуча конструкція силового блоку при цьому залишається незмінною. На кресленні показано вигляд збоку силового блока. Блок силовий представляє собою ряд охолоджувачів 1, 2 і напівпровідникових вентилів 3 між ними. Основи 4 крайніх 1 і середніх 2 охолоджувачів являють собою монолітний циліндр, на торцях яких розміщені монтажно-контактні площадки 5, 6. Бокова поверхня 7 основи 4 наділена поздовжніми ребрами 8 орієнтованими своєю довжиною перпе 86358 4 ндикулярно до монтажно-контактних площадок 5, 6, при цьому середні охолоджувачі 2 в своїй середній частині, а крайні охолоджувачі 1 - збоку зовнішніх торців, не мають ребер. На зовнішніх торцях крайніх охолоджувачів 1 розміщені струмовідводи 9. Для з'єднання вентилів 3, охолоджувачів 1, 2 і струмовідводів 9 в єдину конструкцію блок наділено рамочною системою стискання, охоплюючою блок з обох боків і з обох торців. Охолодження вентилів і охолоджувачів відбувається наступним чином. Під дією вентилятора в камері підвищеного тиску, з якою блок з'єднано через вікна розміщені напроти вентилів, створюється підвищений тиск, у зв'язку з чим охолоджуюче повітря омиває спочатку корпус вентиля 3, а потім проходить через межреберний простір охолоджувачів, і на безреберні ділянках, і через вікна проміжної шахти блока, в камеру з заниженим тиском. Таким чином, тепло знімається спочатку з корпуса вентиля, а потім - з охолоджувача. Така послідовність виключає будь-який перегрів структури вентиля відпрацьованим повітрям і при цьому відбувається також відбір тепла з контактного переходу охолоджувач - струмовідвід. 5 Комп’ютерна верстка А. Крулевський 86358 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
