Спосіб транспортування багатокомпонентних сумішей

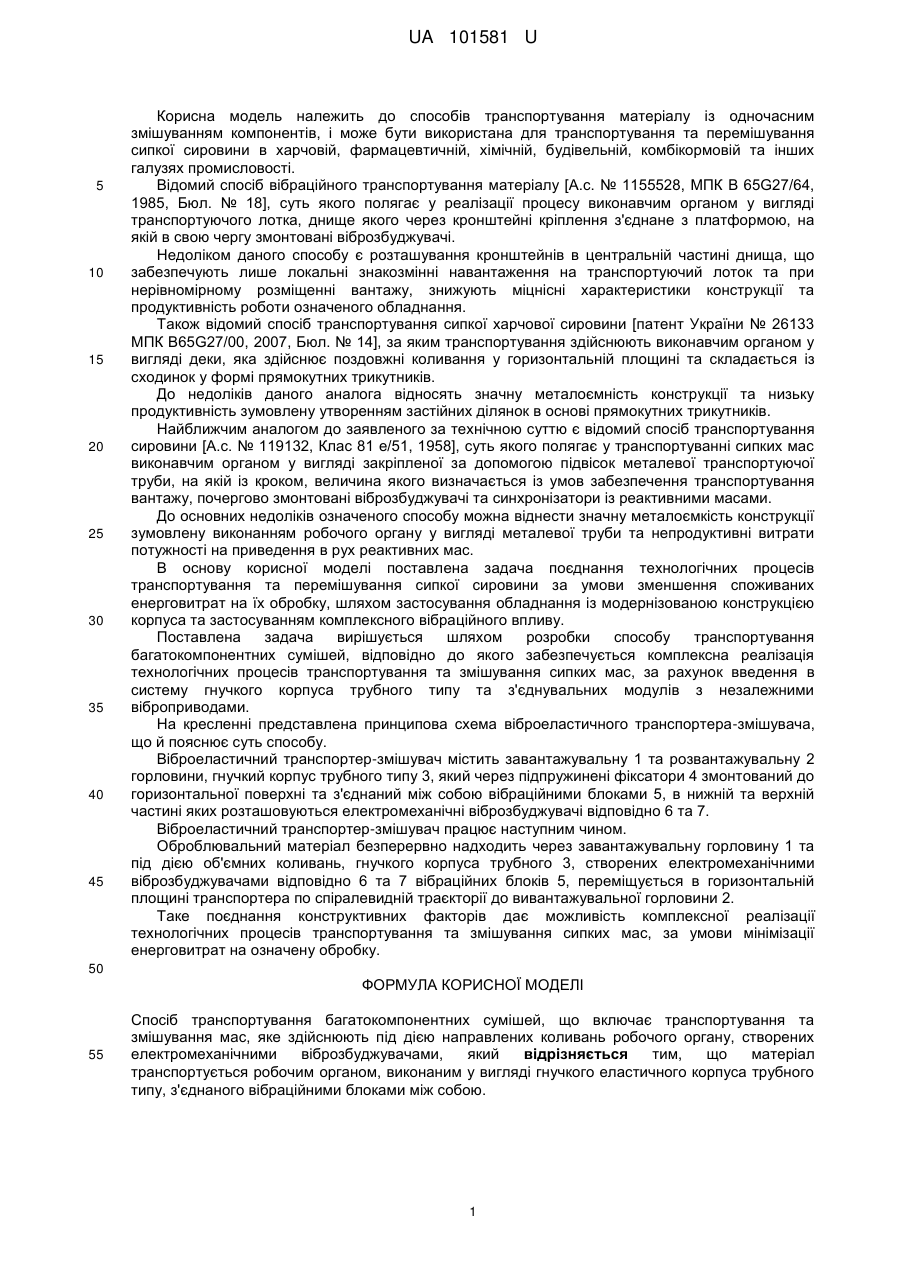

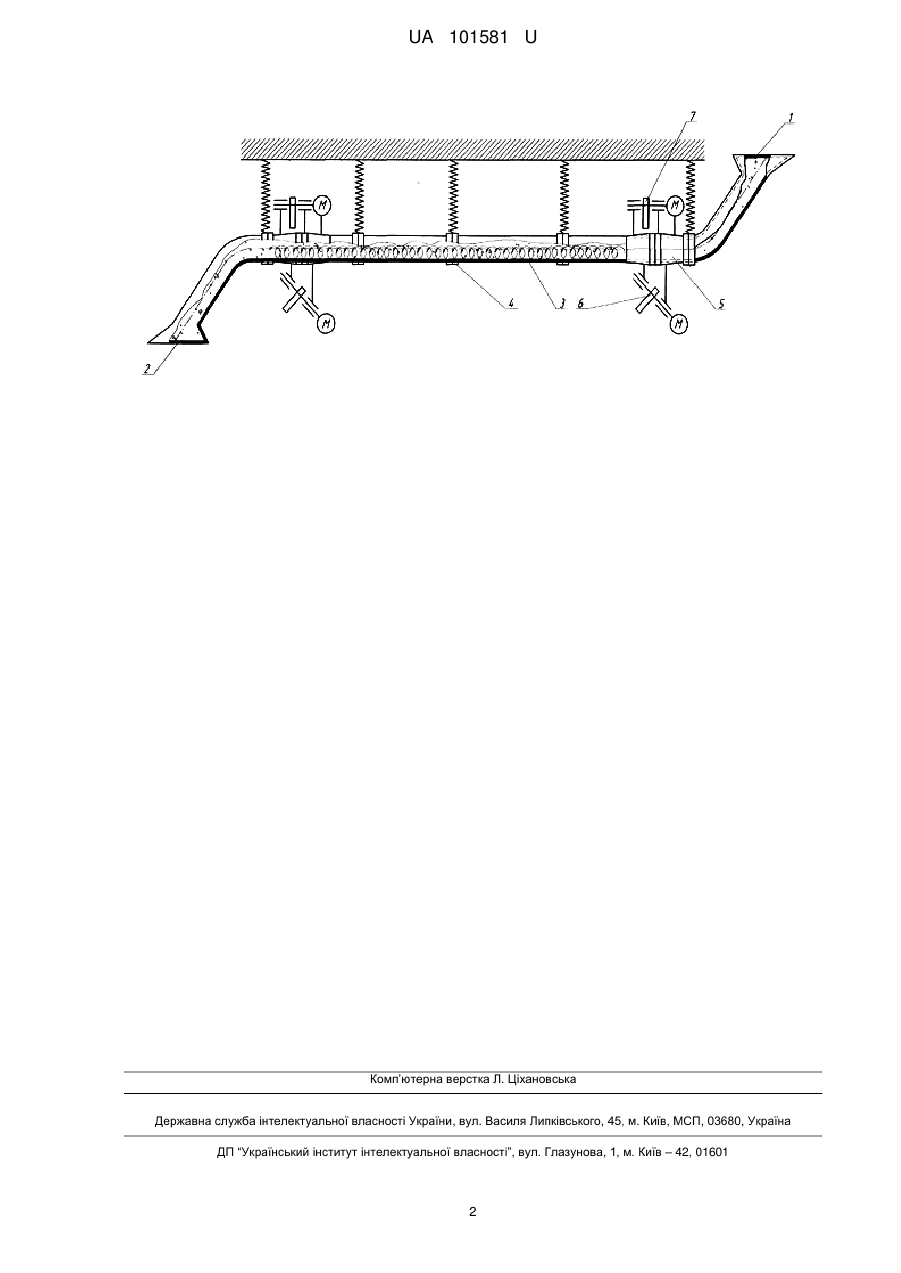

Реферат: Спосіб транспортування багатокомпонентних сумішей включає транспортування та змішування мас, яке здійснюють під дією направлених коливань робочого органу, створених електромеханічними віброзбуджувачами. Матеріал транспортується робочим органом, виконаним у вигляді гнучкого еластичного корпуса трубного типу, з'єднаного вібраційними блоками між собою. UA 101581 U (54) СПОСІБ ТРАНСПОРТУВАННЯ БАГАТОКОМПОНЕНТНИХ СУМІШЕЙ UA 101581 U UA 101581 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до способів транспортування матеріалу із одночасним змішуванням компонентів, і може бути використана для транспортування та перемішування сипкої сировини в харчовій, фармацевтичній, хімічній, будівельній, комбікормовій та інших галузях промисловості. Відомий спосіб вібраційного транспортування матеріалу [А.с. № 1155528, МПК В 65G27/64, 1985, Бюл. № 18], суть якого полягає у реалізації процесу виконавчим органом у вигляді транспортуючого лотка, днище якого через кронштейні кріплення з'єднане з платформою, на якій в свою чергу змонтовані віброзбуджувачі. Недоліком даного способу є розташування кронштейнів в центральній частині днища, що забезпечують лише локальні знакозмінні навантаження на транспортуючий лоток та при нерівномірному розміщенні вантажу, знижують міцнісні характеристики конструкції та продуктивність роботи означеного обладнання. Також відомий спосіб транспортування сипкої харчової сировини [патент України № 26133 МПК B65G27/00, 2007, Бюл. № 14], за яким транспортування здійснюють виконавчим органом у вигляді деки, яка здійснює поздовжні коливання у горизонтальній площині та складається із сходинок у формі прямокутних трикутників. До недоліків даного аналога відносять значну металоємність конструкції та низьку продуктивність зумовлену утворенням застійних ділянок в основі прямокутних трикутників. Найближчим аналогом до заявленого за технічною суттю є відомий спосіб транспортування сировини [А.с. № 119132, Клас 81 е/51, 1958], суть якого полягає у транспортуванні сипких мас виконавчим органом у вигляді закріпленої за допомогою підвісок металевої транспортуючої труби, на якій із кроком, величина якого визначається із умов забезпечення транспортування вантажу, почергово змонтовані віброзбуджувачі та синхронізатори із реактивними масами. До основних недоліків означеного способу можна віднести значну металоємкість конструкції зумовлену виконанням робочого органу у вигляді металевої труби та непродуктивні витрати потужності на приведення в рух реактивних мас. В основу корисної моделі поставлена задача поєднання технологічних процесів транспортування та перемішування сипкої сировини за умови зменшення споживаних енерговитрат на їх обробку, шляхом застосування обладнання із модернізованою конструкцією корпуса та застосуванням комплексного вібраційного впливу. Поставлена задача вирішується шляхом розробки способу транспортування багатокомпонентних сумішей, відповідно до якого забезпечується комплексна реалізація технологічних процесів транспортування та змішування сипких мас, за рахунок введення в систему гнучкого корпуса трубного типу та з'єднувальних модулів з незалежними віброприводами. На кресленні представлена принципова схема віброеластичного транспортера-змішувача, що й пояснює суть способу. Віброеластичний транспортер-змішувач містить завантажувальну 1 та розвантажувальну 2 горловини, гнучкий корпус трубного типу 3, який через підпружинені фіксатори 4 змонтований до горизонтальної поверхні та з'єднаний між собою вібраційними блоками 5, в нижній та верхній частині яких розташовуються електромеханічні віброзбуджувачі відповідно 6 та 7. Віброеластичний транспортер-змішувач працює наступним чином. Оброблювальний матеріал безперервно надходить через завантажувальну горловину 1 та під дією об'ємних коливань, гнучкого корпуса трубного 3, створених електромеханічними віброзбуджувачами відповідно 6 та 7 вібраційних блоків 5, переміщується в горизонтальній площині транспортера по спіралевидній траєкторії до вивантажувальної горловини 2. Таке поєднання конструктивних факторів дає можливість комплексної реалізації технологічних процесів транспортування та змішування сипких мас, за умови мінімізації енерговитрат на означену обробку. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб транспортування багатокомпонентних сумішей, що включає транспортування та змішування мас, яке здійснюють під дією направлених коливань робочого органу, створених електромеханічними віброзбуджувачами, який відрізняється тим, що матеріал транспортується робочим органом, виконаним у вигляді гнучкого еластичного корпуса трубного типу, з'єднаного вібраційними блоками між собою. 1 UA 101581 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
