Опорний шарнір

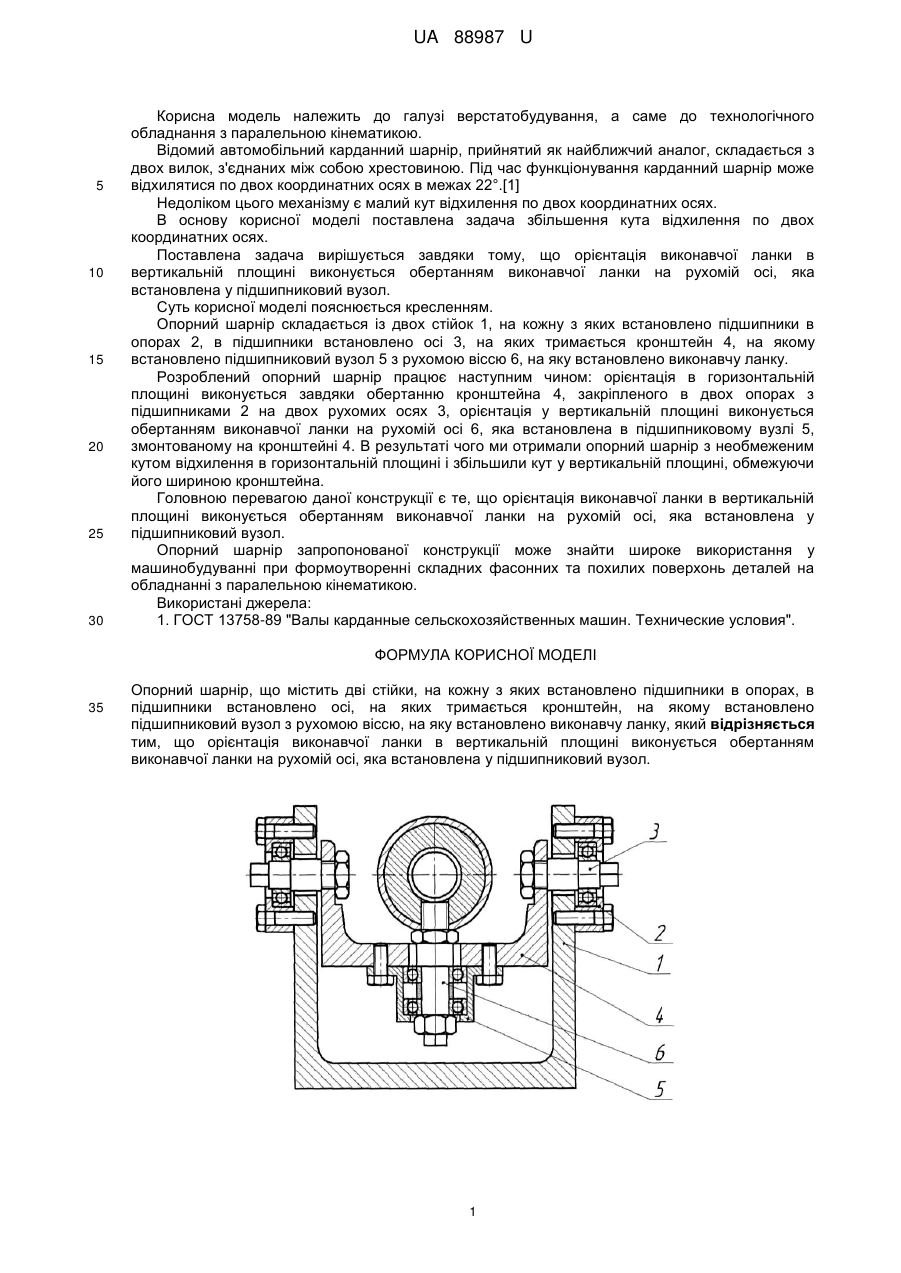

Реферат: UA 88987 U UA 88987 U 5 10 15 20 25 30 Корисна модель належить до галузі верстатобудування, а саме до технологічного обладнання з паралельною кінематикою. Відомий автомобільний карданний шарнір, прийнятий як найближчий аналог, складається з двох вилок, з'єднаних між собою хрестовиною. Під час функціонування карданний шарнір може відхилятися по двох координатних осях в межах 22°.[1] Недоліком цього механізму є малий кут відхилення по двох координатних осях. В основу корисної моделі поставлена задача збільшення кута відхилення по двох координатних осях. Поставлена задача вирішується завдяки тому, що орієнтація виконавчої ланки в вертикальній площині виконується обертанням виконавчої ланки на рухомій осі, яка встановлена у підшипниковий вузол. Суть корисної моделі пояснюється кресленням. Опорний шарнір складається із двох стійок 1, на кожну з яких встановлено підшипники в опорах 2, в підшипники встановлено осі 3, на яких тримається кронштейн 4, на якому встановлено підшипниковий вузол 5 з рухомою віссю 6, на яку встановлено виконавчу ланку. Розроблений опорний шарнір працює наступним чином: орієнтація в горизонтальній площині виконується завдяки обертанню кронштейна 4, закріпленого в двох опорах з підшипниками 2 на двох рухомих осях 3, орієнтація у вертикальній площині виконується обертанням виконавчої ланки на рухомій осі 6, яка встановлена в підшипниковому вузлі 5, змонтованому на кронштейні 4. В результаті чого ми отримали опорний шарнір з необмеженим кутом відхилення в горизонтальній площині і збільшили кут у вертикальній площині, обмежуючи його шириною кронштейна. Головною перевагою даної конструкції є те, що орієнтація виконавчої ланки в вертикальній площині виконується обертанням виконавчої ланки на рухомій осі, яка встановлена у підшипниковий вузол. Опорний шарнір запропонованої конструкції може знайти широке використання у машинобудуванні при формоутворенні складних фасонних та похилих поверхонь деталей на обладнанні з паралельною кінематикою. Використані джерела: 1. ГОСТ 13758-89 "Валы карданные сельскохозяйственных машин. Технические условия". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Опорний шарнір, що містить дві стійки, на кожну з яких встановлено підшипники в опорах, в підшипники встановлено осі, на яких тримається кронштейн, на якому встановлено підшипниковий вузол з рухомою віссю, на яку встановлено виконавчу ланку, який відрізняється тим, що орієнтація виконавчої ланки в вертикальній площині виконується обертанням виконавчої ланки на рухомій осі, яка встановлена у підшипниковий вузол. 1 UA 88987 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
