Пристрій для навивання гвинтових спіралей обертовою втулкою

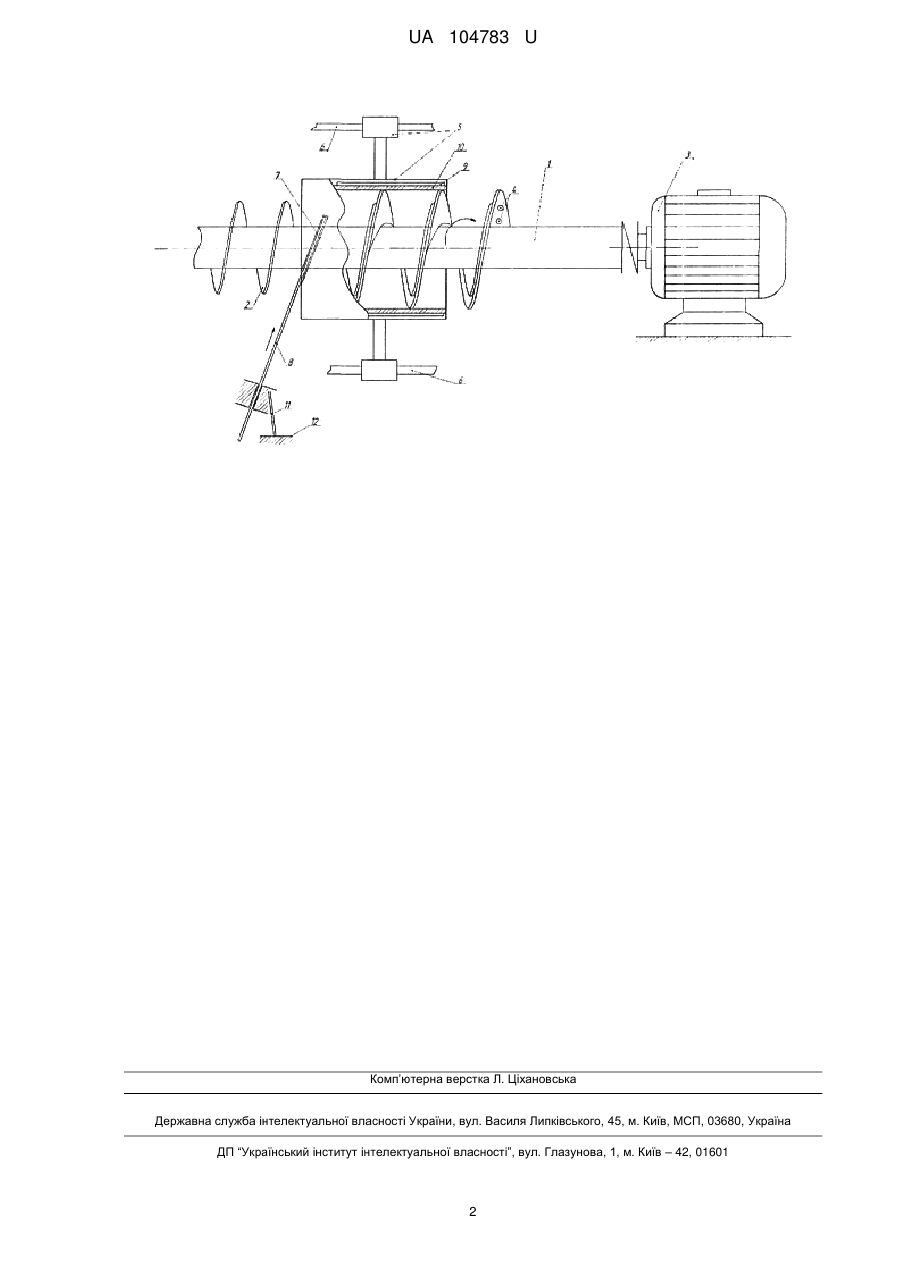

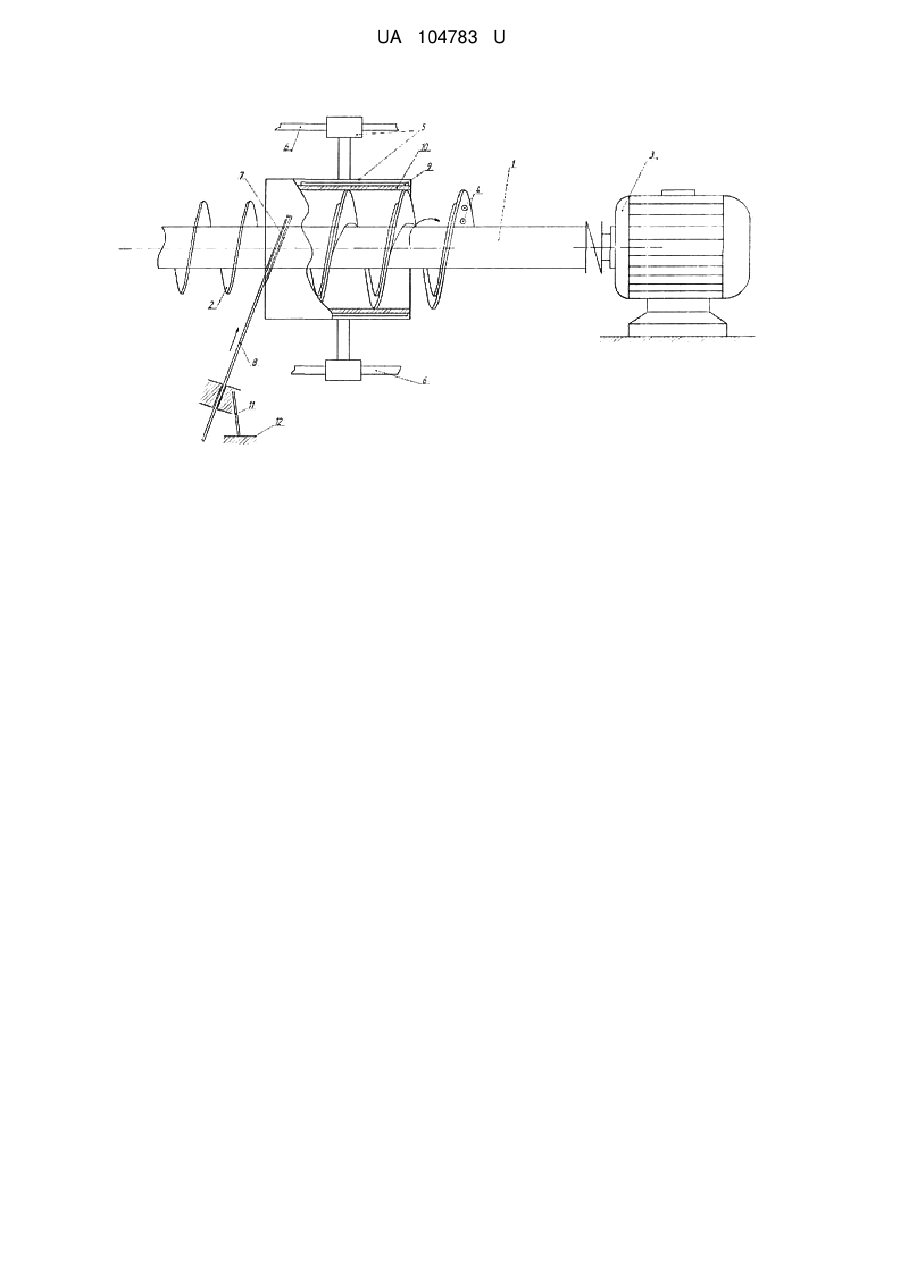

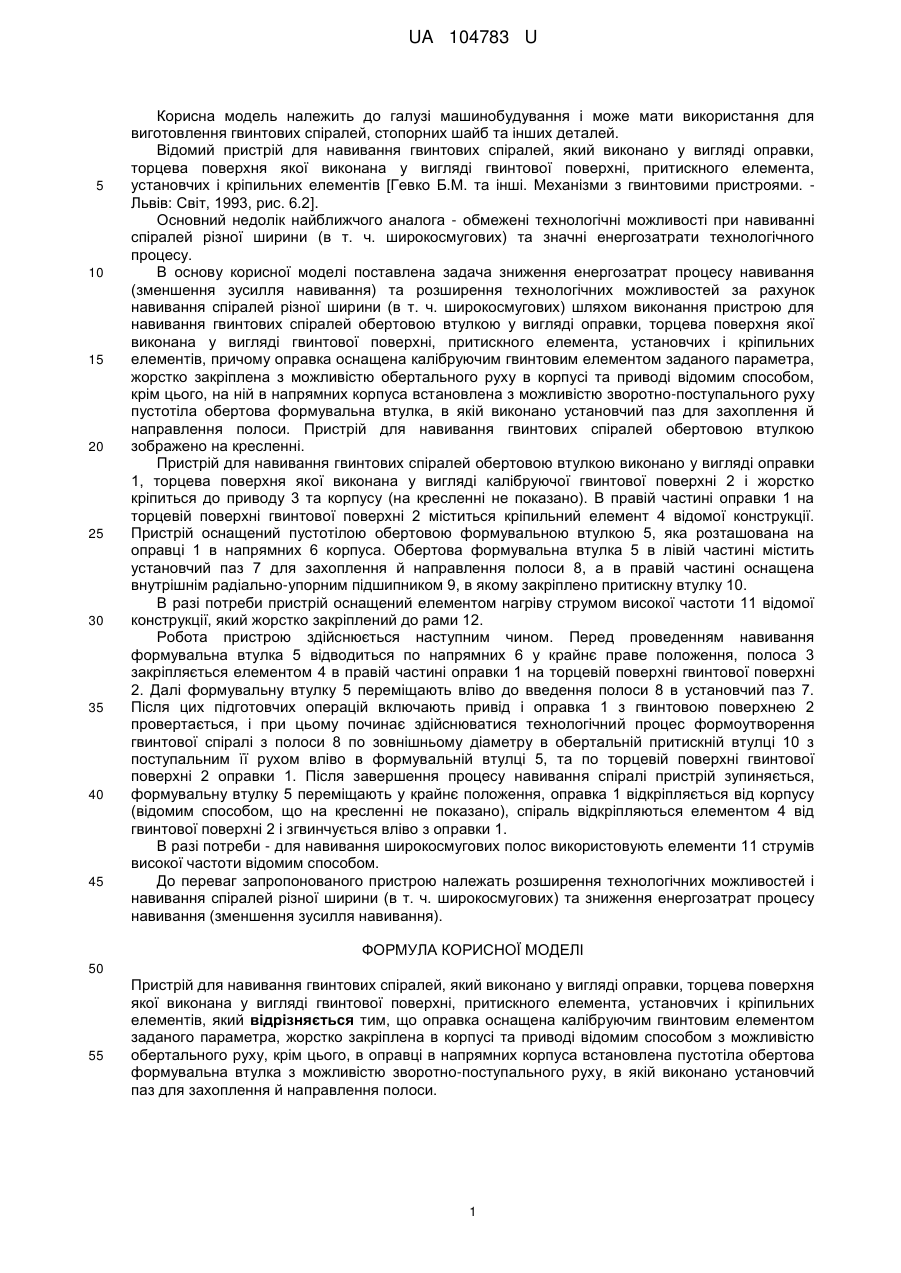

Реферат: Пристрій для навивання гвинтових спіралей виконано у вигляді оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні, притискного елемента, установчих і кріпильних елементів. Оправка оснащена калібруючим гвинтовим елементом заданого параметра, жорстко закріплена в корпусі та приводі відомим способом з можливістю обертального руху, крім цього, в оправці в напрямних корпуса встановлена пустотіла обертова формувальна втулка з можливістю зворотно-поступального руху, в якій виконано установчий паз для захоплення й направлення полоси. UA 104783 U (12) UA 104783 U UA 104783 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може мати використання для виготовлення гвинтових спіралей, стопорних шайб та інших деталей. Відомий пристрій для навивання гвинтових спіралей, який виконано у вигляді оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні, притискного елемента, установчих і кріпильних елементів [Гевко Б.М. та інші. Механізми з гвинтовими пристроями. Львів: Світ, 1993, рис. 6.2]. Основний недолік найближчого аналога - обмежені технологічні можливості при навиванні спіралей різної ширини (в т. ч. широкосмугових) та значні енергозатрати технологічного процесу. В основу корисної моделі поставлена задача зниження енергозатрат процесу навивання (зменшення зусилля навивання) та розширення технологічних можливостей за рахунок навивання спіралей різної ширини (в т. ч. широкосмугових) шляхом виконання пристрою для навивання гвинтових спіралей обертовою втулкою у вигляді оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні, притискного елемента, установчих і кріпильних елементів, причому оправка оснащена калібруючим гвинтовим елементом заданого параметра, жорстко закріплена з можливістю обертального руху в корпусі та приводі відомим способом, крім цього, на ній в напрямних корпуса встановлена з можливістю зворотно-поступального руху пустотіла обертова формувальна втулка, в якій виконано установчий паз для захоплення й направлення полоси. Пристрій для навивання гвинтових спіралей обертовою втулкою зображено на кресленні. Пристрій для навивання гвинтових спіралей обертовою втулкою виконано у вигляді оправки 1, торцева поверхня якої виконана у вигляді калібруючої гвинтової поверхні 2 і жорстко кріпиться до приводу 3 та корпусу (на кресленні не показано). В правій частині оправки 1 на торцевій поверхні гвинтової поверхні 2 міститься кріпильний елемент 4 відомої конструкції. Пристрій оснащений пустотілою обертовою формувальною втулкою 5, яка розташована на оправці 1 в напрямних 6 корпуса. Обертова формувальна втулка 5 в лівій частині містить установчий паз 7 для захоплення й направлення полоси 8, а в правій частині оснащена внутрішнім радіально-упорним підшипником 9, в якому закріплено притискну втулку 10. В разі потреби пристрій оснащений елементом нагріву струмом високої частоти 11 відомої конструкції, який жорстко закріплений до рами 12. Робота пристрою здійснюється наступним чином. Перед проведенням навивання формувальна втулка 5 відводиться по напрямних 6 у крайнє праве положення, полоса 3 закріпляється елементом 4 в правій частині оправки 1 на торцевій поверхні гвинтової поверхні 2. Далі формувальну втулку 5 переміщають вліво до введення полоси 8 в установчий паз 7. Після цих підготовчих операцій включають привід і оправка 1 з гвинтовою поверхнею 2 провертається, і при цьому починає здійснюватися технологічний процес формоутворення гвинтової спіралі з полоси 8 по зовнішньому діаметру в обертальній притискній втулці 10 з поступальним її рухом вліво в формувальній втулці 5, та по торцевій поверхні гвинтової поверхні 2 оправки 1. Після завершення процесу навивання спіралі пристрій зупиняється, формувальну втулку 5 переміщають у крайнє положення, оправка 1 відкріпляється від корпусу (відомим способом, що на кресленні не показано), спіраль відкріпляються елементом 4 від гвинтової поверхні 2 і згвинчується вліво з оправки 1. В разі потреби - для навивання широкосмугових полос використовують елементи 11 струмів високої частоти відомим способом. До переваг запропонованого пристрою належать розширення технологічних можливостей і навивання спіралей різної ширини (в т. ч. широкосмугових) та зниження енергозатрат процесу навивання (зменшення зусилля навивання). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для навивання гвинтових спіралей, який виконано у вигляді оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні, притискного елемента, установчих і кріпильних елементів, який відрізняється тим, що оправка оснащена калібруючим гвинтовим елементом заданого параметра, жорстко закріплена в корпусі та приводі відомим способом з можливістю обертального руху, крім цього, в оправці в напрямних корпуса встановлена пустотіла обертова формувальна втулка з можливістю зворотно-поступального руху, в якій виконано установчий паз для захоплення й направлення полоси. 1 UA 104783 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
