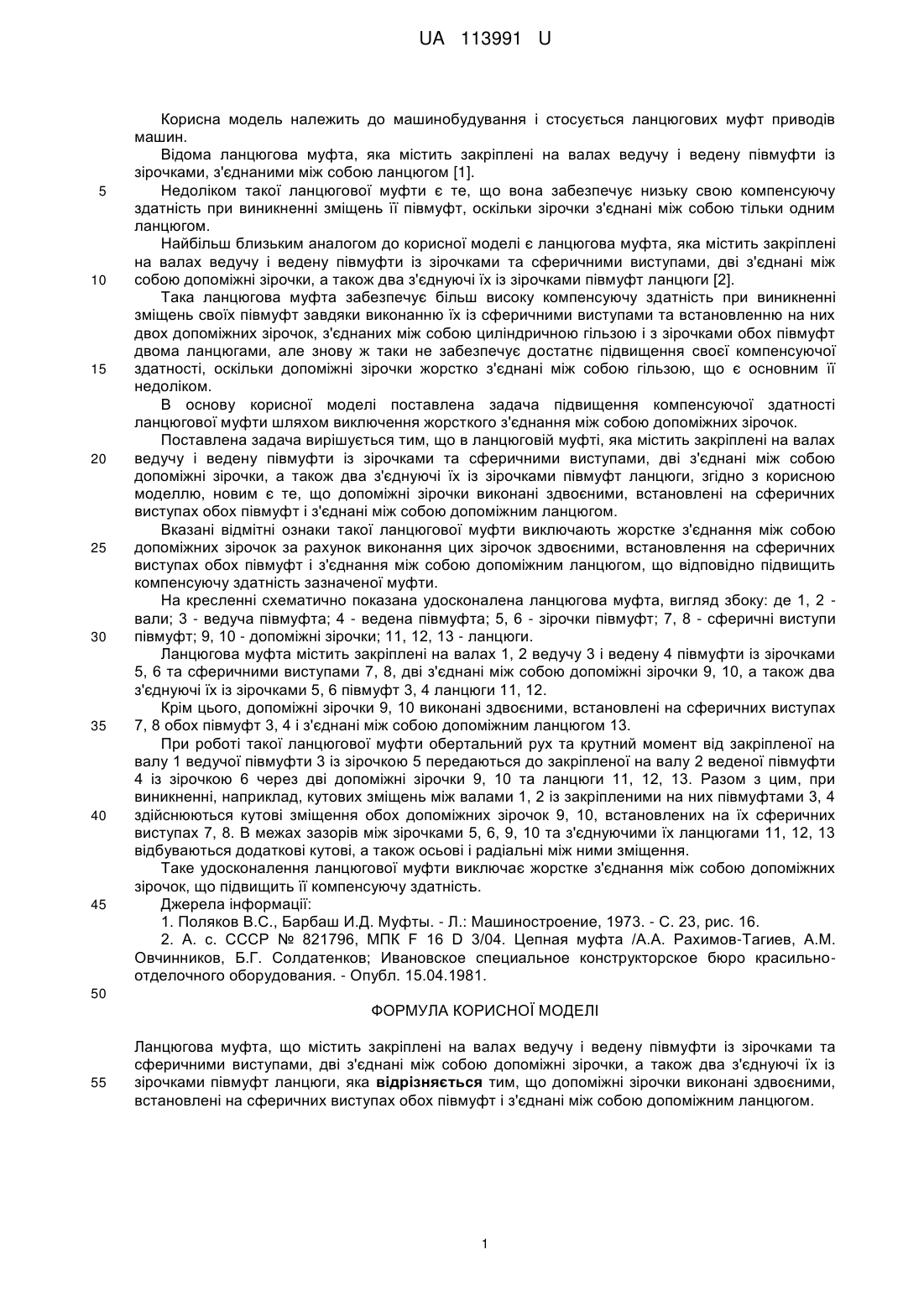

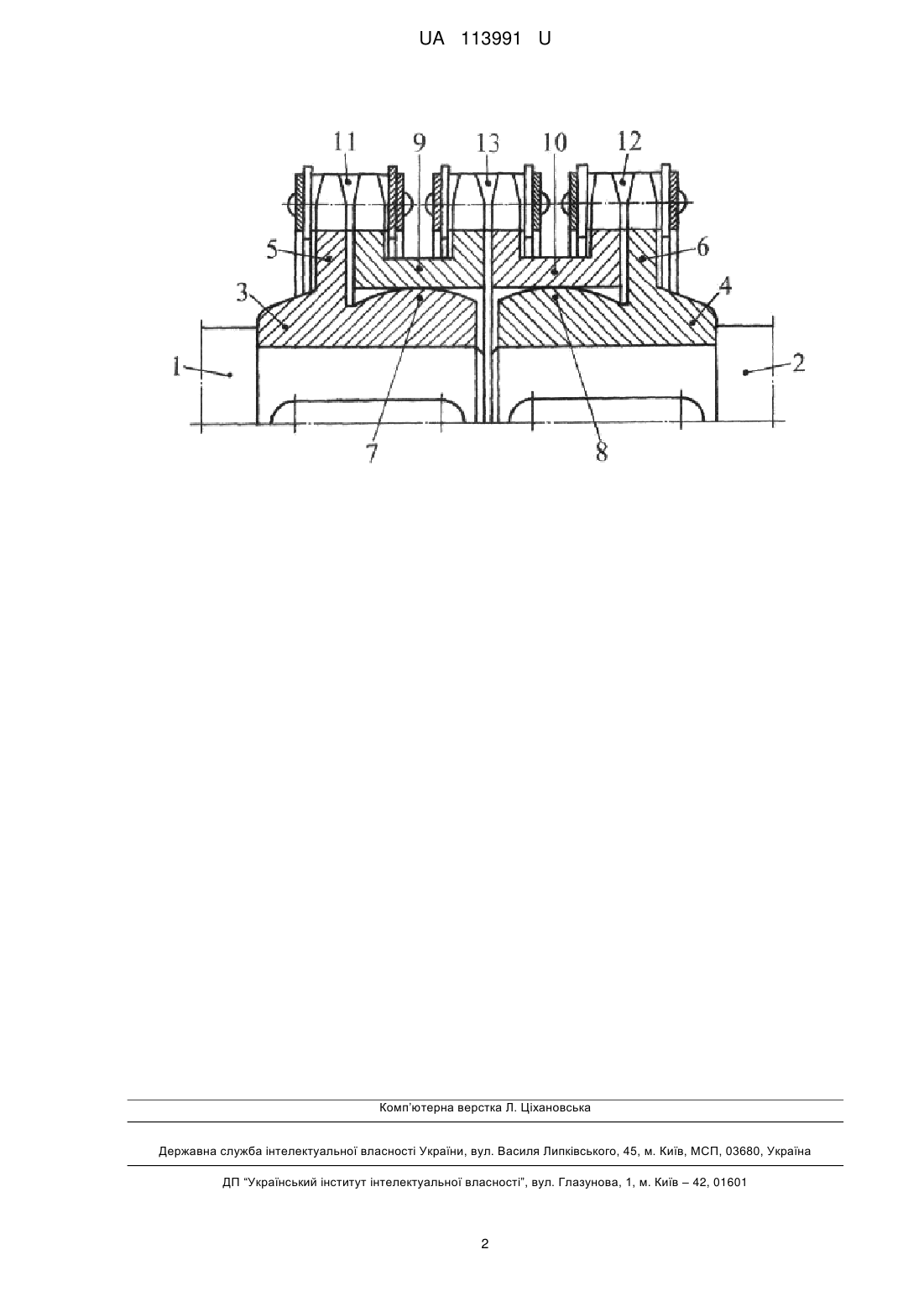

Реферат: UA 113991 U UA 113991 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і стосується ланцюгових муфт приводів машин. Відома ланцюгова муфта, яка містить закріплені на валах ведучу і ведену півмуфти із зірочками, з'єднаними між собою ланцюгом [1]. Недоліком такої ланцюгової муфти є те, що вона забезпечує низьку свою компенсуючу здатність при виникненні зміщень її півмуфт, оскільки зірочки з'єднані між собою тільки одним ланцюгом. Найбільш близьким аналогом до корисної моделі є ланцюгова муфта, яка містить закріплені на валах ведучу і ведену півмуфти із зірочками та сферичними виступами, дві з'єднані між собою допоміжні зірочки, а також два з'єднуючі їх із зірочками півмуфт ланцюги [2]. Така ланцюгова муфта забезпечує більш високу компенсуючу здатність при виникненні зміщень своїх півмуфт завдяки виконанню їх із сферичними виступами та встановленню на них двох допоміжних зірочок, з'єднаних між собою циліндричною гільзою і з зірочками обох півмуфт двома ланцюгами, але знову ж таки не забезпечує достатнє підвищення своєї компенсуючої здатності, оскільки допоміжні зірочки жорстко з'єднані між собою гільзою, що є основним її недоліком. В основу корисної моделі поставлена задача підвищення компенсуючої здатності ланцюгової муфти шляхом виключення жорсткого з'єднання між собою допоміжних зірочок. Поставлена задача вирішується тим, що в ланцюговій муфті, яка містить закріплені на валах ведучу і ведену півмуфти із зірочками та сферичними виступами, дві з'єднані між собою допоміжні зірочки, а також два з'єднуючі їх із зірочками півмуфт ланцюги, згідно з корисною моделлю, новим є те, що допоміжні зірочки виконані здвоєними, встановлені на сферичних виступах обох півмуфт і з'єднані між собою допоміжним ланцюгом. Вказані відмітні ознаки такої ланцюгової муфти виключають жорстке з'єднання між собою допоміжних зірочок за рахунок виконання цих зірочок здвоєними, встановлення на сферичних виступах обох півмуфт і з'єднання між собою допоміжним ланцюгом, що відповідно підвищить компенсуючу здатність зазначеної муфти. На кресленні схематично показана удосконалена ланцюгова муфта, вигляд збоку: де 1, 2 вали; 3 - ведуча півмуфта; 4 - ведена півмуфта; 5, 6 - зірочки півмуфт; 7, 8 - сферичні виступи півмуфт; 9, 10 - допоміжні зірочки; 11, 12, 13 - ланцюги. Ланцюгова муфта містить закріплені на валах 1, 2 ведучу 3 і ведену 4 півмуфти із зірочками 5, 6 та сферичними виступами 7, 8, дві з'єднані між собою допоміжні зірочки 9, 10, а також два з'єднуючі їх із зірочками 5, 6 півмуфт 3, 4 ланцюги 11, 12. Крім цього, допоміжні зірочки 9, 10 виконані здвоєними, встановлені на сферичних виступах 7, 8 обох півмуфт 3, 4 і з'єднані між собою допоміжним ланцюгом 13. При роботі такої ланцюгової муфти обертальний рух та крутний момент від закріпленої на валу 1 ведучої півмуфти 3 із зірочкою 5 передаються до закріпленої на валу 2 веденої півмуфти 4 із зірочкою 6 через дві допоміжні зірочки 9, 10 та ланцюги 11, 12, 13. Разом з цим, при виникненні, наприклад, кутових зміщень між валами 1, 2 із закріпленими на них півмуфтами 3, 4 здійснюються кутові зміщення обох допоміжних зірочок 9, 10, встановлених на їх сферичних виступах 7, 8. В межах зазорів між зірочками 5, 6, 9, 10 та з'єднуючими їх ланцюгами 11, 12, 13 відбуваються додаткові кутові, а також осьові і радіальні між ними зміщення. Таке удосконалення ланцюгової муфти виключає жорстке з'єднання між собою допоміжних зірочок, що підвищить її компенсуючу здатність. Джерела інформації: 1. Поляков B.C., Барбаш И.Д. Муфты. - Л.: Машиностроение, 1973. - С. 23, рис. 16. 2. А. с. СССР № 821796, МПК F 16 D 3/04. Цепная муфта /А.А. Рахимов-Тагиев, А.М. Овчинников, Б.Г. Солдатенков; Ивановское специальное конструкторское бюро красильноотделочного оборудования. - Опубл. 15.04.1981. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ланцюгова муфта, що містить закріплені на валах ведучу і ведену півмуфти із зірочками та сферичними виступами, дві з'єднані між собою допоміжні зірочки, а також два з'єднуючі їх із зірочками півмуфт ланцюги, яка відрізняється тим, що допоміжні зірочки виконані здвоєними, встановлені на сферичних виступах обох півмуфт і з'єднані між собою допоміжним ланцюгом. 1 UA 113991 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
