Універсальний тримач різьбонарізного інструмента

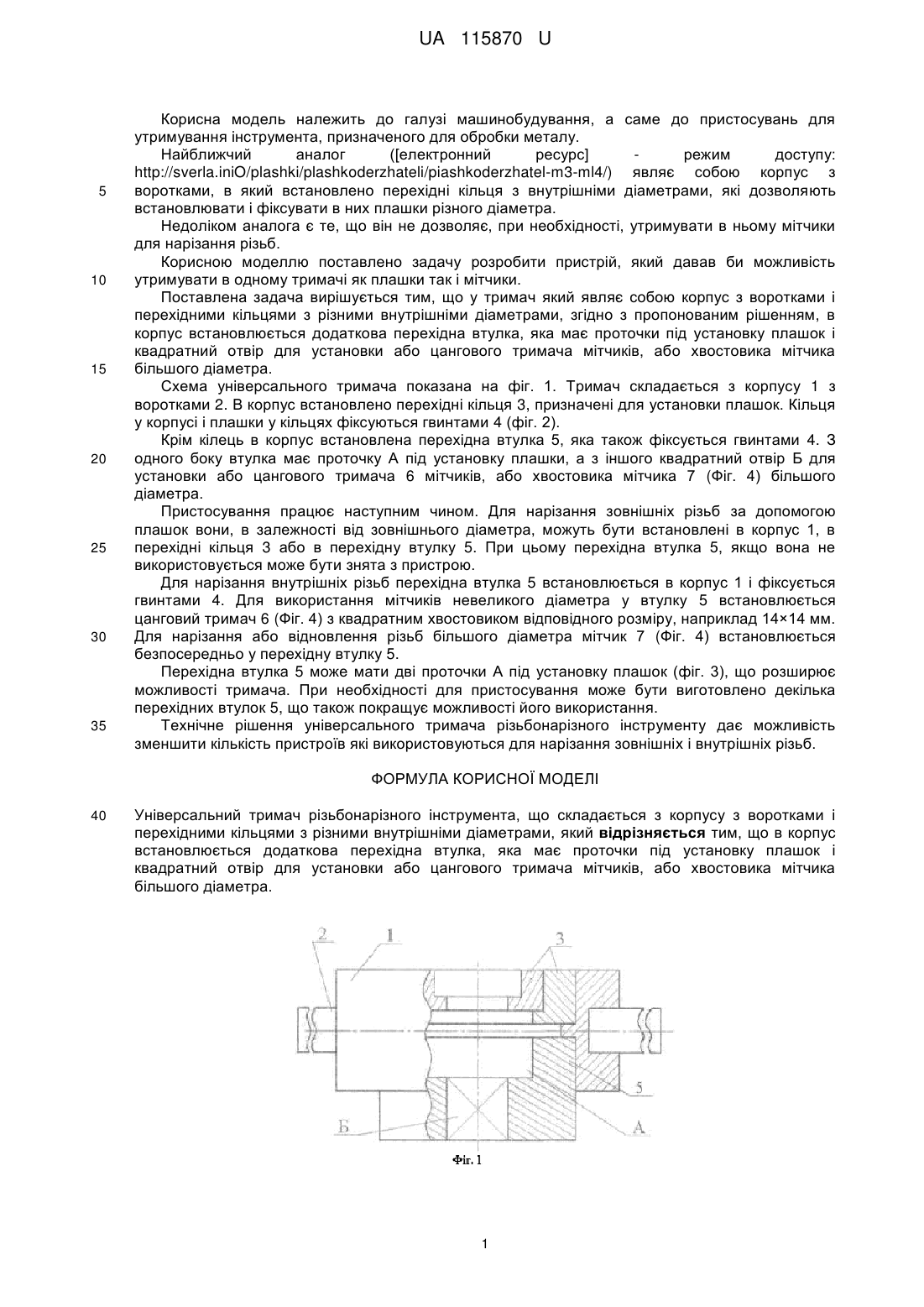

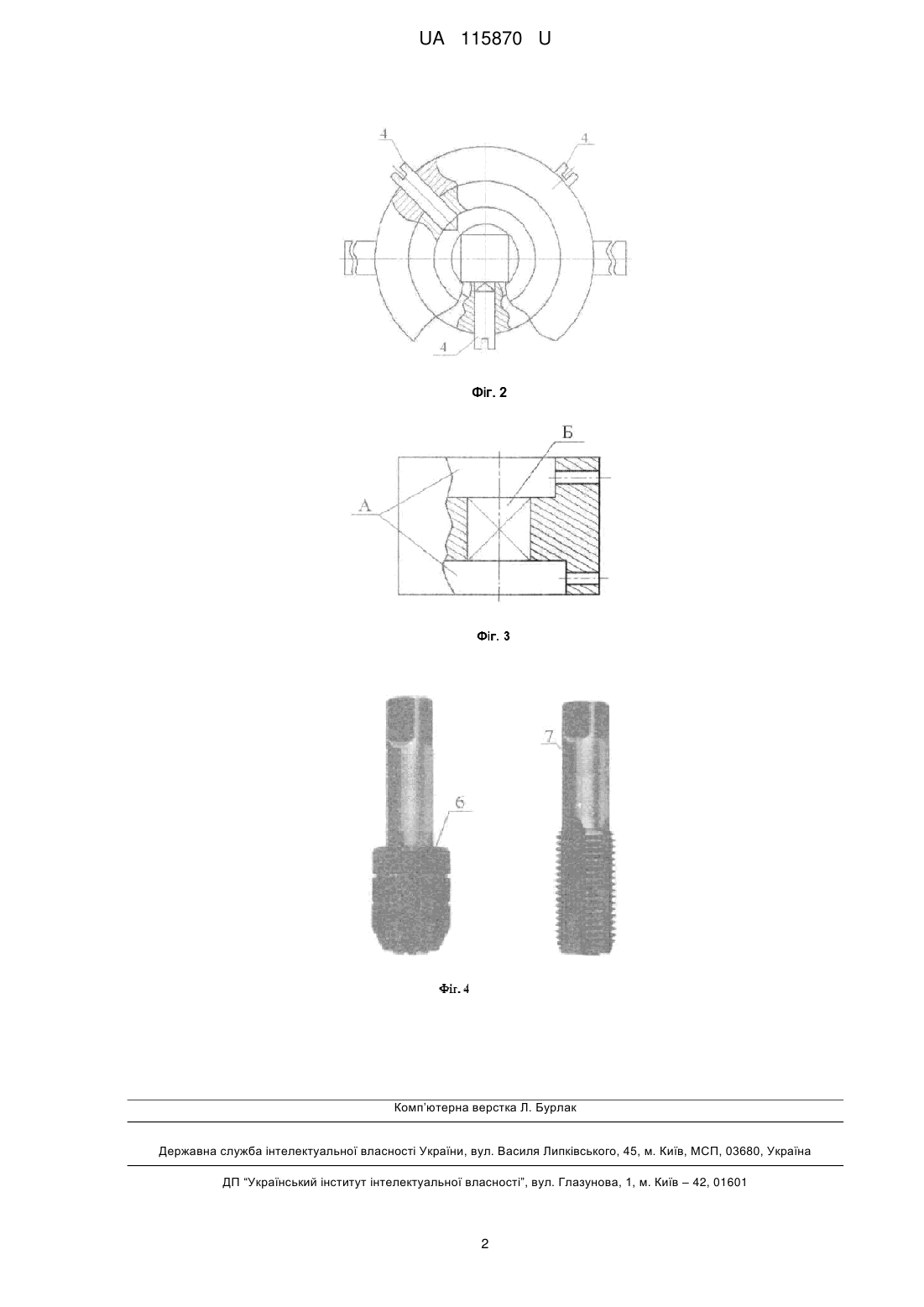

Реферат: Універсальний тримач різьбонарізного інструмента складається з корпусу з воротками і перехідними кільцями з різними внутрішніми діаметрами. В корпус встановлюється додаткова перехідна втулка, яка має проточки під установку плашок і квадратний отвір для установки або цангового тримача мітчиків, або хвостовика мітчика більшого діаметра. UA 115870 U (54) УНІВЕРСАЛЬНИЙ ТРИМАЧ РІЗЬБОНАРІЗНОГО ІНСТРУМЕНТА UA 115870 U UA 115870 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування, а саме до пристосувань для утримування інструмента, призначеного для обробки металу. Найближчий аналог ([електронний ресурс] режим доступу: http://sverla.iniO/plashki/plashkoderzhateli/piashkoderzhatel-m3-ml4/) являє собою корпус з воротками, в який встановлено перехідні кільця з внутрішніми діаметрами, які дозволяють встановлювати і фіксувати в них плашки різного діаметра. Недоліком аналога є те, що він не дозволяє, при необхідності, утримувати в ньому мітчики для нарізання різьб. Корисною моделлю поставлено задачу розробити пристрій, який давав би можливість утримувати в одному тримачі як плашки так і мітчики. Поставлена задача вирішується тим, що у тримач який являє собою корпус з воротками і перехідними кільцями з різними внутрішніми діаметрами, згідно з пропонованим рішенням, в корпус встановлюється додаткова перехідна втулка, яка має проточки під установку плашок і квадратний отвір для установки або цангового тримача мітчиків, або хвостовика мітчика більшого діаметра. Схема універсального тримача показана на фіг. 1. Тримач складається з корпусу 1 з воротками 2. В корпус встановлено перехідні кільця 3, призначені для установки плашок. Кільця у корпусі і плашки у кільцях фіксуються гвинтами 4 (фіг. 2). Крім кілець в корпус встановлена перехідна втулка 5, яка також фіксується гвинтами 4. З одного боку втулка має проточку А під установку плашки, а з іншого квадратний отвір Б для установки або цангового тримача 6 мітчиків, або хвостовика мітчика 7 (Фіг. 4) більшого діаметра. Пристосування працює наступним чином. Для нарізання зовнішніх різьб за допомогою плашок вони, в залежності від зовнішнього діаметра, можуть бути встановлені в корпус 1, в перехідні кільця 3 або в перехідну втулку 5. При цьому перехідна втулка 5, якщо вона не використовується може бути знята з пристрою. Для нарізання внутрішніх різьб перехідна втулка 5 встановлюється в корпус 1 і фіксується гвинтами 4. Для використання мітчиків невеликого діаметра у втулку 5 встановлюється цанговий тримач 6 (Фіг. 4) з квадратним хвостовиком відповідного розміру, наприклад 14×14 мм. Для нарізання або відновлення різьб більшого діаметра мітчик 7 (Фіг. 4) встановлюється безпосередньо у перехідну втулку 5. Перехідна втулка 5 може мати дві проточки А під установку плашок (фіг. 3), що розширює можливості тримача. При необхідності для пристосування може бути виготовлено декілька перехідних втулок 5, що також покращує можливості його використання. Технічне рішення універсального тримача різьбонарізного інструменту дає можливість зменшити кількість пристроїв які використовуються для нарізання зовнішніх і внутрішніх різьб. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Універсальний тримач різьбонарізного інструмента, що складається з корпусу з воротками і перехідними кільцями з різними внутрішніми діаметрами, який відрізняється тим, що в корпус встановлюється додаткова перехідна втулка, яка має проточки під установку плашок і квадратний отвір для установки або цангового тримача мітчиків, або хвостовика мітчика більшого діаметра. 1 UA 115870 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
