Вібронасос заглибний

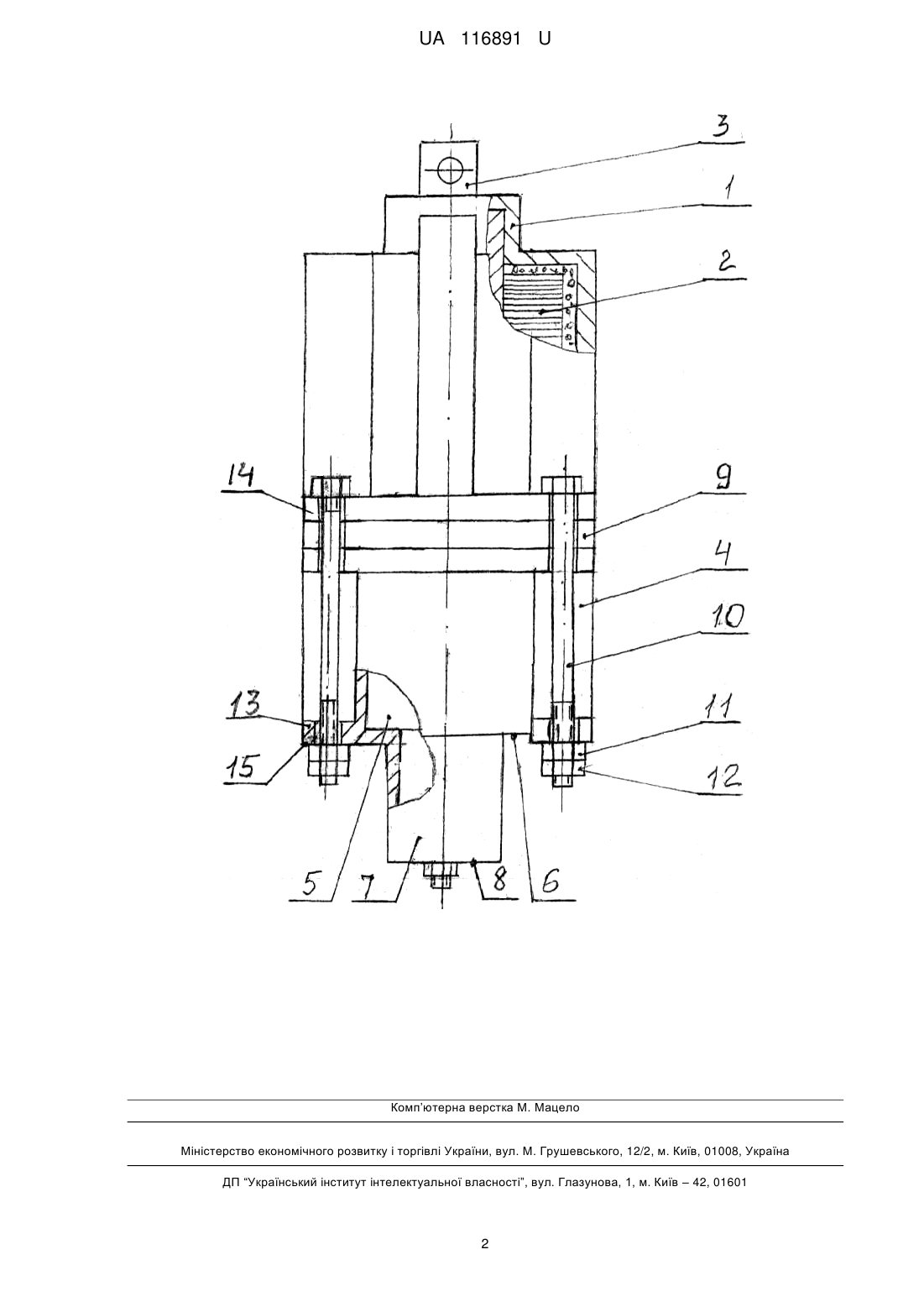

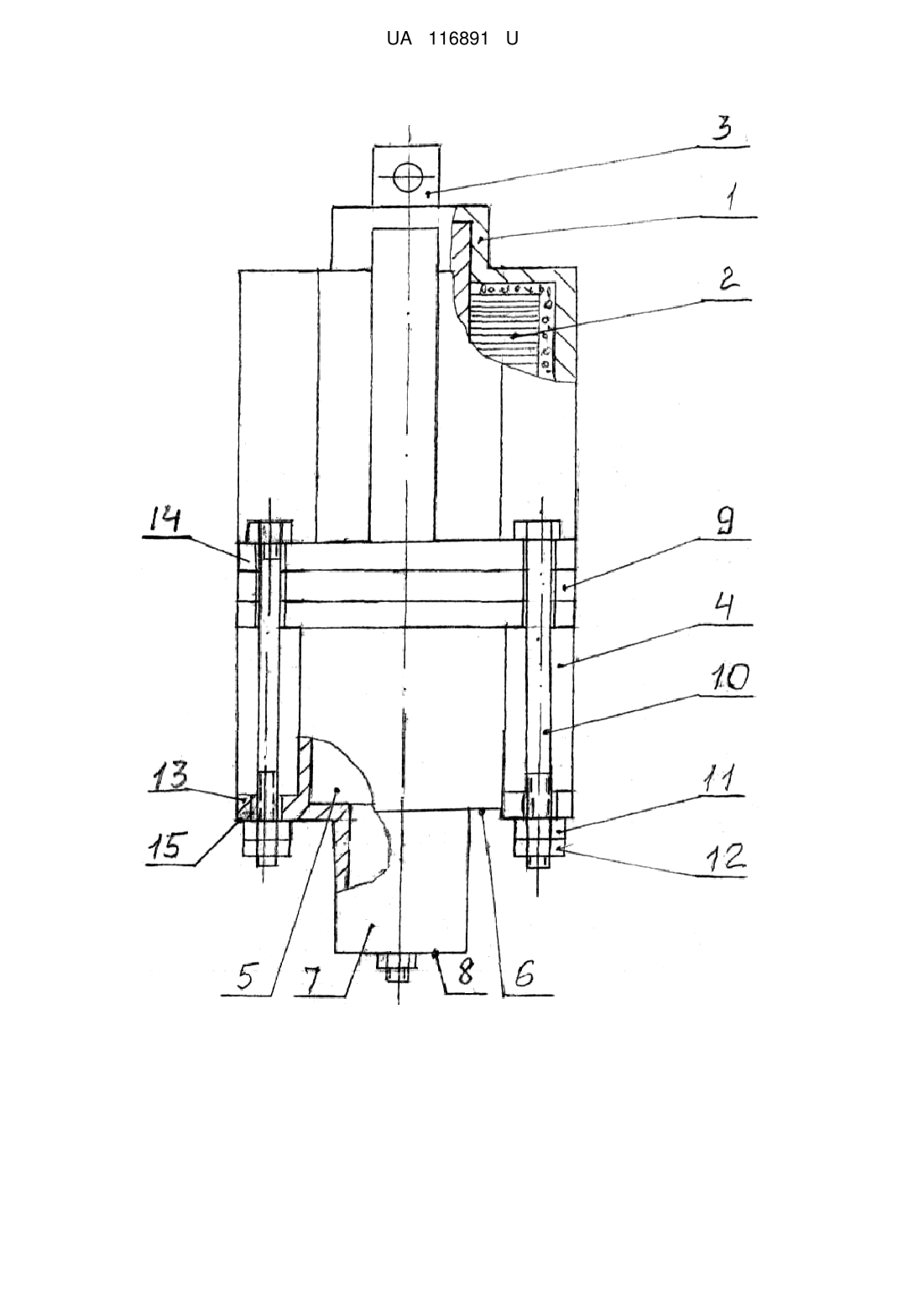

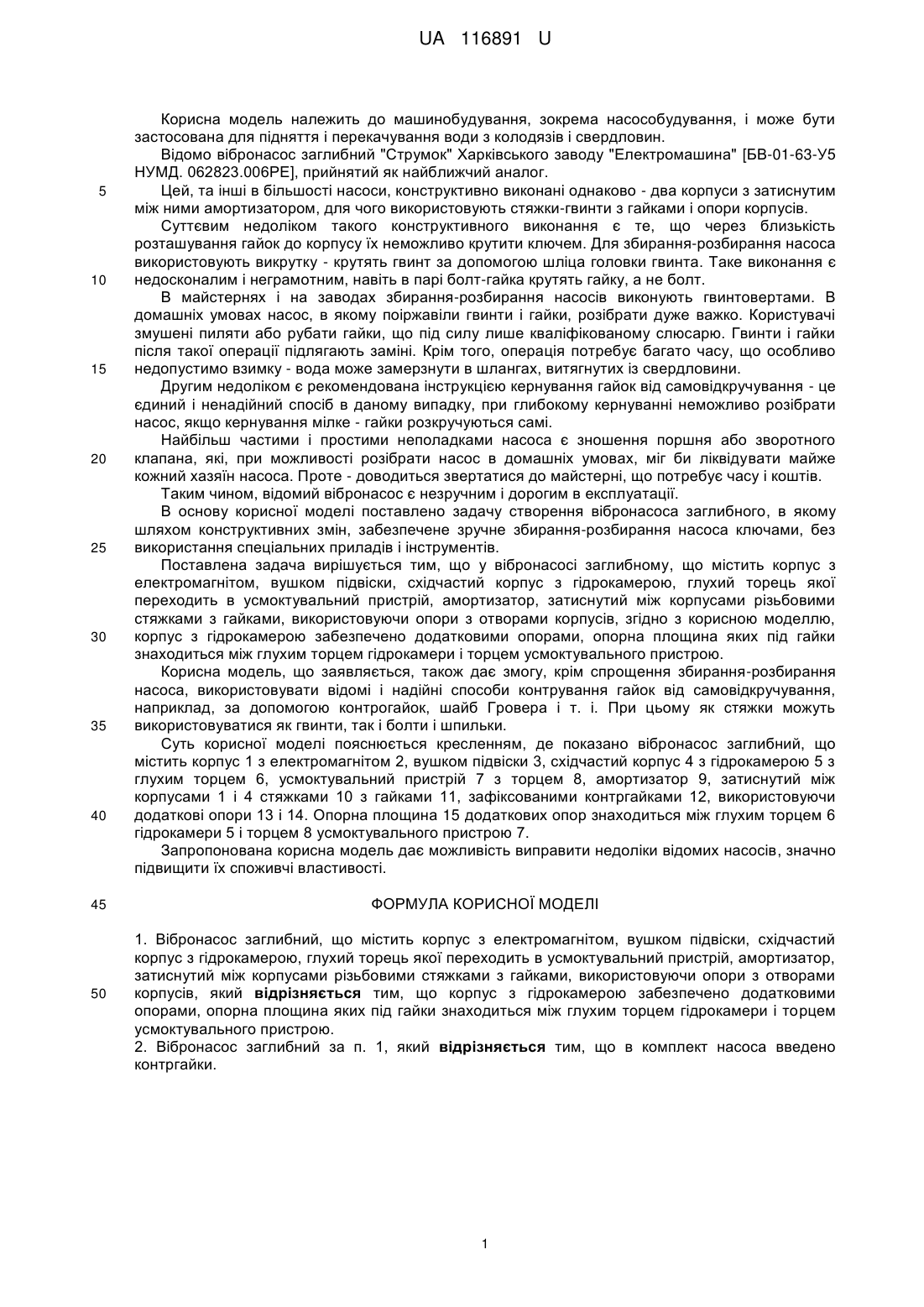

Реферат: UA 116891 U UA 116891 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема насособудування, і може бути застосована для підняття і перекачування води з колодязів і свердловин. Відомо вібронасос заглибний "Струмок" Харківського заводу "Електромашина" [БВ-01-63-У5 НУМД. 062823.006РЕ], прийнятий як найближчий аналог. Цей, та інші в більшості насоси, конструктивно виконані однаково - два корпуси з затиснутим між ними амортизатором, для чого використовують стяжки-гвинти з гайками і опори корпусів. Суттєвим недоліком такого конструктивного виконання є те, що через близькість розташування гайок до корпусу їх неможливо крутити ключем. Для збирання-розбирання насоса використовують викрутку - крутять гвинт за допомогою шліца головки гвинта. Таке виконання є недосконалим і неграмотним, навіть в парі болт-гайка крутять гайку, а не болт. В майстернях і на заводах збирання-розбирання насосів виконують гвинтовертами. В домашніх умовах насос, в якому поіржавіли гвинти і гайки, розібрати дуже важко. Користувачі змушені пиляти або рубати гайки, що під силу лише кваліфікованому слюсарю. Гвинти і гайки після такої операції підлягають заміні. Крім того, операція потребує багато часу, що особливо недопустимо взимку - вода може замерзнути в шлангах, витягнутих із свердловини. Другим недоліком є рекомендована інструкцією кернування гайок від самовідкручування - це єдиний і ненадійний спосіб в даному випадку, при глибокому кернуванні неможливо розібрати насос, якщо кернування мілке - гайки розкручуються самі. Найбільш частими і простими неполадками насоса є зношення поршня або зворотного клапана, які, при можливості розібрати насос в домашніх умовах, міг би ліквідувати майже кожний хазяїн насоса. Проте - доводиться звертатися до майстерні, що потребує часу і коштів. Таким чином, відомий вібронасос є незручним і дорогим в експлуатації. В основу корисної моделі поставлено задачу створення вібронасоса заглибного, в якому шляхом конструктивних змін, забезпечене зручне збирання-розбирання насоса ключами, без використання спеціальних приладів і інструментів. Поставлена задача вирішується тим, що у вібронасосі заглибному, що містить корпус з електромагнітом, вушком підвіски, східчастий корпус з гідрокамерою, глухий торець якої переходить в усмоктувальний пристрій, амортизатор, затиснутий між корпусами різьбовими стяжками з гайками, використовуючи опори з отворами корпусів, згідно з корисною моделлю, корпус з гідрокамерою забезпечено додатковими опорами, опорна площина яких під гайки знаходиться між глухим торцем гідрокамери і торцем усмоктувального пристрою. Корисна модель, що заявляється, також дає змогу, крім спрощення збирання-розбирання насоса, використовувати відомі і надійні способи контрування гайок від самовідкручування, наприклад, за допомогою контрогайок, шайб Гровера і т. і. При цьому як стяжки можуть використовуватися як гвинти, так і болти і шпильки. Суть корисної моделі пояснюється кресленням, де показано вібронасос заглибний, що містить корпус 1 з електромагнітом 2, вушком підвіски 3, східчастий корпус 4 з гідрокамерою 5 з глухим торцем 6, усмоктувальний пристрій 7 з торцем 8, амортизатор 9, затиснутий між корпусами 1 і 4 стяжками 10 з гайками 11, зафіксованими контргайками 12, використовуючи додаткові опори 13 і 14. Опорна площина 15 додаткових опор знаходиться між глухим торцем 6 гідрокамери 5 і торцем 8 усмоктувального пристрою 7. Запропонована корисна модель дає можливість виправити недоліки відомих насосів, значно підвищити їх споживчі властивості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вібронасос заглибний, що містить корпус з електромагнітом, вушком підвіски, східчастий корпус з гідрокамерою, глухий торець якої переходить в усмоктувальний пристрій, амортизатор, затиснутий між корпусами різьбовими стяжками з гайками, використовуючи опори з отворами корпусів, який відрізняється тим, що корпус з гідрокамерою забезпечено додатковими опорами, опорна площина яких під гайки знаходиться між глухим торцем гідрокамери і торцем усмоктувального пристрою. 2. Вібронасос заглибний за п. 1, який відрізняється тим, що в комплект насоса введено контргайки. 1 UA 116891 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
