Розточувальна оправка

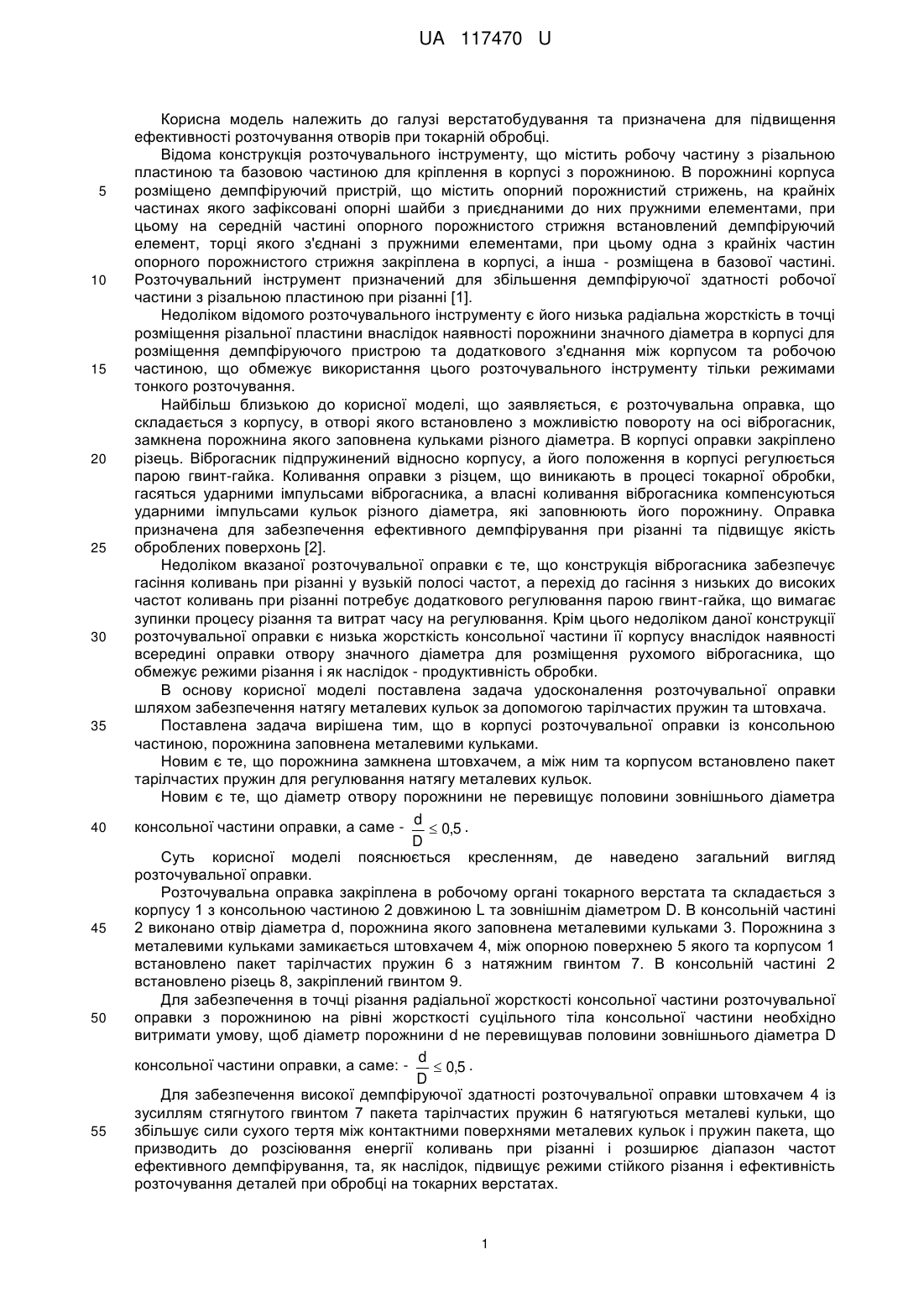

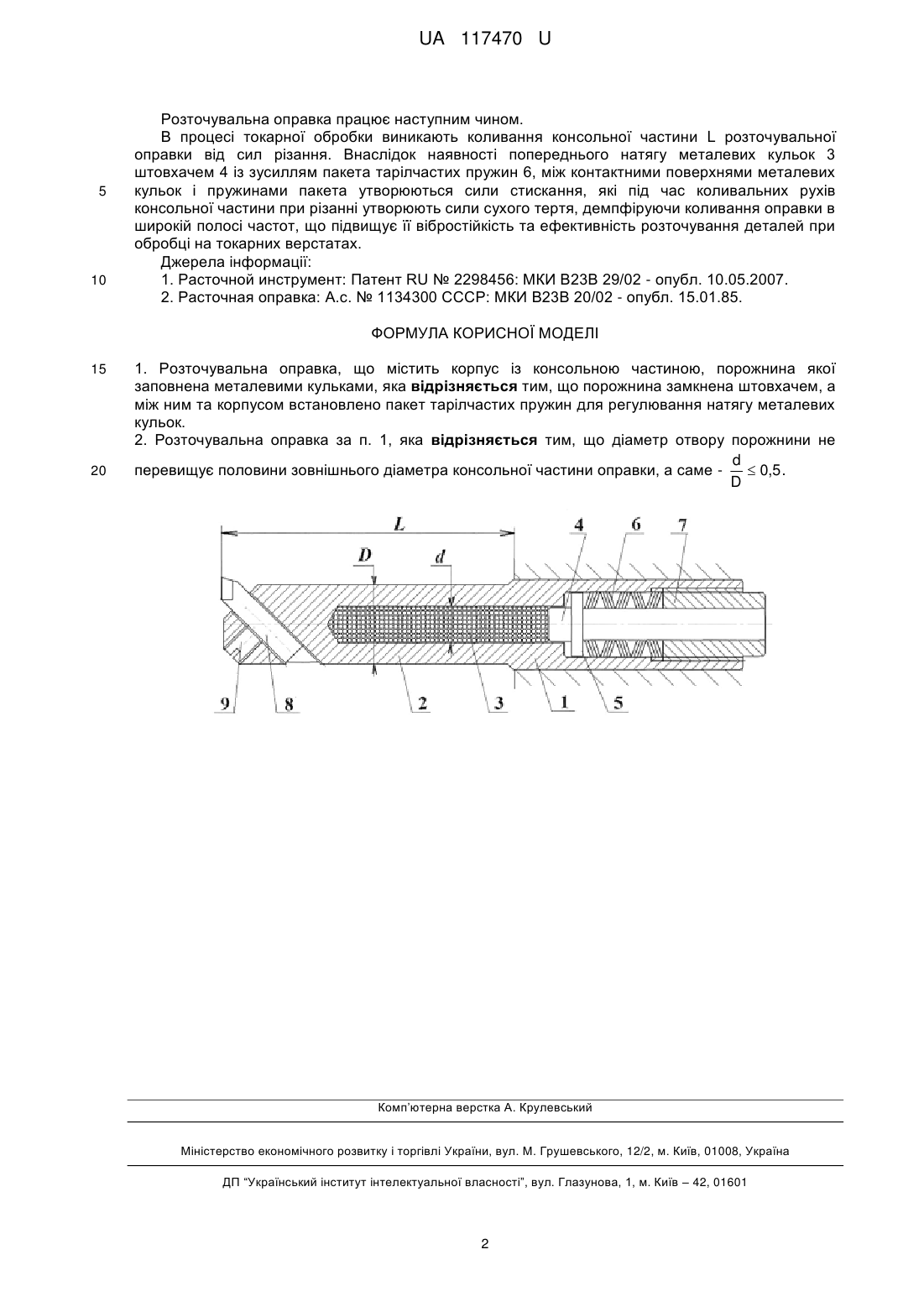

Реферат: Розточувальна оправка містить корпус із консольною частиною, порожнина якої заповнена металевими кульками. Порожнина замкнена штовхачем, а між ним та корпусом встановлено пакет тарілчастих пружин для регулювання натягу металевих кульок, діаметр отвору порожнини не перевищує половини зовнішнього діаметра консольної частини оправки, а саме d  0,5. D UA 117470 U (54) РОЗТОЧУВАЛЬНА ОПРАВКА UA 117470 U UA 117470 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі верстатобудування та призначена для підвищення ефективності розточування отворів при токарній обробці. Відома конструкція розточувального інструменту, що містить робочу частину з різальною пластиною та базовою частиною для кріплення в корпусі з порожниною. В порожнині корпуса розміщено демпфіруючий пристрій, що містить опорний порожнистий стрижень, на крайніх частинах якого зафіксовані опорні шайби з приєднаними до них пружними елементами, при цьому на середній частині опорного порожнистого стрижня встановлений демпфіруючий елемент, торці якого з'єднані з пружними елементами, при цьому одна з крайніх частин опорного порожнистого стрижня закріплена в корпусі, а інша - розміщена в базової частині. Розточувальний інструмент призначений для збільшення демпфіруючої здатності робочої частини з різальною пластиною при різанні [1]. Недоліком відомого розточувального інструменту є його низька радіальна жорсткість в точці розміщення різальної пластини внаслідок наявності порожнини значного діаметра в корпусі для розміщення демпфіруючого пристрою та додаткового з'єднання між корпусом та робочою частиною, що обмежує використання цього розточувального інструменту тільки режимами тонкого розточування. Найбільш близькою до корисної моделі, що заявляється, є розточувальна оправка, що складається з корпусу, в отворі якого встановлено з можливістю повороту на осі віброгасник, замкнена порожнина якого заповнена кульками різного діаметра. В корпусі оправки закріплено різець. Віброгасник підпружинений відносно корпусу, а його положення в корпусі регулюється парою гвинт-гайка. Коливання оправки з різцем, що виникають в процесі токарної обробки, гасяться ударними імпульсами віброгасника, а власні коливання віброгасника компенсуються ударними імпульсами кульок різного діаметра, які заповнюють його порожнину. Оправка призначена для забезпечення ефективного демпфірування при різанні та підвищує якість оброблених поверхонь [2]. Недоліком вказаної розточувальної оправки є те, що конструкція віброгасника забезпечує гасіння коливань при різанні у вузькій полосі частот, а перехід до гасіння з низьких до високих частот коливань при різанні потребує додаткового регулювання парою гвинт-гайка, що вимагає зупинки процесу різання та витрат часу на регулювання. Крім цього недоліком даної конструкції розточувальної оправки є низька жорсткість консольної частини її корпусу внаслідок наявності всередині оправки отвору значного діаметра для розміщення рухомого віброгасника, що обмежує режими різання і як наслідок - продуктивність обробки. В основу корисної моделі поставлена задача удосконалення розточувальної оправки шляхом забезпечення натягу металевих кульок за допомогою тарілчастих пружин та штовхача. Поставлена задача вирішена тим, що в корпусі розточувальної оправки із консольною частиною, порожнина заповнена металевими кульками. Новим є те, що порожнина замкнена штовхачем, а між ним та корпусом встановлено пакет тарілчастих пружин для регулювання натягу металевих кульок. Новим є те, що діаметр отвору порожнини не перевищує половини зовнішнього діаметра d консольної частини оправки, а саме  0,5 . D Суть корисної моделі пояснюється кресленням, де наведено загальний вигляд розточувальної оправки. Розточувальна оправка закріплена в робочому органі токарного верстата та складається з корпусу 1 з консольною частиною 2 довжиною L та зовнішнім діаметром D. В консольній частині 2 виконано отвір діаметра d, порожнина якого заповнена металевими кульками 3. Порожнина з металевими кульками замикається штовхачем 4, між опорною поверхнею 5 якого та корпусом 1 встановлено пакет тарілчастих пружин 6 з натяжним гвинтом 7. В консольній частині 2 встановлено різець 8, закріплений гвинтом 9. Для забезпечення в точці різання радіальної жорсткості консольної частини розточувальної оправки з порожниною на рівні жорсткості суцільного тіла консольної частини необхідно витримати умову, щоб діаметр порожнини d не перевищував половини зовнішнього діаметра D d консольної частини оправки, а саме:  0,5 . D Для забезпечення високої демпфіруючої здатності розточувальної оправки штовхачем 4 із зусиллям стягнутого гвинтом 7 пакета тарілчастих пружин 6 натягуються металеві кульки, що збільшує сили сухого тертя між контактними поверхнями металевих кульок і пружин пакета, що призводить до розсіювання енергії коливань при різанні і розширює діапазон частот ефективного демпфірування, та, як наслідок, підвищує режими стійкого різання і ефективність розточування деталей при обробці на токарних верстатах. 1 UA 117470 U 5 10 Розточувальна оправка працює наступним чином. В процесі токарної обробки виникають коливання консольної частини L розточувальної оправки від сил різання. Внаслідок наявності попереднього натягу металевих кульок 3 штовхачем 4 із зусиллям пакета тарілчастих пружин 6, між контактними поверхнями металевих кульок і пружинами пакета утворюються сили стискання, які під час коливальних рухів консольної частини при різанні утворюють сили сухого тертя, демпфіруючи коливання оправки в широкій полосі частот, що підвищує її вібростійкість та ефективність розточування деталей при обробці на токарних верстатах. Джерела інформації: 1. Расточной инструмент: Патент RU № 2298456: МКИ В23В 29/02 - опубл. 10.05.2007. 2. Расточная оправка: А.с. № 1134300 СССР: МКИ В23В 20/02 - опубл. 15.01.85. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Розточувальна оправка, що містить корпус із консольною частиною, порожнина якої заповнена металевими кульками, яка відрізняється тим, що порожнина замкнена штовхачем, а між ним та корпусом встановлено пакет тарілчастих пружин для регулювання натягу металевих кульок. 2. Розточувальна оправка за п. 1, яка відрізняється тим, що діаметр отвору порожнини не d  0,5 . перевищує половини зовнішнього діаметра консольної частини оправки, а саме D Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
