Пасова зубчаста передача

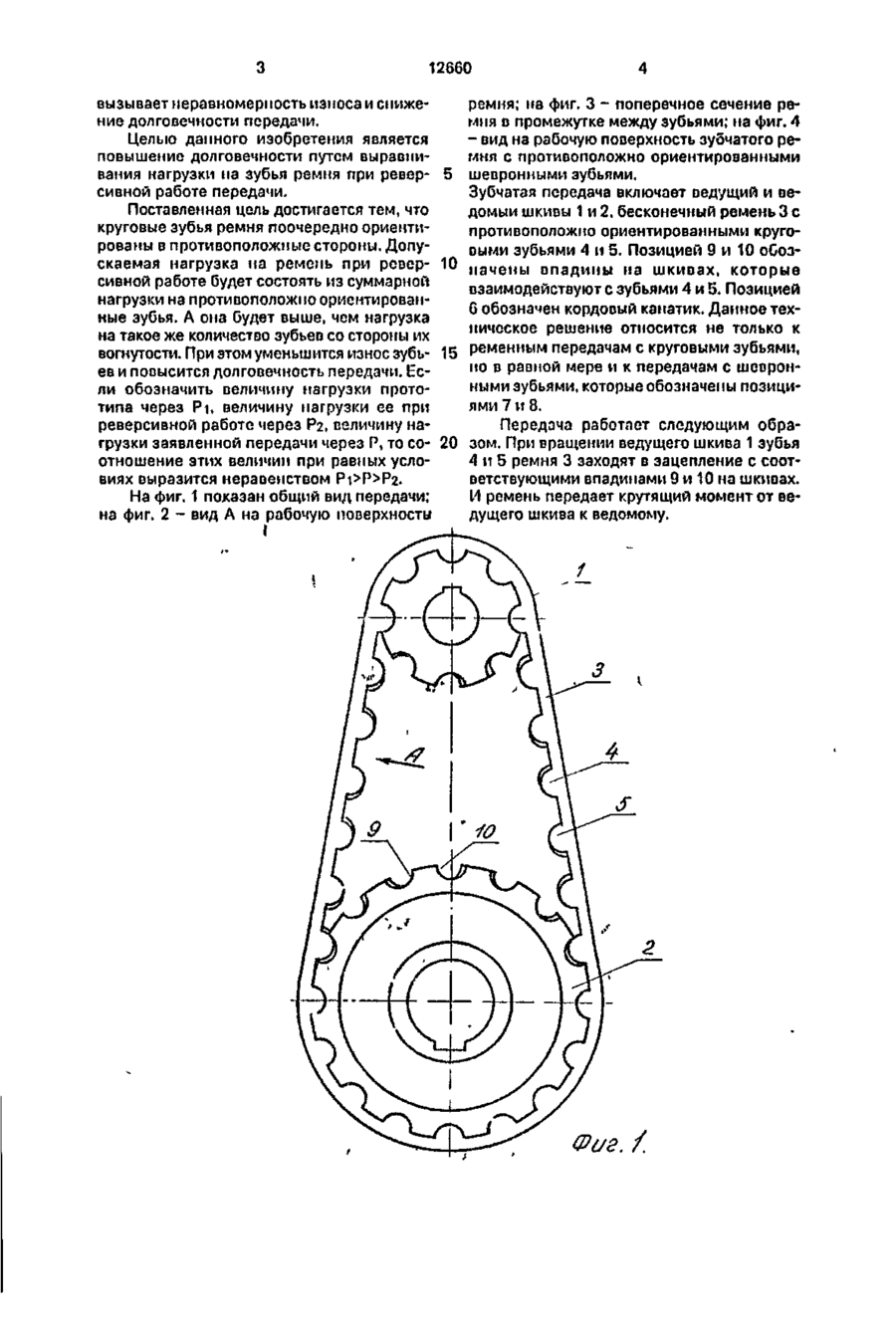

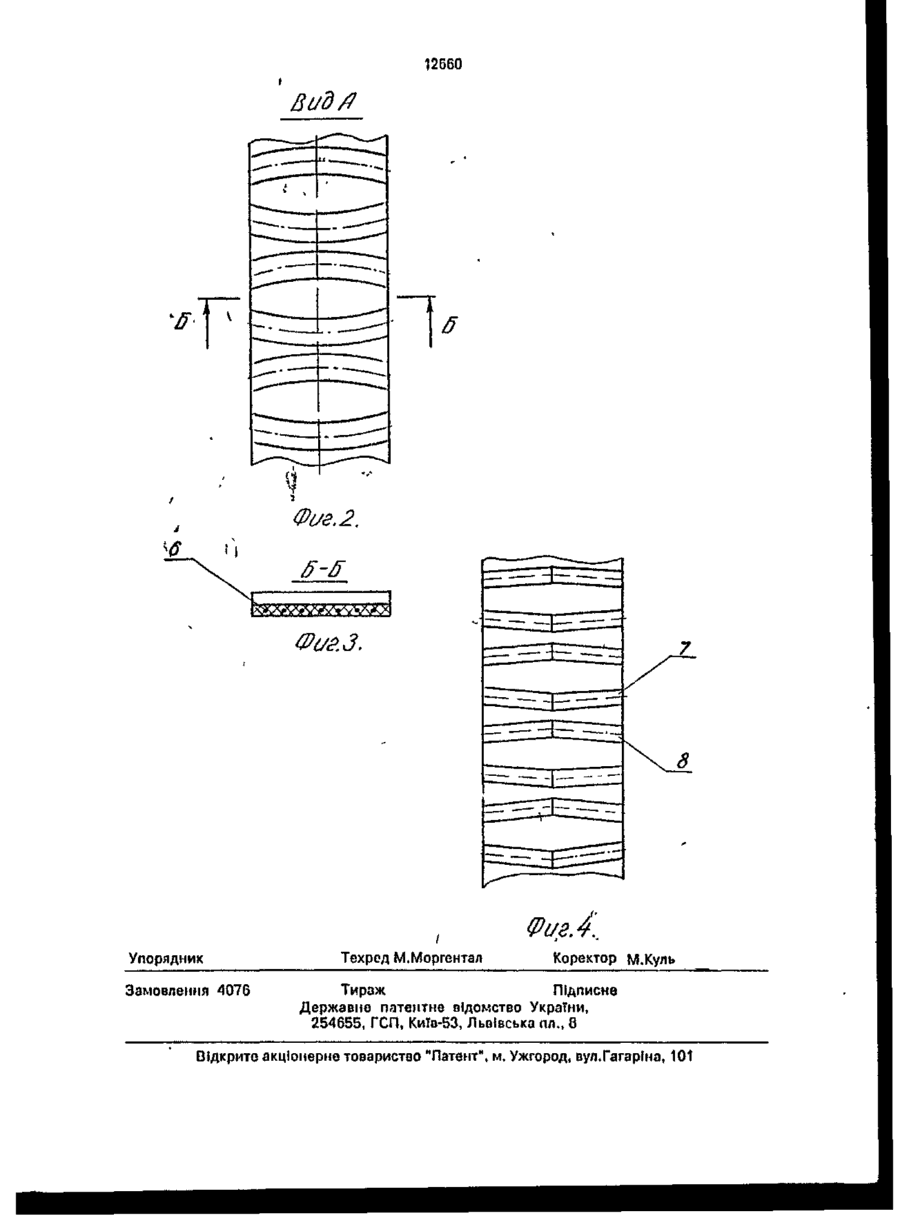

Ременная зубчатая передача, содержащая ведущий и ведомый шкивы, охватывающий их бесконечный зубчатый ремень с круговыми зубьями, взаимодействующими с соответствующими впадинами на шкивах, о т л и ч а ю щ а я с я тем, что круговые зубья и впадины на шкивах поочередно ориентированы в противоположные стороны. Изобретение относится к области машиностроения и служит для передачи энергии, преобразования угловых скоростей и крутящих моментов и может быть использовано в различных областях народного хозяйства, например, станкостроении, сельскохозяйственном машиностроении, общем машиностроении. Известна зубчатая ременная передача с центрирующими цилиндрическими буртиками на торцах [1J. Наиболее близкой по технической сущности к заявленной передаче является ременная зубчатая передача, ремень которой содержит круговые зубья одинаковой ориентации, взаимодействующие с соответствующими впадинами на шкивах. Такая форма зубьев обеспечивает центрирование ремня и повышает нагрузку на них на 20-40% [2]. Но наряду со столь значительными достоинствами данная передача имеет недостатки. При реверсивной рпботе, т е. при попеременных вращениях шкивов в противоположные стороны, указанное выше повышение нагрузки не сохраняется Из практики хорошо известно, что различные детали и сооружения, имеющие криволинейную форму, всегда обращены выпуклостью навстречу силам нагружения, например, пластинчатые рессоры грузовых автомобилей, мосты, плотины гидростанций, округлые покрытия промышленных зданий, перекрытия подвалов и т.д. Благодаря этому несущая способность таких конструкций значительно повышается. Это свойство сохраняется и для круговых зубьев. Отсюда столь значительное повышение нагрузки на круговые зубья. Но при реверсивной работе ременной передачи силы нагружения прикладываются поочередно к выпуклой и вогнутой стороне зубьев. Число зубьев, находящихся в зацеплении с ведущим шкивом, обусловливает нагрузочную способность передачи. При движении в одну сторону сумма сил нагружения, приложенных к выпуклой стороне зубьев, определяет допустимую нагрузку на ремень При движении шкивов в другую сторону силы погружения прикладываются к зубьям со стороьы вогнутости И сумма этих сил будет меньше, чем в первом случае, и определяет нагрузку передачи. Различный характер приложения сил к зубьям с обеих сторон (20)94321835,05.05.93 (21)4881475/SU (22)11.11.90 (24)28.02.97 с > ю о> о о о 12660 ремня; на фиг. 3 - поперечное сечение ревызывает неравномерность износа и снижемня в промежутке между зубьями; на фиг. 4 ние долговечности передачи. - вид на рабочую поверхность зубчатого реЦелью данного изобретения является повышение долговечности путем выравнимня с противоположно ориентированными вания нагрузки на зубья ремня при ревершевронными зубьями. сивной работе передачи. Зубчатая передача включает ведущий и веПоставленная цель достигается тем, что домый шкивы 1 и 2, бесконечный ремень 3 с круговые зубья ремня поочередно ориентипротивоположно ориентированными кругорованы в противоположные стороны. Допувыми зубьями 4 и 5. Позицией 9 и 10 обозскаемая нагрузка на ремень при ревер- 10 начены впадины на шкивах, которые сивной работе будет состоять из суммарной взаимодействуют с зубьями 4 и 5. Позицией нагрузки на противоположно ориентирован6 обозначен кордовый канатик. Данное техные зубья. А она будет выше, чем нагрузка ническое решение относится не только к на такое же количество зубьев со стороны их ременным передачам с круговыми зубьями, вогнутости. При этом уменьшится износ зубь- 15 но в равной мере и к передачам с шевронев и повысится долговечность передачи. Есными зубьями, которые обозначены позицили обозначить величину нагрузки протоями 7 и 8. типа через Pi, величину нагрузки ее при Передача работает следующим обрареверсивной работе через Рг, величину нагрузки заявленной передачи через Р, то со- 20 зом. При вращении ведущего шкива 1 зубья 4 и 5 ремня 3 заходят в зацепление с соототношение этих величин при равных условиях выразится неравенством Рі>Р>Рг. ветствующими впадинами 9 и 10 на шкивах. На фиг. 1 показан общий вид передачи; И ремень передает крутящий момент от вена фиг. 2 - вид А на рабочую поверхности дущего шкива к ведомому. I 12660 В ид/7 8 Упорядник Замовлення 4076 і Техред М.Моргентал Фиг. 4.. Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
