Шлицевий протяг

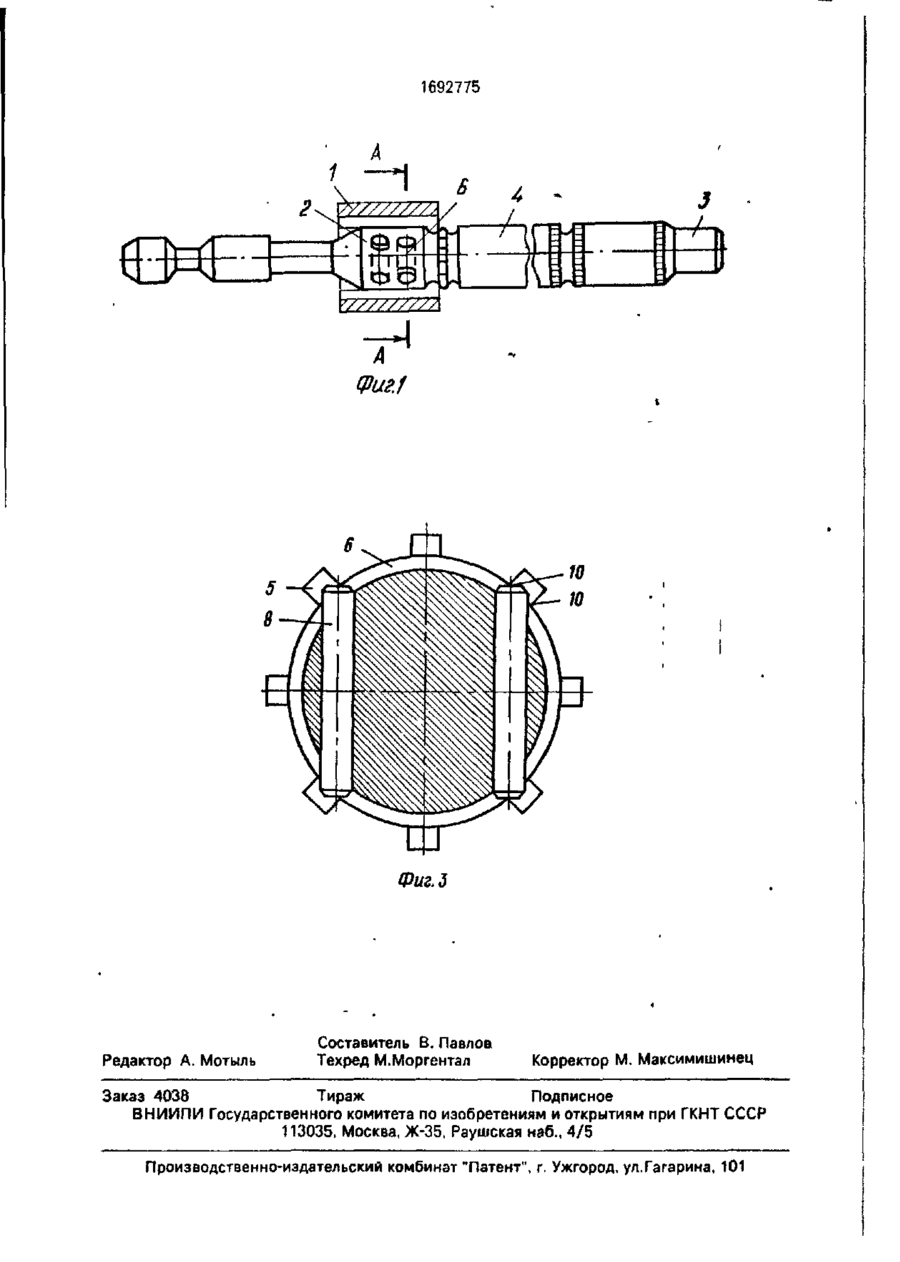

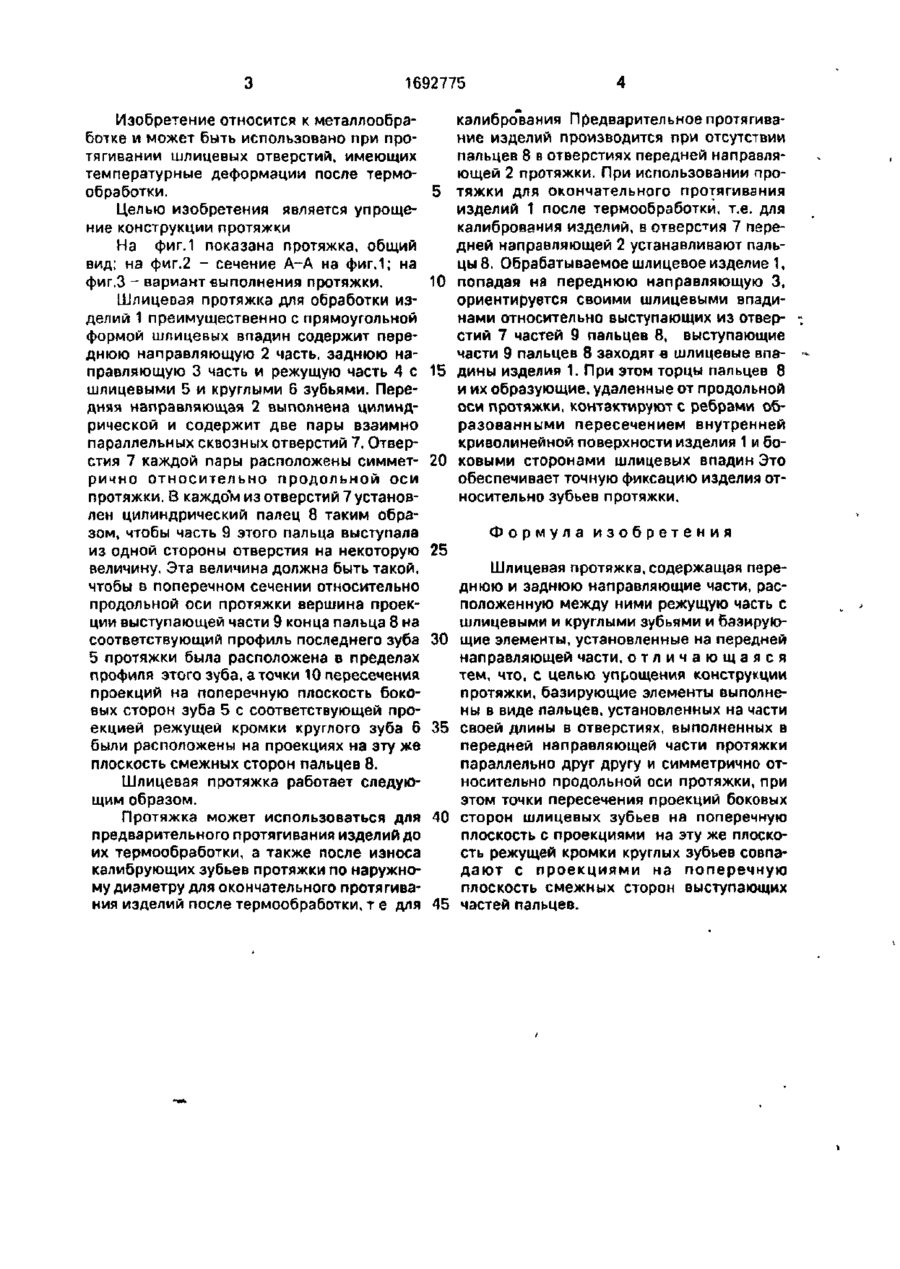

г.-', СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (505 1692775 А1 В 23 D 43/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4683021/08 (22)28.04.89 (46)23.11.91. Бюл. №43 (71) Кременчугский автомобильный завод им. 50-летия Советской Украины (72)В.Н.Браницкий * ' (53)621.919.2(088.8) (56) Авторское свидетельство СССР isfe 1346358, кл. В 23 D 43/02, 1986. (54) ШЛИЦЕВАЯ ПРОТЯЖКА (57) Изобретение относится к металлообработке и может быть использовано при протягивании шлицевых отверстий, имеющих температурные деформации после термообработки. Цель изобретения - упрощение конструкции протяжки. Передняя напоавляА-А ющая часть 2 протяжки выполнена цилиндрической и содержит две пары взаимно параллельных сквозных отверстий 7, каждая из которых расположена симметрично относительно продольной оси протяжки. В каждом из отверстий 7 установлен цилиндрический палец 8 таким образом, чтобы часть 9 этого пальца выступала из одной стороны отверстия иа некоторую величину. При этом точки пересечения проекций боковых сторон шлицевых зубьев на поперечную плоскость с проекциями на эту же плоскость режущей кромки круглых зубьев совпадают с проекциями на поперечную плоскость смежных сторон выступающих частей пальцев. 3 ил. 8 Ю Фш.2 1692775 Изобретение относится к металлообработке и может быть использовано при протягивании шлицевых отверстий, имеющих температурные деформации после термообработки. Целью изобретения является упрощение конструкции протяжки На фиг.1 показана протяжка, общий вид; на фиг,2 - сечение А-А на фиг.1; на фиг.З - вариант выполнения протяжки. Шлицеоая протяжка для обработки изделий 1 преимущественно с прямоугольной формой шлицевых впадин содержит переднюю направляющую 2 часть, заднюю направляющую 3 часть и режущую часть 4 С шли це вы ми 5 и круглыми 6 зубьями. Передняя направляющая 2 выполнена цилиндрической и содержит две пары взаимно параллельных сквозных отверстий 7. Отверстия 7 каждой пары расположены симметрично относительно продольной оси протяжки. В каждо'м из отверстий 7 установлен цилиндрический палец 8 таким образом, чтобы часть 9 этого пальца выступала из одной стороны отверстия на некоторую величину. Эта величина должна быть такой, чтобы в поперечном сечении относительно продольной оси протяжки вершина проекции выступающей части 9 конца пальца 8 на соответствующий профиль последнего зуба 5 протяжки была расположена в пределах профиля этого зуба, а точки 10 пересечения проекций на поперечную плоскость боковых сторон зуба 5 с соответствующей проекцией режущей кромки круглого зуба 6 были расположены на проекциях на эту же плоскость смежных сторон пальцев 8. 5 10 15 20 25 30 35 Шлицевая протяжка работает следующим образом. Протяжка может использоваться для 40 предварительного протягивания изделий до их термообработки, а также после износа калибрующих зубьев протяжки по наружному диаметру для окончательного протягивания изделий после термообработки, т е для 45 калибрования Предварительное протягивание изделий производится при отсутствии пальцев 8 в отверстиях передней направляющей 2 протяжки. При использовании протяжки для окончательного протягивания изделий 1 после термообработки, т.е. для калибрования изделий, в отверстия 7 передней направляющей 2 устанавливают пальцы 8. Обрабатываемое шлицевое изделие 1, попадая на переднюю направляющую 3, ориентируется своими шлицевыми впадинами относительно выступающих из отверстий 7 частей 9 пальцев 8, выступающие части 9 пальцев 8 заходят в шлицевые впадины изделия 1. При этом торцы пальцев 8 и их образующие, удаленные от продольной оси протяжки, контактируют с ребрами образованными пересечением внутренней криволинейной поверхности изделия 1 и боковыми сторонами шлицевых впадин Это обеспечивает точную фиксацию изделия относительно зубьев протяжки. Формула изобретения Шлицевая протяжка, содержащая переднюю и заднюю направляющие части, расположенную между ними режущую часть с шлицевыми и круглыми зубьями и базирующие элементы, установленные на передней направляющей части, о т л и ч а ю щ а я с я тем, что, С целью упрощения конструкции протяжки, базирующие элементы выполнены в виде пальцев, установленных на части своей длины в отверстиях, выполненных в передней направляющей части протяжки параллельно друг другу и симметрично относительно продольной оси протяжки, при этом точки пересечения проекций боковых сторон шлицевых зубьев на поперечную плоскость с проекциями на эту же плоскость режущей кромки круглых зубьев совпадают с проекциями на поперечную плоскость смежных сторон выступающих частей пальцев. 1692775 СЭ 4 Фиг/ 10 Ю Редактор А. Мотыль Составитель В. Павлов Техред М.Моргентал Корректор М. Максимишинец Заказ 4038 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
