Контейнер для м’яких лікарських засобів місцевого застосування

Номер патенту: 17624

Опубліковано: 16.10.2006

Автори: Бочаров Юрій Валерійович, Ященко Володимир Михайлович

Завантажити PDF файл.

Формула / Реферат

1. Контейнер для м'яких лікарських засобів місцевого застосування, що містить некруглий у поперечному перерізі корпус, верхній кінець якого призначений для видачі лікарського засобу, а нижній кінець з'єднаний з основою, підйомний механізм, закріплений з можливістю обертання до основи корпусу і спрямований всередину останнього, який складається зі стрижня з різьбою, що аксіально проходить усередину корпусу через отвір у його основі і жорстко з'єднаний з кільцем, що обертається, розташованим у порожнині основи, та поршня, розміщеного з можливістю переміщення усередині корпусу відносно стрижня для просування лікарського засобу, що міститься у корпусі, у напрямку верхнього кінця корпусу, причому поршень має отвір з різьбою, яка відповідає різьбі стрижня, причому на поверхні основи, обернутій усередину корпусу, та/або протилежній їй поверхні поршня можуть бути розташовані виступи заданої форми і висоти, що визначають об'єм лікарського засобу, розміщеного між верхньою поверхнею поршня і верхнім кінцем корпусу, який відрізняється тим, що на зовнішній бічній поверхні кільця, що обертається, розташовані жорсткі вертикальні ребра, а у порожнині основи передбачені принаймні два достатньо гнучкі виступи, обернуті у бік кільця і виконані таким чином, що при обертанні кільця ребра останнього зі звуком клацання контактують з виступами основи, причому крок різьби стрижня і відстань між ребрами кільця вибрані таким чином, що у період між двома послідовними контактами ребер кільця з виступами основи видається разова доза лікарського засобу.

2. Контейнер за п. 1, який відрізняється тим, що верхній кінець корпусу виконаний за одне ціле з корпусом у формі випуклої кришки з рівномірно розташованими отворами для видачі лікарського засобу, причому профіль поверхні поршня, обернутої до верхнього кінця корпусу, повторює профіль останнього.

3. Контейнер за пп. 1, 2, який відрізняється тим, що корпус виконаний зі світлонепроникного матеріалу.

4. Контейнер за пп. 1-3, який відрізняється тим, що додатково містить пристрій для контролю першого розкриття, виконаний, наприклад, у формі захисної плівки, що закриває отвори верхньої частини корпусу.

Текст

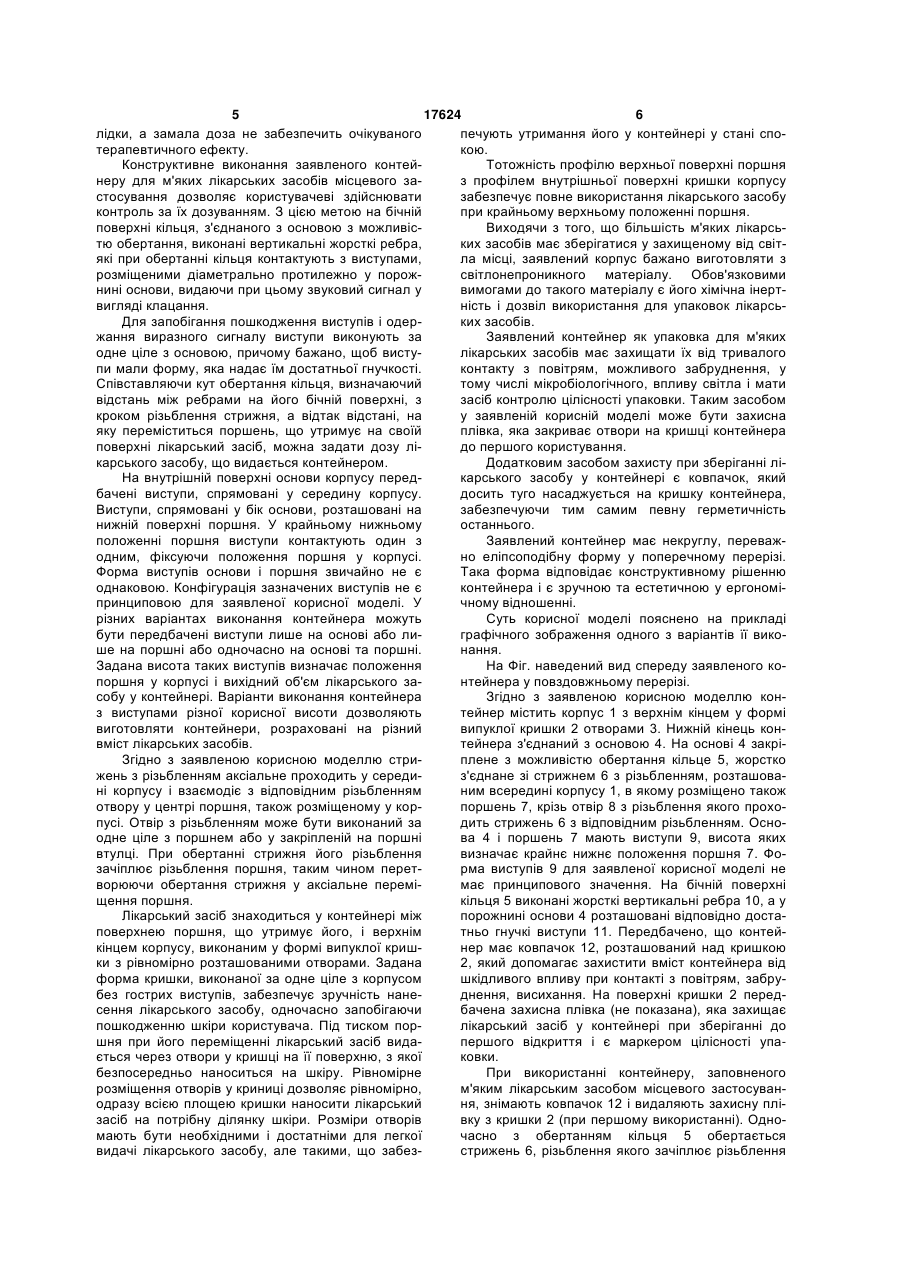

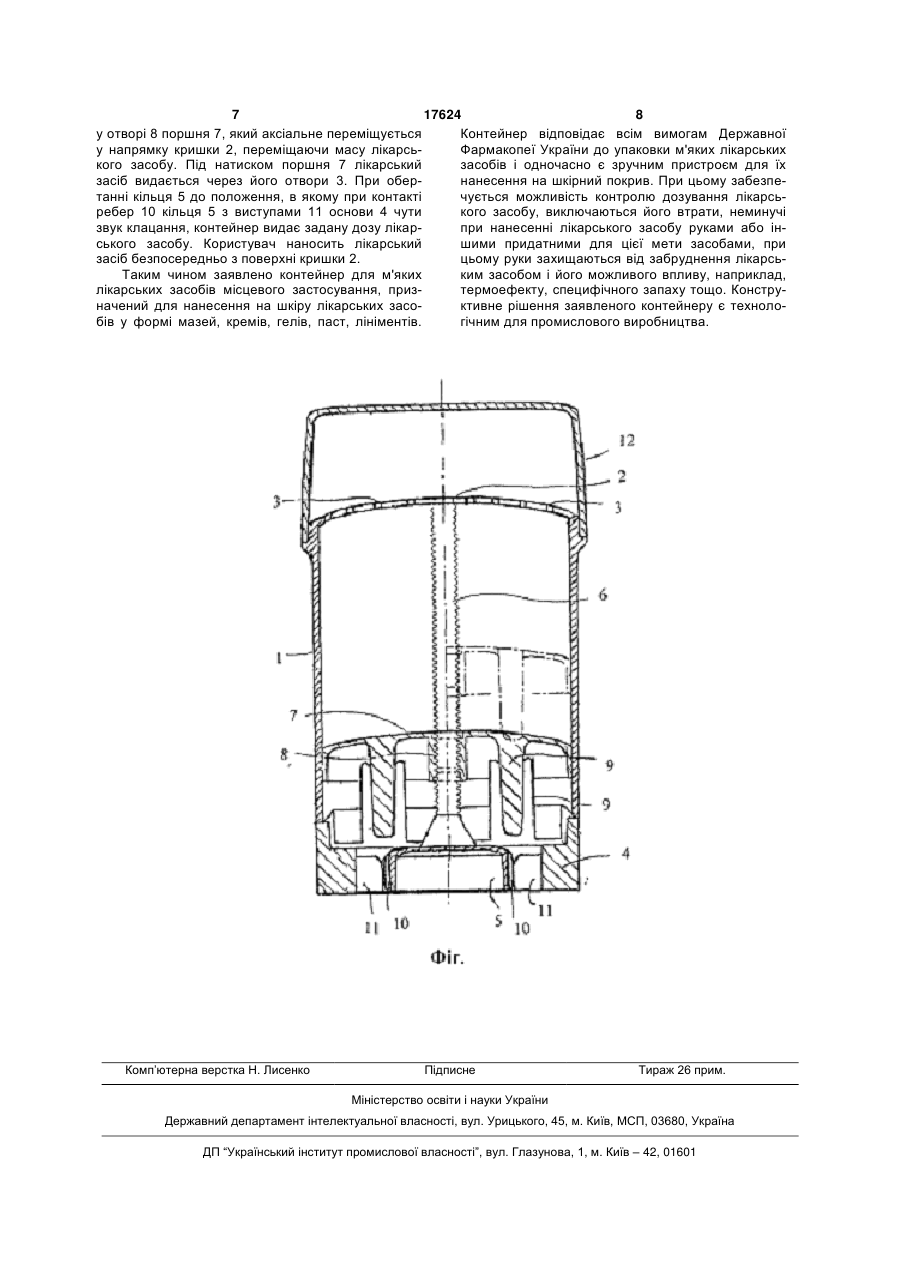

1. Контейнер для м'яких лікарських засобів місцевого застосування, що містить некруглий у поперечному перерізі корпус, верхній кінець якого призначений для видачі лікарського засобу, а нижній кінець з'єднаний з основою, підйомний механізм, закріплений з можливістю обертання до основи корпусу і спрямований всередину останнього, який складається зі стрижня з різьбою, що аксіально проходить усередину корпусу через отвір у його основі і жорстко з'єднаний з кільцем, що обертається, розташованим у порожнині основи, та поршня, розміщеного з можливістю переміщення усередині корпусу відносно стрижня для просування лікарського засобу, що міститься у корпусі, у напрямку верхнього кінця корпусу, причому поршень має отвір з різьбою, яка відповідає різьбі стрижня, причому на поверхні основи, обернутій усередину корпусу, та/або протилежній їй поверхні поршня можуть бути розташовані виступи заданої форми і висоти, що визначають об'єм лікарського засобу, розміщеного між верхньою поверхнею по U 2 17624 1 3 17624 4 Відомий також видачний пристрій [РФ, патент і нанесення на шкіру м'яких лікарських засобів, а №2238017, МПК7 A45D40/04, з. №2002112230/12, використання взаємозв'язку конструктивних особзаявл. 26.09.2000, опубл. 20.10.2004], призначений ливостей кільця, що обертається, і основи корпусу для твердого або м'якого косметичного матеріалу, зі значенням кроку різьблення стрижня підйомного який містить корпус, поршень, розміщений у кормеханізму забезпечує видачу дозованої кількості пусі, механізм для переміщення поршню аксіальне лікарського засобу, в результаті чого користувач у корпусі, який містить кільце, що обертається. одержує зручний пристрій, який дозволяє вичерпЗасіб для розміщення колеса, що обертається, у но використовувати всю кількість лікарського зазаданому кутовому положенні відносно корпусу собу, що вміщується у контейнері, виключає втрамістить виступ зі звуженим всередину профілем ти лікарського засобу при нанесенні на шкіру (падаюча крапля) і заглиблення, яке має підходявручну або за допомогою тампонів чи інших прищий розмір для розміщення виступу. Виступ утводатних для цього засобів. рений на колесі, що обертається, а заглиблення Поставлене завдання вирішується таким чив основі корпусу. Перевага віддається варіанту з ном, що у контейнері для м'яких лікарських засобів декількома виступами і заглибленнями, симетричмісцевого застосування, що містить корпус некругно розташованими навколо колеса, що обертаєтьлої форми у поперечному перерізі, верхній кінець ся, і основи корпусу. При обертанні колеса відносякого призначений для видачі лікарського засобу, но корпусу при потраплянні виступу у заглиблення а нижній кінець з’єднаний з основою, підйомний чути клацання як сигнал для користувача, що одимеханізм закріплений з можливістю обертання до ничний об'єм косметичного матеріалу виданий з основи корпусу і спрямований всередину останкорпусу. Використане у відомому пристрої колесо, нього, який складається зі стрижня з різьбленням, що обертається, повинно мати гнучку верхню пощо аксіальне проходить у середину корпусу через верхню, суміжну з основою корпусу, при цьому отвір у його основі і жорстко з'єднаний з кільцем, бажано, щоб ця поверхня згиналася у області вищо обертається, розташованим у порожнині осноступу, особливо коли вона потоншена у цій обласви, та поршню, розміщеного з можливістю переміті. щення у середині корпусу відносно стрижня для До недоліків відомого пристрою можна віднеспросування лікарського засобу, що міститься у ти складність його конструкції, і, як наслідок, техкорпусі, у напрямку верхнього кінця корпусу, принологічні труднощі при промисловому виробництві. чому поршень має отвір з різьбленням, що за діаНайближчим за сукупністю конструктивних метром та кроком різьблення відповідає різьбленелементів до заявленого контейнера є косметичню стрижня, причому на поверхні основи, ний контейнер, виконаний з можливістю регулюзвернутій у середину корпусу, та/або протилежній вання кількісного вмісту косметичного продукту їй поверхні поршня можуть бути розташовані ви[РФ, патент № 2177707, МПК7 A45D40/00, 40/04, з. ступи заданої форми і висоти що визначають №99109010/12, заявл. 25.09.1997, опубл. об'єм лікарського засобу між верхньою поверхнею 10.01.2002]. Контейнер містить некруглий корпус, поршня і верхнім кінцем корпусу, згідно з корисною з'єднану з ним основу, вибрану з множини різних моделлю передбачено, що на зовнішній бічній основ, підйомний засіб, утримувач косметичного поверхні кільця, що обертається, розташовані на продукту. Основа має принаймні один виступ перпевній відстані жорсткі вертикальні ребра, а у пошої корисної довжини, який проходить вгору у коррожнині основи передбачені принаймні два достапус. Підйомний засіб закріплений з можливістю тньо гнучкі виступи, звернуті у бік кільця і виконані обертання до основи і проходить вгору у корпус. таким чином, що при обертанні кільця ребра Утримувач косметичного продукту підтримується останнього зі звуком клацання контактують з вина підйомному засобі з можливістю регулювання. ступами основи, причому крок різьблення стрижня Принаймні один виступ основи здатний взаємодіяі відстань між ребрами кільця вибрані таким чити з частиною утримувача косметичного продукту, ном, що у період між двома послідовними контакколи той знаходиться у нижньому крайньому потами ребер кільця з виступами основи видається ложенні утримувача на підйомному засобі, тим разова доза лікарського засобу. самим визначаючи відстань від утримувача космеЗгідно з корисною моделлю верхній кінець котичного продукту до верхнього краю корпусу, що рпусу виконаний за одне ціле з корпусом у формі обумовлює кількість косметичного продукту, яка випуклої кришки з рівномірно розташованими може вміщуватися у контейнері. У залежності від отворами для видачі лікарського засобу, причому довжини виступів змінюється зазначена відстань і профіль поверхні поршня, звернутої до верхнього вміст косметичного продукту. У відомому пристрої кінця корпусу, повторює профіль останнього. передбачені варіанти конструктивного виконання Корисною моделлю також передбачено, що таких виступів. корпус контейнера виконаний зі світлонепроникноВідомий контейнер призначений суто для косго матеріалу. метичних продуктів, причому наведений у описі Заявлений у відповідності з корисною моделвинаходу до патенту варіант його виконання, яколю контейнер додатково містить пристрій для конму віддано перевагу, призначений для твердих тролю першого розкриття, виконаний, наприклад, у косметичних продуктів і не може бути використаформі захисної плівки, що закриває отвори верхний для м'яких лікарських засобів. ньої частини корпусу. Завданням корисної моделі є створення конПри застосуванні лікарських засобів суттєве тейнеру для м'яких лікарських засобів, який завдязначення має додержання рекомендованої дози, ки заявленим конструктивним рішенням забезпетому що передозування може мати небажані насчує придатність контейнеру для зберігання, видачі 5 17624 6 лідки, а замала доза не забезпечить очікуваного печують утримання його у контейнері у стані спотерапевтичного ефекту. кою. Конструктивне виконання заявленого контейТотожність профілю верхньої поверхні поршня неру для м'яких лікарських засобів місцевого заз профілем внутрішньої поверхні кришки корпусу стосування дозволяє користувачеві здійснювати забезпечує повне використання лікарського засобу контроль за їх дозуванням. З цією метою на бічній при крайньому верхньому положенні поршня. поверхні кільця, з'єднаного з основою з можливісВиходячи з того, що більшість м'яких лікарсьтю обертання, виконані вертикальні жорсткі ребра, ких засобів має зберігатися у захищеному від світякі при обертанні кільця контактують з виступами, ла місці, заявлений корпус бажано виготовляти з розміщеними діаметрально протилежно у порожсвітлонепроникного матеріалу. Обов'язковими нині основи, видаючи при цьому звуковий сигнал у вимогами до такого матеріалу є його хімічна інертвигляді клацання. ність і дозвіл використання для упаковок лікарсьДля запобігання пошкодження виступів і одерких засобів. жання виразного сигналу виступи виконують за Заявлений контейнер як упаковка для м'яких одне ціле з основою, причому бажано, щоб вистулікарських засобів має захищати їх від тривалого пи мали форму, яка надає їм достатньої гнучкості. контакту з повітрям, можливого забруднення, у Співставляючи кут обертання кільця, визначаючий тому числі мікробіологічного, впливу світла і мати відстань між ребрами на його бічній поверхні, з засіб контролю цілісності упаковки. Таким засобом кроком різьблення стрижня, а відтак відстані, на у заявленій корисній моделі може бути захисна яку переміститься поршень, що утримує на своїй плівка, яка закриває отвори на кришці контейнера поверхні лікарський засіб, можна задати дозу лідо першого користування. карського засобу, що видається контейнером. Додатковим засобом захисту при зберіганні ліНа внутрішній поверхні основи корпусу передкарського засобу уконтейнері є ковпачок, який бачені виступи, спрямовані у середину корпусу. досить туго насаджується на кришку контейнера, Виступи, спрямовані у бік основи, розташовані на забезпечуючи тим самим певну герметичність нижній поверхні поршня. У крайньому нижньому останнього. положенні поршня виступи контактують один з Заявлений контейнер має некруглу, переважодним, фіксуючи положення поршня у корпусі. но еліпсоподібну форму у поперечному перерізі. Форма виступів основи і поршня звичайно не є Така форма відповідає конструктивному рішенню однаковою. Конфігурація зазначених виступів не є контейнера і є зручною та естетичною у ергономіпринциповою для заявленої корисної моделі. У чному відношенні. різних варіантах виконання контейнера можуть Суть корисної моделі пояснено на прикладі бути передбачені виступи лише на основі або лиграфічного зображення одного з варіантів її викоше на поршні або одночасно на основі та поршні. нання. Задана висота таких виступів визначає положення На Фіг. наведений вид спереду заявленого копоршня у корпусі і вихідний об'єм лікарського зантейнера у повздовжньому перерізі. собу у контейнері. Варіанти виконання контейнера Згідно з заявленою корисною моделлю конз виступами різної корисної висоти дозволяють тейнер містить корпус 1 з верхнім кінцем у формі виготовляти контейнери, розраховані на різний випуклої кришки 2 отворами 3. Нижній кінець конвміст лікарських засобів. тейнера з'єднаний з основою 4. На основі 4 закріЗгідно з заявленою корисною моделлю стриплене з можливістю обертання кільце 5, жорстко жень з різьбленням аксіальне проходить у середиз'єднане зі стрижнем 6 з різьбленням, розташовані корпусу і взаємодіє з відповідним різьбленням ним всередині корпусу 1, в якому розміщено також отвору у центрі поршня, також розміщеному у корпоршень 7, крізь отвір 8 з різьблення якого прохопусі. Отвір з різьбленням може бути виконаний за дить стрижень 6 з відповідним різьбленням. Осноодне ціле з поршнем або у закріпленій на поршні ва 4 і поршень 7 мають виступи 9, висота яких втулці. При обертанні стрижня його різьблення визначає крайнє нижнє положення поршня 7. Фозачіплює різьблення поршня, таким чином перетрма виступів 9 для заявленої корисної моделі не ворюючи обертання стрижня у аксіальне перемімає принципового значення. На бічній поверхні щення поршня. кільця 5 виконані жорсткі вертикальні ребра 10, а у Лікарський засіб знаходиться у контейнері між порожнині основи 4 розташовані відповідно достаповерхнею поршня, що утримує його, і верхнім тньо гнучкі виступи 11. Передбачено, що контейкінцем корпусу, виконаним у формі випуклої кришнер має ковпачок 12, розташований над кришкою ки з рівномірно розташованими отворами. Задана 2, який допомагає захистити вміст контейнера від форма кришки, виконаної за одне ціле з корпусом шкідливого впливу при контакті з повітрям, забрубез гострих виступів, забезпечує зручність нанеднення, висихання. На поверхні кришки 2 передсення лікарського засобу, одночасно запобігаючи бачена захисна плівка (не показана), яка захищає пошкодженню шкіри користувача. Під тиском порлікарський засіб у контейнері при зберіганні до шня при його переміщенні лікарський засіб видапершого відкриття і є маркером цілісності упається через отвори у кришці на її поверхню, з якої ковки. безпосередньо наноситься на шкіру. Рівномірне При використанні контейнеру, заповненого розміщення отворів у криниці дозволяє рівномірно, м'яким лікарським засобом місцевого застосуванодразу всією площею кришки наносити лікарський ня, знімають ковпачок 12 і видаляють захисну плізасіб на потрібну ділянку шкіри. Розміри отворів вку з кришки 2 (при першому використанні). Одномають бути необхідними і достатніми для легкої часно з обертанням кільця 5 обертається видачі лікарського засобу, але такими, що забезстрижень 6, різьблення якого зачіплює різьблення 7 17624 8 у отворі 8 поршня 7, який аксіальне переміщується Контейнер відповідає всім вимогам Державної у напрямку кришки 2, переміщаючи масу лікарсьФармакопеї України до упаковки м'яких лікарських кого засобу. Під натиском поршня 7 лікарський засобів і одночасно є зручним пристроєм для їх засіб видається через його отвори 3. При обернанесення на шкірний покрив. При цьому забезпетанні кільця 5 до положення, в якому при контакті чується можливість контролю дозування лікарсьребер 10 кільця 5 з виступами 11 основи 4 чути кого засобу, виключаються його втрати, неминучі звук клацання, контейнер видає задану дозу лікарпри нанесенні лікарського засобу руками або інського засобу. Користувач наносить лікарський шими придатними для цієї мети засобами, при засіб безпосередньо з поверхні кришки 2. цьому руки захищаються від забруднення лікарсьТаким чином заявлено контейнер для м'яких ким засобом і його можливого впливу, наприклад, лікарських засобів місцевого застосування, призтермоефекту, специфічного запаху тощо. Конструначений для нанесення на шкіру лікарських засоктивне рішення заявленого контейнеру є технолобів у формі мазей, кремів, гелів, паст, лініментів. гічним для промислового виробництва. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Container for soft pharmaceuticals for topical use

Назва патенту російською

Контейнер для мягких лекарственных средств местного применения

МПК / Мітки

МПК: A61M 35/00

Мітки: контейнер, місцевого, засобів, м'яких, застосування, лікарських
