Композиція для герметизації та гідроізоляції

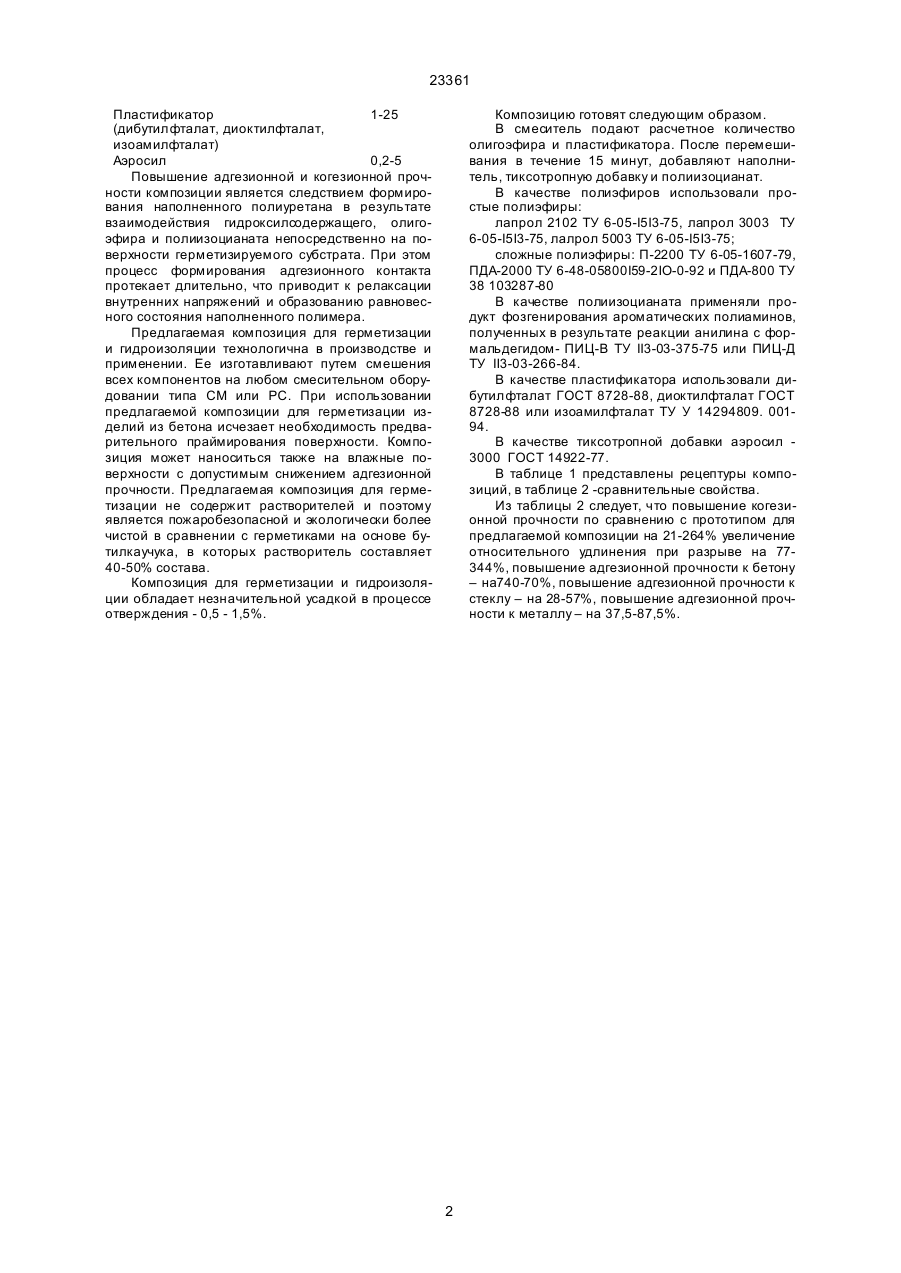

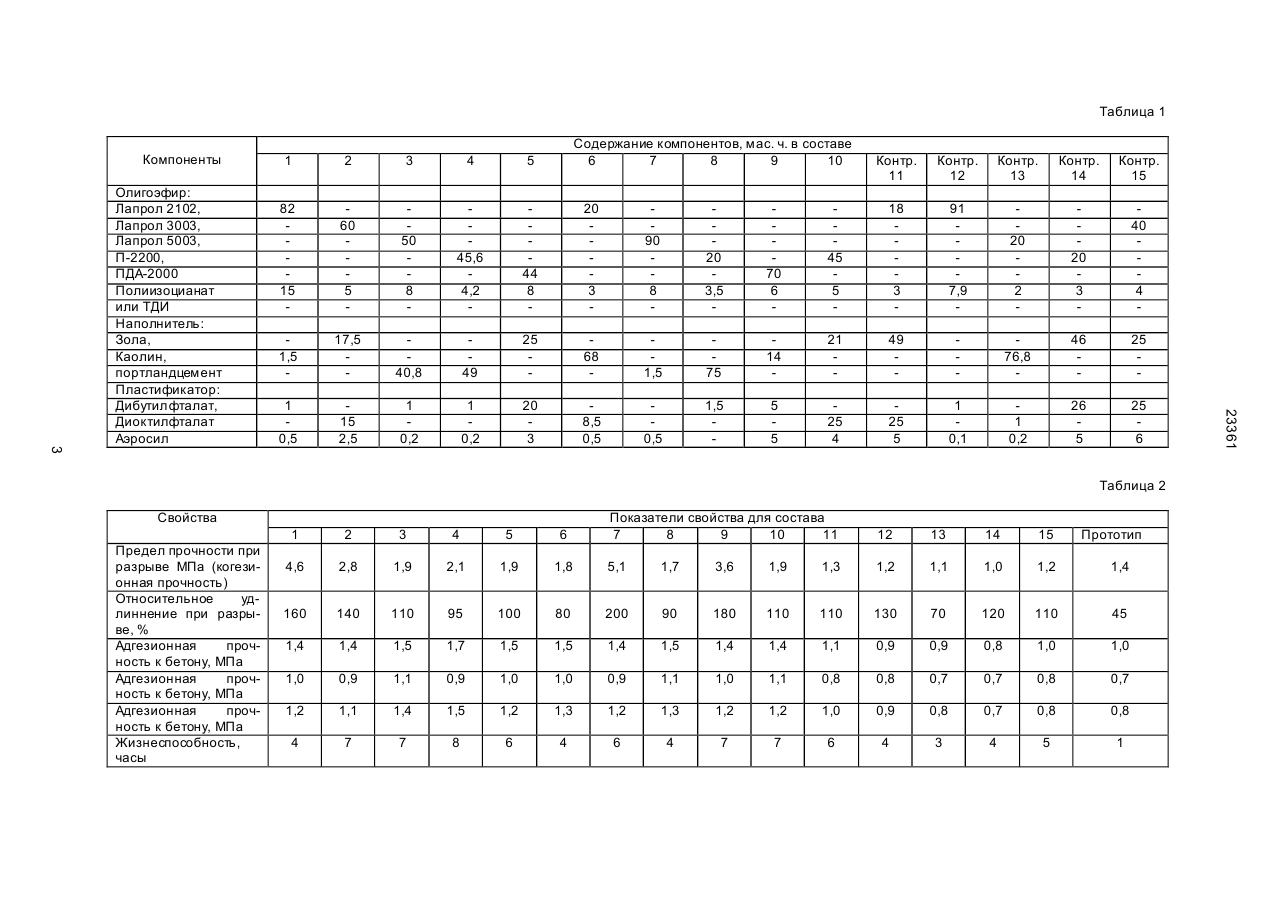

1. Композиция для герметизации и гидроизоляции, включающая олигомер с концевыми гидроксильными группами, ди- или полиизоцианат, наполнитель и пластификатор, отличающаяся тем, что в качестве олигомера содержит простой или 23361 Пластификатор 1-25 (дибутилфталат, диоктилфталат, изоамилфталат) Аэросил 0,2-5 Повышение адгезионной и когезионной прочности композиции является следствием формирования наполненного полиуретана в результате взаимодействия гидроксилсодержащего, олигоэфира и полиизоцианата непосредственно на поверхности герметизируемого субстрата. При этом процесс формирования адгезионного контакта протекает длительно, что приводит к релаксации внутренних напряжений и образованию равновесного состояния наполненного полимера. Предлагаемая композиция для герметизации и гидроизоляции технологична в производстве и применении. Ее изготавливают путем смешения всех компонентов на любом смесительном оборудовании типа СМ или PС. При использовании предлагаемой композиции для герметизации изделий из бетона исчезает необходимость предварительного праймирования поверхности. Композиция может наноситься также на влажные поверхности с допустимым снижением адгезионной прочности. Предлагаемая композиция для герметизации не содержит растворителей и поэтому является пожаробезопасной и экологически более чистой в сравнении с герметиками на основе бутилкаучука, в которых растворитель составляет 40-50% состава. Композиция для герметизации и гидроизоляции обладает незначительной усадкой в процессе отверждения - 0,5 - 1,5%. Композицию готовят следующим образом. В смеситель подают расчетное количество олигоэфира и пластификатора. После перемешивания в течение 15 минут, добавляют наполнитель, тиксотропную добавку и полиизоцианат. В качестве полиэфиров использовали простые полиэфиры: лапрол 2102 ТУ 6-05-I5I3-75, лапрол 3003 ТУ 6-05-I5I3-75, лалрол 5003 ТУ 6-05-I5I3-75; сложные полиэфиры: П-2200 ТУ 6-05-1607-79, ПДА-2000 ТУ 6-48-05800I59-2IO-0-92 и ПДА-800 ТУ 38 103287-80 В качестве полиизоцианата применяли продукт фозгенирования ароматических полиаминов, полученных в результате реакции анилина с формальдегидом- ПИЦ-В ТУ II3-03-375-75 или ПИЦ-Д ТУ II3-03-266-84. В качестве пластификатора использовали дибутилфталат ГОСТ 8728-88, диоктилфталат ГОСТ 8728-88 или изоамилфталат ТУ У 14294809. 00194. В качестве тиксотропной добавки аэросил 3000 ГОСТ 14922-77. В таблице 1 представлены рецептуры композиций, в таблице 2 -сравнительные свойства. Из таблицы 2 следует, что повышение когезионной прочности по сравнению с прототипом для предлагаемой композиции на 21-264% увеличение относительного удлинения при разрыве на 77344%, повышение адгезионной прочности к бетону – на740-70%, повышение адгезионной прочности к стеклу – на 28-57%, повышение адгезионной прочности к металлу – на 37,5-87,5%. 2 Таблица 1 Компоненты 2 3 4 5 Контр. 11 Контр. 12 Контр. 13 Контр. 14 Контр. 15 82 15 60 5 50 8 45,6 4,2 44 8 20 3 90 8 20 3,5 70 6 45 5 18 3 91 7,9 20 2 20 3 40 4 1,5 17,5 40,8 49 25 68 1,5 75 14 21 49 76,8 46 25 1 0,5 15 2,5 1 0,2 1 0,2 20 3 8,5 0,5 0,5 1,5 5 5 25 4 25 5 1 0,1 1 0,2 26 5 25 6 3 Таблица 2 Свойства Показатели свойства для состава 7 8 9 10 11 12 13 14 15 1,8 5,1 1,7 3,6 1,9 1,3 1,2 1,1 1,0 1,2 1,4 100 80 200 90 180 110 110 130 70 120 110 45 1,7 1,5 1,5 1,4 1,5 1,4 1,4 1,1 0,9 0,9 0,8 1,0 1,0 1,1 0,9 1,0 1,0 0,9 1,1 1,0 1,1 0,8 0,8 0,7 0,7 0,8 0,7 1,1 1,4 1,5 1,2 1,3 1,2 1,3 1,2 1,2 1,0 0,9 0,8 0,7 0,8 0,8 7 7 8 6 4 6 4 7 7 6 4 3 4 5 1 1 Предел прочности при разрыве МПа (когезионная прочность) Относительное удлиннение при разрыве, % Адгезионная прочность к бетону, МПа Адгезионная прочность к бетону, МПа Адгезионная прочность к бетону, МПа Жизнеспособность, часы 2 3 4 5 6 4,6 2,8 1,9 2,1 1,9 160 140 110 95 1,4 1,4 1,5 1,0 0,9 1,2 4 Прототип 23361 Олигоэфир: Лапрол 2102, Лапрол 3003, Лапрол 5003, П-2200, ПДА-2000 Полиизоцианат или ТДИ Наполнитель: Зола, Каолин, портландцемент Пластификатор: Дибутилфталат, Диоктилфталат Аэросил Содержание компонентов, мас. ч. в составе 6 7 8 9 10 1 23361 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
